Промежуточные подкосы

Источники и применимость

Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.

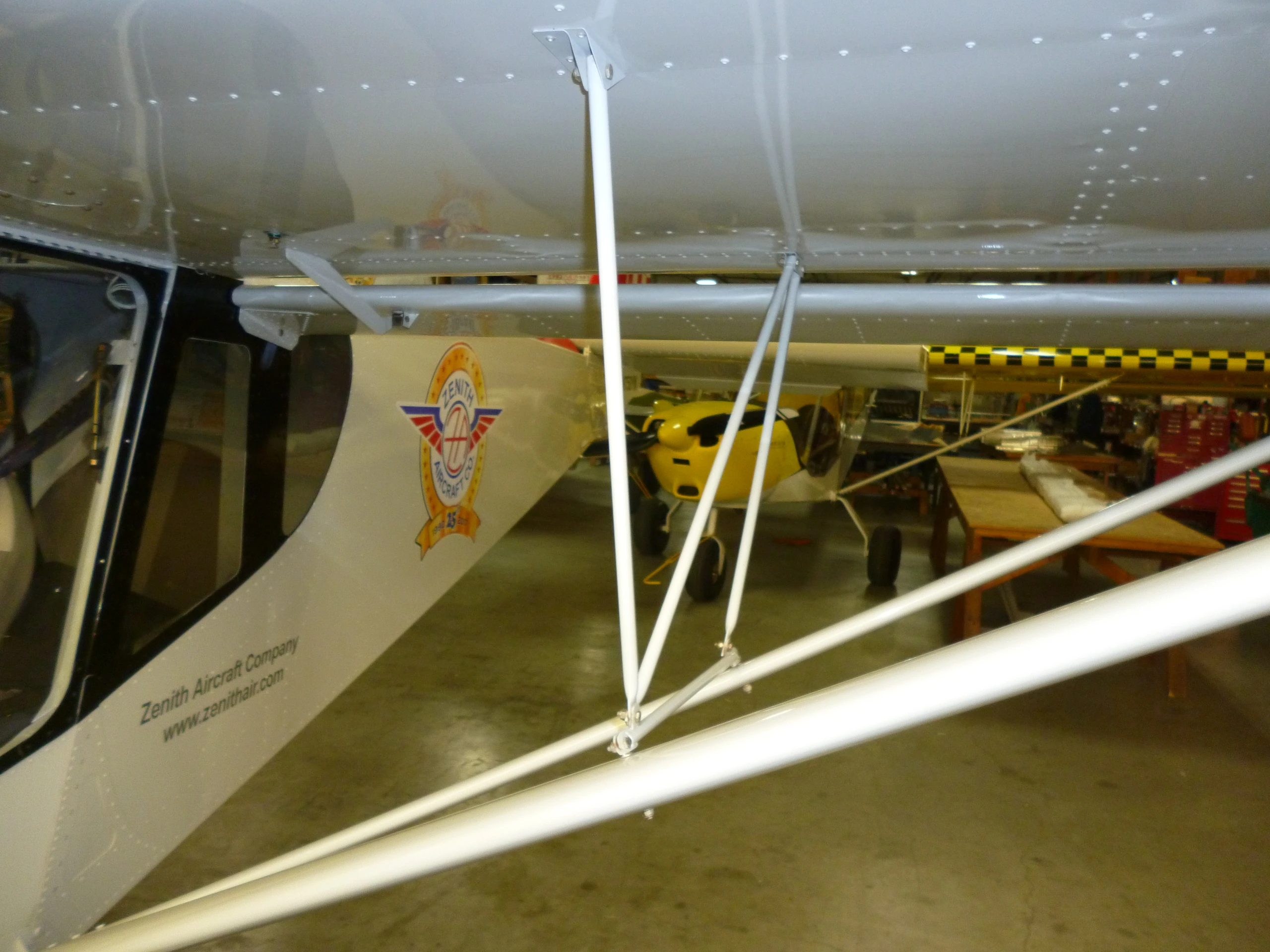

Промежуточные подкосы — Общий вид узла — Общий вид узла
Обозначение в исходном альбоме
4a — front and rear strut — left wing.jpg

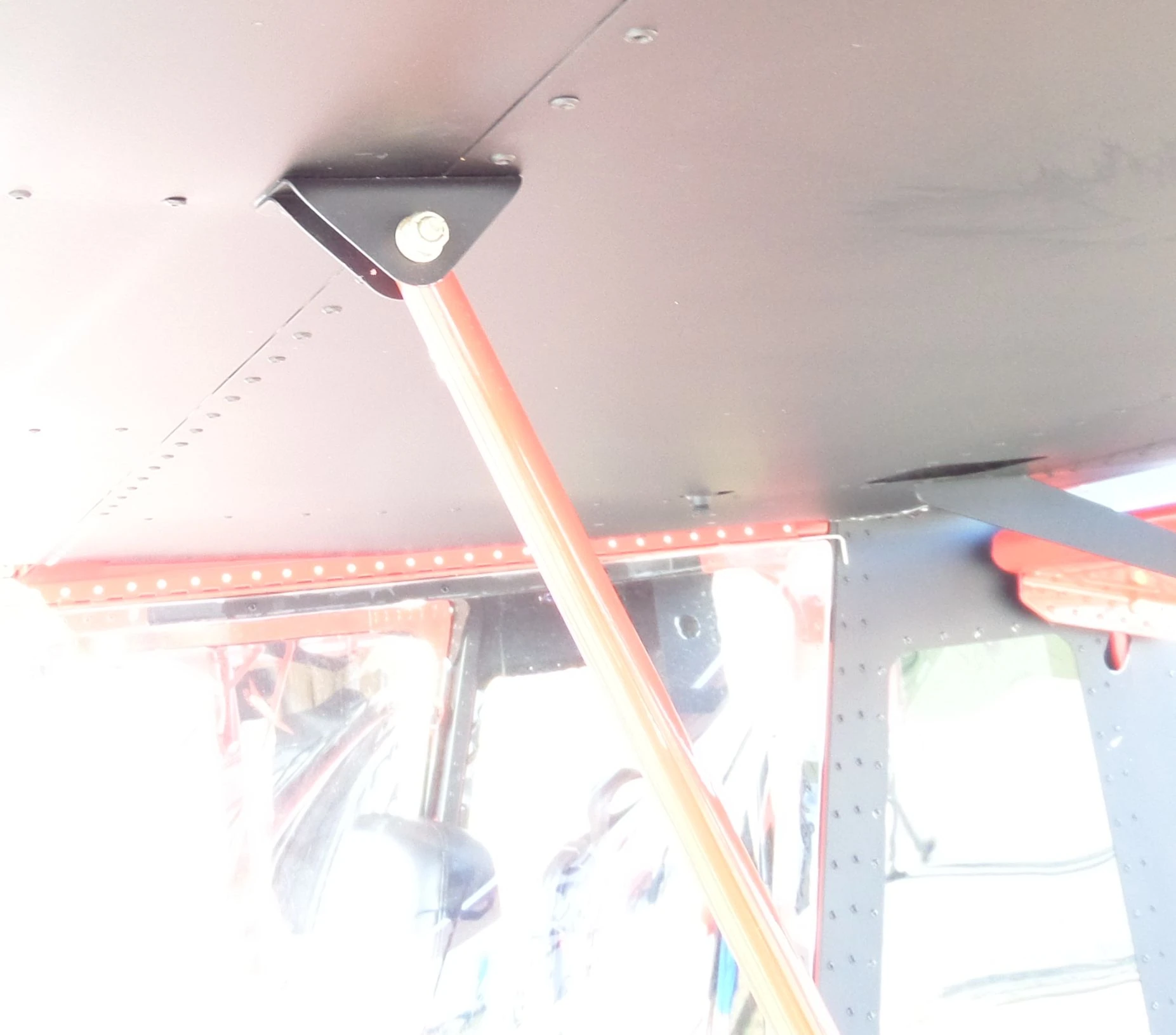

Сборка и положение подкосов

Лист SD75-ZZ-04, 27.06.2019. Нижняя сборка SD75W7-9 — левая и правая; передний промежуточный подкос 75W7-4, задний 75W7-5, диагональ 75W7-10. При взгляде спереди самолёта передний и задний промежуточные подкосы должны находиться в одной плоскости.

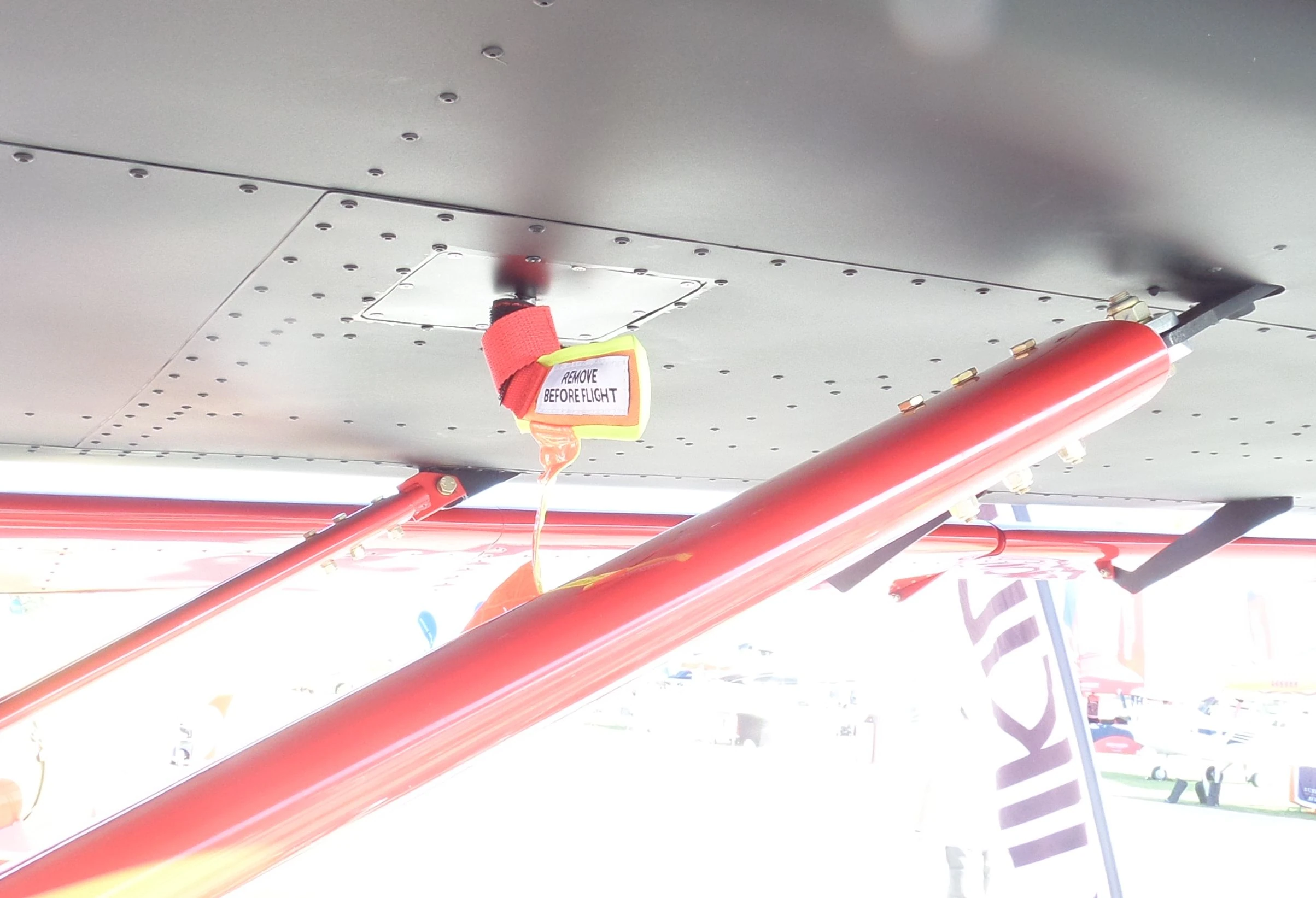

Втулки основных подкосов

Отверстие в основном подкосе под втулку — 1/4”. Передняя втулка SD75W8-7 и задняя 75W8-8 различаются. На разрезах отдельно показаны их положение и шайбы AN960-10; не определяйте взаимозаменяемость по общему виду.

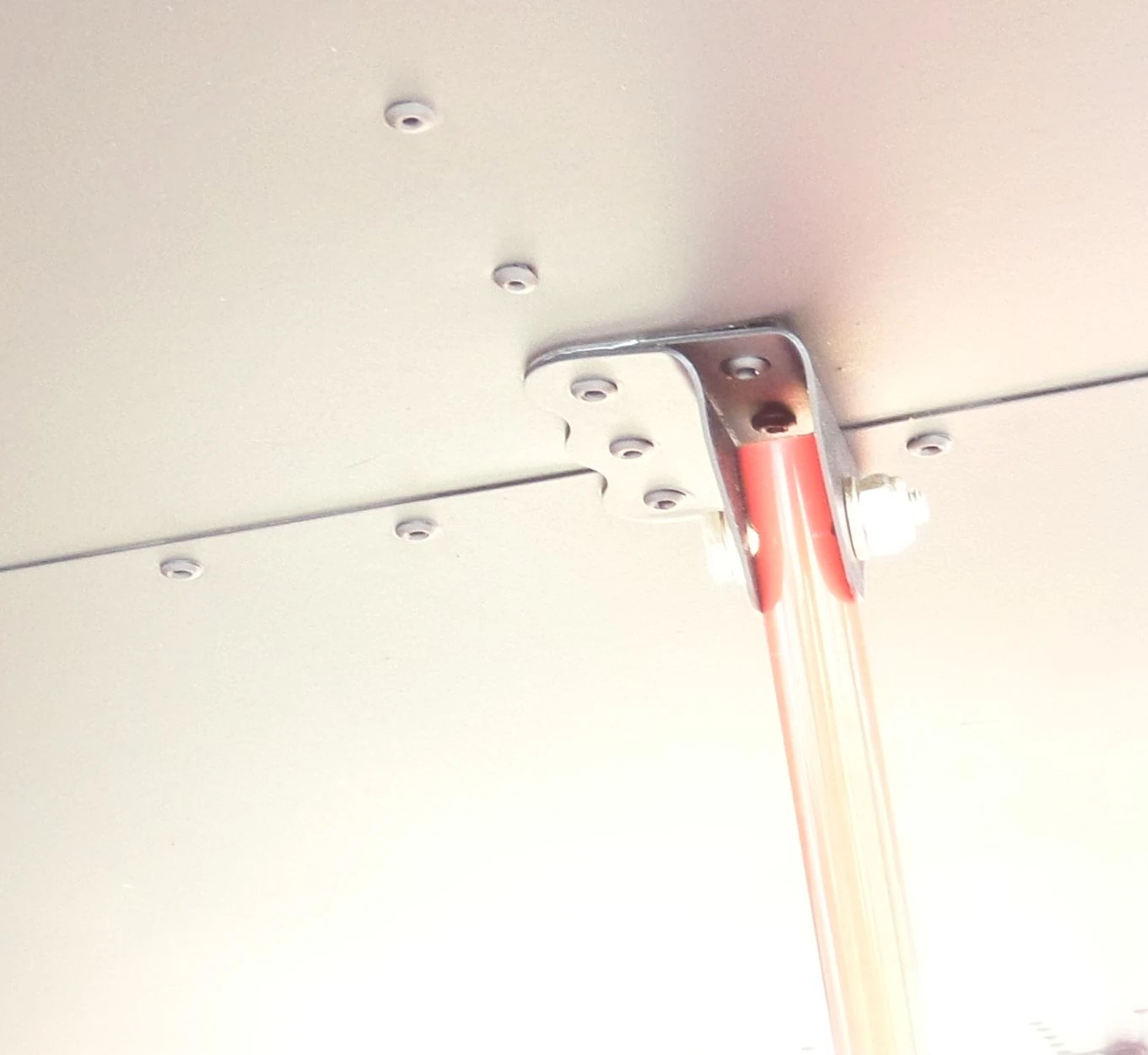

Проушины и межосевое расстояние

Проушины AN42B-21A и AN42B-13A занимают разные места. До сверления проверяют межосевое расстояние отверстий нижней сборки SD75W7-9. Привязки 56 и 26 на разрезах относятся к разным основным подкосам.

Крепёж и диагональ

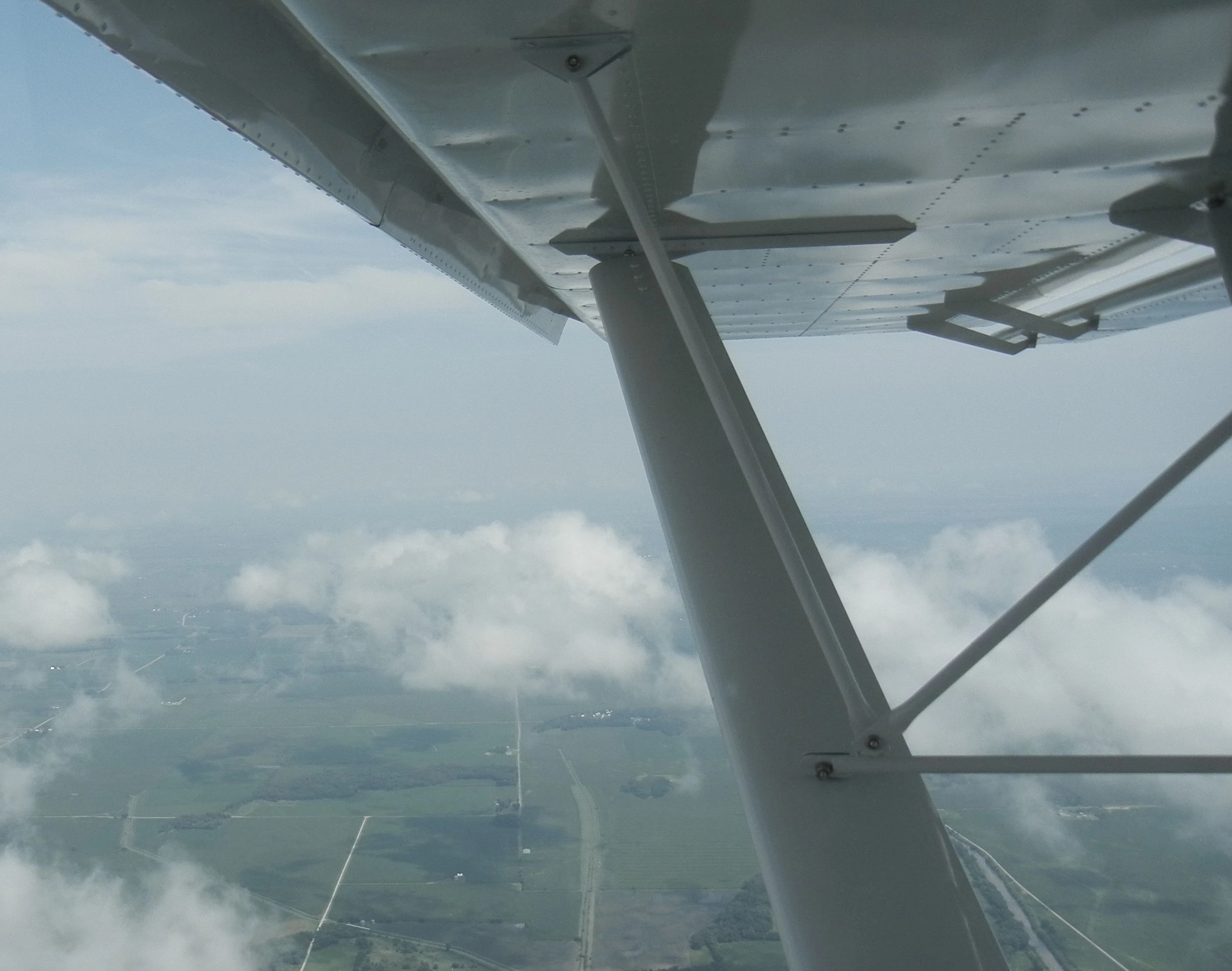

Таблица задаёт шесть AN3-5A, два AN3-4A и шесть AN3-7A. Крепёж и направление диагонали сверяйте по разнесённому виду; фотография летящего самолёта здесь служит только общим видом.

Дополнительные общие виды (2)

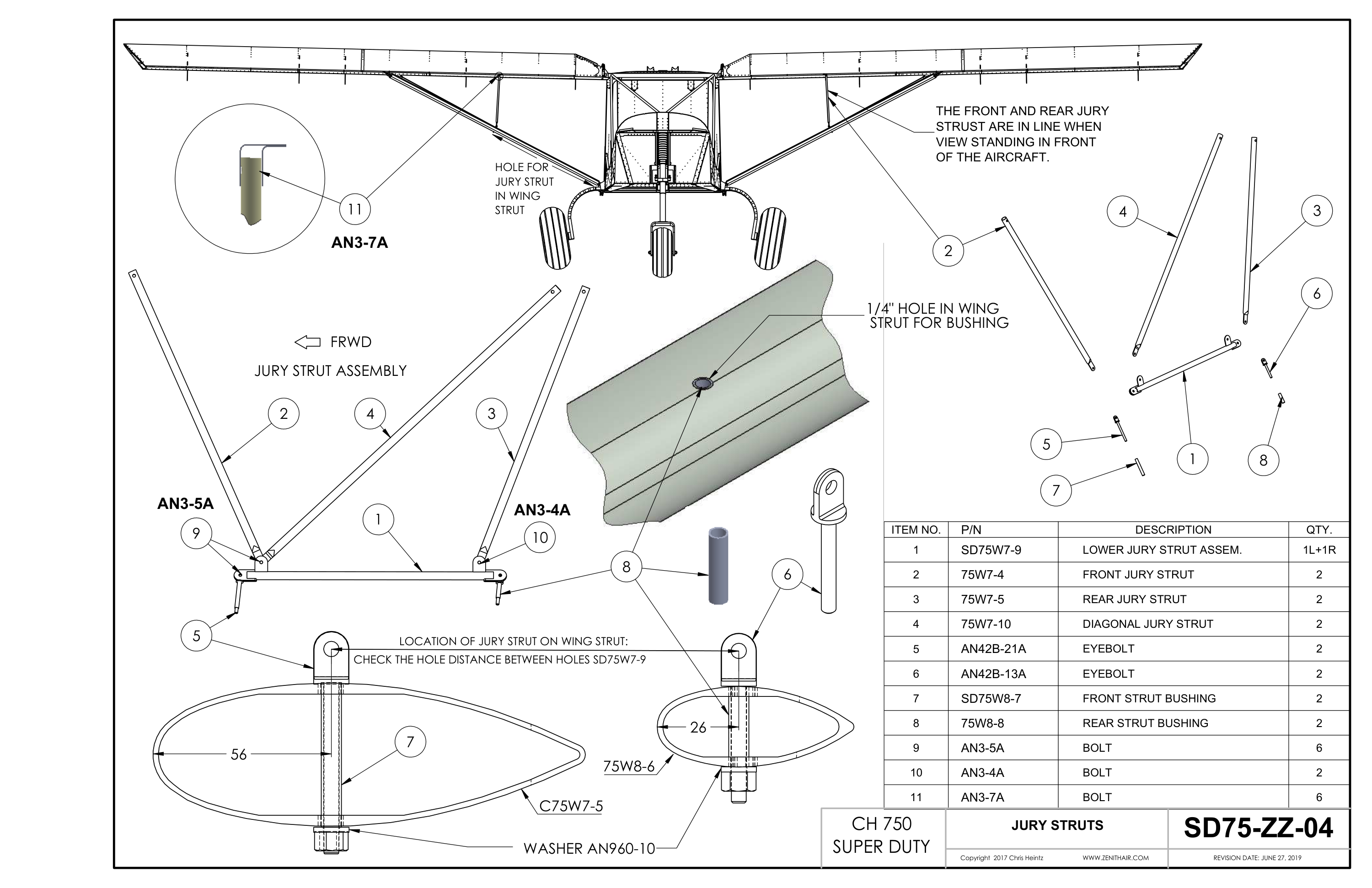

Полный сборочный лист: размеры и таблица деталей

На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
