Задние подкосы крыла

Источники и применимость

Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.

Задние подкосы крыла — Контроль сопряжений — Контроль сопряжений
Обозначение в исходном альбоме
4 — front strut — top — left wing.jpg

Детали заднего подкоса

Лист SD75-ZZ-03, 15.04.2020. Задний профиль 75W8-6 соединяется с нижним наконечником 75W8-3 и верхним 75W8-4. В таблице по две детали каждого вида.

Болтовые соединения

Верхние и нижние соединения профиля имеют по три поперечных болта AN3-13A на конец; всего двенадцать. Верхний и нижний монтажные болты — AN6-7A, по два на соответствующую позицию.

Вырезы и привязки

На верхнем конце показан вырез задней кромки 15×10; верхние и нижние ряды имеют разные размерные привязки. Нижний наконечник расположен заподлицо с торцом по исправлению журнала. Не переносите вырез и размеры переднего подкоса на задний.

Контроль сопряжений

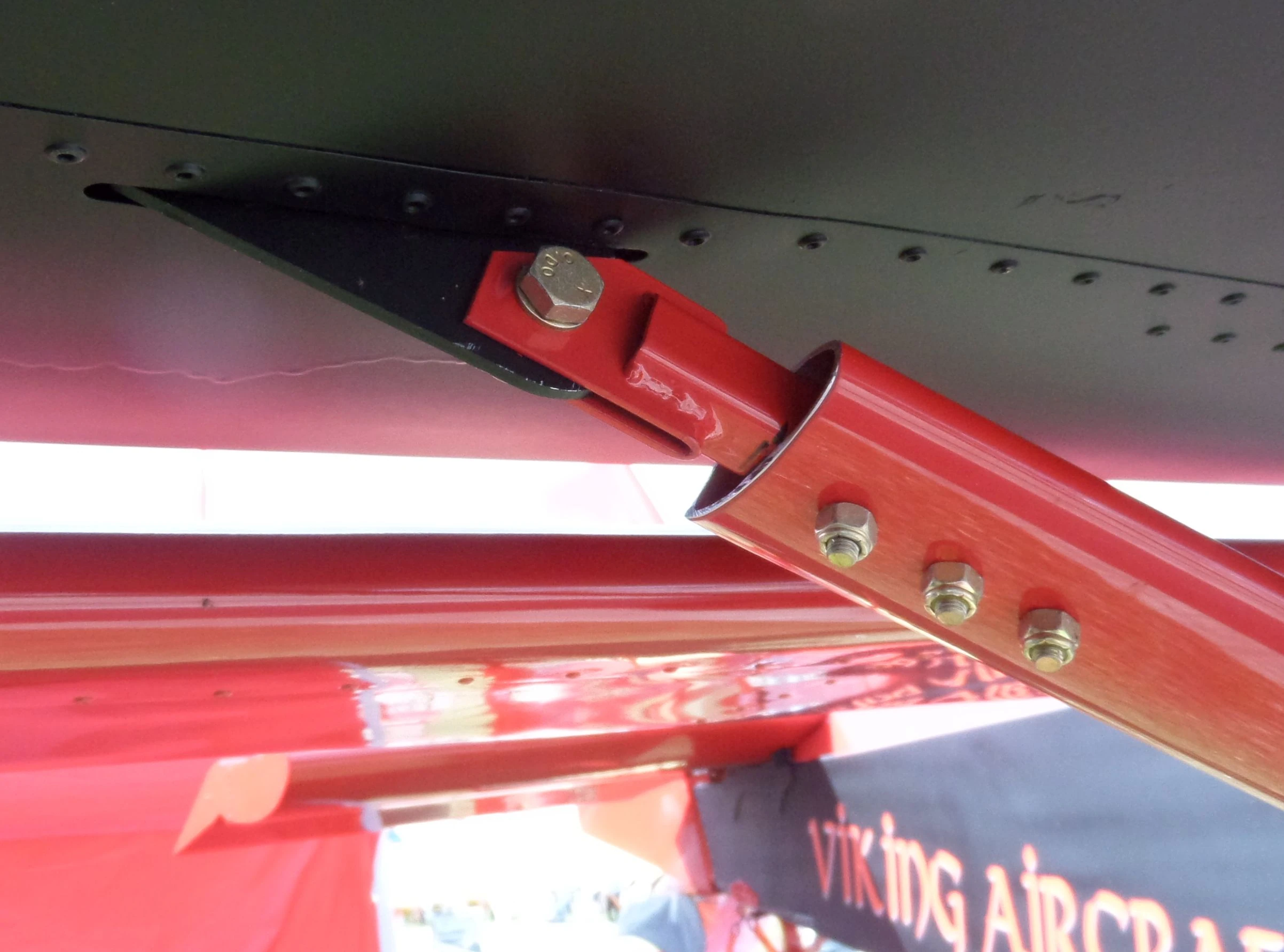

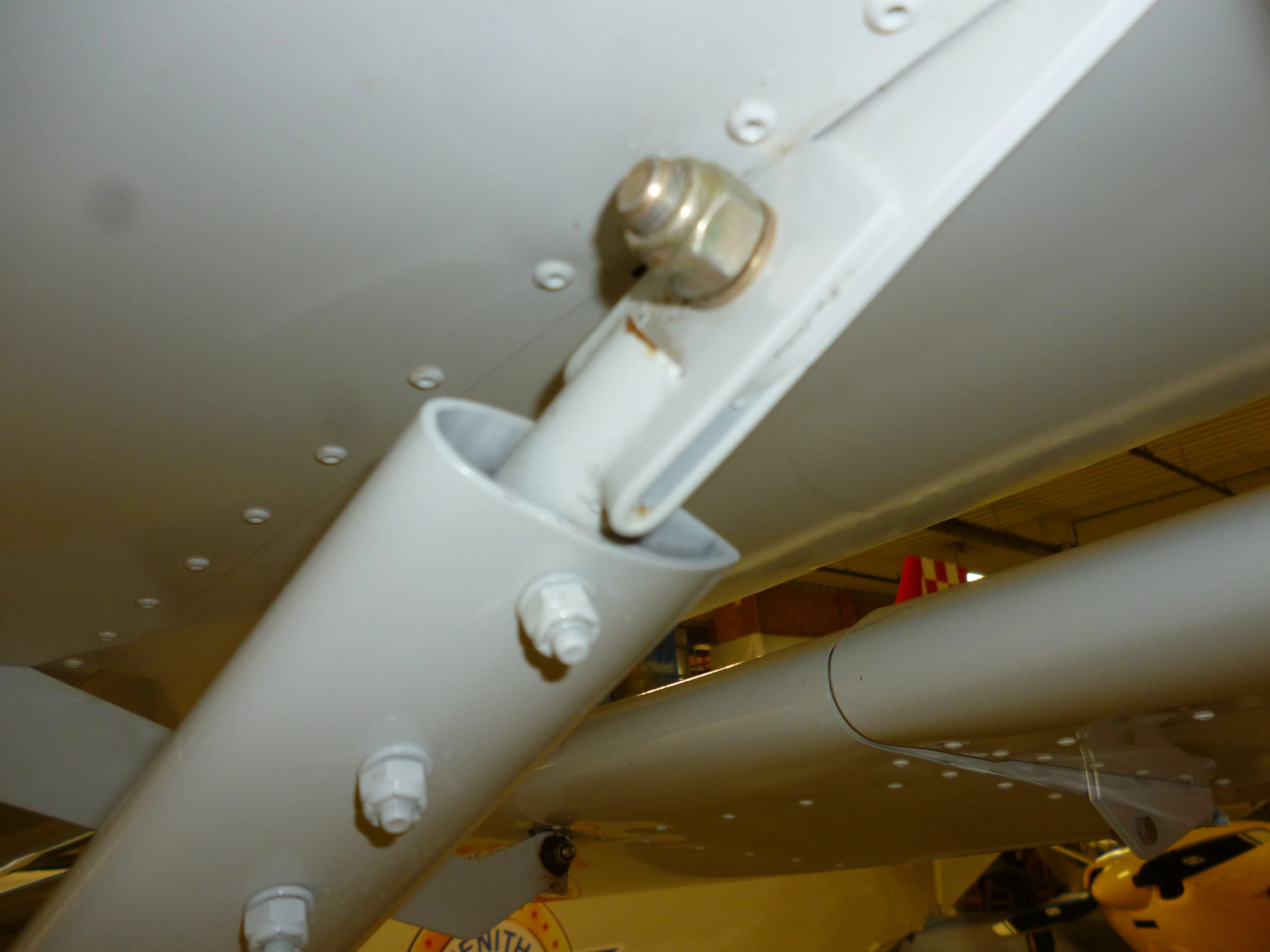

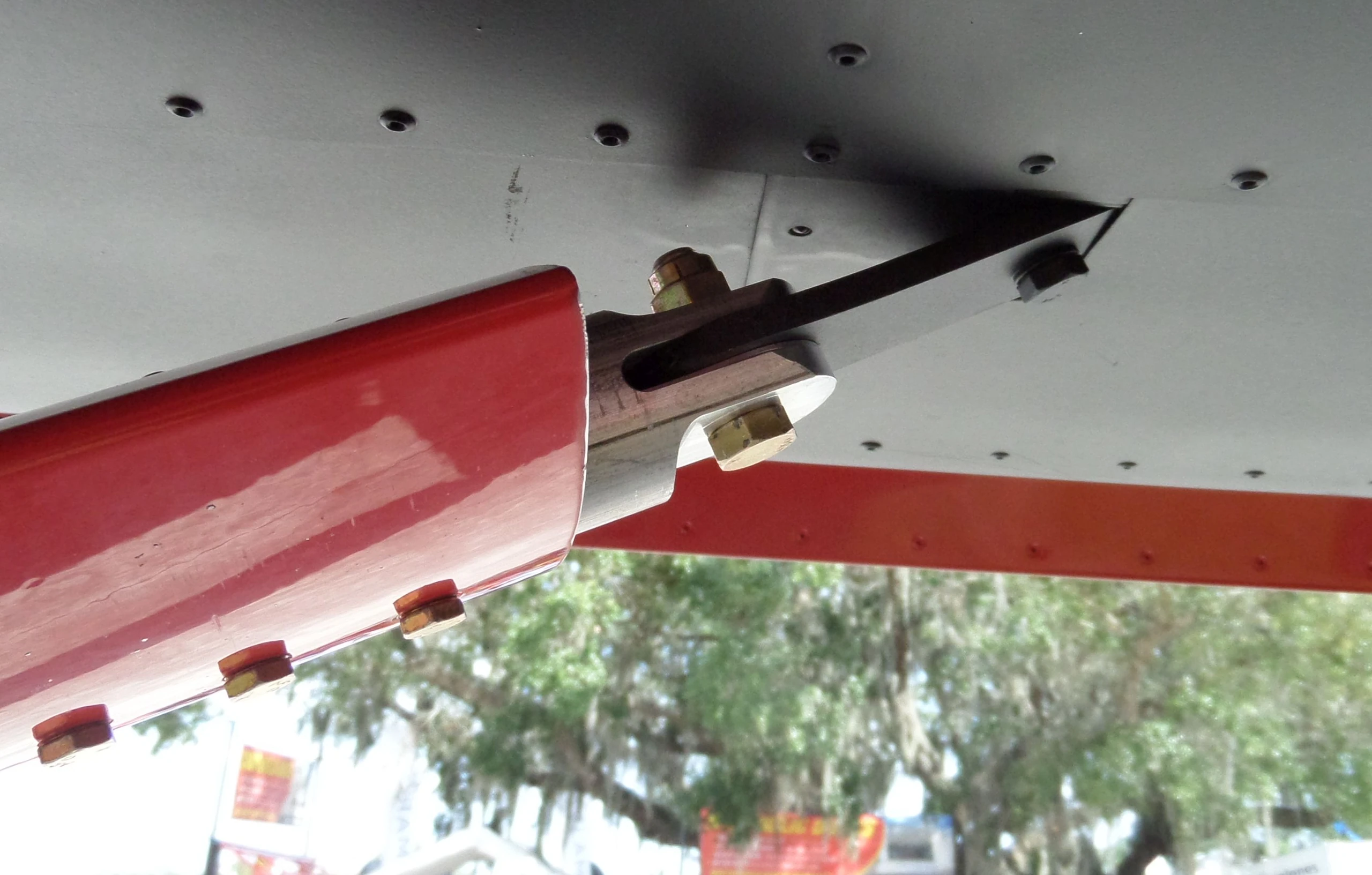

В альбоме есть сравнительный вид переднего верхнего узла и два вида заднего. Фотографии показывают направление соединений; окончательную геометрию контролируйте совместно с ZZ-01 и ZZ-04.

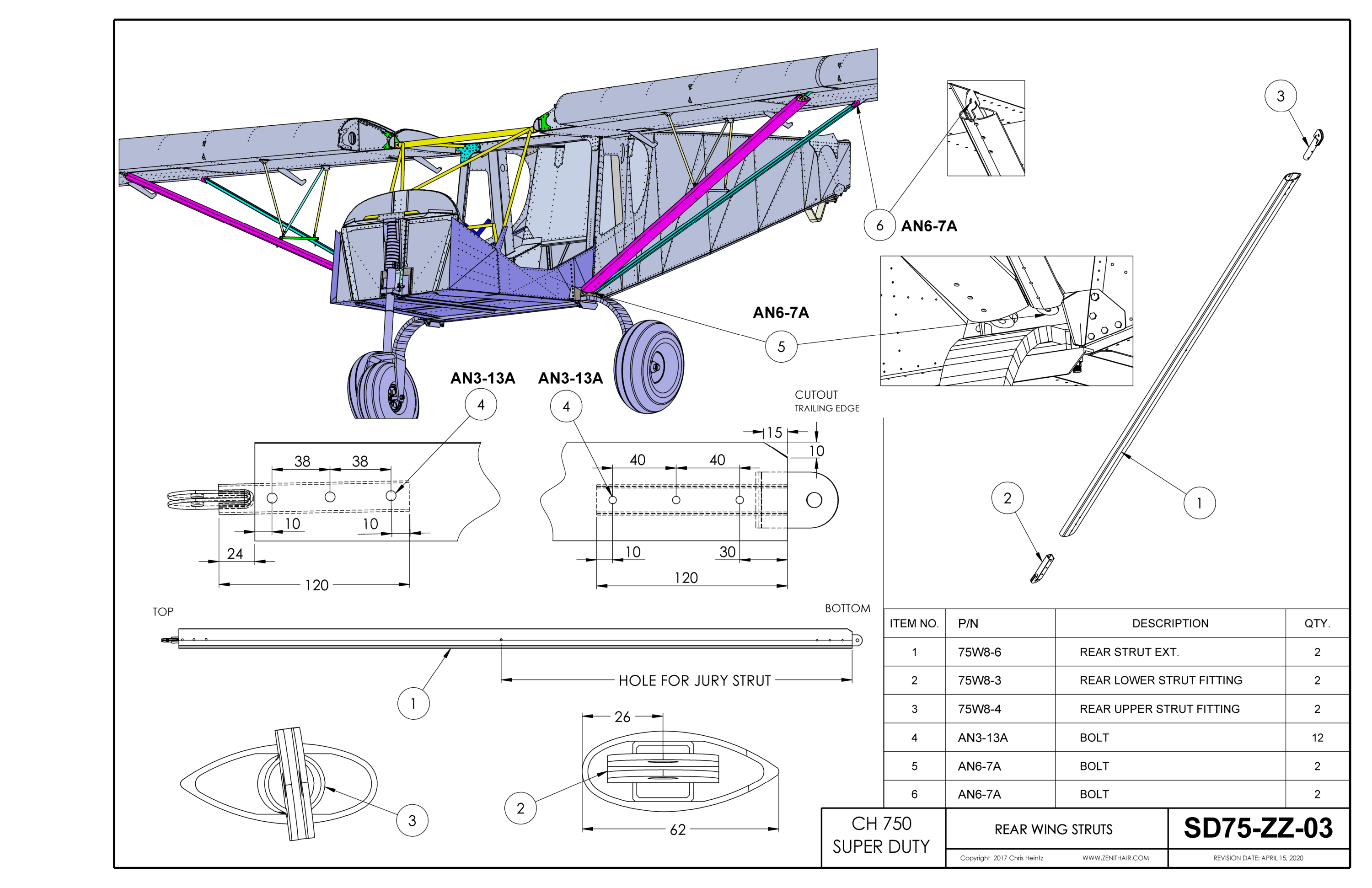

Полный сборочный лист: размеры и таблица деталей

На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
