Передние подкосы крыла

Источники и применимость

Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.

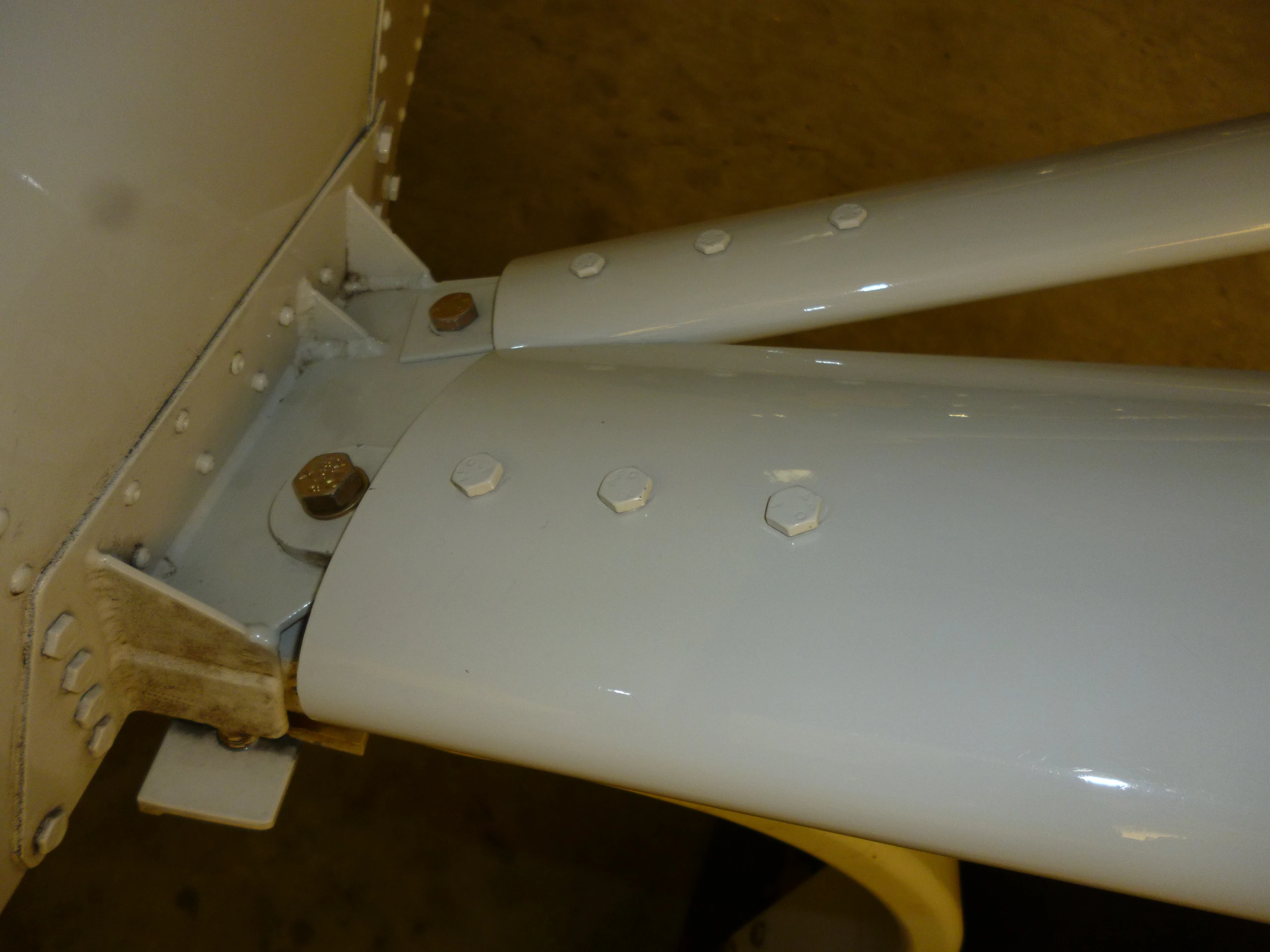

Передние подкосы крыла — Общий вид узла — Общий вид узла
Обозначение в исходном альбоме

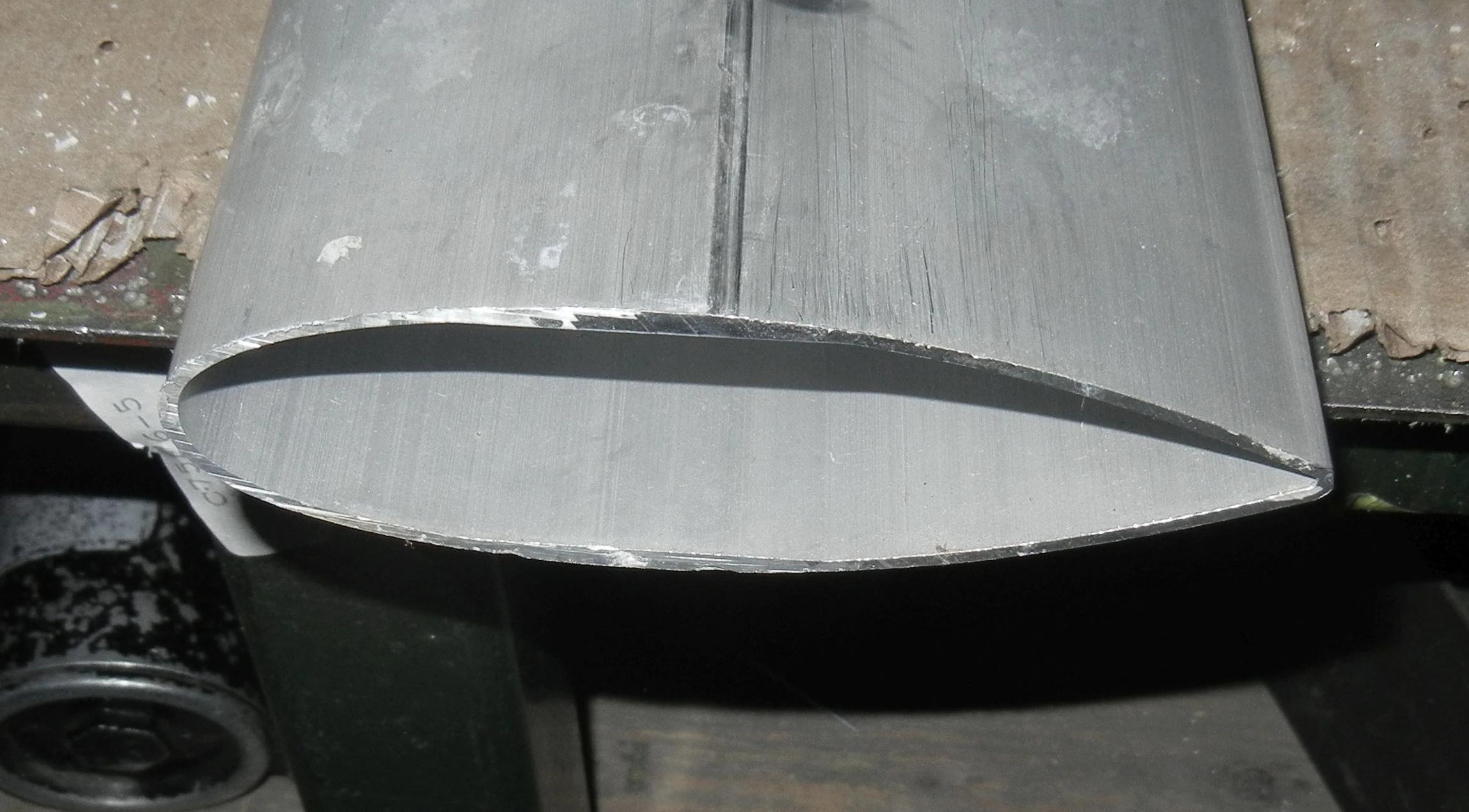

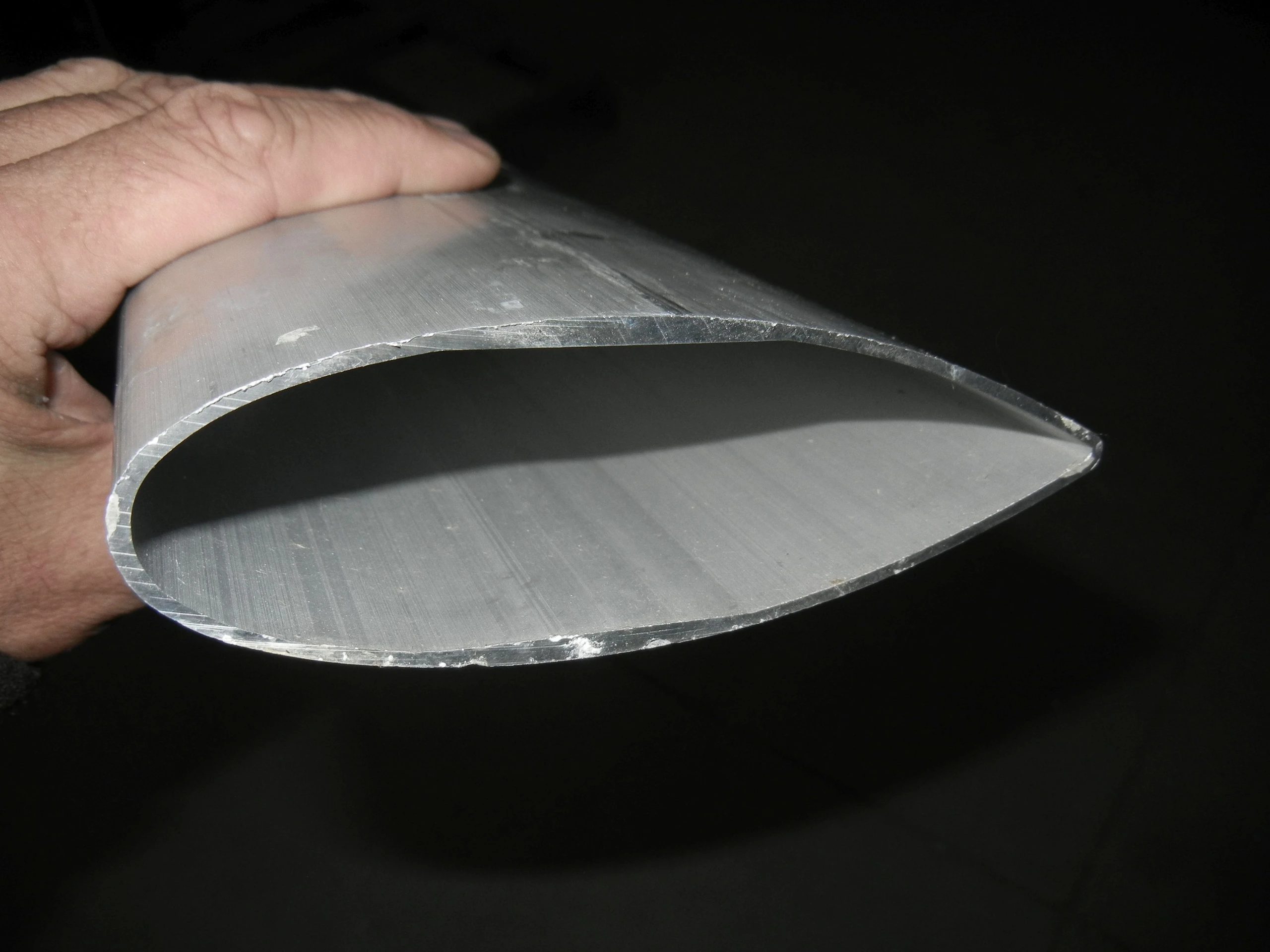

Профиль и наконечники

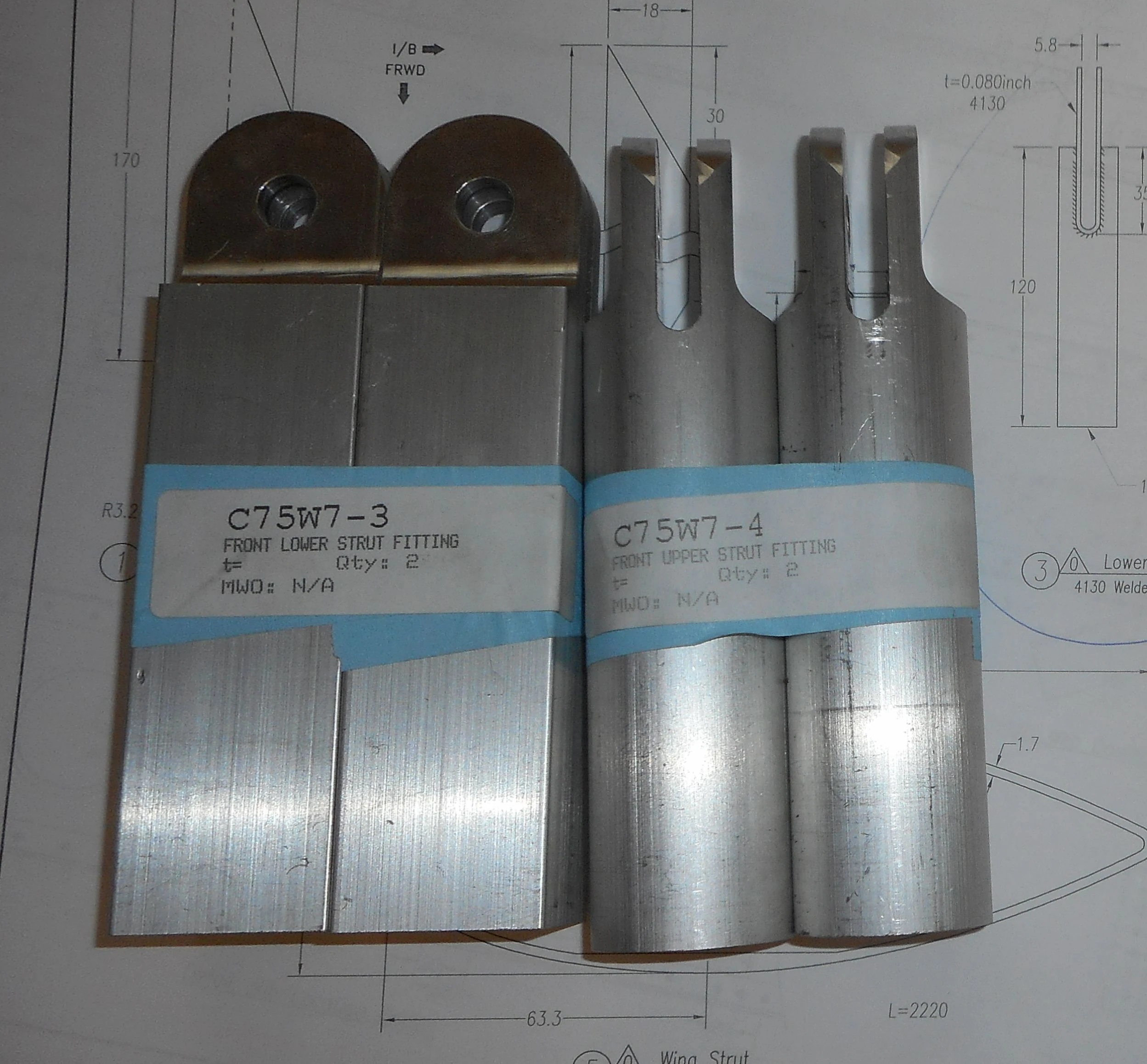

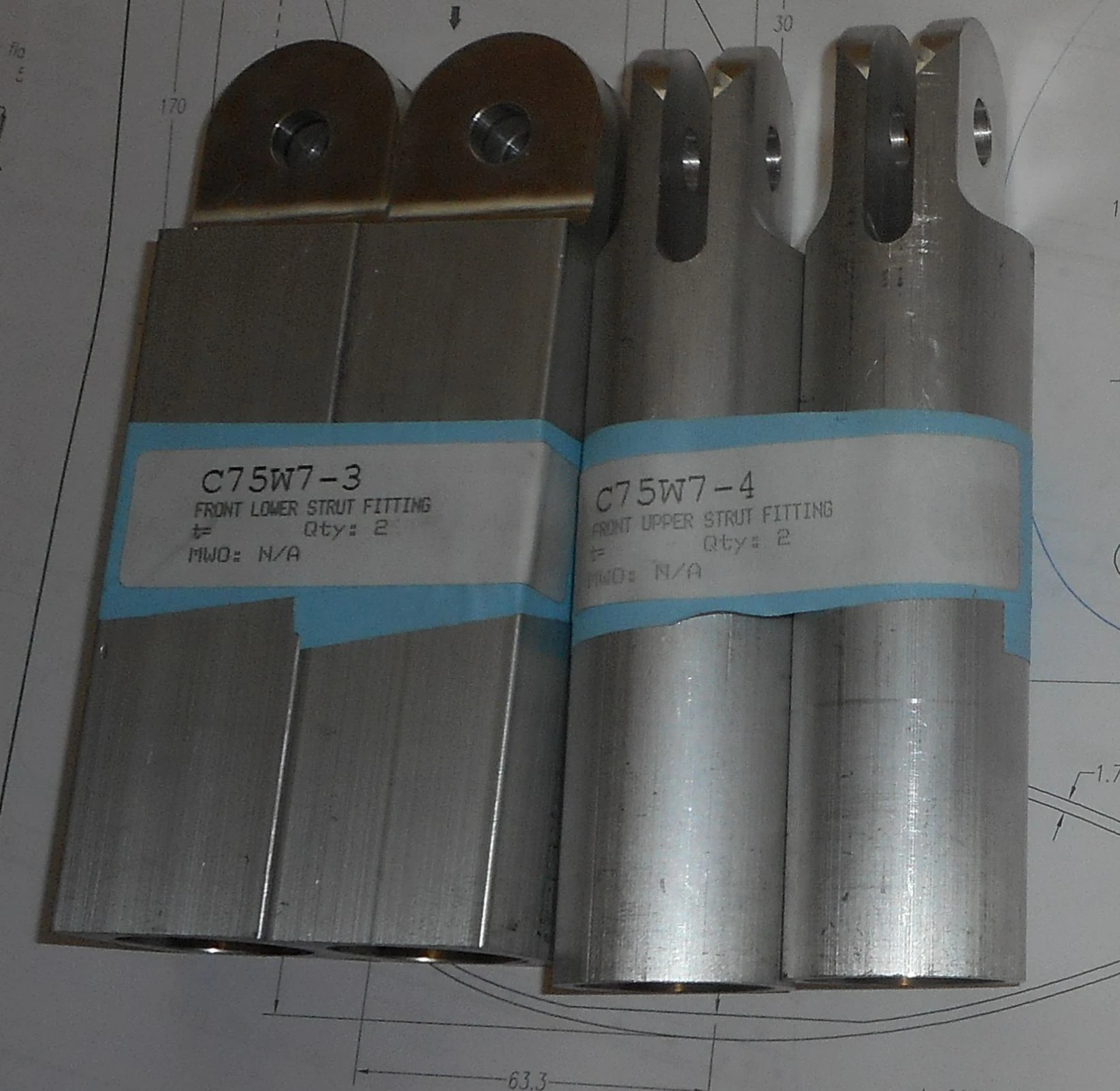

Лист SD75-ZZ-02, 05.07.2019. Передний подкос C75W7-5 имеет нижний узел C75W7-3 и верхний SD75W7-4. Детали правого и левого борта сверяются по видам; подпись «Right strut» относится к показанному правому узлу.

Разметка и сверление

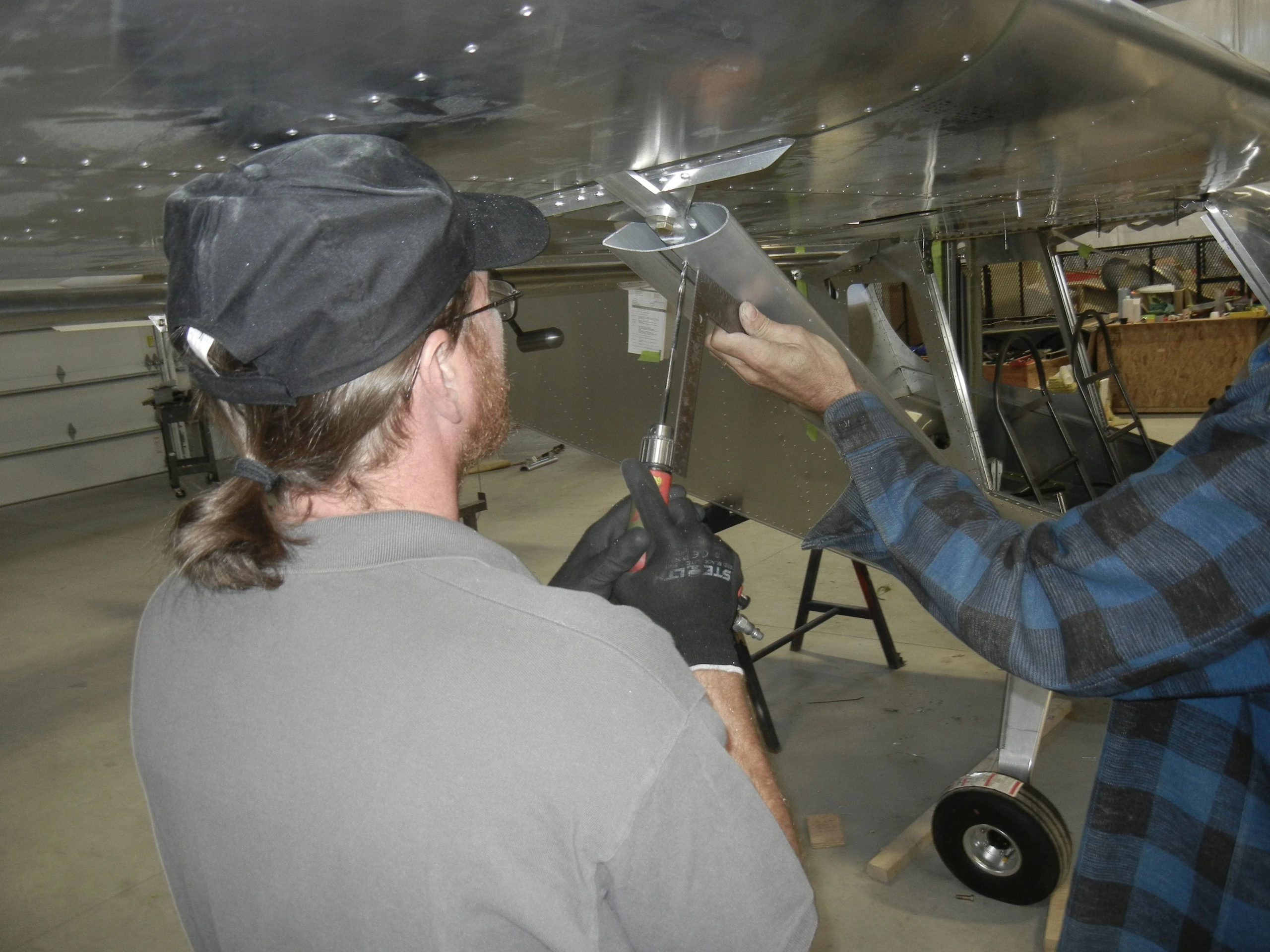

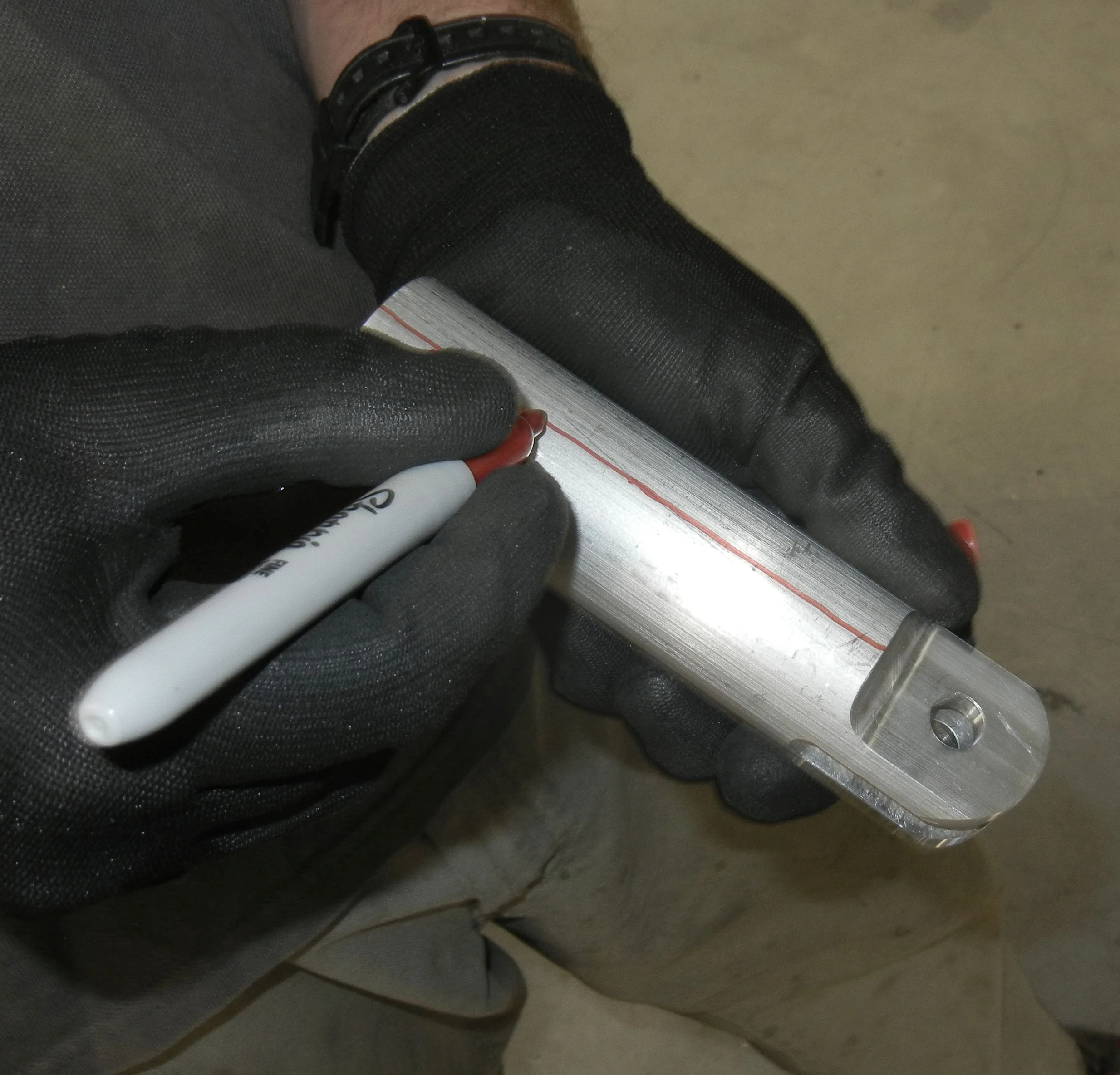

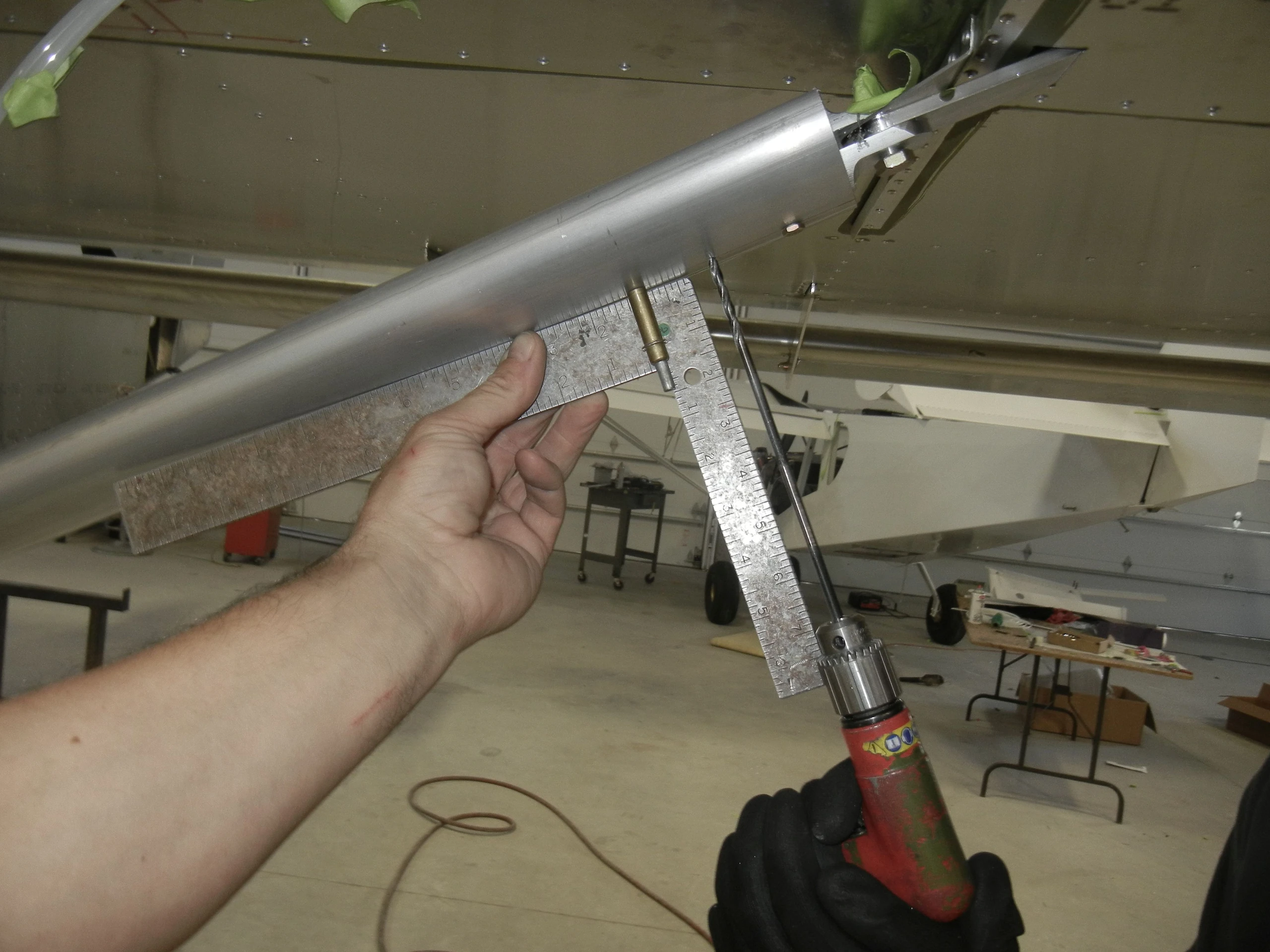

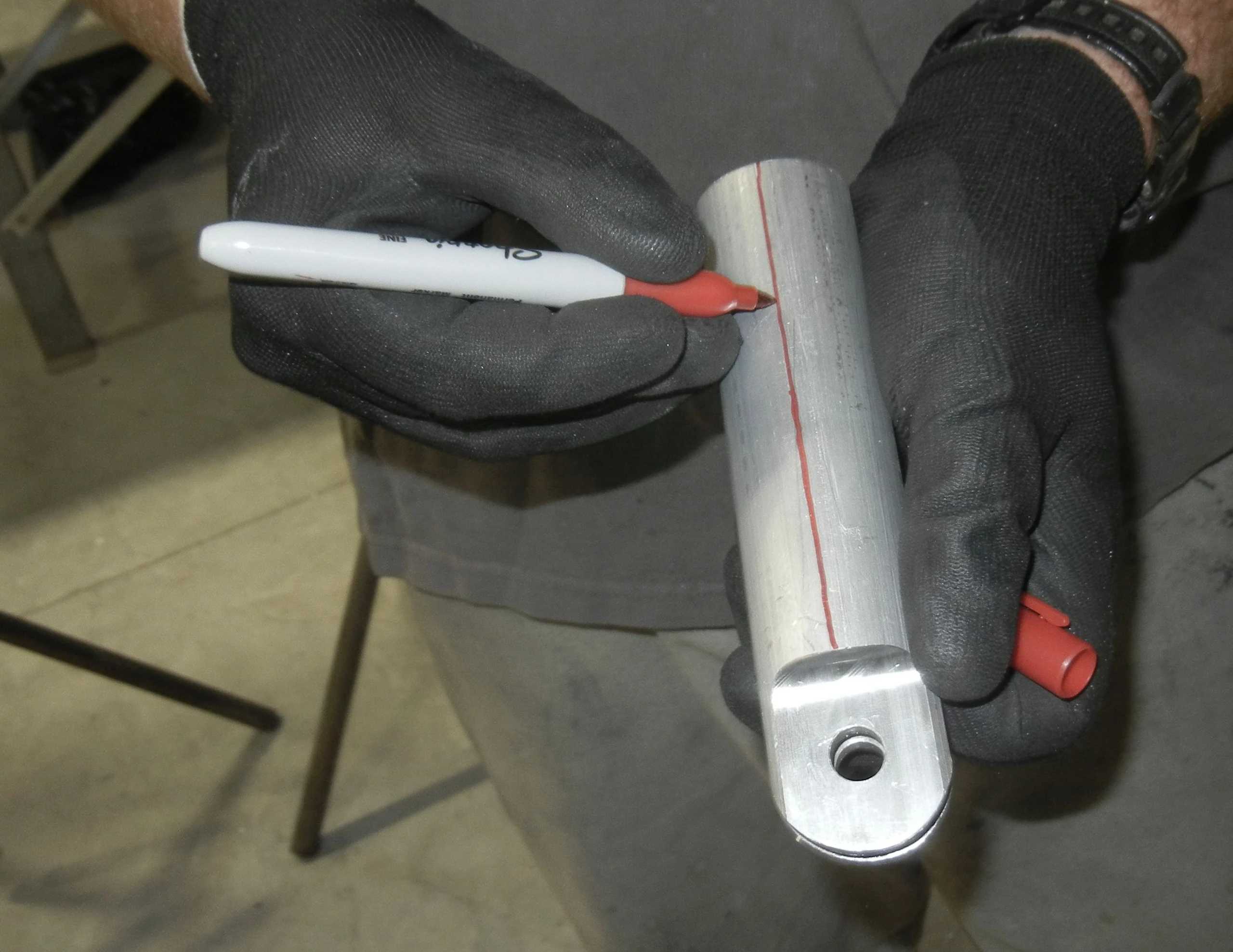

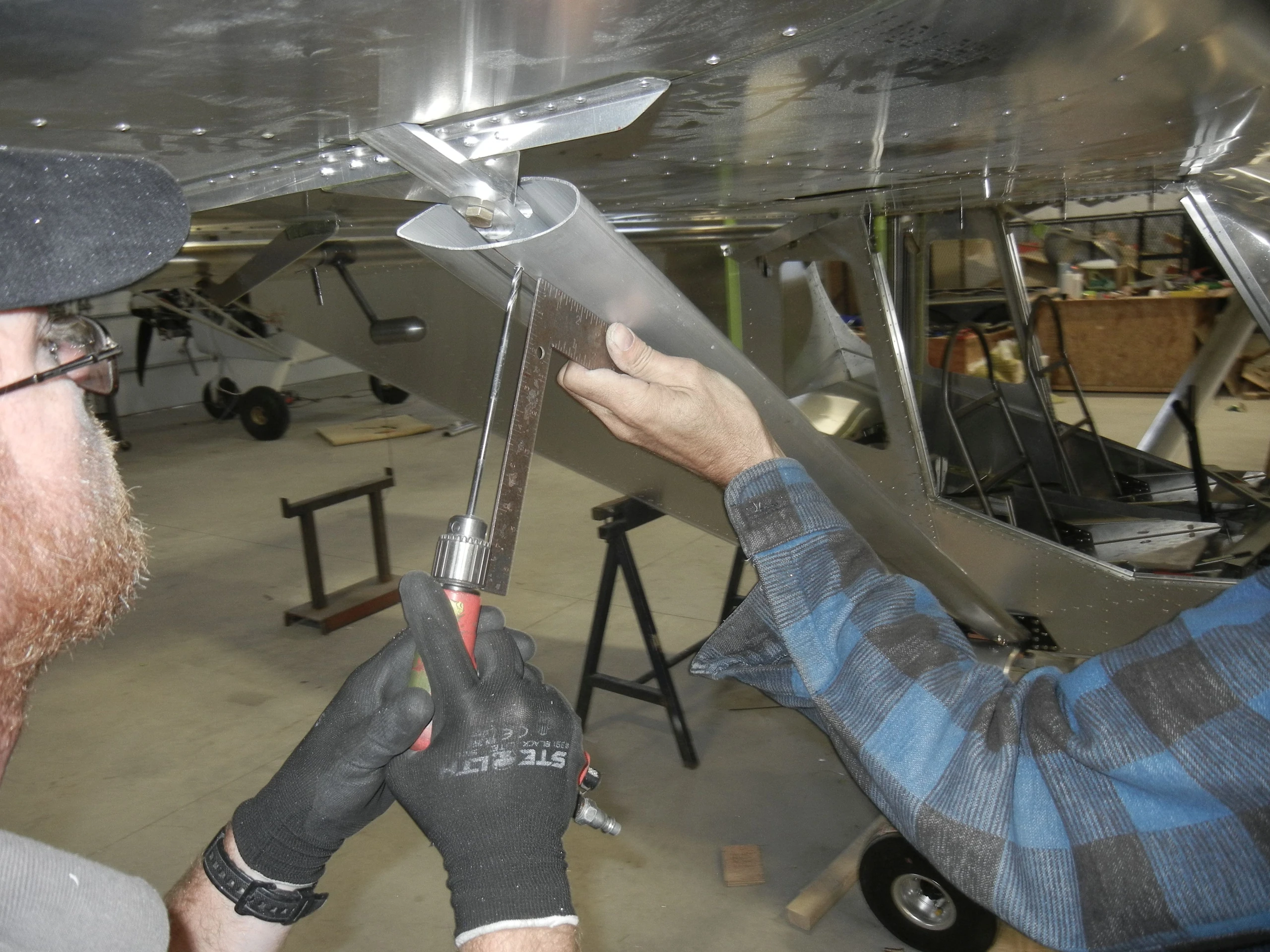

Альбом показывает разметку оси на округлой части верхнего узла в направлении отверстия, сверление направляющего отверстия и проверку перпендикулярности сверла подкосу. На листе сохранены привязки отверстий и выреза у задней кромки: размеры не снимаются с перспективного фото.

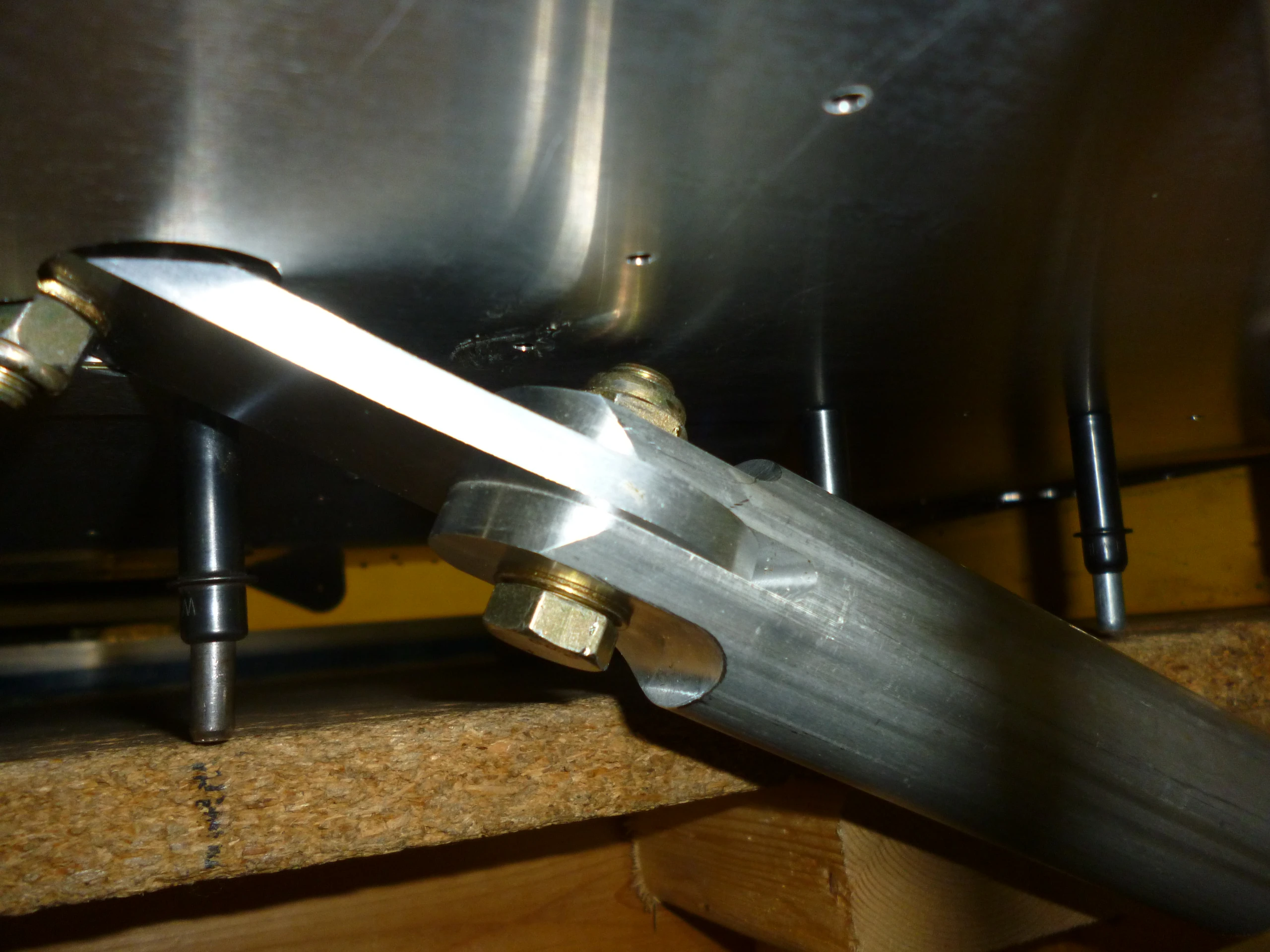

Крепёж переднего подкоса

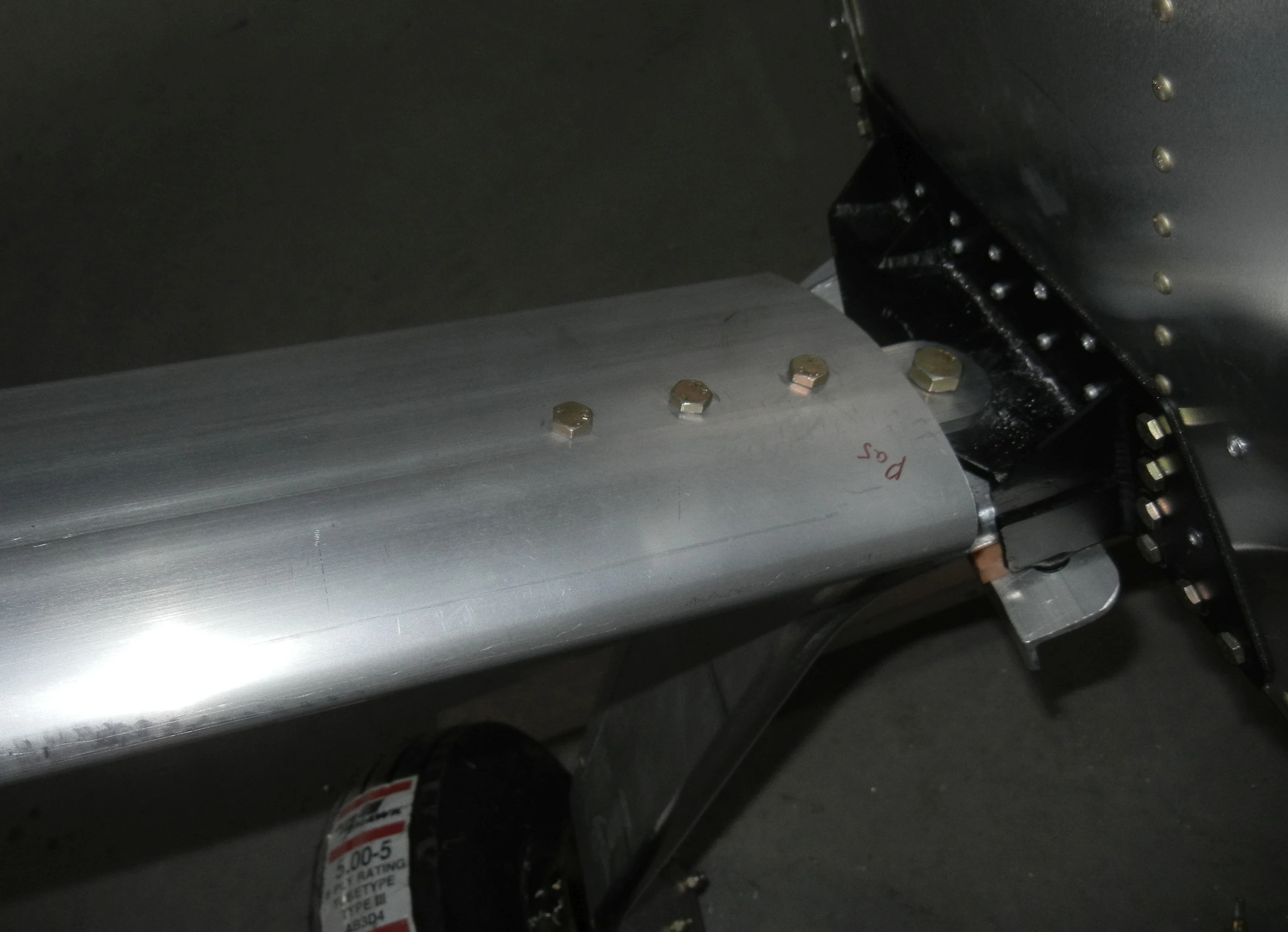

В таблице двенадцать AN4-22A для соединений профиля с наконечниками; верхний и нижний узлы крепятся AN7-13A, по два каждой позиции на самолёт. Ориентация наконечников и положение отверстия промежуточного подкоса остаются по полному листу.

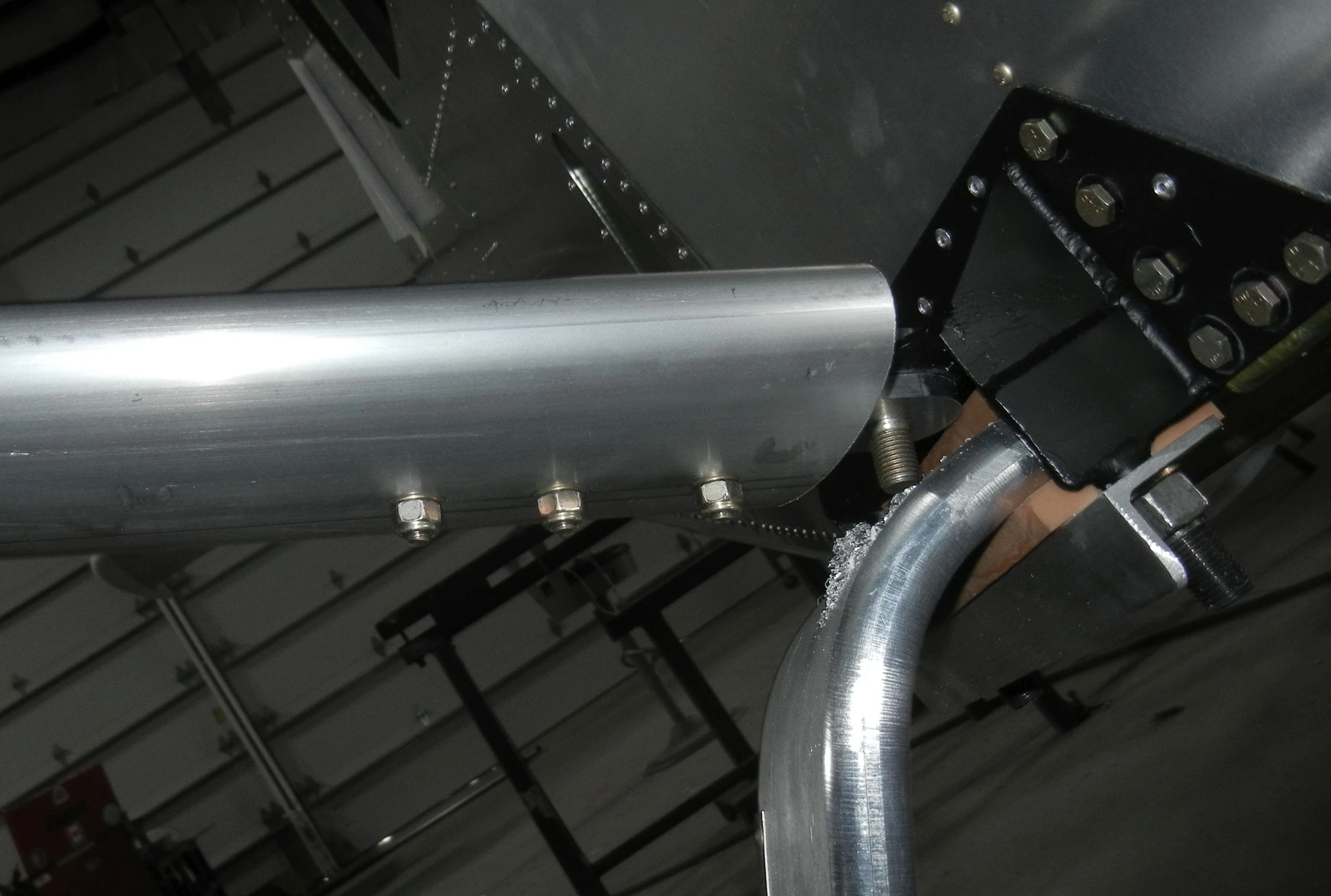

Проверка концов и геометрии

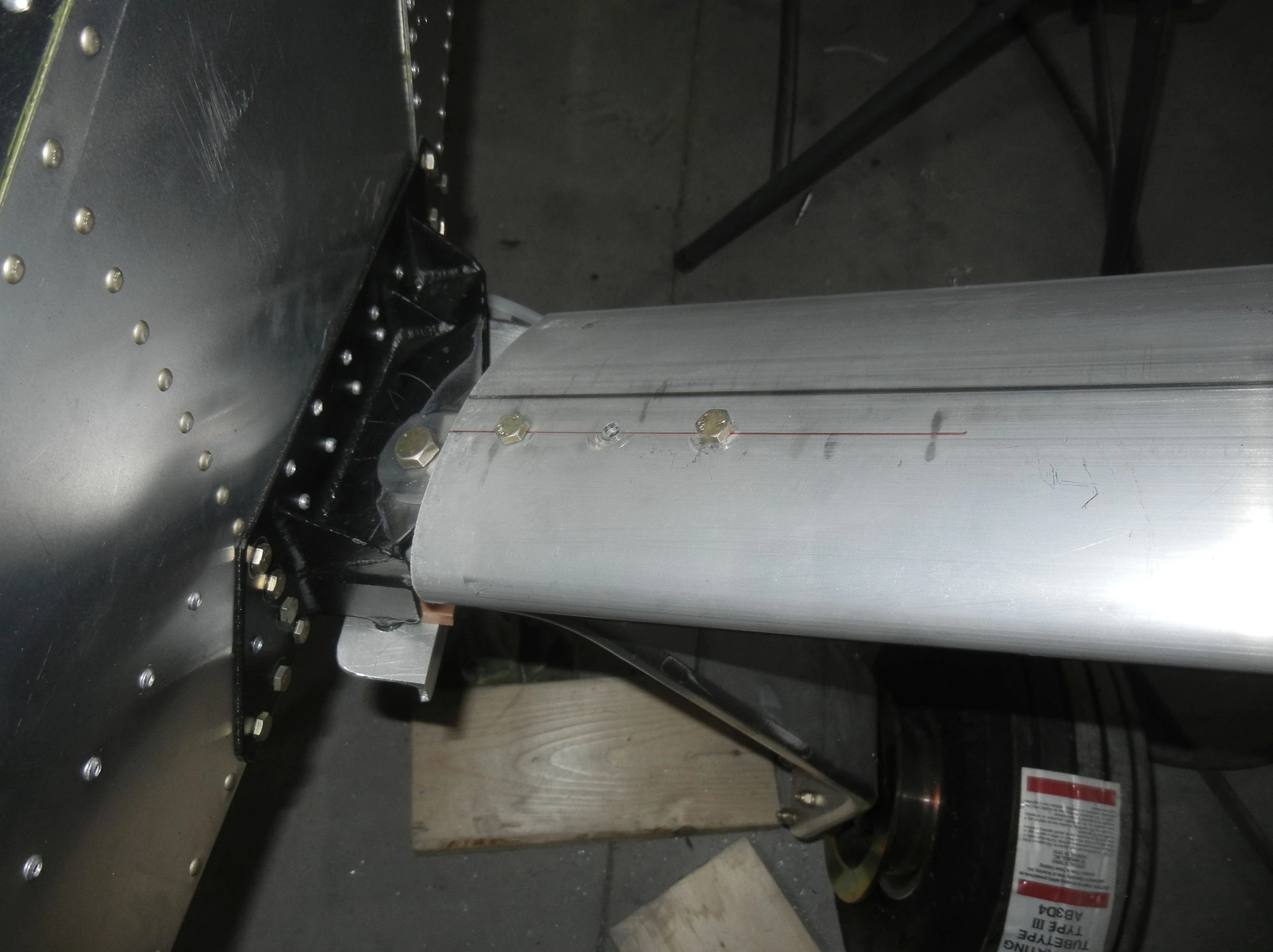

Верхний вырез, нижний торец и длину каждого исполнения проверяйте вместе с выставленным крылом по ZZ-01. Старое фото собранного подкоса не заменяет применимую размерную схему.

Дополнительные общие виды (1)

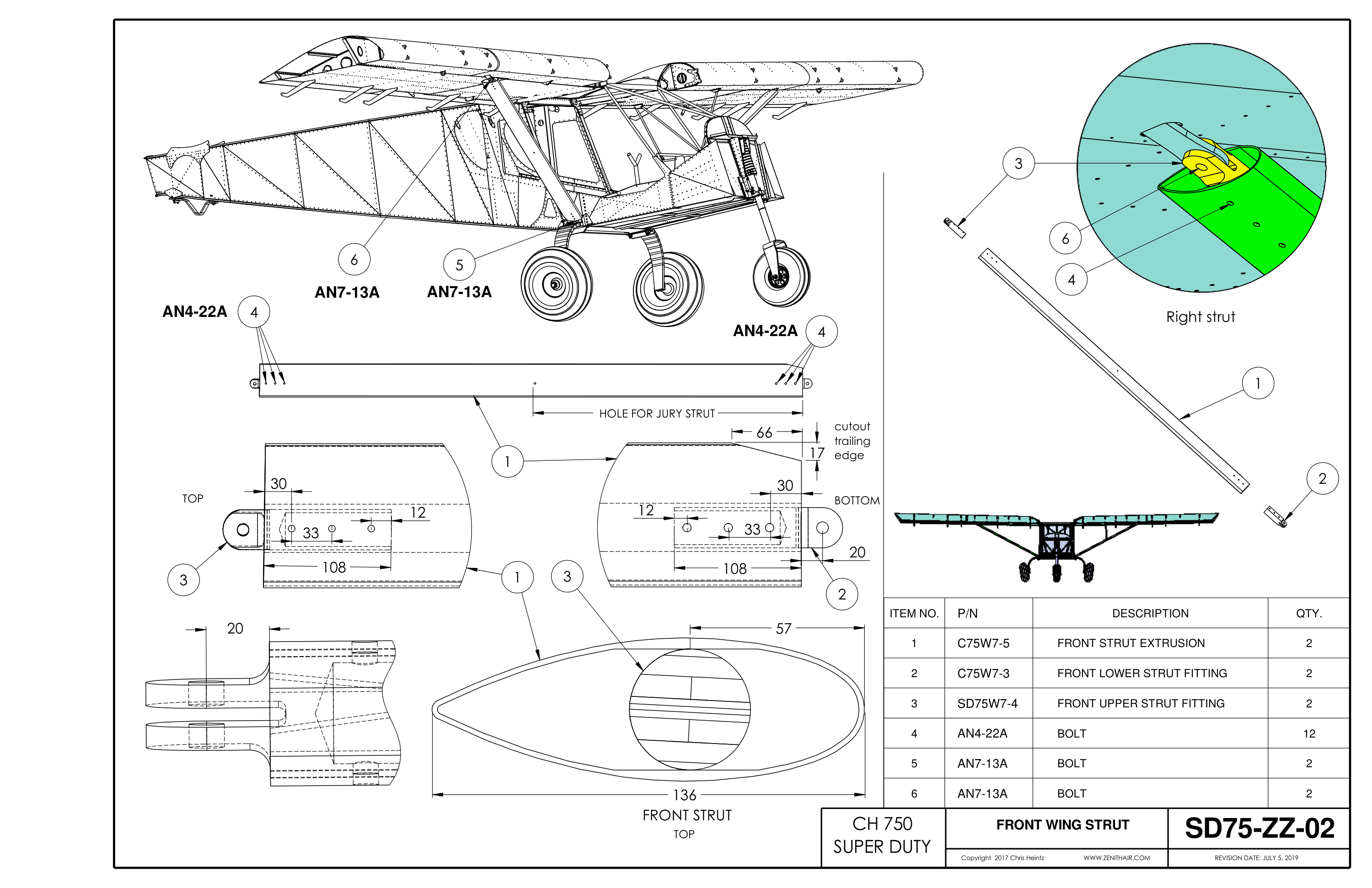

Полный сборочный лист: размеры и таблица деталей

На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
