Вырез носовой обшивки руля направления
Источники и применимость
Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.
Назначение выреза

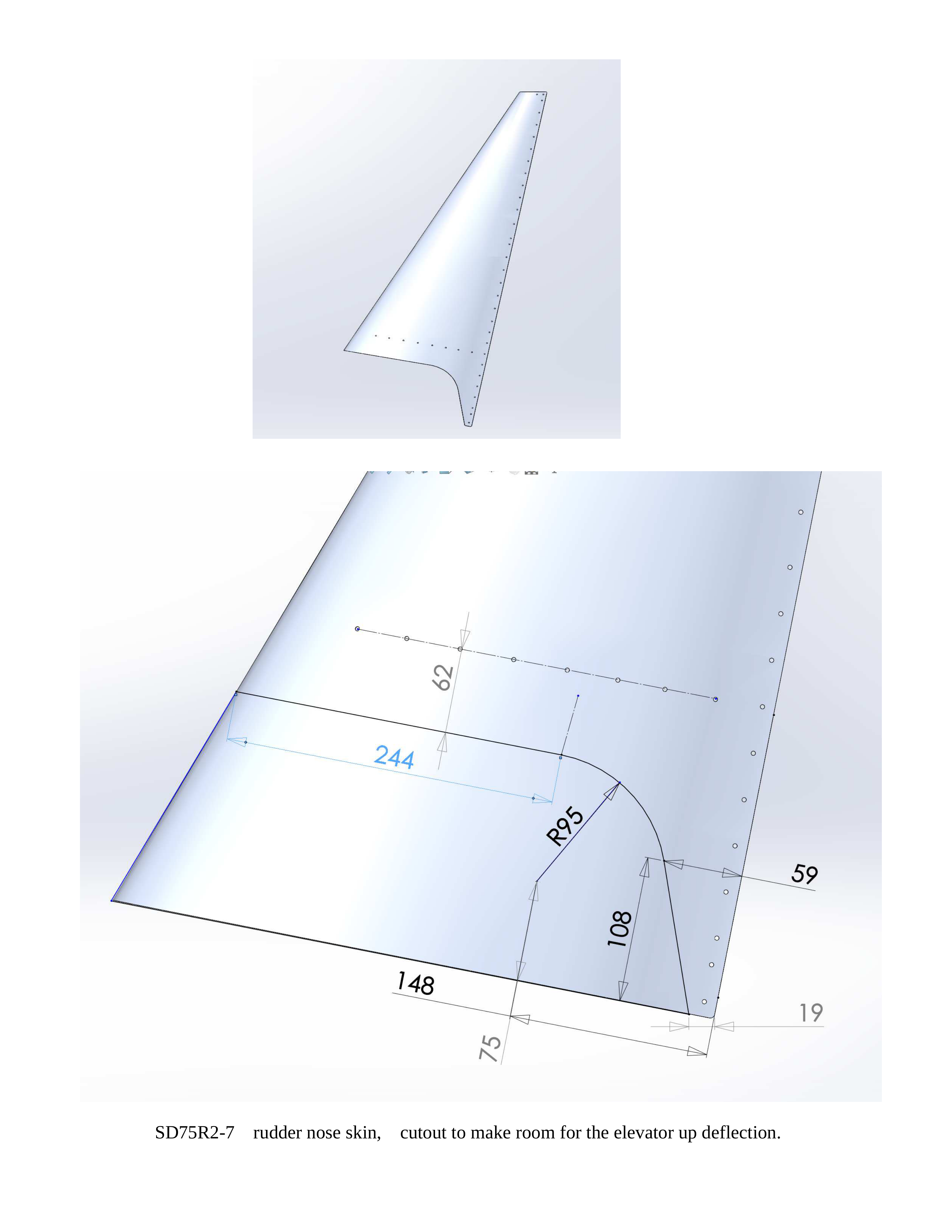

Дополнительный лист SD75R2-7 показывает вырез носовой обшивки руля направления, обеспечивающий место для отклонения руля высоты вверх. Это уточнение к проверке взаимных зазоров при окончательной сборке; оно не задаёт новые углы отклонения вместо ZZ-05 и ZZ-07.
Размерные выноски
На исходном виде сохранены R95 и линейные выноски 62, 244, 59, 108, 148, 19 и 75. Точки отсчёта выбираются по полному виду, не по фотографии перспективной модели. До подрезки проверяют редакцию детали и соответствие фактическому узлу; размеры других вариантов руля не объединяют с этим листом.
Полный сборочный лист: размеры и таблица деталей
На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
