Иллюстрации и порядок сборки
Обозначение в альбоме
HS-02 AN3-6A with one WASHER material thickness 335 inches.jpgРедакции и порядок применения
IPL HS-2 · REVISION: June 27, 2019. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
На SD75-HS-02 от 21.04.2021 тринадцать A6 распределены как шесть через верхнее и нижнее усиления, четыре в среднем кронштейне и три в косынке. Два AN3-6A — с шайбой под головкой.

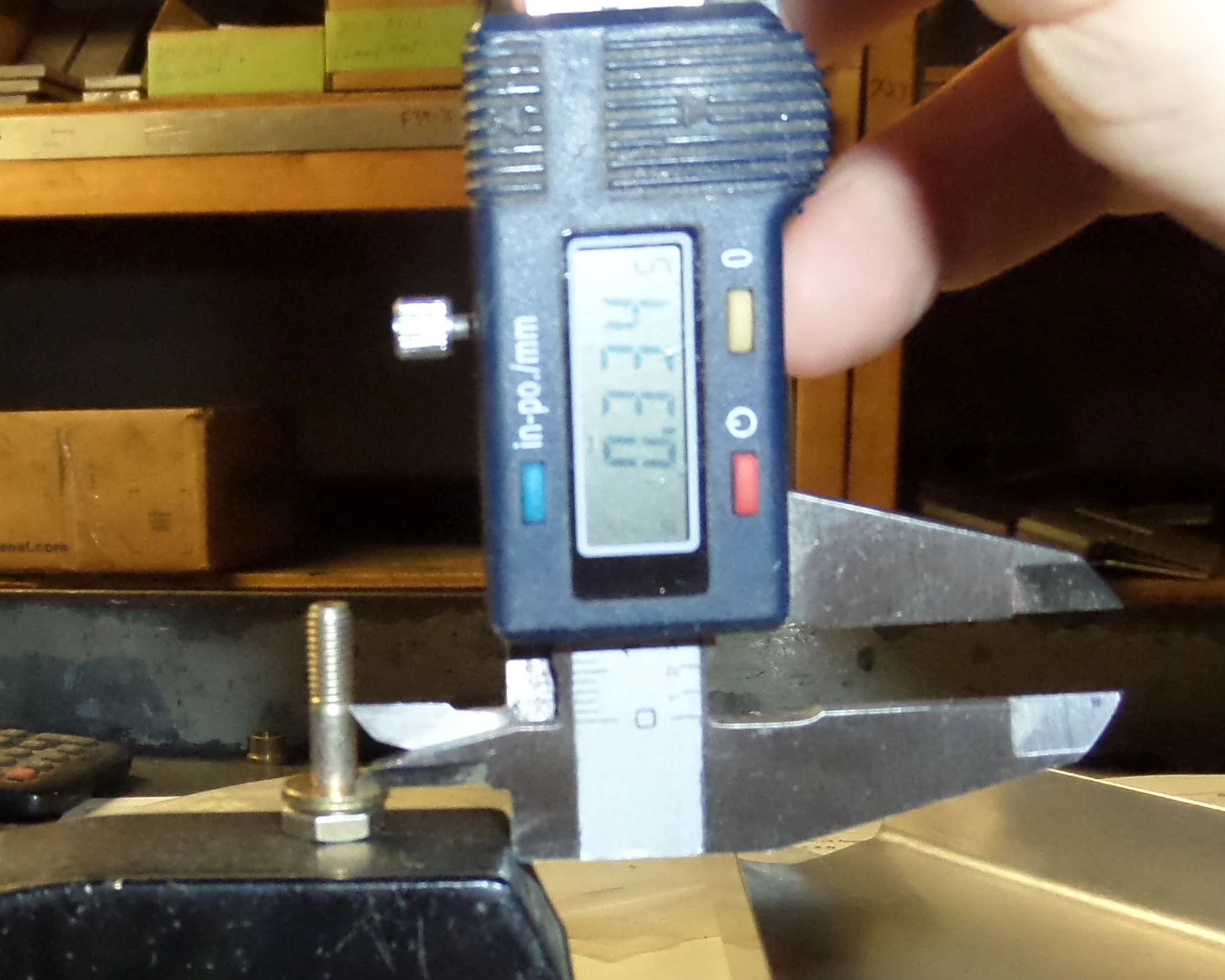

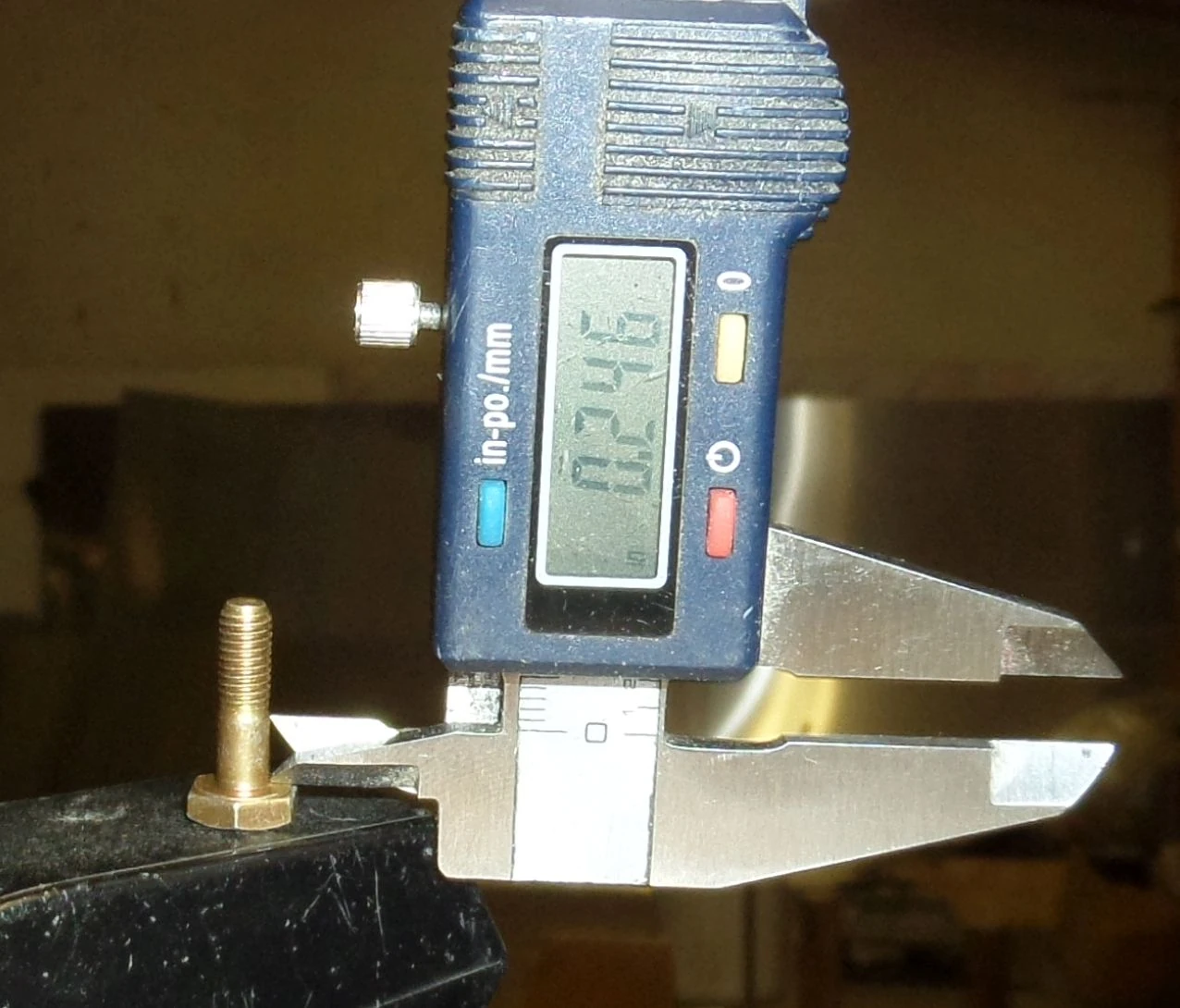

Подписи фотографий о толщине пакета 0.335” и 0.245” — примеры измерений конкретного узла. Они не задают новые номинальные толщины деталей или момент затяжки.
Порядок установки по IPL
Концевые уголки переднего лонжерона
Деталь по исходному IPL: SD75H2-9 · Количество: 1L+1R
Соедините левый и правый уголки с концами переднего лонжерона Cleco. Нахлёст с передней стороны.
Сверить со строкой IPL
Передние кронштейны
Деталь по исходному IPL: SD75H2-10 · Количество: 1
Установите левый и правый кронштейны с передней стороны лонжерона Cleco.
Сверить со строкой IPL
Клёпка концевых уголков
Деталь по исходному IPL: A5
Приклепайте уголки на концах лонжерона A5.
Сверить со строкой IPL
Клёпка усилений переднего лонжерона
Деталь по исходному IPL: A5
Приклепайте усиления к переднему лонжерону A5. Передние кронштейны пока не клепайте: они соединяются с нервюрами позже.
Сверить со строкой IPL
Задние кронштейны
Деталь по исходному IPL: SD75H2-11 · Количество: 1
Соедините задние кронштейны с лонжероном Cleco.
Сверить со строкой IPL
Средний шарнирный кронштейн
Деталь по исходному IPL: SD75H2-12 · Количество: 1
Соедините средний кронштейн с задним кронштейном Cleco.
Сверить со строкой IPL
Косынка среднего шарнира
Деталь по исходному IPL: SD75H2-13 · Количество: 1
Установите косынку в углу между шарнирным и задним кронштейнами с Cleco.
Сверить со строкой IPL
Болты узла и момент затяжки
Деталь по исходному IPL: AN3-5A · Количество: 4
Момент затяжки источник отсылает к Construction Standards, страница CS#405, и к AC43.13-1B, параграф 7-40. Не определяйте момент по фотографиям или подписи измеренной толщины пакета.
Сверить со строкой IPL
Верхний и нижний болты шарнирного кронштейна
Деталь по исходному IPL: AN3-6A · Количество: 2
Установите AN3-6A в верхнее и нижнее отверстия среднего шарнирного кронштейна. Под каждой головкой одна шайба.
Сверить со строкой IPL
Три группы A6
Деталь по исходному IPL: A6 · Количество: 13

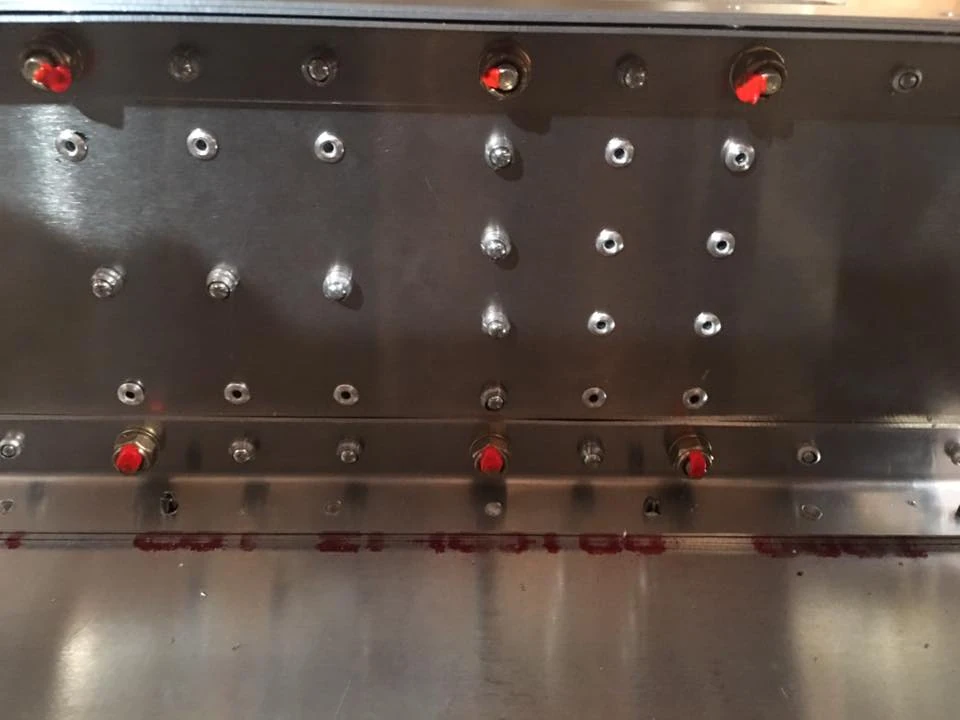

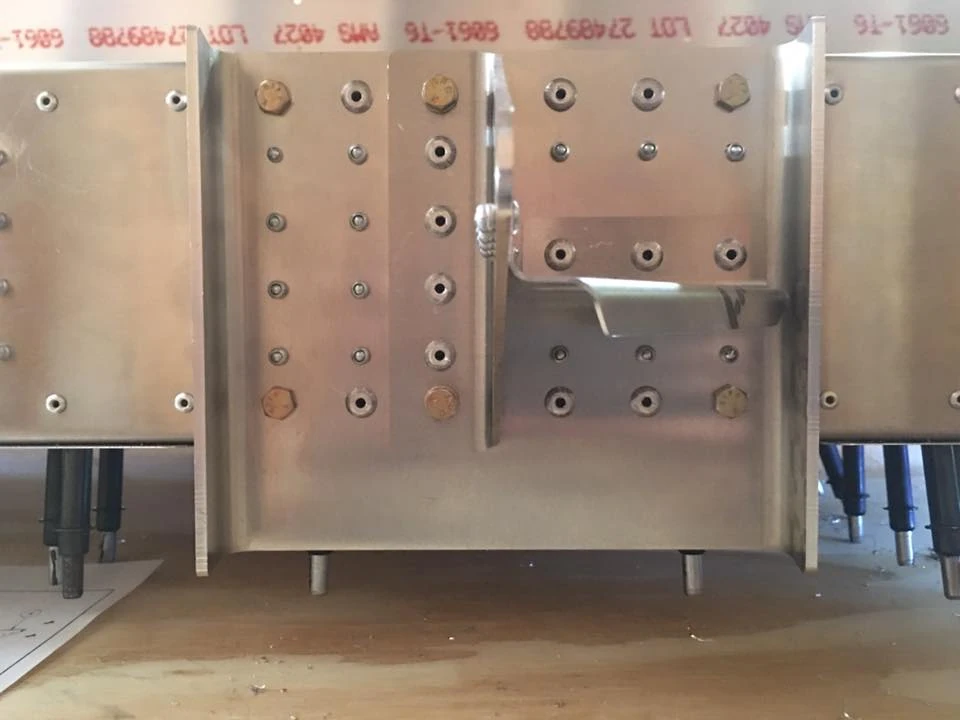

Тринадцать A6 диаметром 3/16”: через задний кронштейн и усиления сверху и снизу между болтами; средний кронштейн SD75H2-12 к лонжерону; косынка к лонжерону. Распределение — по HS-02.
Сверить со строкой IPL
Остальные соединения A5
Деталь по исходному IPL: A5
Задний кронштейн соединяется со стенкой лонжерона A5, косынка — с боковой стороной среднего шарнирного кронштейна A5.
Сверить со строкой IPL

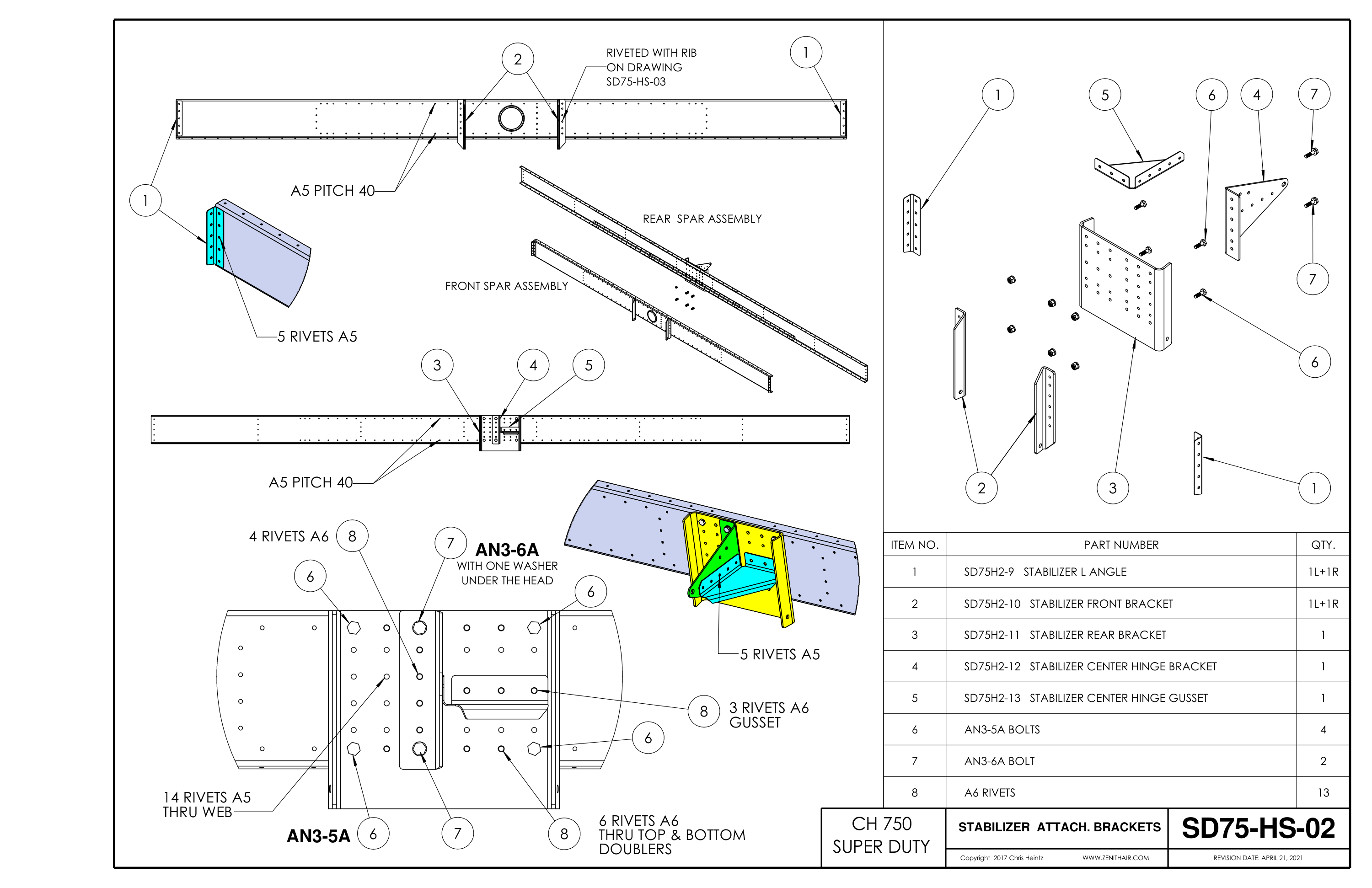

Сборочный чертёж SD75-HS-02
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
