Иллюстрации и порядок сборки

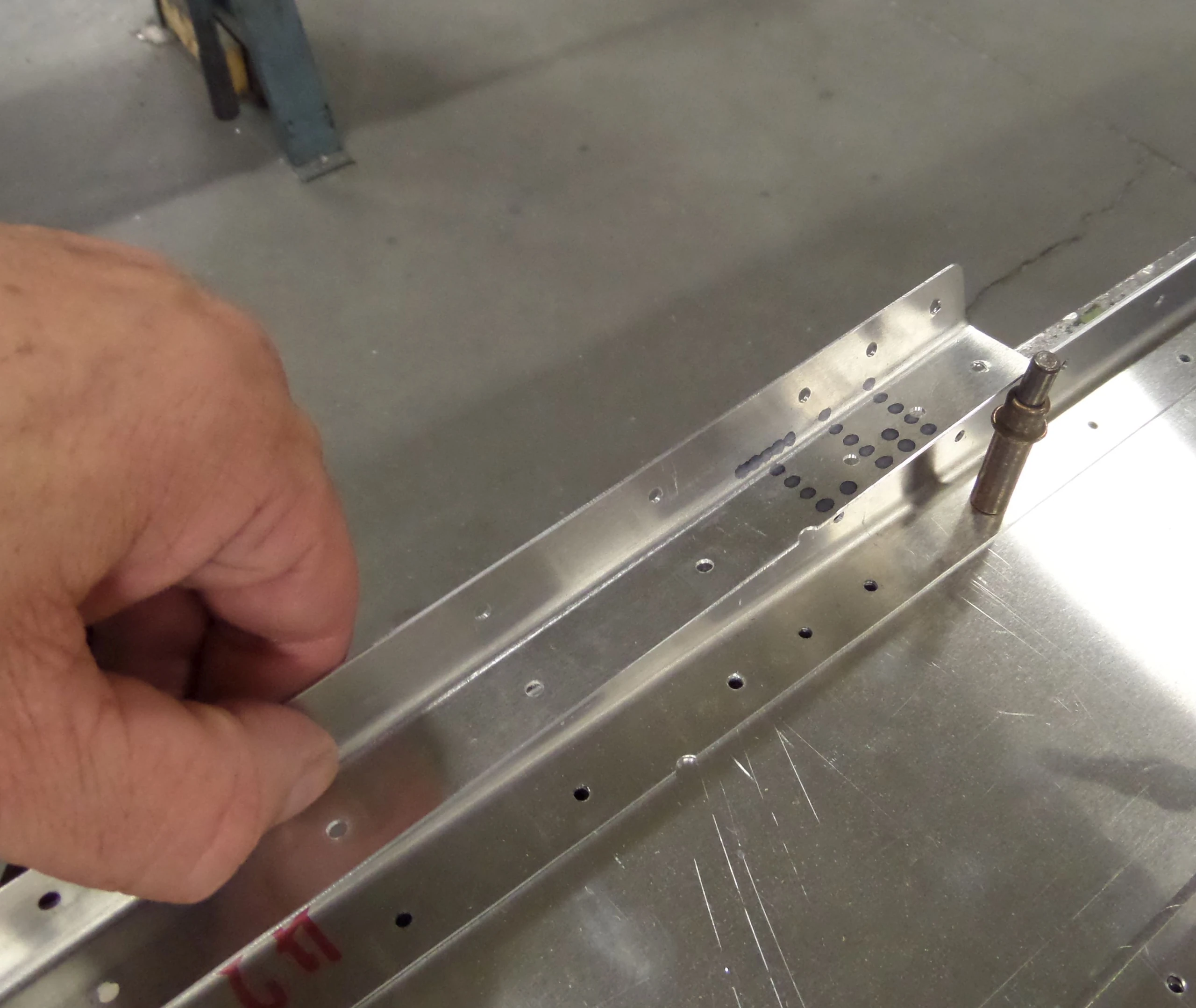

CH 750 SD — Стабилизатор: лонжероны, фото 1
Фото 1
Обозначение в альбомеHS-01 Reference notch — overlaps on the spar web_.jpg
Редакции и порядок применения

IPL HS-1 · REVISION: June 19, 2019. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.

Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.

Изменения и особенности этого узла

Верхняя полка каждого лонжерона отогнута на 90°. Короткие усиления лежат поверх длинных; фотография контрольной выемки помогает различить концы, но не заменяет оси и отверстия чертежа.

Порядок установки по IPL

Задний лонжерон стабилизатора

Деталь по исходному IPL: SD75H3-6 · Количество: 1

Отметьте верхнюю полку: она находится под 90° к стенке. Положите лонжерон на верстак полками вверх.

Сверить со строкой IPL
STABILIZE REAR SPAR Mark the top flange: it is at 90 degrees to the web. Position the stabilizer spar on the workbench with the flanges pointing up.

Верхнее длинное усиление

Деталь по исходному IPL: SD75H2-7 · Количество: 1

Установите концы длинного усиления у верхней полки лонжерона Cleco.

CH 750 SD — Стабилизатор: лонжероны, фото 1
Верхнее длинное усиление — иллюстрация из альбома
Сверить со строкой IPL
REAR SPAR UPPER DOUBLER- LONG Cleco ends of the long doubler against the top flange of the spar.

Нижнее длинное усиление

Деталь по исходному IPL: SD75H2-5 · Количество: 1

Установите концы длинного усиления у нижней полки Cleco.

Сверить со строкой IPL
REAR SPAR LOWER DOUBLER- LONG Cleco ends of the long doubler against the bottom flange

Верхнее короткое усиление

Деталь по исходному IPL: SD75H2-8 · Количество: 1

Короткое усиление лежит поверх длинного. Проверьте расстояния между концевыми отверстиями: три отверстия с шагом 15mm.

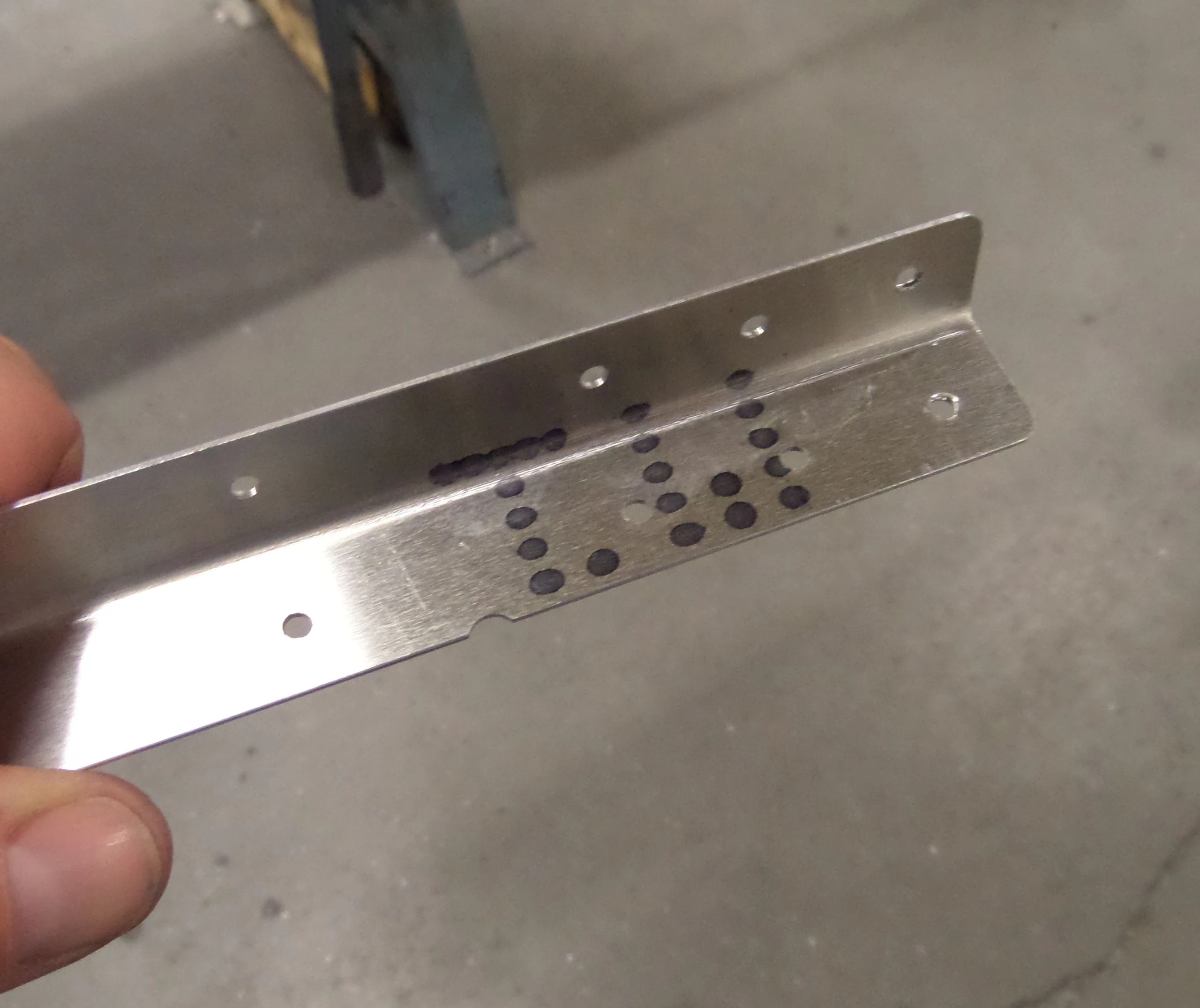

CH 750 SD — Стабилизатор: лонжероны, фото 2
Верхнее короткое усиление — иллюстрация из альбома
Сверить со строкой IPL
REAR SPAR UPPER DOUBLER- SHORT The short doubler overlaps on top of the long doubler. Note the hole spacing at the end of the doublers, there are 3 holes 15mm apart.

Нижнее короткое усиление

Деталь по исходному IPL: SD75H2-6 · Количество: 1

Установите короткое усиление поверх длинного с Cleco.

Сверить со строкой IPL
REAR SPAR LOWER DOUBLER- SHORT Cleco the short doublers on top of the long doublers.

Передний лонжерон

Деталь по исходному IPL: SD75H3-7 · Количество: 1

Верхняя полка отогнута на 90°.

Сверить со строкой IPL
FRONT SPAR The top flange is bent at 90 degrees

Верхнее усиление переднего лонжерона

Деталь по исходному IPL: SD75H3-8 · Количество: 1

Соедините усиление со стенкой лонжерона Cleco.

Сверить со строкой IPL
FRONT SPAR UPPER DOUBLER Cleco the doubler to the spar web.

Нижнее усиление переднего лонжерона

Деталь по исходному IPL: SD75H3-9 · Количество: 1

Соедините нижнее усиление со стенкой Cleco.

Сверить со строкой IPL
FRONT SPAR LOWER DOUBLER Cleco the doubler to the spar web.

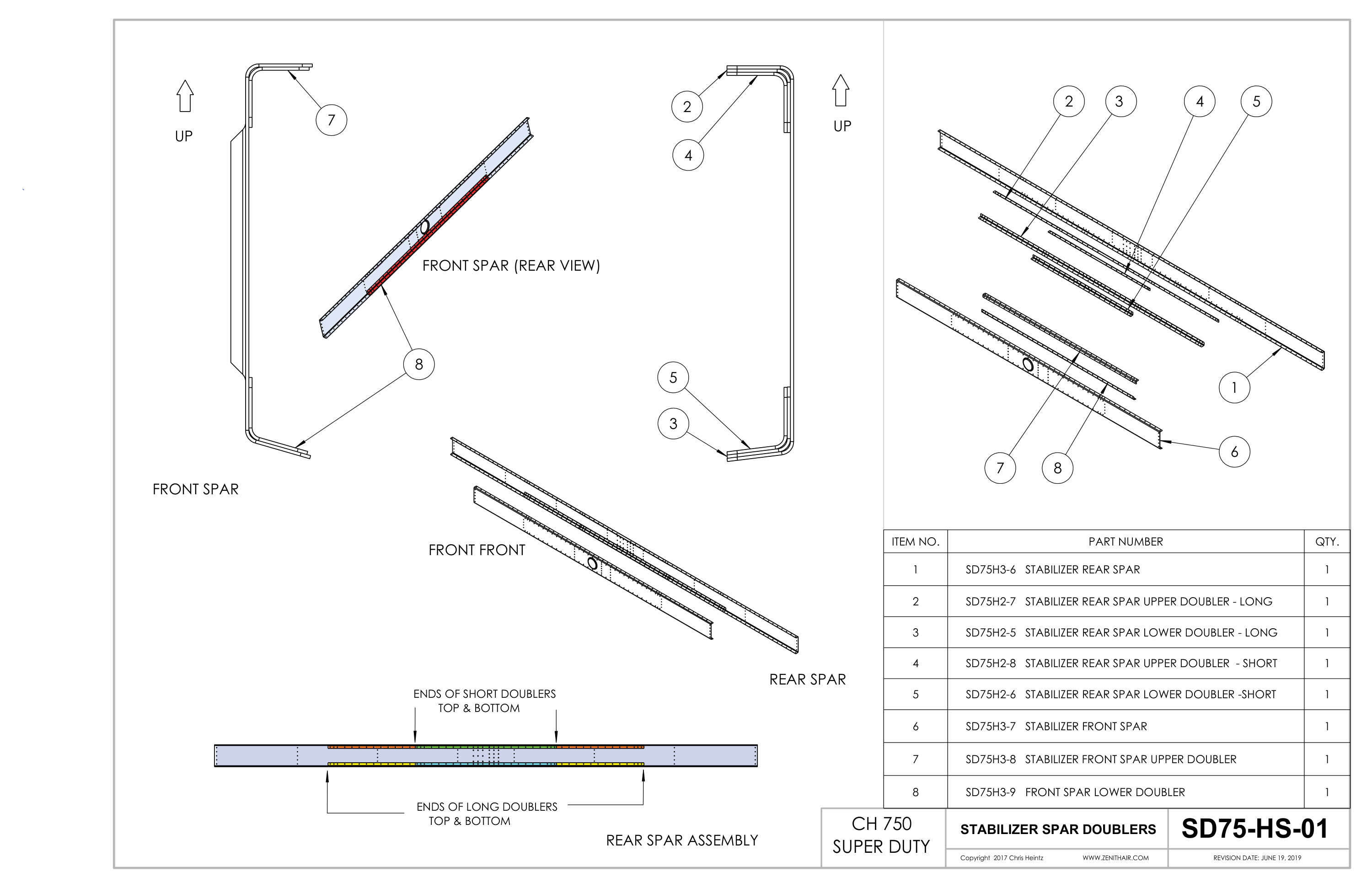

Сборочный чертёж SD75-HS-01

Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.

Сборочный чертёж SD75-HS-01
