Иллюстрации и порядок сборки
Обозначение в альбоме

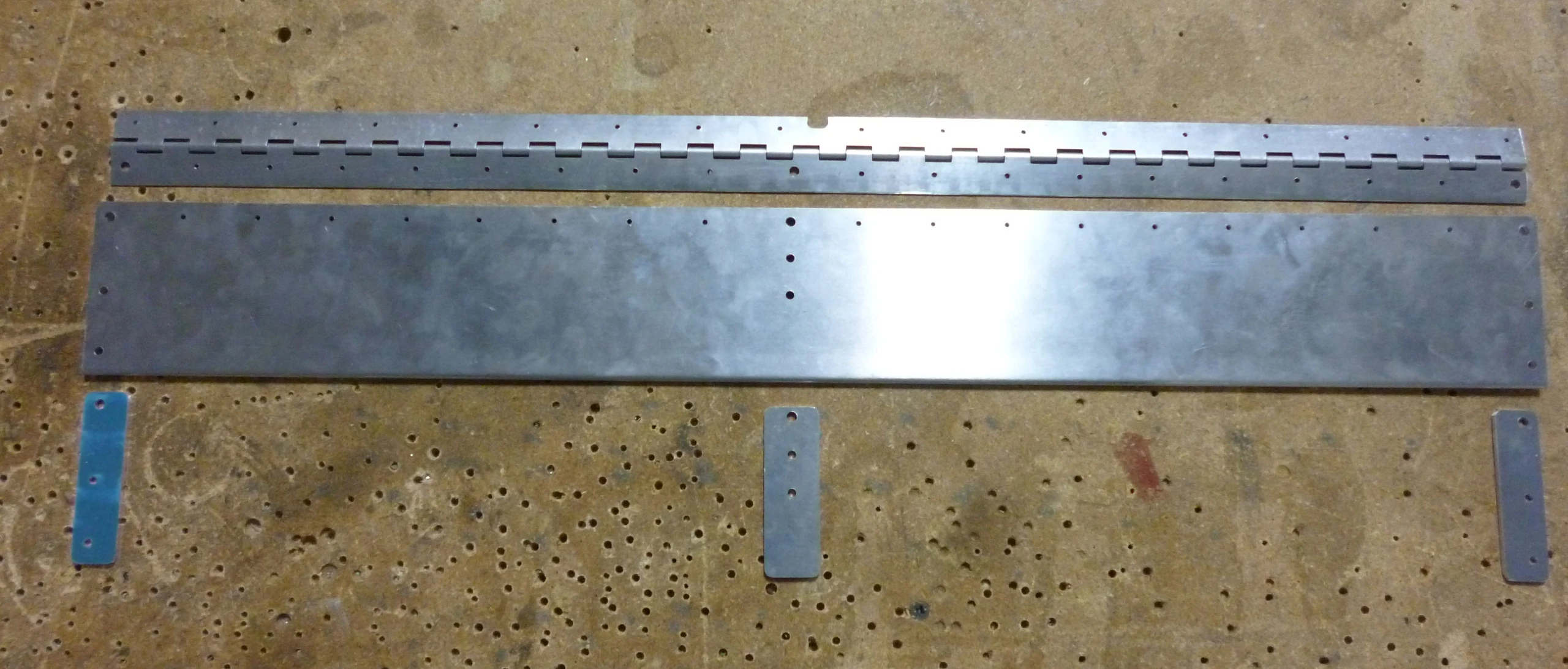

1 — 8H4-8-1 trim tab skin.jpgРедакции и порядок применения
IPL HE-04A · REVISION: Oct 14, 2020. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
Этот лист включён в собственный набор SD75, хотя в названии самого узла сохранено «801 TRIM TAB». Применимость берётся из комплекта SD, а не из похожего внешнего вида.
На SD75-HE-04A от 14.10.2020 показаны A3 с шагом 35 и осью 8mm, 344 между указанными точками петли, по два A5 в трёх задних группах и три A6 спереди. Все расстояния проверяйте по размерным выноскам, не масштабируйте картинку.
Порядок установки по IPL

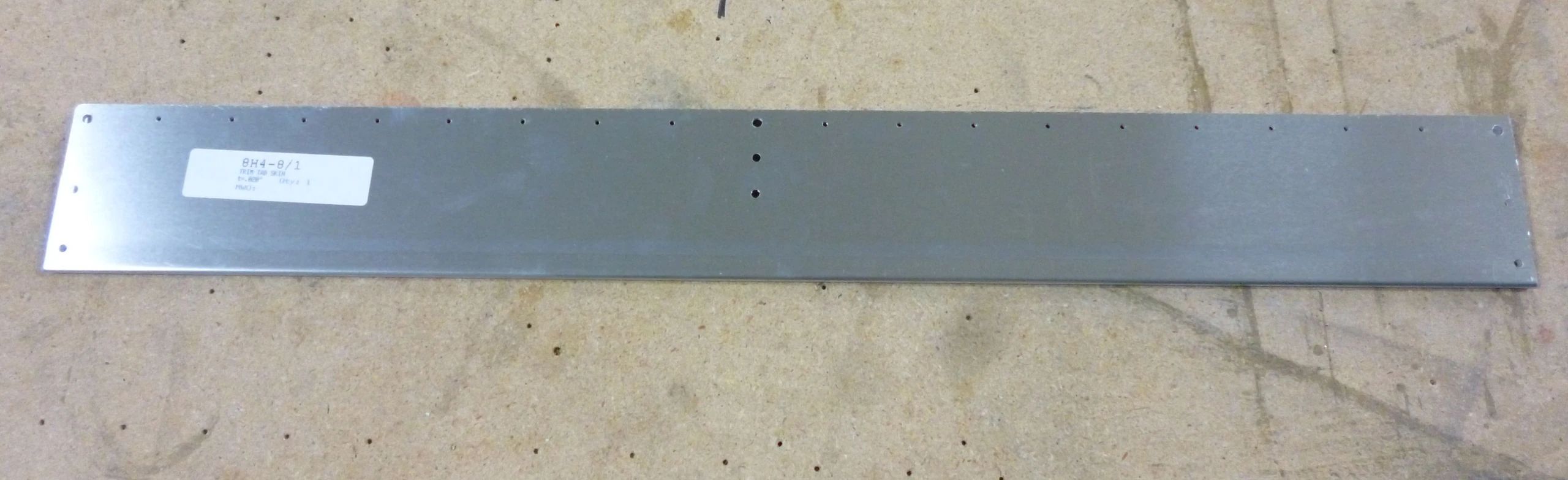

Ориентация обшивки триммера
Деталь по исходному IPL: 8H4-8 · Количество: 1
Короткая полка обшивки находится снизу.
Сверить со строкой IPL

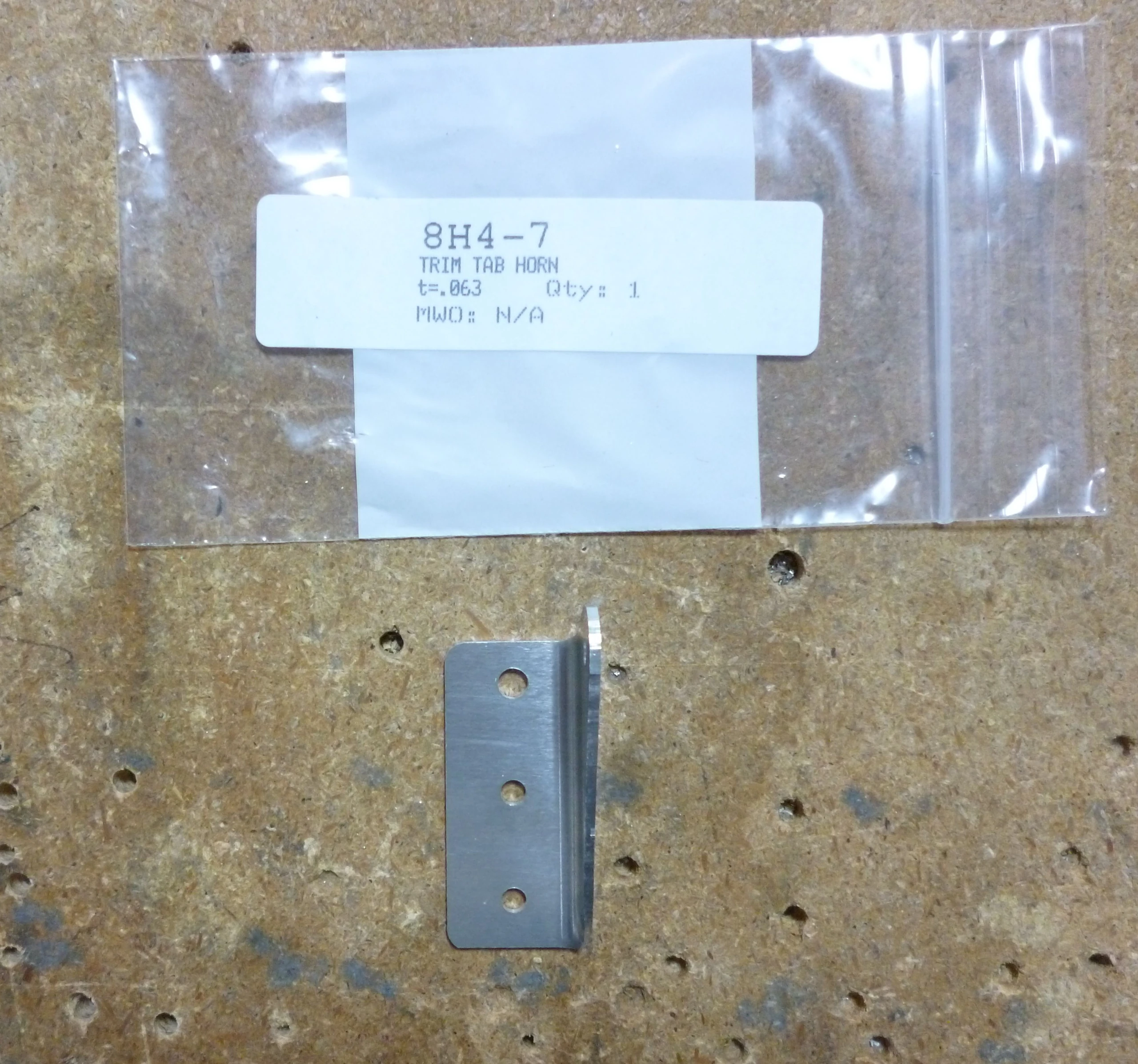

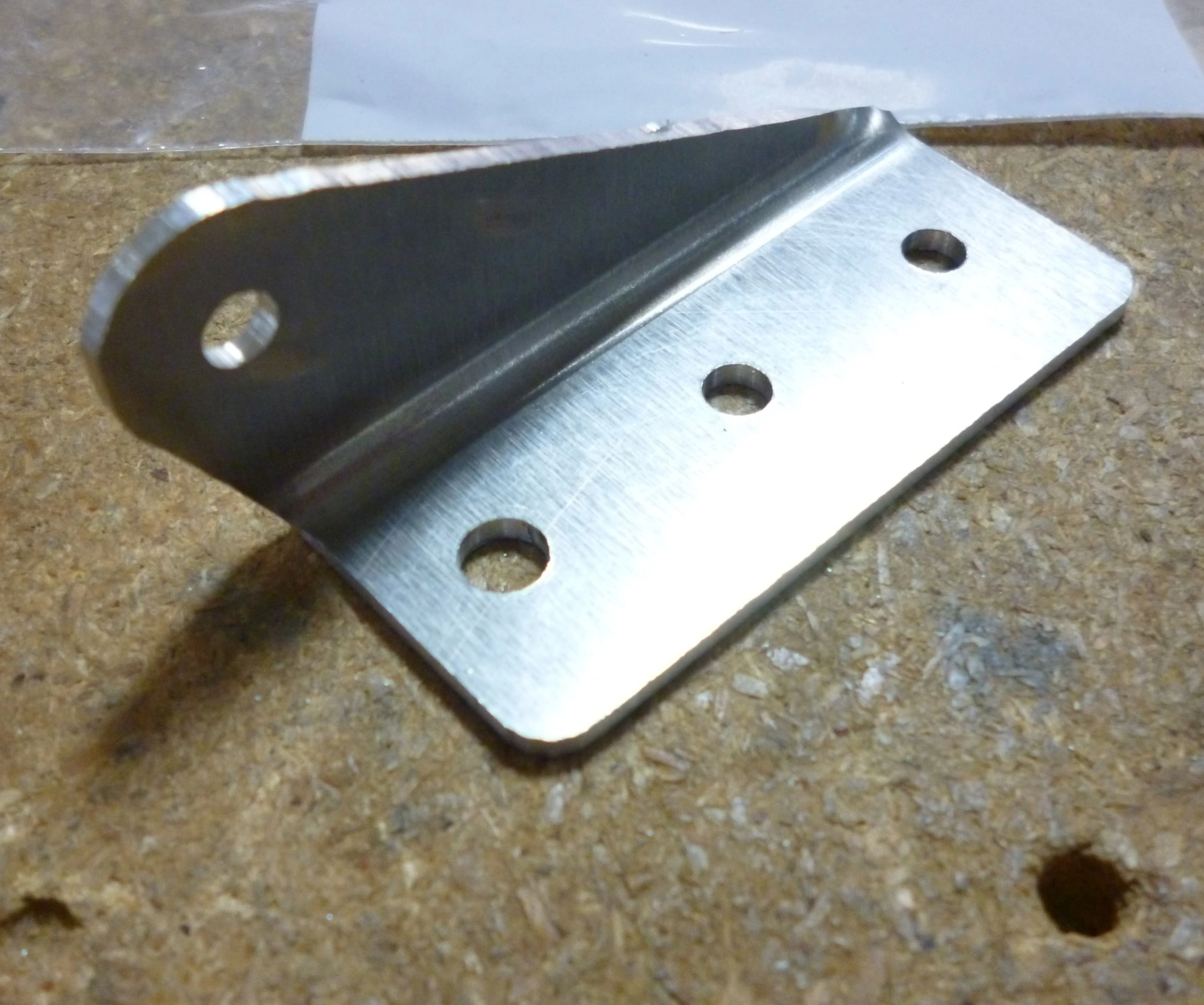

Кабанчик триммера
Деталь по исходному IPL: 8H4-7 · Количество: 1

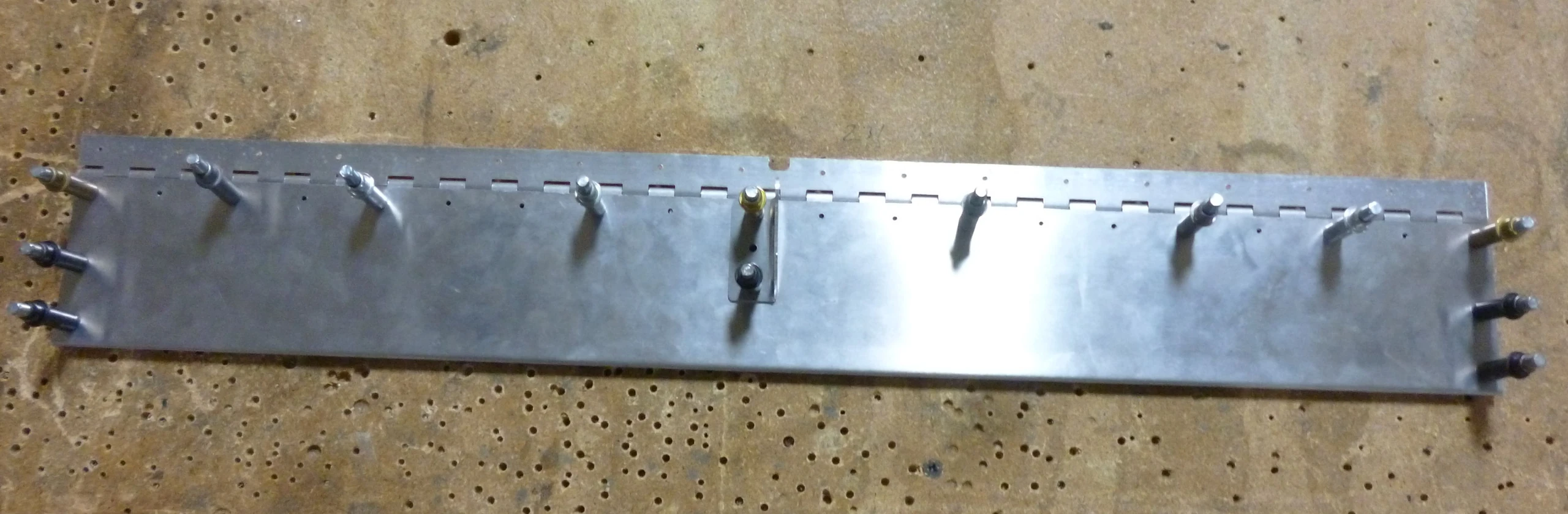

На сборочных фотографиях триммер перевёрнут и лежит на верстаке. На чертеже другой ракурс — спереди сверху; учитывайте это при определении сторон.
Сверить со строкой IPL
Среднее усиление триммера
Деталь по исходному IPL: 8H4-10C · Количество: 1
При необходимости опилите радиус вдоль передней и задней кромок, чтобы усиление вошло внутрь обшивки без помех.
Сверить со строкой IPL
Концевые усиления
Деталь по исходному IPL: 8H4-10 · Количество: 2
Длинные стороны усилений находятся вровень с торцами обшивки.
Сверить со строкой IPL

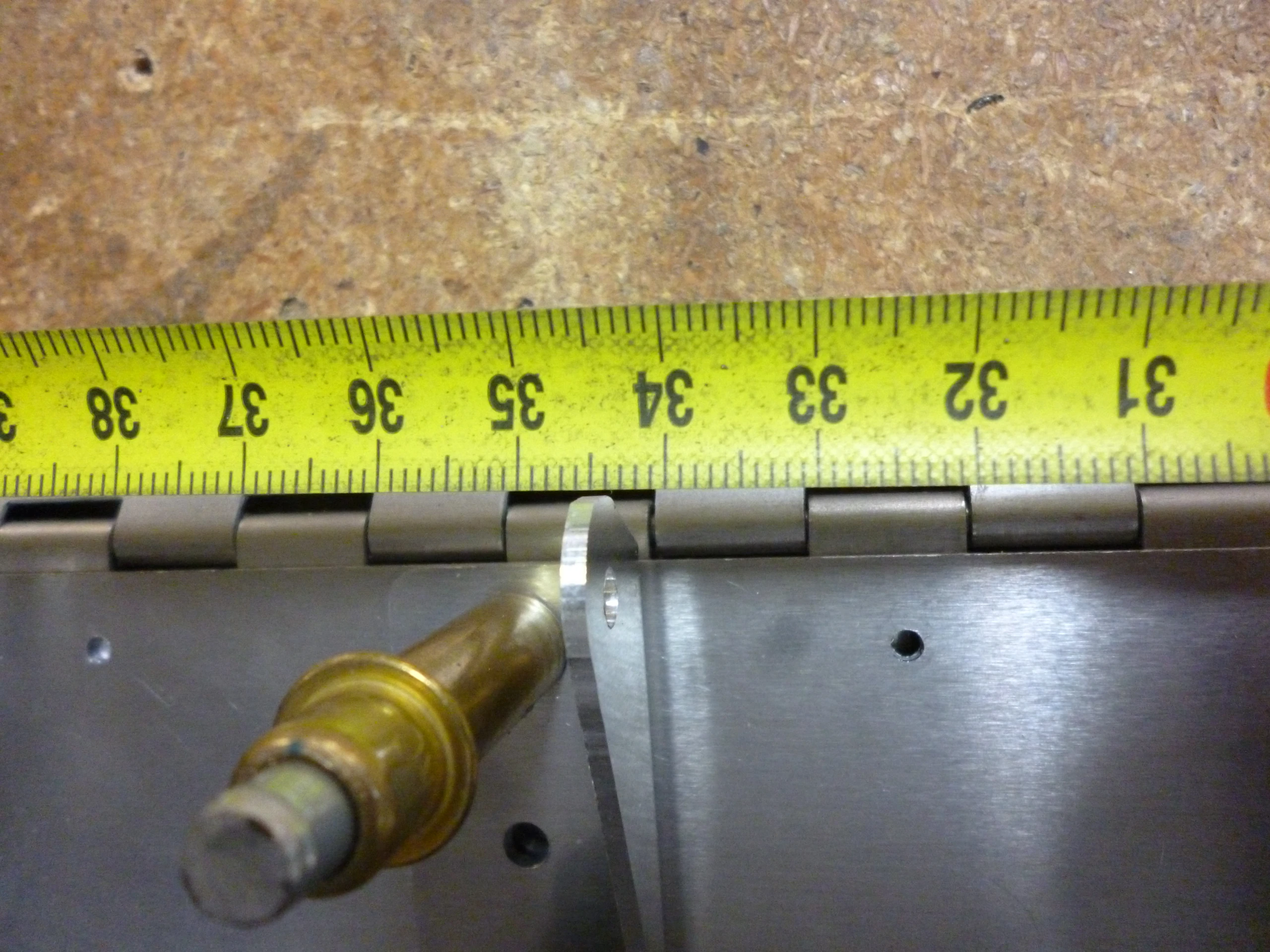

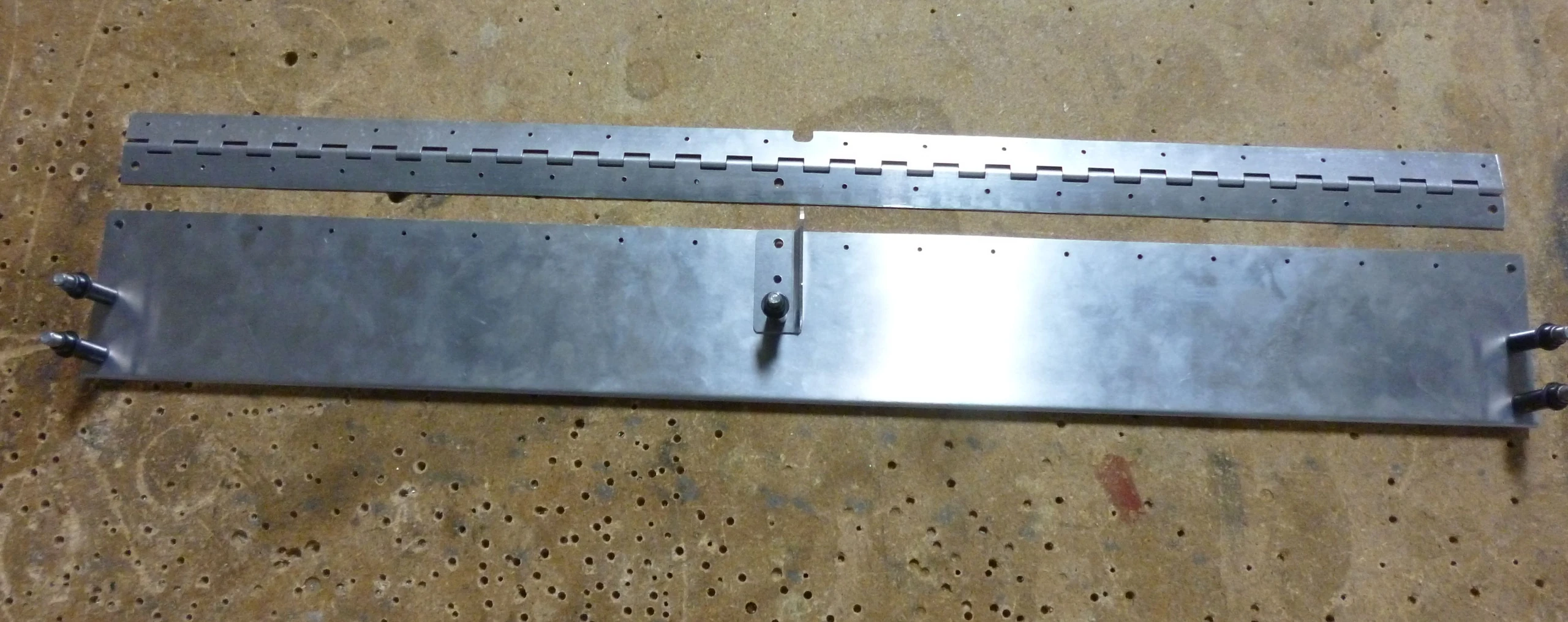

Петля триммера
Деталь по исходному IPL: 8H4-9 · Количество: 1

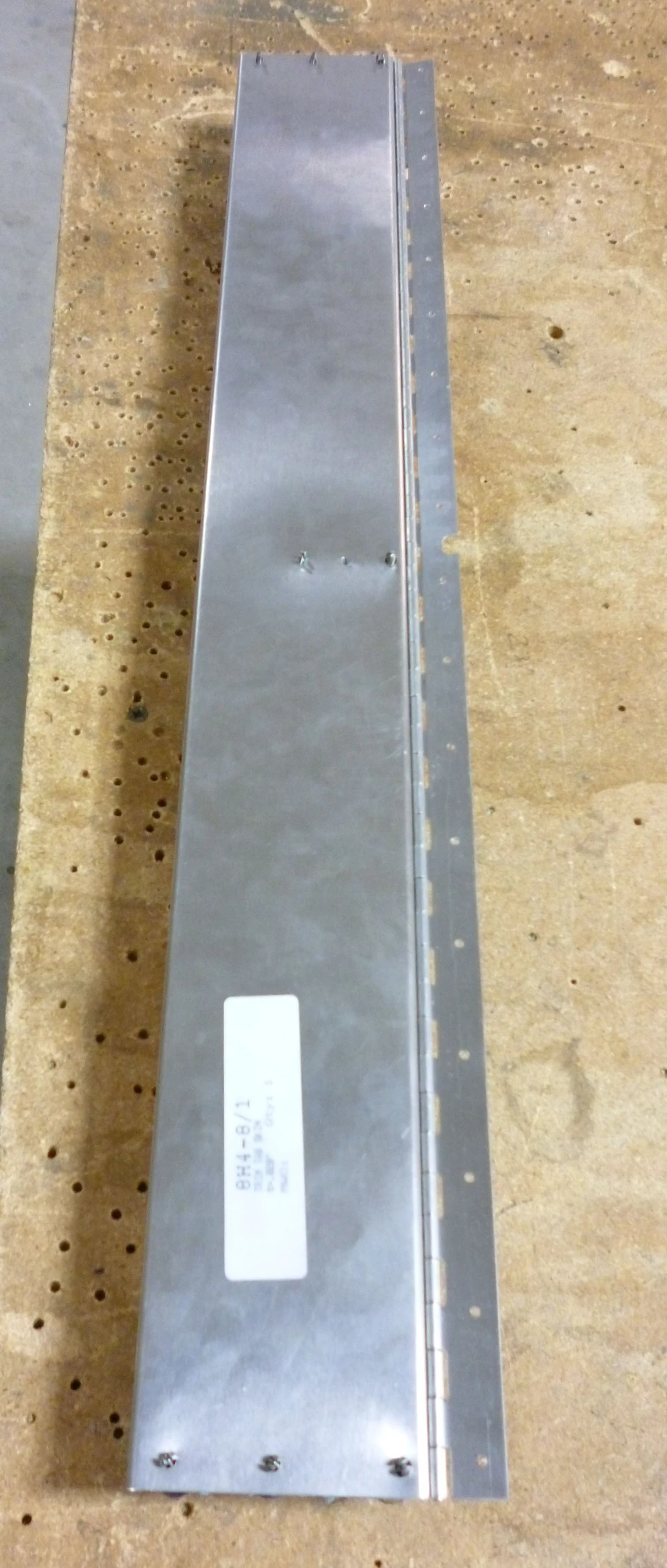

Вырез петли обозначает сторону, приклёпываемую к обшивке руля высоты SD75-HE-04. Заведите петлю между короткой полкой и нижней частью обшивки триммера.
Сверить со строкой IPL
Ряд A3
Деталь по исходному IPL: A3 · Количество: 17
Отверстия под семнадцать A3 диаметром 3/32” проходят только через короткую полку, петлю и нижнюю обшивку.
Сверить со строкой IPL

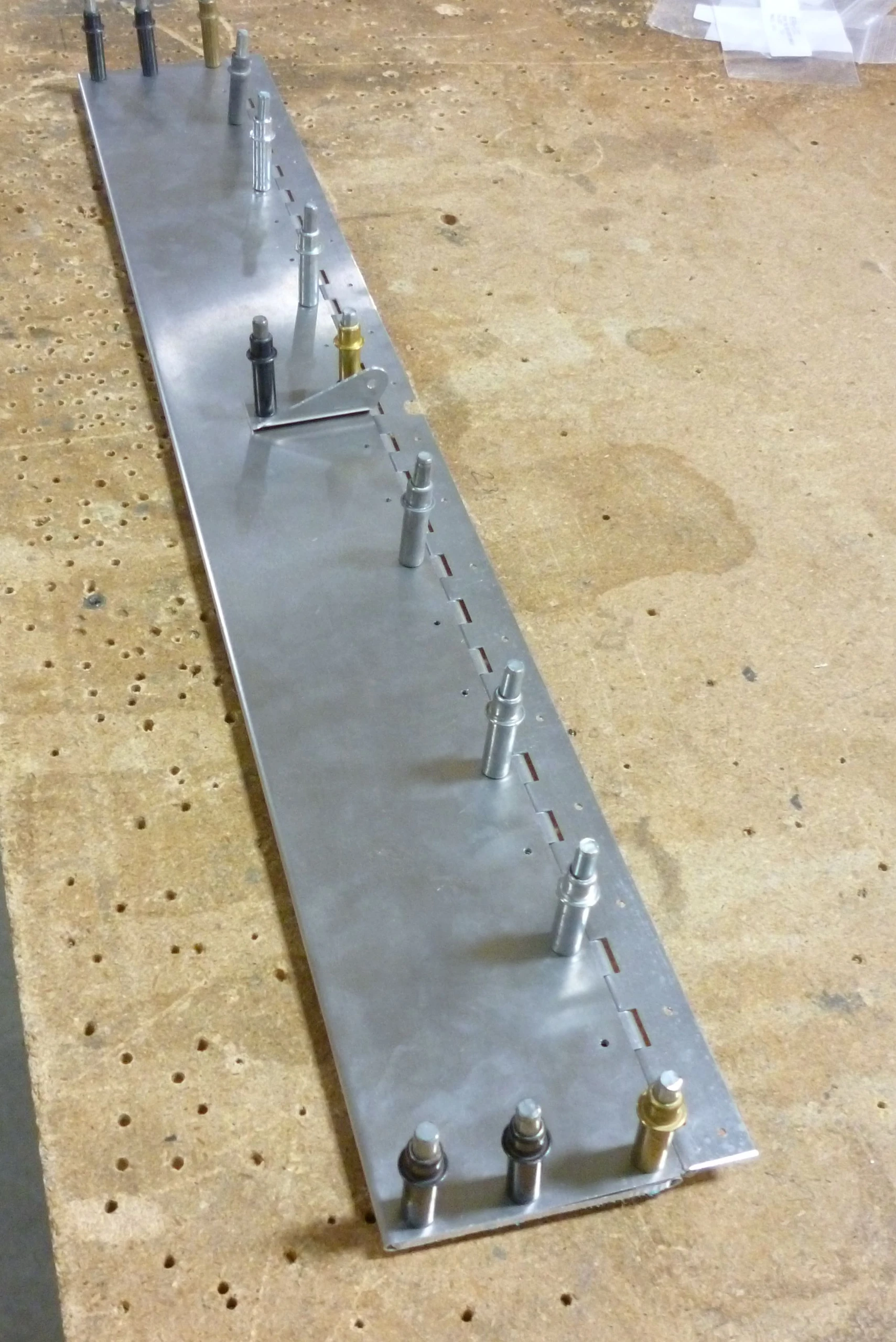

Средние и задние отверстия
Деталь по исходному IPL: A5 · Количество: 6
Шесть A5 диаметром 5/32” проходят через усиления и кабанчик в средних и задних отверстиях.
Сверить со строкой IPL
Передние отверстия
Деталь по исходному IPL: A6 · Количество: 3
Три A6 диаметром 3/16” проходят через усиления и кабанчик спереди.
Сверить со строкой IPL

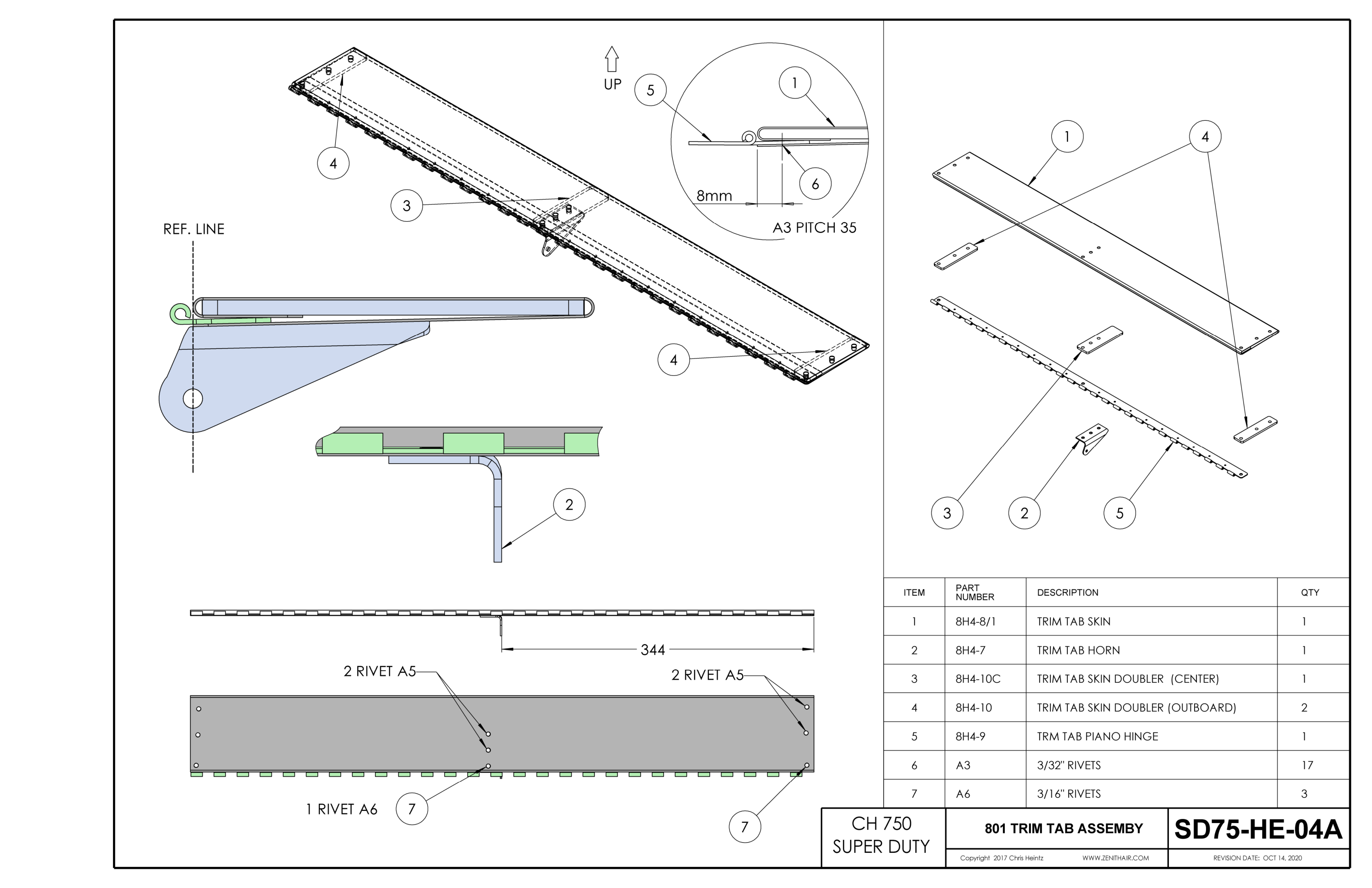

Сборочный чертёж SD75-HE-04A
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
