Иллюстрации и порядок сборки

Сборочный чертёж SD75-HE-04
Схема этого узла. Отдельные фотографии в исходном комплекте для этой главы отсутствуют.
Редакции и порядок применения

IPL HE-04 · REVISION: June 28, 2019. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.

Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.

Изменения и особенности этого узла

На SD75-HE-04 от 21.04.2021 тяга в сборе имеет размер 148 между осями отверстий; нейтраль триммера — его задняя кромка вровень с верхней поверхностью руля высоты по линейке. Отклонения вверх и вниз 30° ±2°.

Правильное обозначение крышки на чертеже SD75H4-6, в IPL напечатано SD8H4-6. Схему питания и проводку берите из инструкции фактически поставленного сервопривода T2-7A-TS.

Порядок установки по IPL

Готовая поверхность триммера

Деталь по исходному IPL: 8H4-8 · Количество: 1

Используйте сборку с SD75-HE-04A.

Сверить со строкой IPL
TRIM TAB SKIN ASSEMBLY From SD75-HE-04A

Подготовить сервопривод

Деталь по исходному IPL: T2-7A-TS · Количество: 1

По инструкции, поставленной с сервоприводом, определите провода питания и подключение к батарее. Выведите привод в выдвинутое положение и соедините один конец тяги с сервоприводом. Напряжение и распиновку по фотографии не угадывайте.

Сверить со строкой IPL
Servo Refer to the instructions supplied with the servo to determine which wires to connect to a battery – activate the servo to move it in the extended position. Connect one end of the rod assembly to the Servo.

Длина тяги

Деталь по исходному IPL: ROD ASSEMBLY · Количество: 1

Обрежьте резьбовой стальной стержень по размеру собственного HE-04. Длина сборки отсчитывается от отверстия пластиковой вилки; на чертеже между осями 148.

Сверить со строкой IPL
Cut the threaded steel rod. The length is measure from the hole in the plastic fork end.

Примерка привода и зазоров

Деталь по исходному IPL: A4 · Количество: 40

Установите привод внутри руля высоты и временно закрепите на верхней обшивке медными Cleco. Вырез возле задней кромки потребуется удлинить по месту. Соедините тягу с кабанчиком триммера, расположите петлю на руле.

При поднятом триммере проверьте, что тяга и вилка не касаются обшивки руля высоты. Если требуется, увеличьте вырез. После согласования положения крепёж и ряды A4 сверяйте по HE-04.

Сверить со строкой IPL
Place the servo inside the elevator skin and cleco it to the top side with copper clecoes. The length of the cutout near the trailing edge will have to be lengthened. Connect the end of the rod assembly to the trim tab horn and position the piano hinge on the elevator. With the trim tab in the up position, check that neither the rod or the fork end touches the elevator skin. If necessary make the cutout bigger.

Подключение проводки

Деталь по исходному IPL: wire connection · Количество: 1

Соедините проводку с сервоприводом и запишите таблицу фактических цветов соединений. Маршрут через носовую нервюру указан на SD75-HE-02.

Сверить со строкой IPL
Connect the ends of the wire to the servo. Make a chart to record which color wires are connected together. Refer to drawing SD75-HE-02 for how to run the wire through the elevator nose rib.

Крышка и проверка хода

Деталь по исходному IPL: SD8H4-6 · Количество: 1

Проверьте отклонения вверх и вниз по HE-04, затем приклепайте крышку. На чертеже SD75H4-6, в старом IPL SD8H4-6.

Сверить со строкой IPL
TRIM COVER Check the up and down deflections, then rivet the cover .

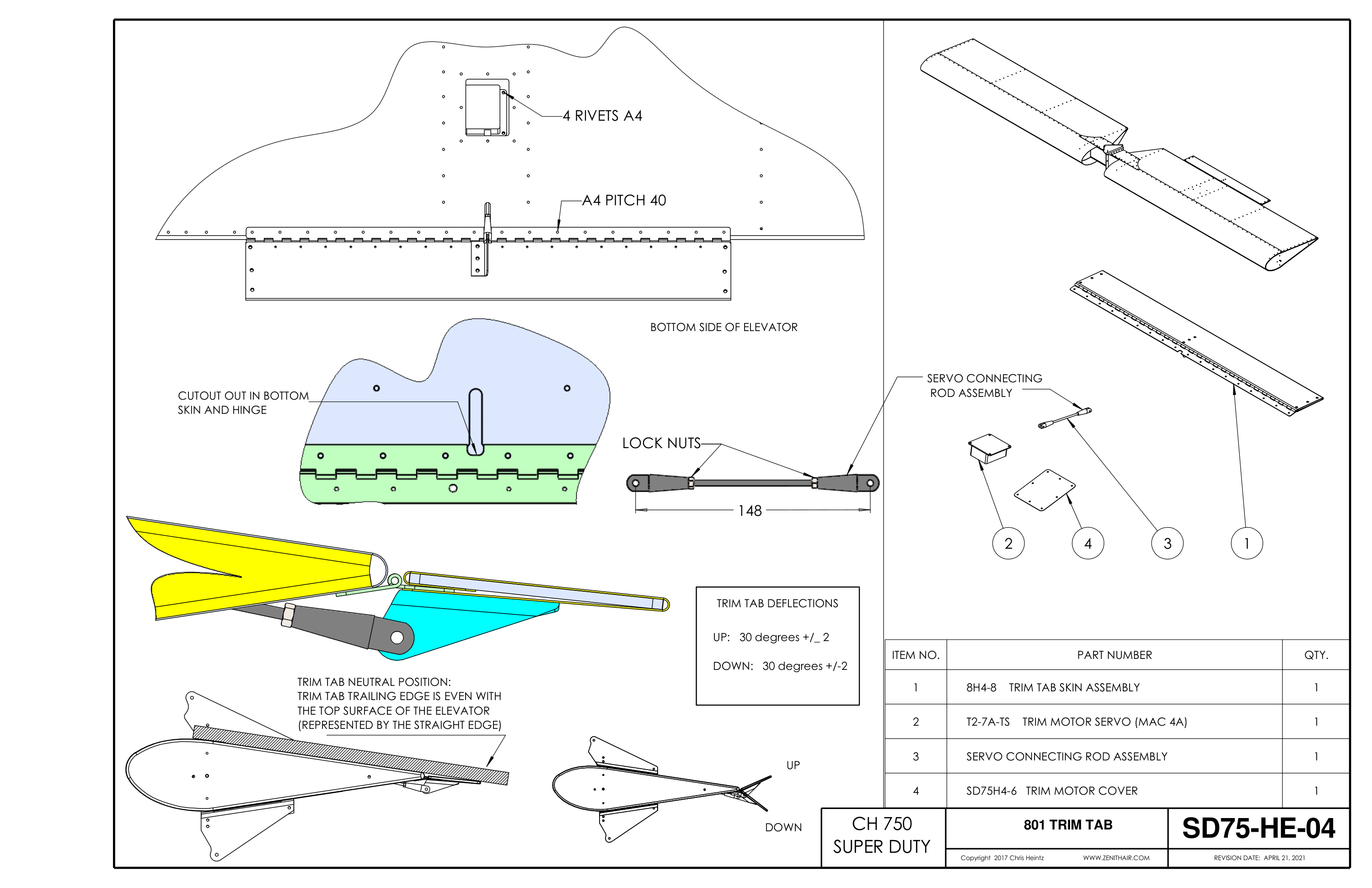

Сборочный чертёж SD75-HE-04

Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.

Сборочный чертёж SD75-HE-04
