Иллюстрации и порядок сборки
Редакции и порядок применения
IPL HE-03 · REVISION: June 5, 2019. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
В IPL SD75H5-2 также назван верхним кабанчиком; на SD75-HE-03 от 11.05.2022 это нижний. SD75H5-1 — верхний. Анкерный болт на нижней стороне отсылает к SD75-ZZ-05.
Нижнюю заклёпку через нижний кабанчик откладывают до установки нижнего ограничителя SD75C5-7. Ряды A5 усилений не заменяют это отложенное соединение.
Порядок установки по IPL
Верхнее и нижнее усиления
Деталь по исходному IPL: SD75H6-4 · Количество: 2
Установите по одному SD75H6-4 сверху и снизу.
Сверить со строкой IPL

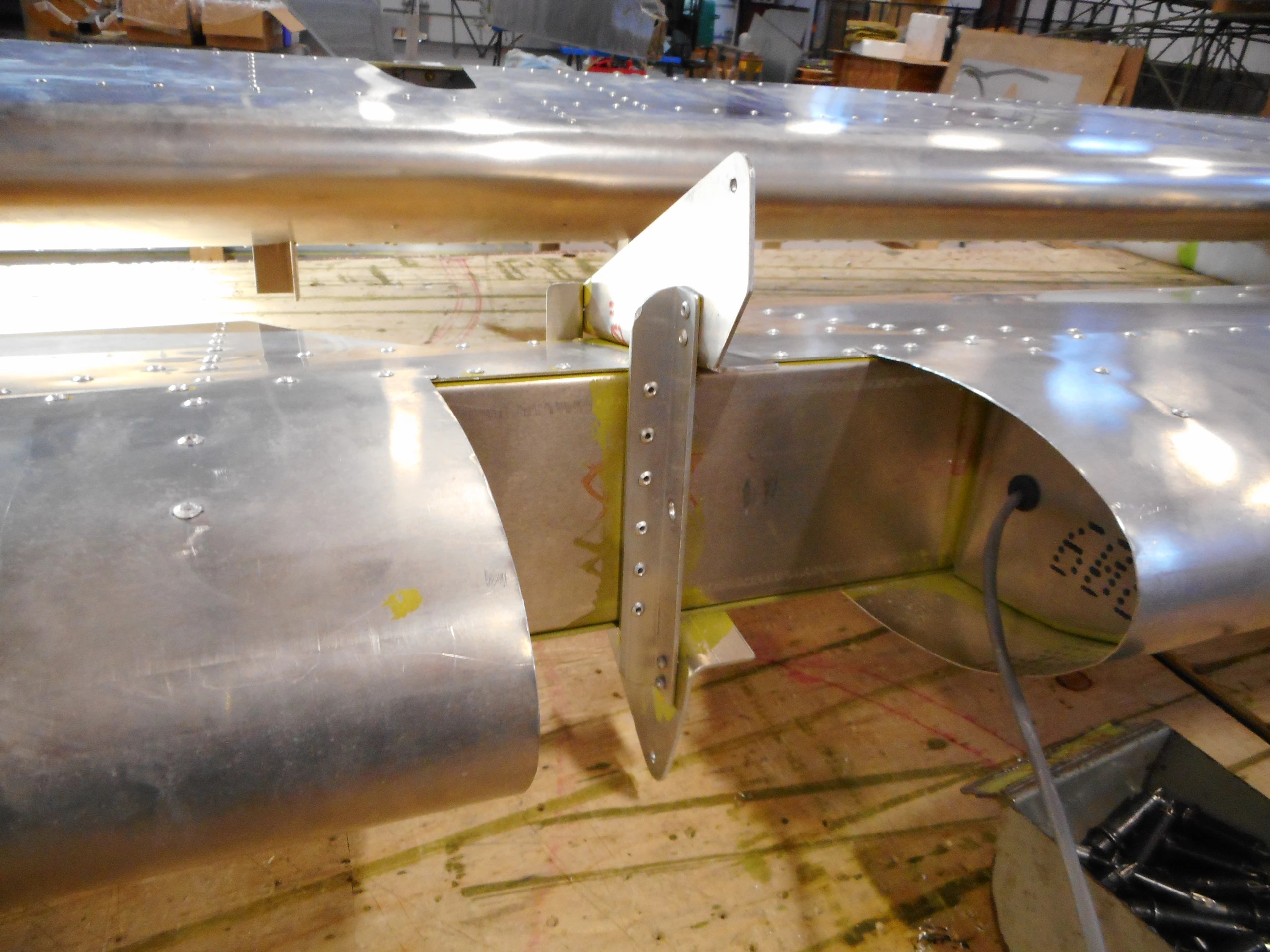

Верхний кабанчик
Деталь по исходному IPL: SD75H5-1 · Количество: 1
SD75H5-1 — верхний кабанчик по собственному HE-03.
Сверить со строкой IPL
Нижний кабанчик
Деталь по исходному IPL: SD75H5-2 · Количество: 1
SD75H5-2 — нижний кабанчик. Повтор слова UPPER в IPL является неточной подписью, что видно на чертеже.
Сверить со строкой IPL
Уголок кабанчика
Деталь по исходному IPL: SD75H5-3 · Количество: 1
Расположение SD75H5-3 показано в узле кабанчиков HE-03.
Сверить со строкой IPL
Уголок руля высоты и отложенная заклёпка
Деталь по исходному IPL: SD75H6-7 · Количество: 1
Нижнюю заклёпку через нижний кабанчик пока не устанавливайте: её ставят вместе с нижним упором руля высоты SD75C5-7.
Сверить со строкой IPL
Клёпка кабанчиков
Деталь по исходному IPL: A5
Ряды A5 выполняются по HE-03 с сохранением отложенного отверстия нижнего упора.
Сверить со строкой IPL

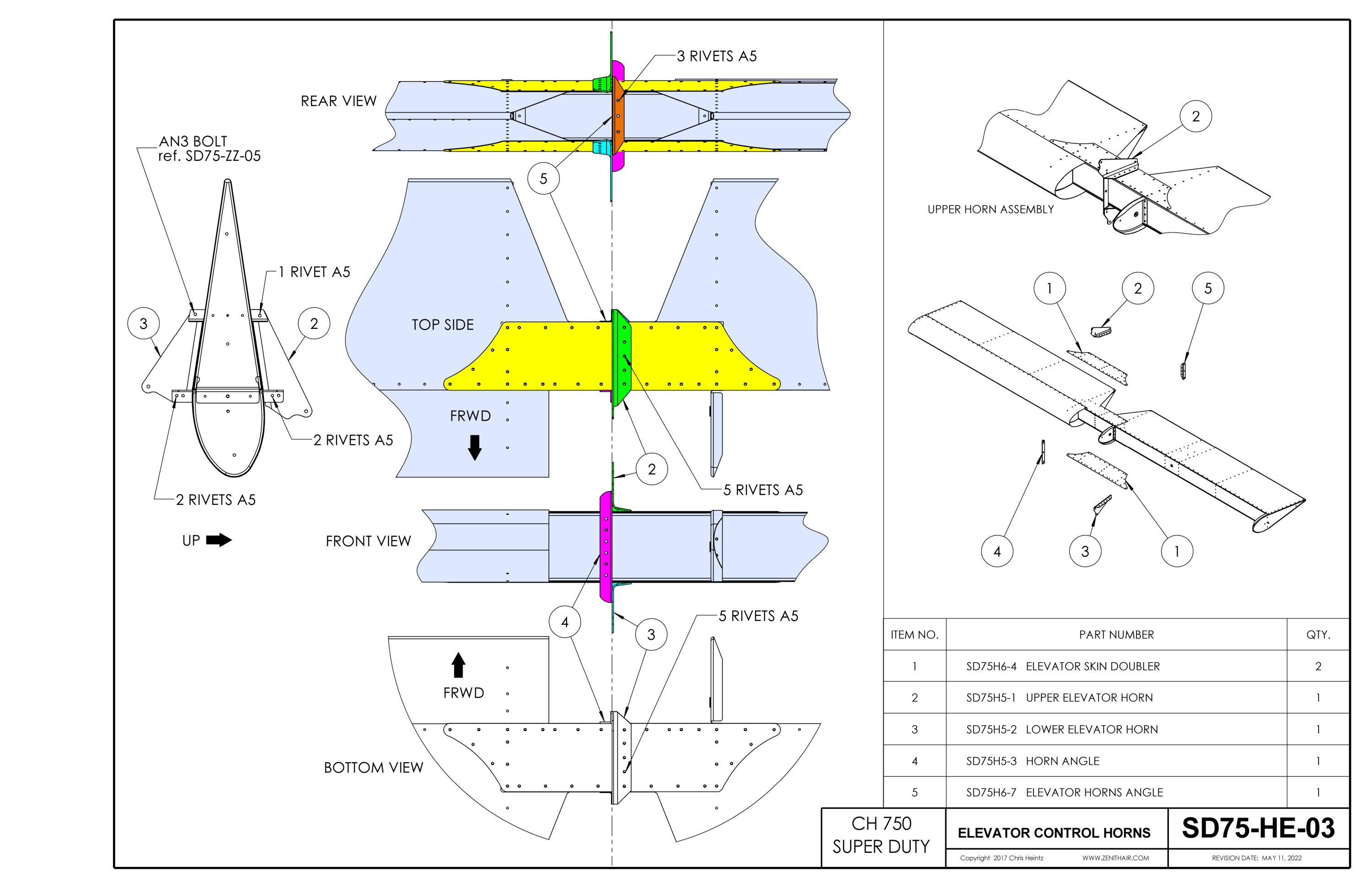

Сборочный чертёж SD75-HE-03
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
