Иллюстрации и порядок сборки

Сборочный чертёж SD75-HE-02
Схема этого узла. Отдельные фотографии в исходном комплекте для этой главы отсутствуют.
Редакции и порядок применения

IPL HE-02 · REVISION: JULY 12, 2018. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.

Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.

Изменения и особенности этого узла

Фраза IPL о присоединении поперечного профиля обрывается. Лист SD75-HE-02 показывает его между задними нервюрами; уголки к концам профиля и нервюрам по три A5 в каждой указанной полке.

Кабель D33105 содержит пять проводов. Цвета кабеля и сервопривода различаются: составьте таблицу фактических соединений по руководству привода, не соединяйте только по совпадению цвета.

Порядок установки по IPL

Поперечный профиль руля высоты

Деталь по исходному IPL: SD75H2-14 · Количество: 1

Профиль SD75H2-14 показан на собственном HE-02 между задними нервюрами.

Сверить со строкой IPL
ELEVATOR CHANNEL

Концевые уголки профиля

Деталь по исходному IPL: SD75H6-6 · Количество: 1L+1R

Установите уголки на концы профиля с Cleco. Следующая фраза IPL обрывается; соединение профиля с задними нервюрами показано на HE-02.

Сверить со строкой IPL
CHANNEL L ANGLE Cleco the L angles to the ends of the channel. Cleco the channel to the

Клёпка профиля

Деталь по исходному IPL: A5

Соедините уголки и профиль с задними нервюрами A5 по чертежу.

Сверить со строкой IPL
RIVETS Rivet the L angles and the channel to the rear ribs.

Защитные втулки проводки

Деталь по исходному IPL: AN931-4-7 · Количество: 2

Установите резиновые проходные втулки AN931-4-7 в носовую нервюру и лонжерон.

Сверить со строкой IPL
GROMMET 1/4” ID Install the grommet in the nose rib and in the spar.

Согласовать цвета проводов

Деталь по исходному IPL: D33105

У кабеля и сервопривода разные цветовые обозначения. Запишите в таблицу, какие фактические цвета соединяются; используйте инструкцию привода.

Сверить со строкой IPL
Note the wire colors – the cable and the servo use different color codes. For future reference, make a chart to document which colors are connected together.

Левая задняя обшивка

Деталь по исходному IPL: SD75H6-9 · Количество: 1

Лючок сервопривода триммера находится снизу. Положите обшивку на верстак и заведите внутрь каркас. Верх обшивки соедините с задними нервюрами Cleco.

Сверить со строкой IPL
REAR SKIN – LEFT The access hole for the trim tab servo bottom side. Lay the skin flat on the workbench and slide the skeleton inside the skin. Cleco the top side to the rear ribs.

Правая задняя обшивка

Деталь по исходному IPL: SD75H6-8 · Количество: 1

Надвиньте обшивку на каркас. В средней части она перекрывает левую обшивку сверху.

Сверить со строкой IPL
REAR SKIN –RIGHT Slide the skin over the skeleton. Note: the middle portion overlaps the left skin.

Носовая обшивка

Деталь по исходному IPL: SD75H6-2 · Количество: 1

Нижнюю часть оставьте свисающей за край верстака. Верхнюю установите поверх задних обшивок и закрепите Cleco.

Сверить со строкой IPL
ELEVATOR NOSE SKIN Let the bottom portion of the nose skin overhang past the edge of the workbench and cleco the top side on top of the rear skins.

Усиление обшивки

Деталь по исходному IPL: SD75H6-4 · Количество: top

По SD75-HE-3 установите усиление поверх обшивок с Cleco.

Сверить со строкой IPL
ELEVATOR SKIN DOUBLERS See drawing SD75-HE-3 Cleco the doubler on top of the skins

Клёпка первой стороны

Деталь по исходному IPL: A5

Убедитесь, что узел ровно лежит на верстаке без крутки. Приклепайте обшивки к каркасу A5, оставив отверстия кабанчиков свободными.

Сверить со строкой IPL
RIVETS Check the assembly sits flat on the workbench (there is no twist). Rivet the skins to the skeleton. (except the holes for the control horn)

Вторая сторона

Деталь по исходному IPL: A5

Переверните сборку. Соедините задние нервюры с обшивкой Cleco. Притяните носовую обшивку поверх задней с помощью доски, распределяющей нажим без повреждения листа. Установите левую и правую носовые части и усиление Cleco.

Проверьте отсутствие крутки и приклепайте обшивки A5, кроме отверстий кабанчиков.

Сверить со строкой IPL
RIVETS Turn the assembly over. Cleco the rear ribs to the skin. Draw the nose skin to overlap on top of the rear skin (to avoid damaging the skin, lay a board across the skin to push down on the skin). Cleco the left and right nose skins. Cleco the doubler. Check there is no twist. Rivet the skins to the skeleton. (except the holes for the control horn)

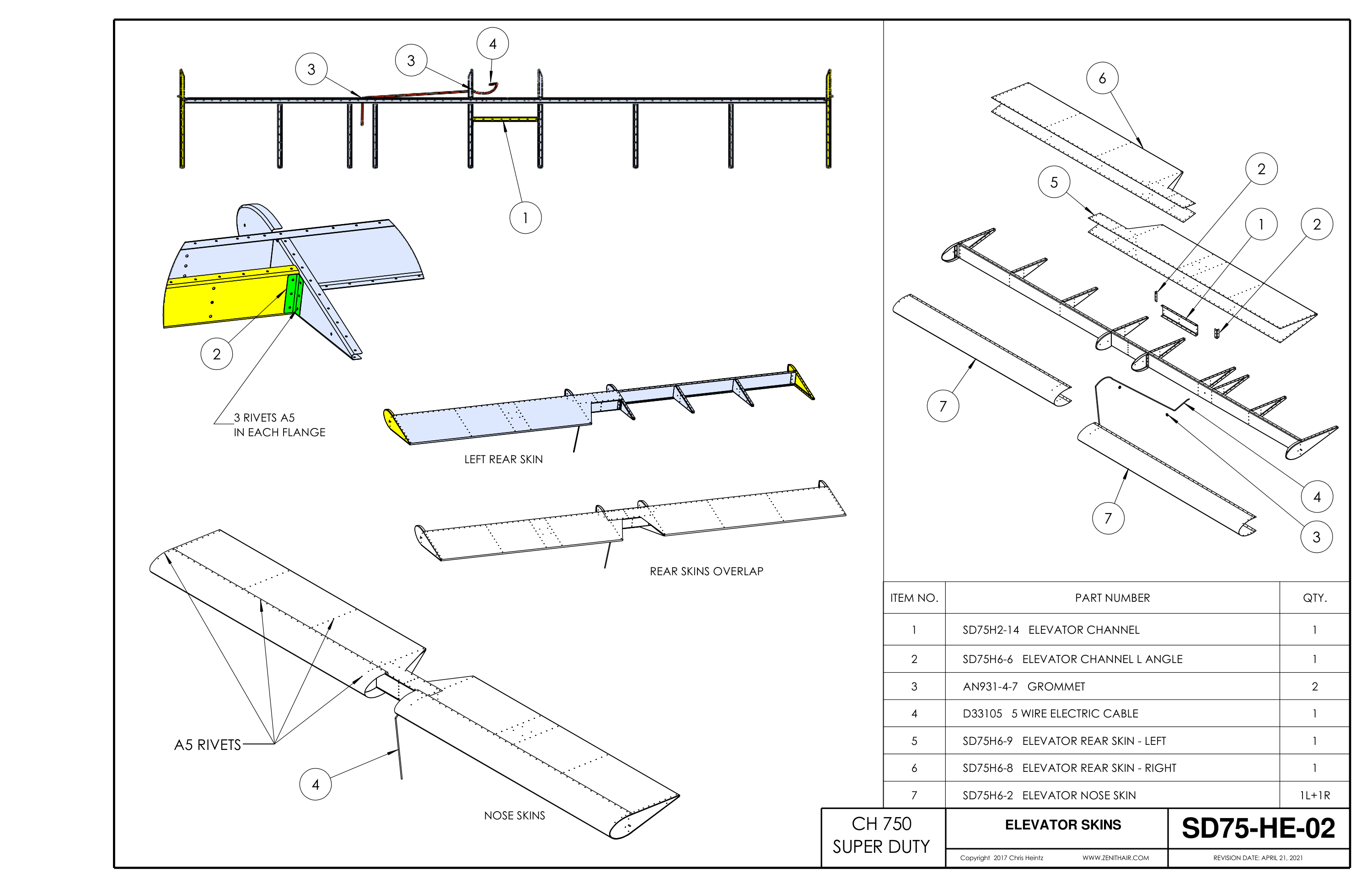

Сборочный чертёж SD75-HE-02

Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
