IPL HE-01 · REVISION: JULY 12, 2018. Исходный список помечен STANDARD 49% PARTS KIT: это порядок установки указанного набора, а не полная ведомость всего самолёта. Обозначения и комплектность из него сохранены отдельно от поздних исправлений.
Для текущего исполнения приоритет имеют применимые сборочные чертежи и их изменения. Старые фотографии могут не показывать новые детали. Инструкции Cruzer и STOL не подставляются вместо собственных SD-листов.
Изменения и особенности этого узла
На листе от 21.04.2021 слева четыре задние нервюры, справа три: дополнительная левая нужна для триммера. Отверстия и сопряжение внешнего шарнира сверяются по собственному листу.
Порядок установки по IPL
Верх концевой нервюры
Деталь по исходному IPL: SD75H1-5 · Количество: 1L+1R
Проведите линию через технологические отверстия по верхнему левому виду SD75-HE-01. Носок находится выше этой линии: так определяется верх нервюры.
Сверить со строкой IPL
Концевые уголки
Деталь по исходному IPL: SD75H2-15 · Количество: 2
Соедините уголок с концевой нервюрой Cleco.
Сверить со строкой IPL

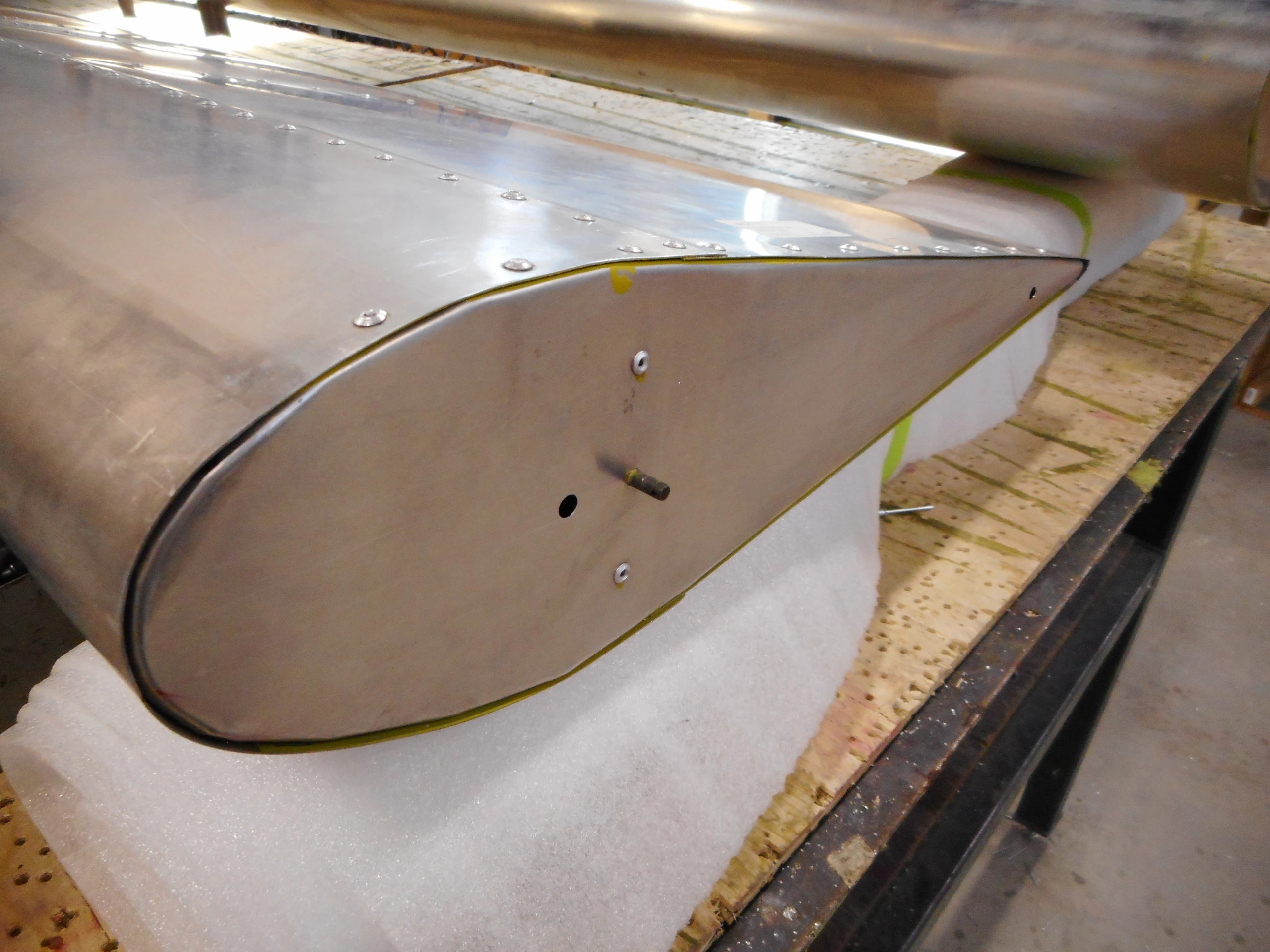

Палец внешнего шарнира

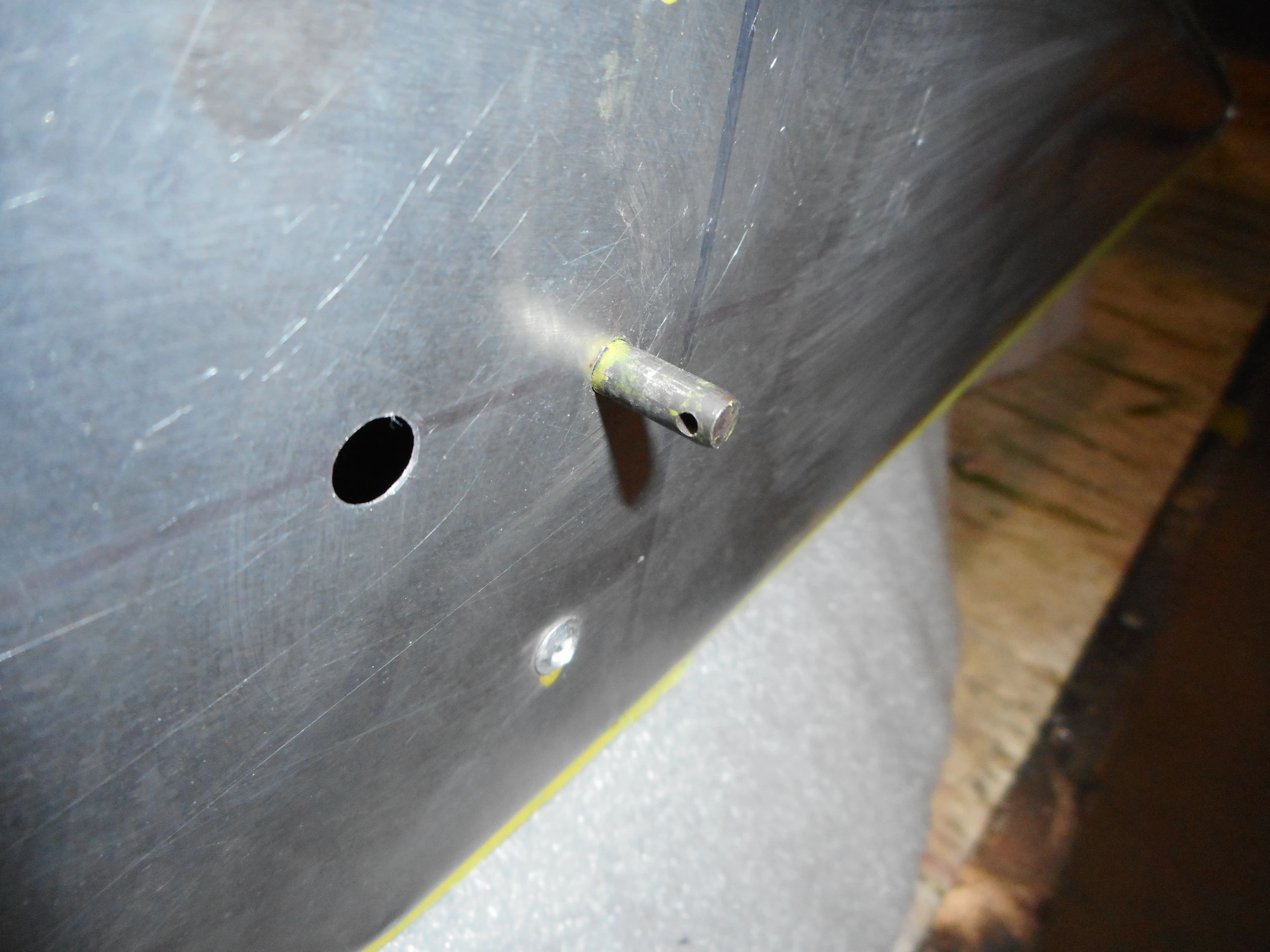

Деталь по исходному IPL: SD75H3-2 · Количество: 2
Просверлите среднее отверстие нервюры и уголка под палец по чертежу.
Сверить со строкой IPL
Концы лонжерона
Деталь по исходному IPL: SD75H3-5 · Количество: 1
Соедините уголки нервюр с концами лонжерона Cleco.
Сверить со строкой IPL
Носовые нервюры
Деталь по исходному IPL: SD75H1-6 · Количество: 1L+1R
Установите их на лонжерон с Cleco. Они клепаются вместе с задними нервюрами.
Сверить со строкой IPL
Задние нервюры
Деталь по исходному IPL: SD75H1-7 · Количество: 7
Нервюры симметричны. Справа три, слева четыре: дополнительная левая нужна для триммера.
Сверить со строкой IPL

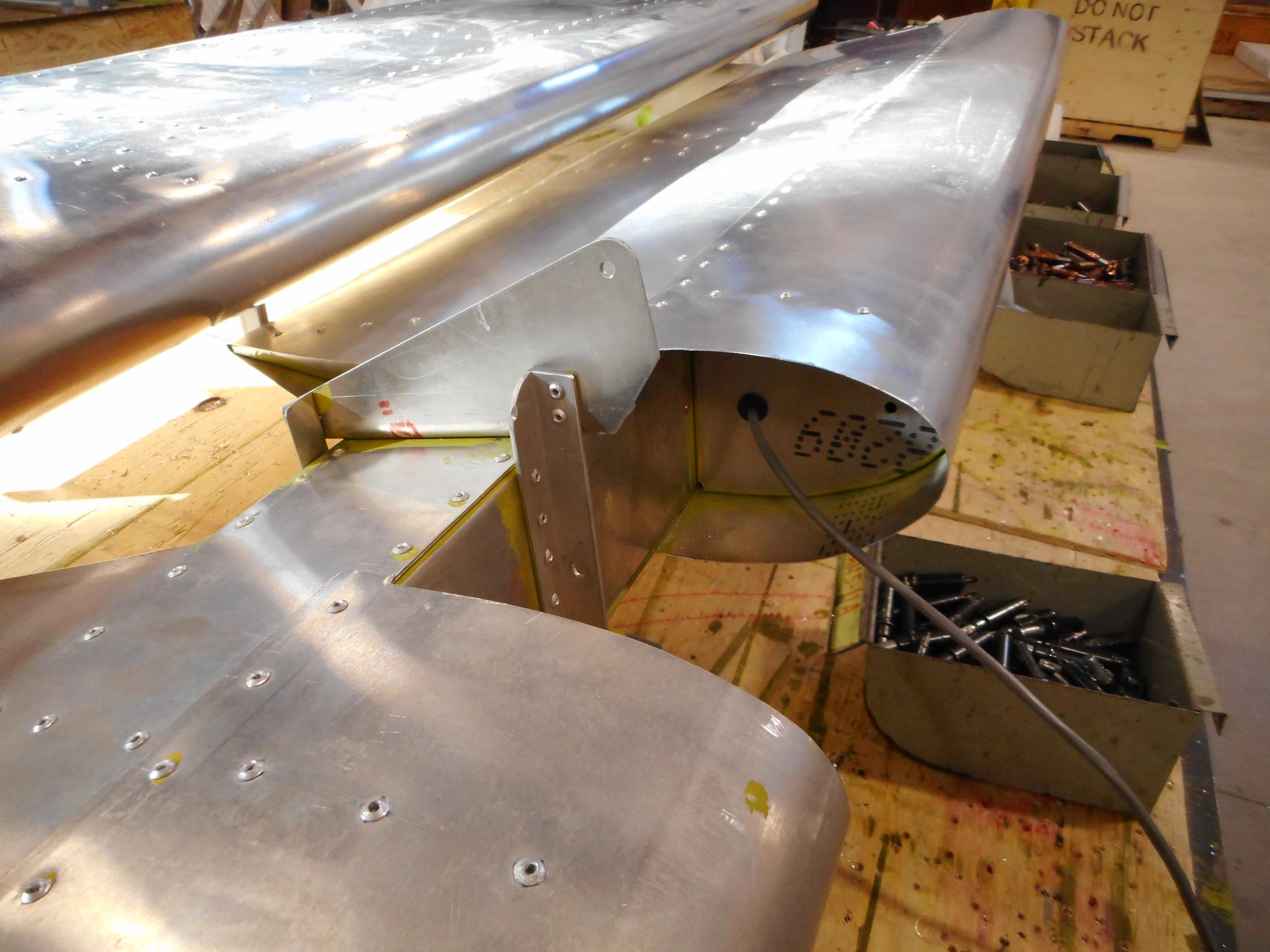

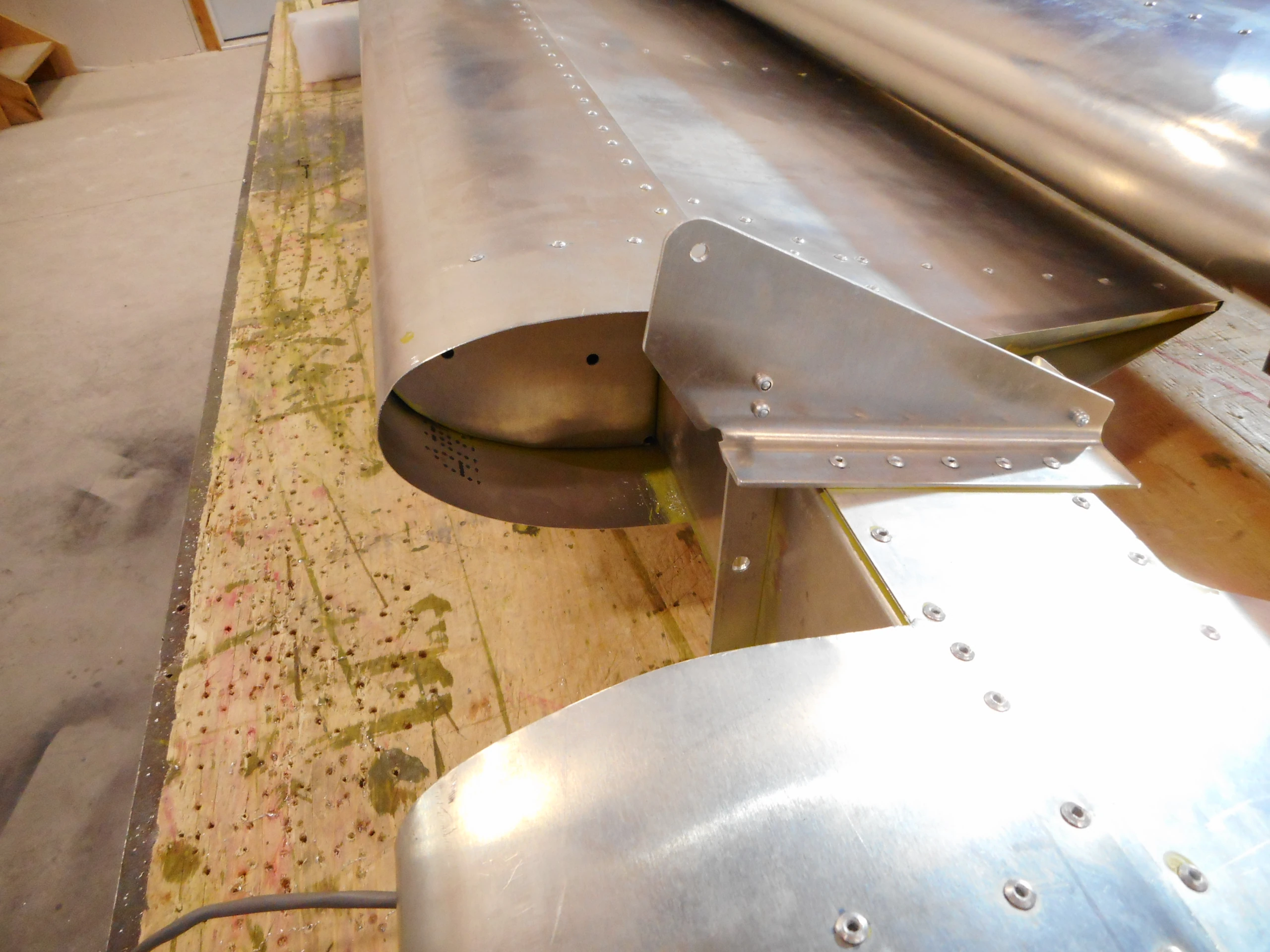

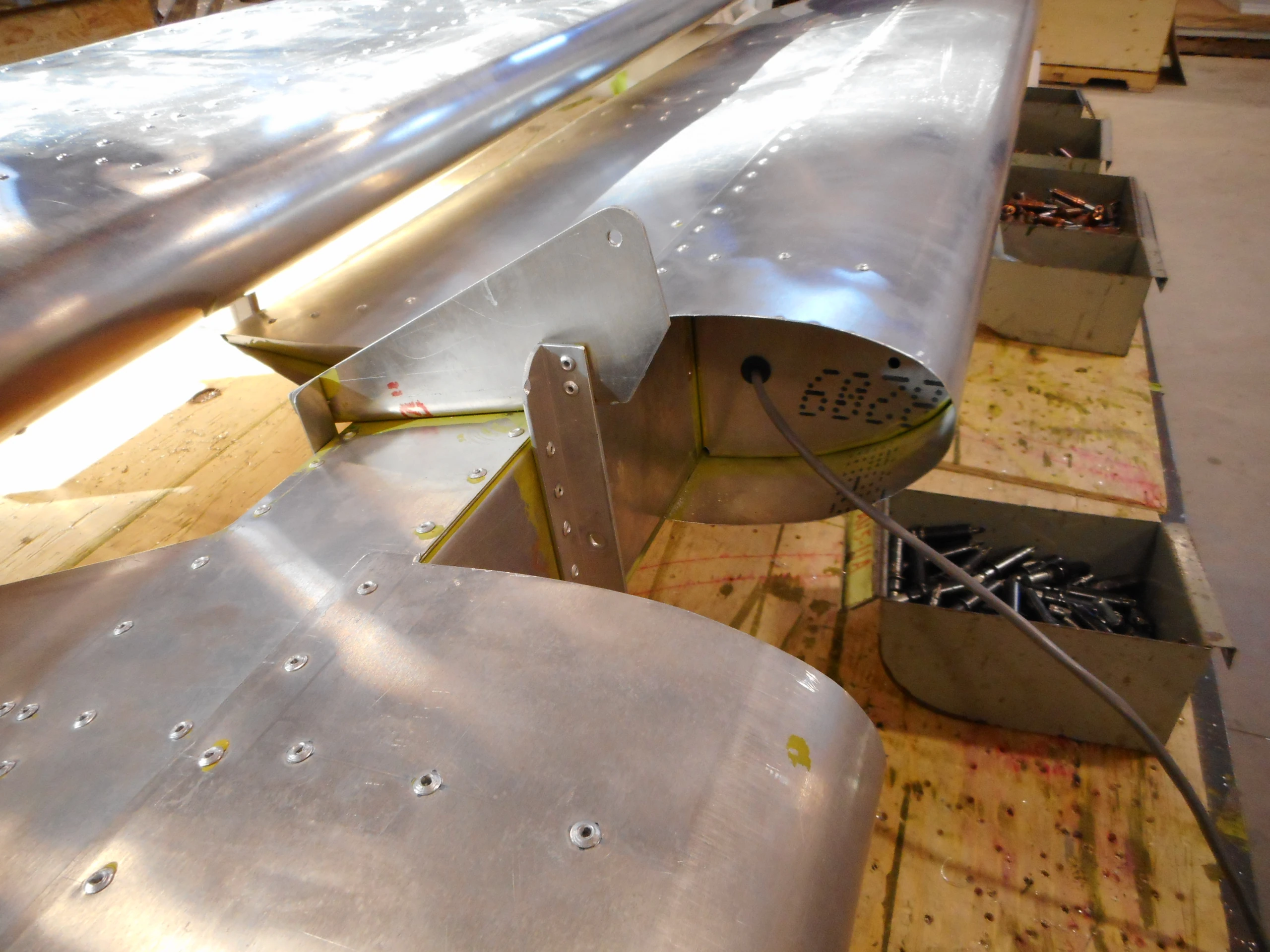

Клёпка концевых узлов
Деталь по исходному IPL: A5
Приклепайте концы лонжерона A5. Соедините уголок с нервюрой, лонжероном и внешним шарниром по схеме.
Сверить со строкой IPL

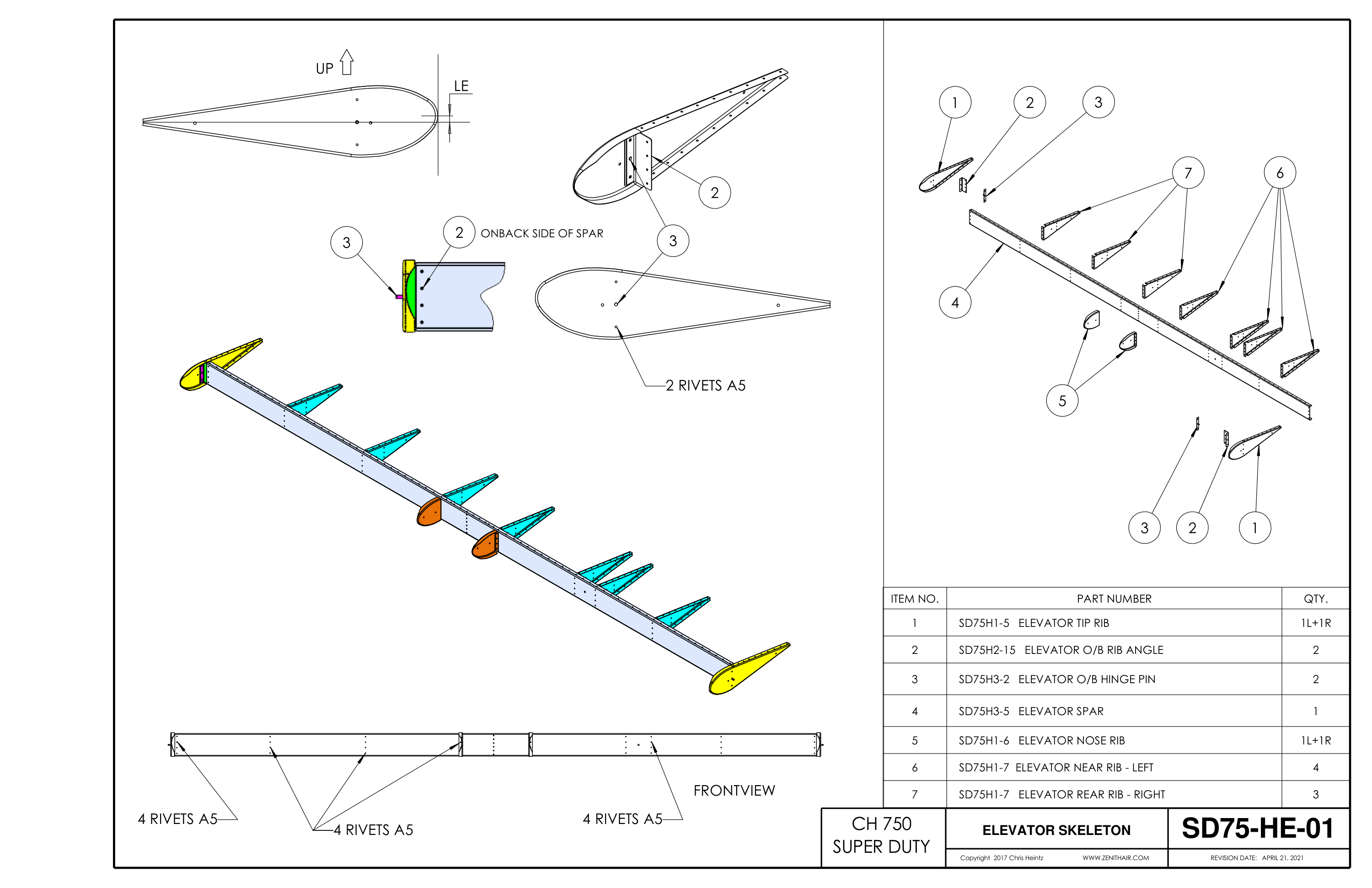

Сборочный чертёж SD75-HE-01
Полный лист из местного комплекта: сохранены геометрия, таблица деталей и размеры. Дата листа может отличаться от IPL; поздние поправки указаны выше.
