Тяги управления флаперонами

Источники и применимость

Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.

Тяги управления флаперонами — Шарниры и контргайки — Шарниры и контргайки
Обозначение в исходном альбоме
2A — ROD ENDS AT THE BELLCRANK.jpg

Связь ручки со смесителем

Лист SD75-CC-03, 08.06.2021. При вертикальной ручке левый и правый качающиеся рычаги смесителя горизонтальны. Две горизонтальные тяги LS75C2-1 соединяют ручку и смеситель; вертикальные LS75C1-10 идут к флаперонам.

Размеры тяг: расхождение редакций

На показанном листе вертикальная сборка имеет размер 705, горизонтальная — 334 между осями. В журнале есть более ранняя запись 343 для горизонтальной тяги. Это расхождение редакций: не меняйте местами 334 и 343 и не подбирайте длину по изображению. Для фактической сборки нужна применимая редакция размерного узла.

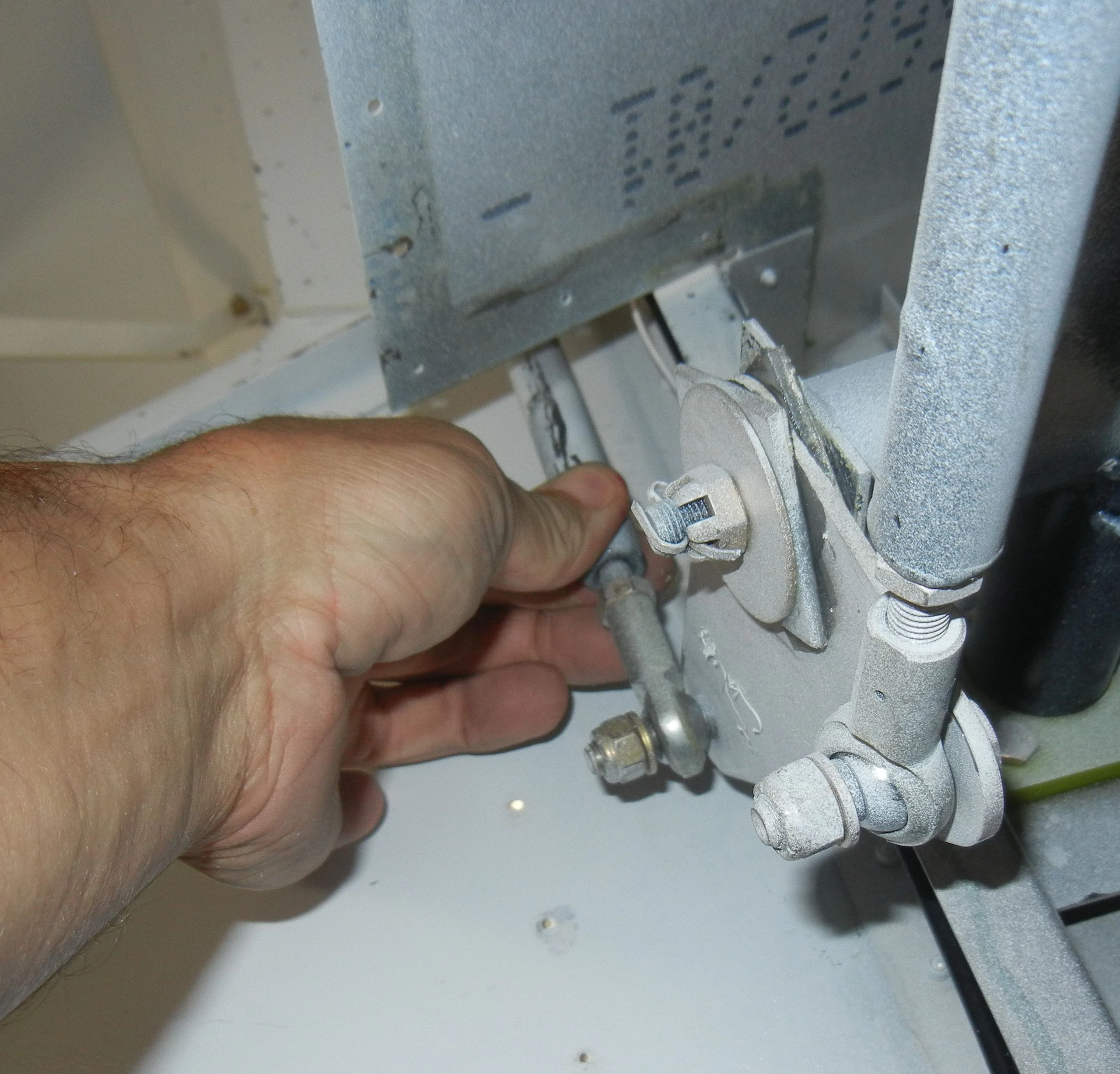

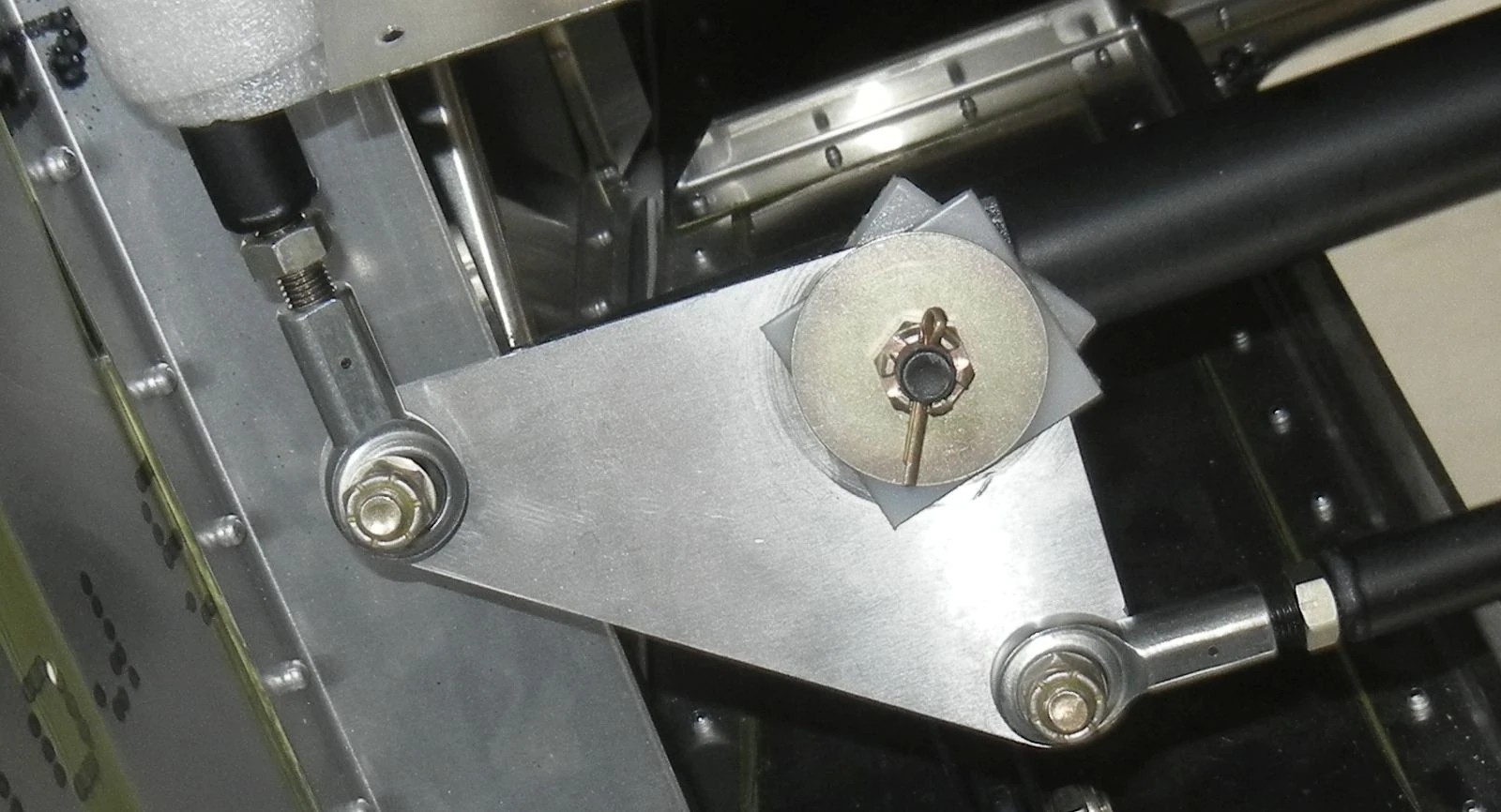

Шарниры и контргайки

Наконечники CW-5-12 фиксируются контргайками AN316-5R, зацепление резьбы проверяется по смотровым отверстиям. Крепёж соединений — AN5-11A; втулки C75C2-2, тонкие шайбы AN960-516L и самоконтрящиеся AN365-524 расположены по разнесённому виду.

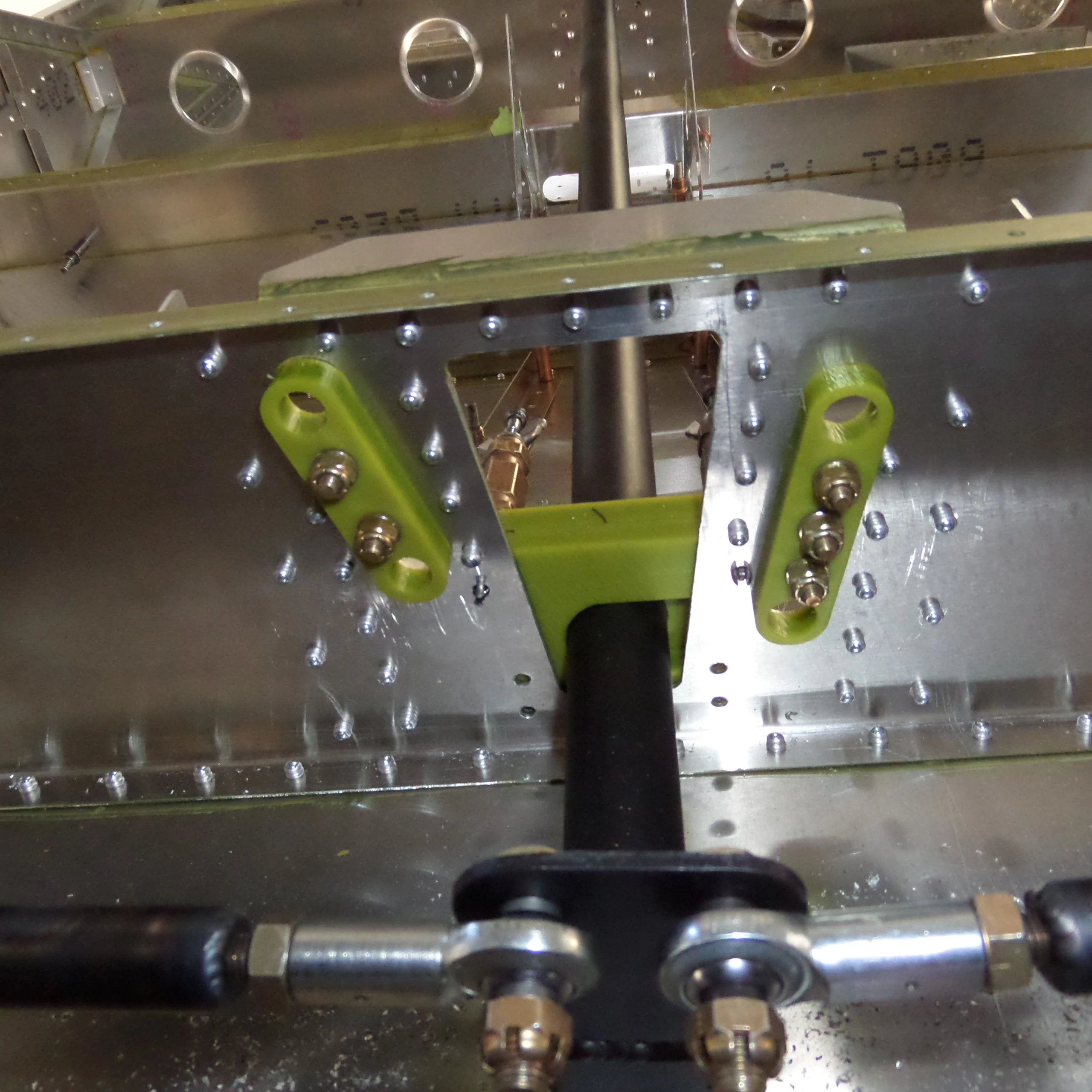

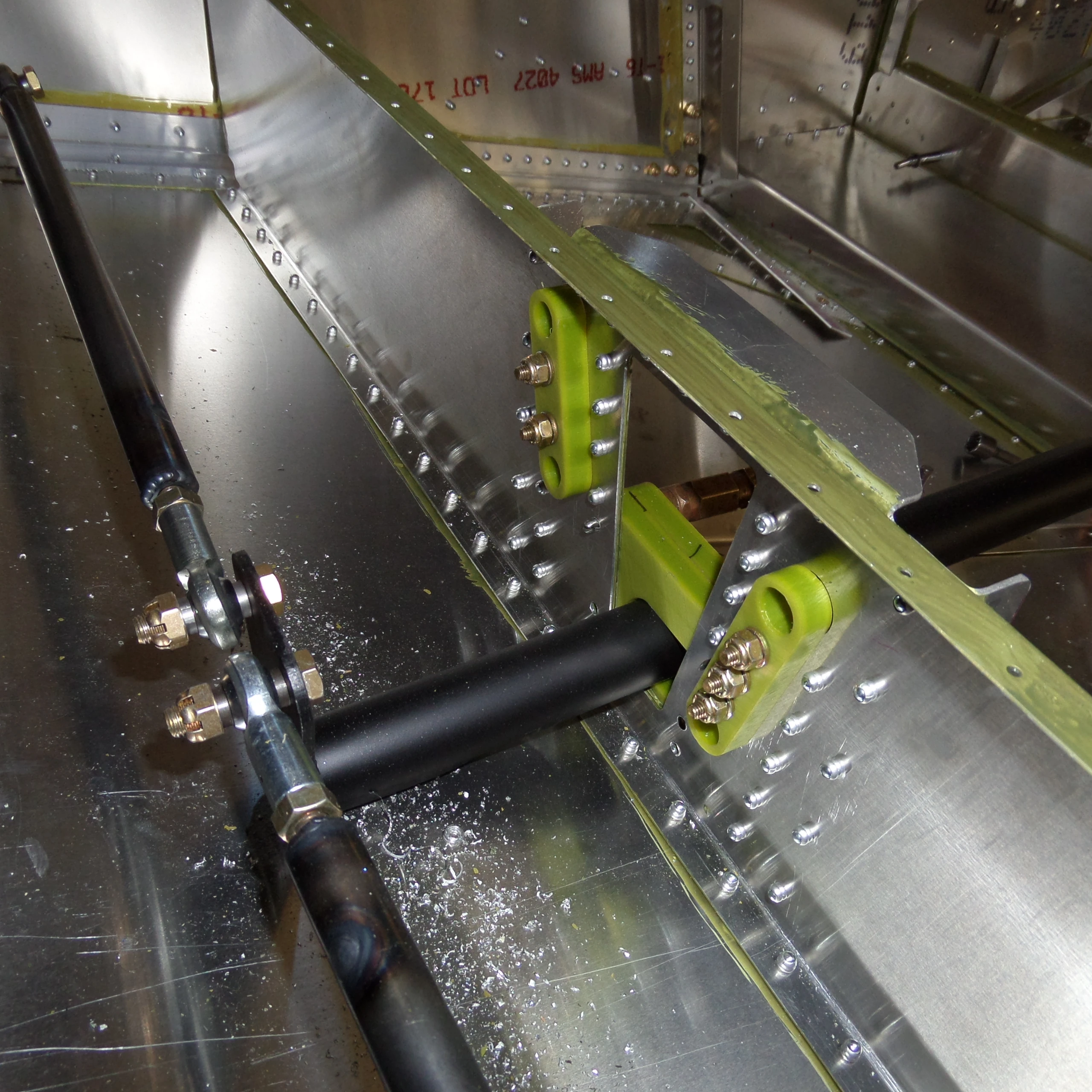

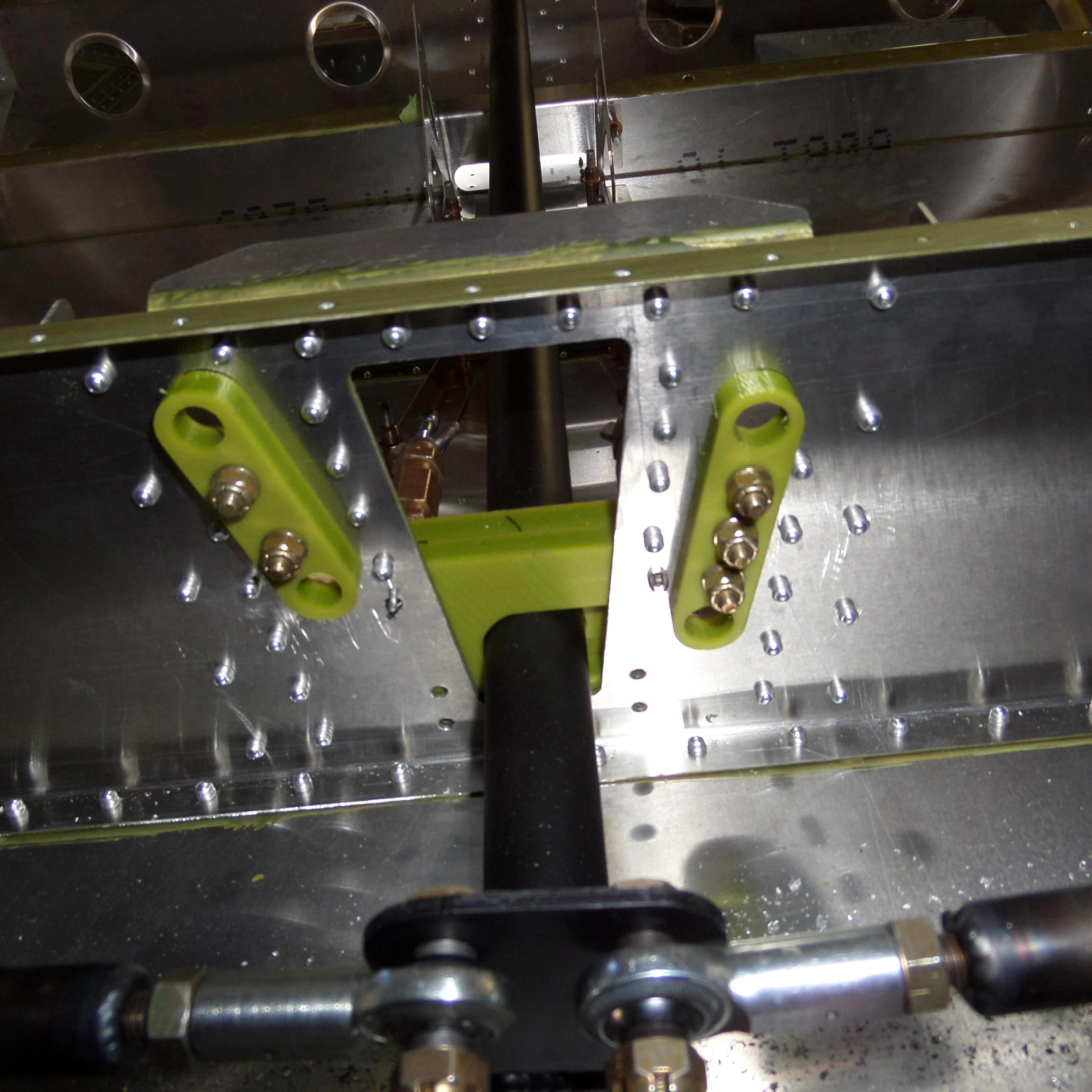

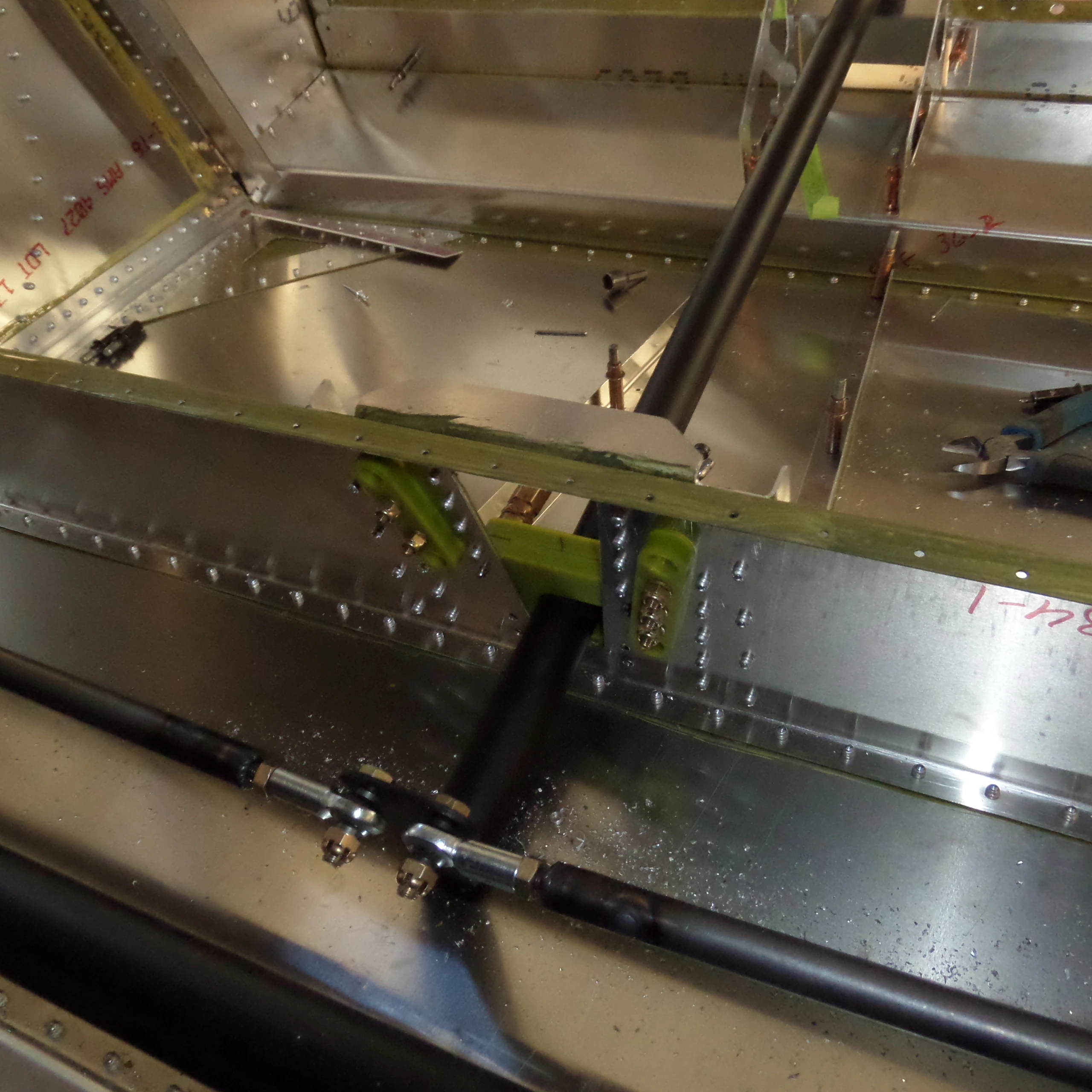

Примерка и окончательное крепление

Важно из подписей альбома: корончатые гайки на старых фотографиях использованы только для примерки. При окончательной установке применяются надлежащие самоконтрящиеся гайки по листу, а стальные детали должны быть окрашены. Проверьте затяжку контргаек после регулировки.

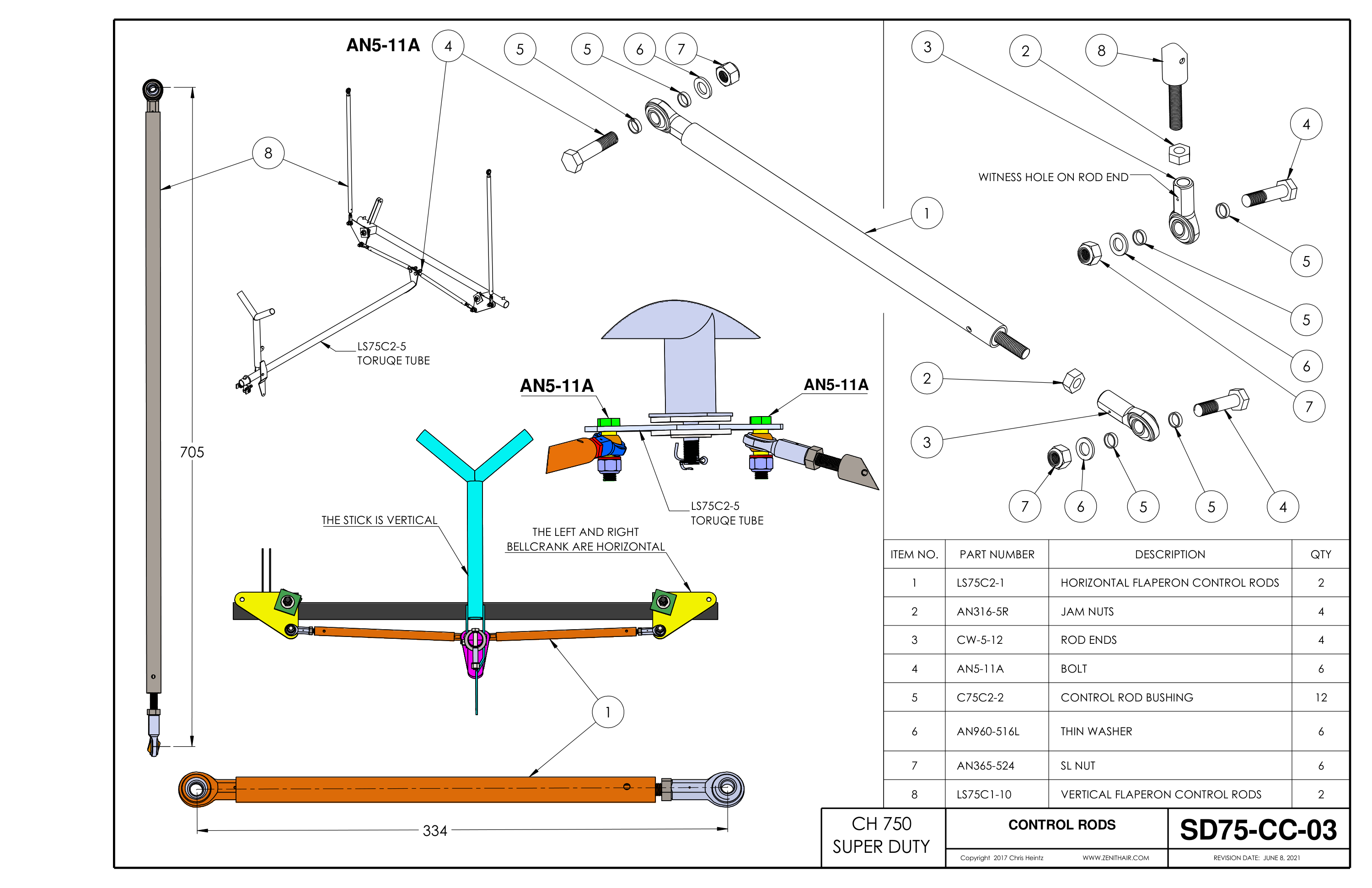

Полный сборочный лист: размеры и таблица деталей

На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
