Труба управления, ручка и упоры

Источники и применимость

Русские пояснения подготовлены по собственным сборочным листам и фотографиям из местного комплекта CH 750 SD. Полные размерные виды и таблицы сохранены ниже. Редакцию и комплектацию проверяйте перед работой: старые фотографии могут отличаться от изменённых листов.

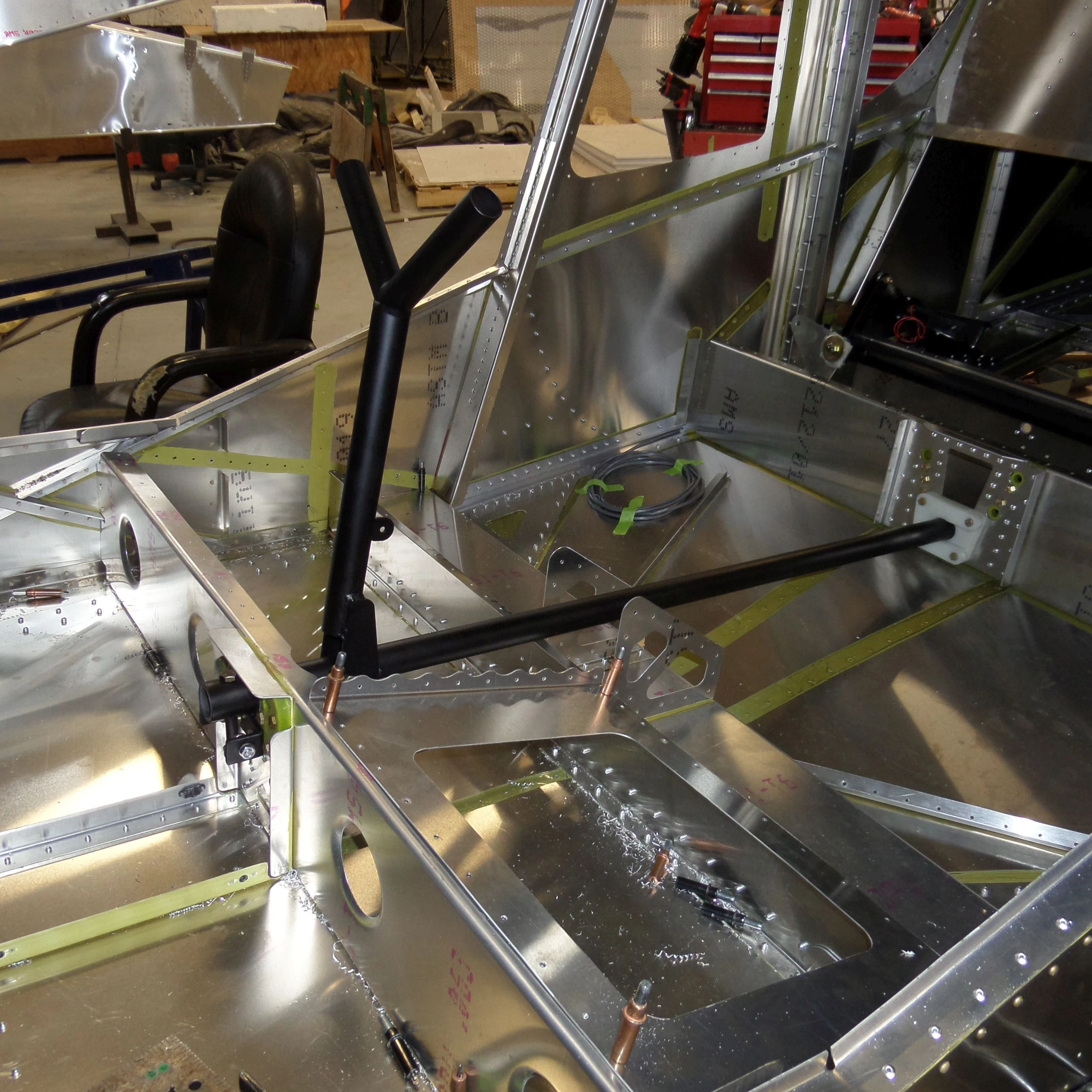

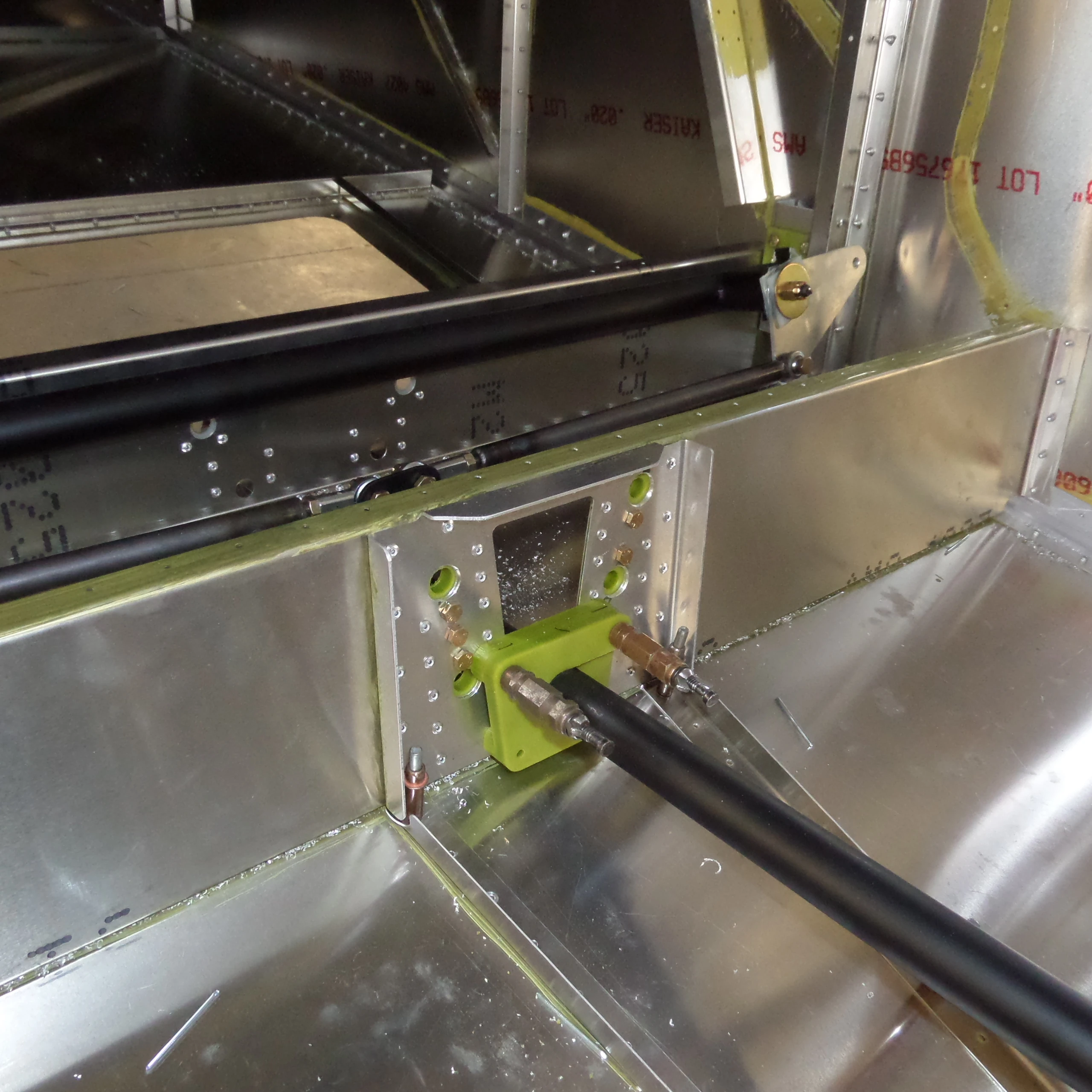

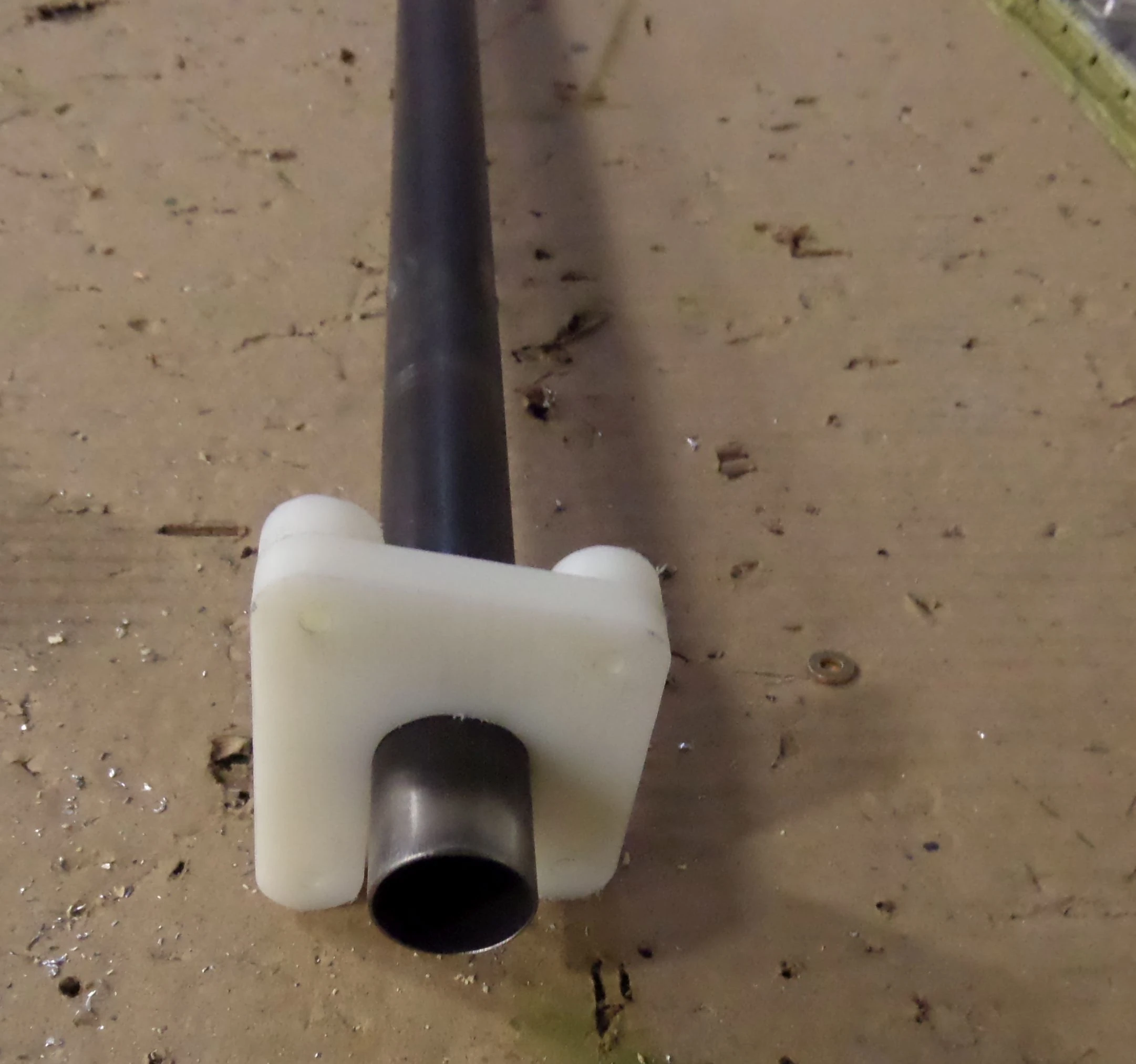

Примерка трубы в опорах

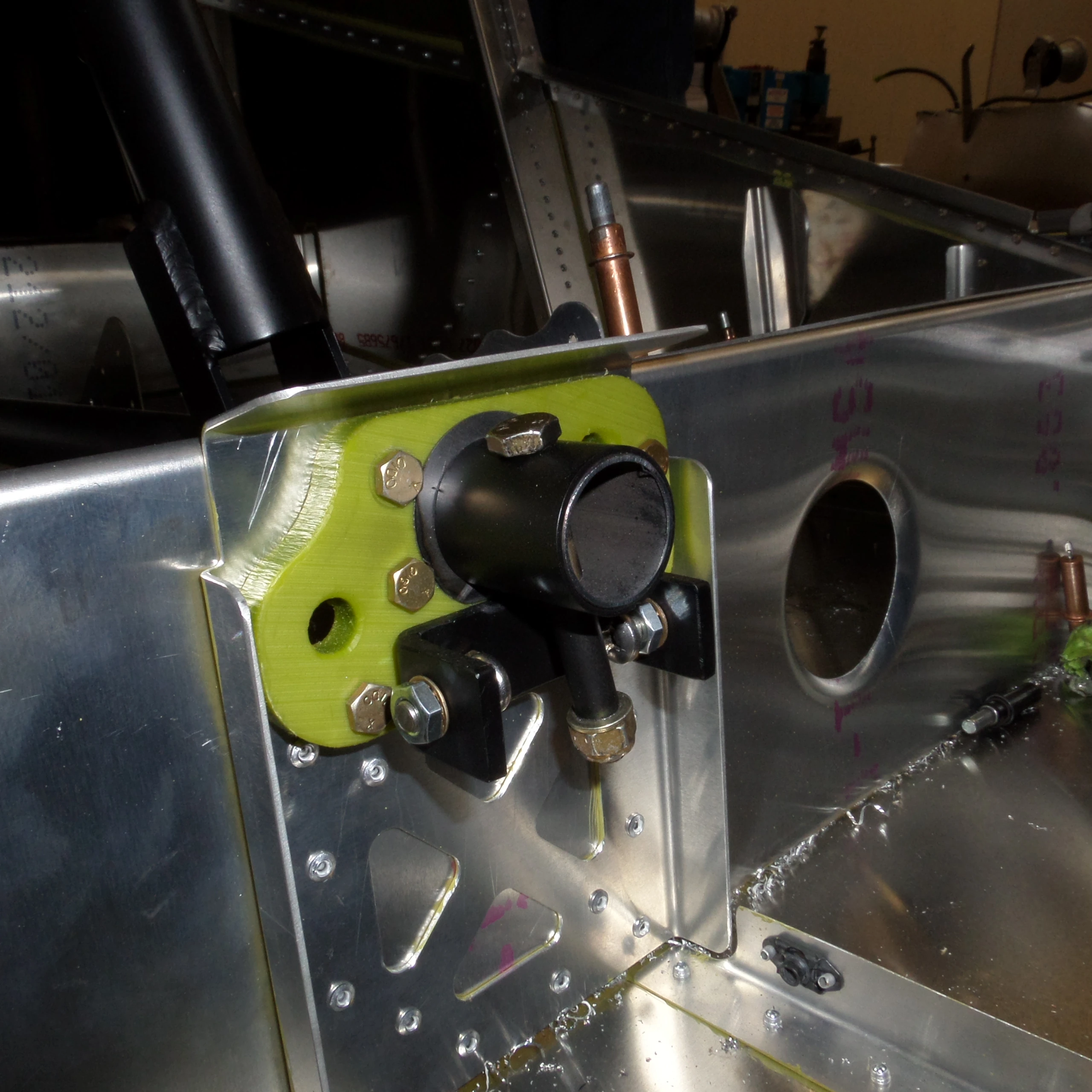

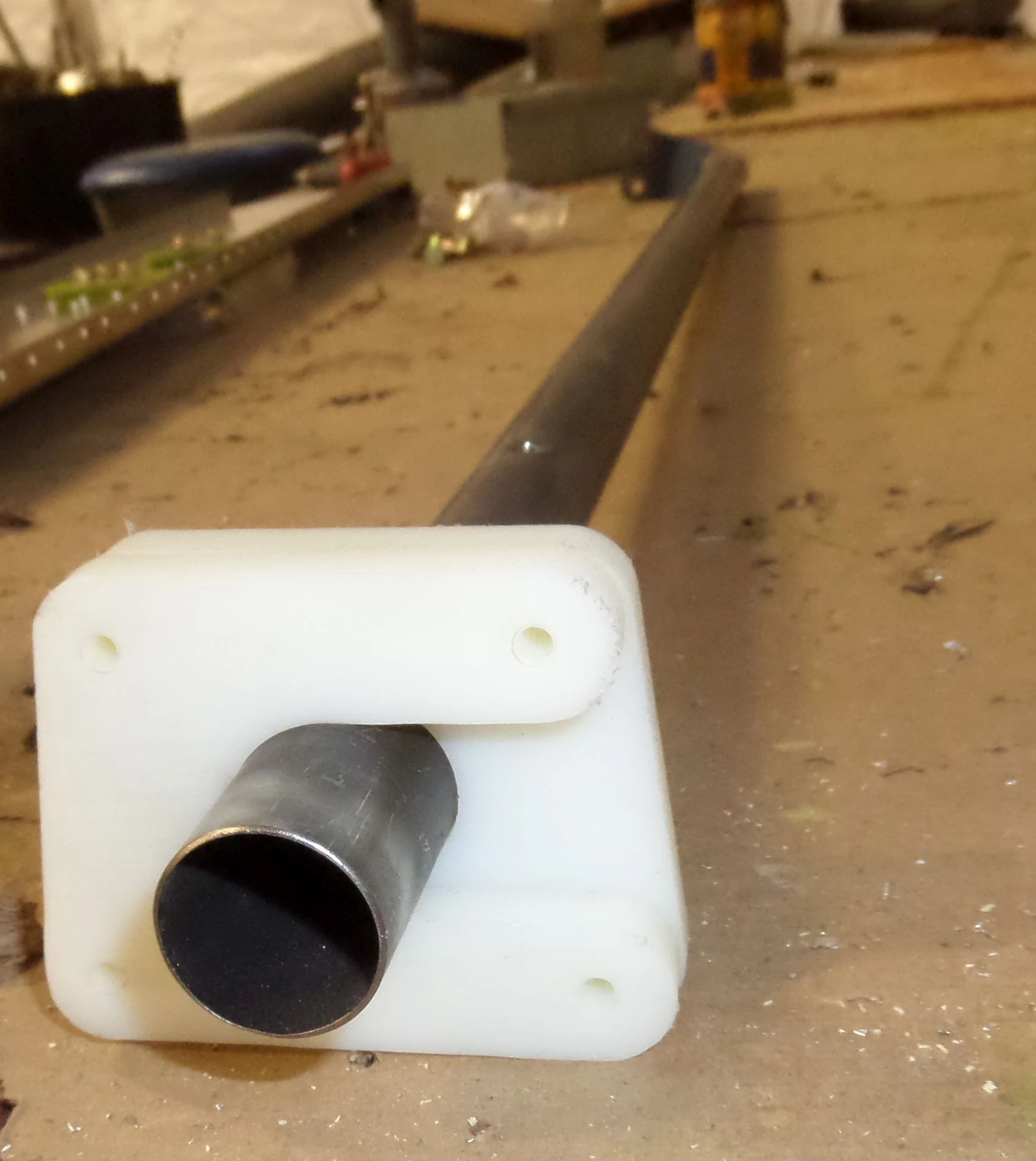

Лист SD75-CC-02, 21.04.2021. Передняя опора трубы относится к FF-03, задняя — к FR-04. Сначала выполните примерку трубы LS75C41-1 в обоих подшипниках, как показано в альбоме.

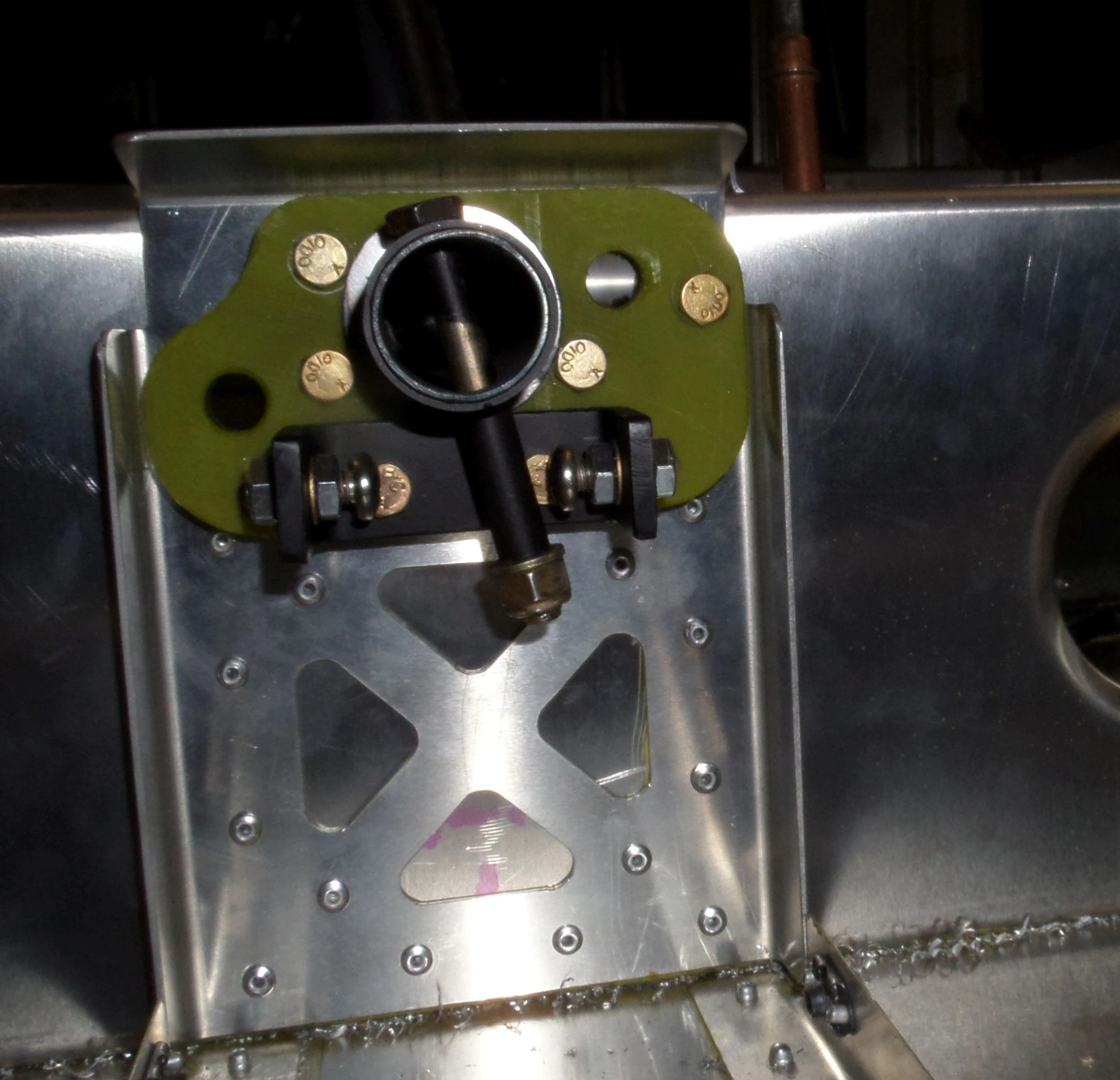

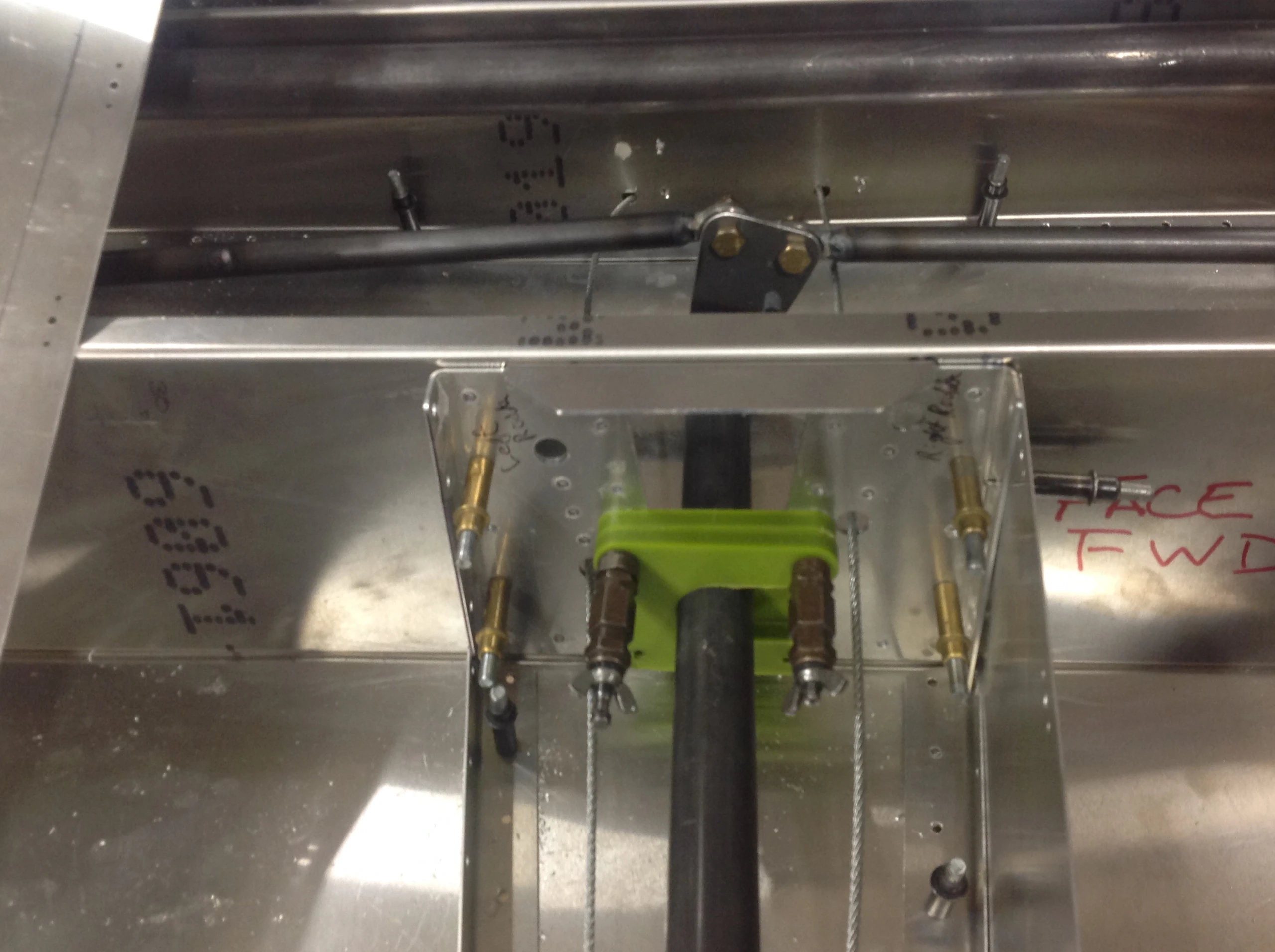

Кронштейн упоров

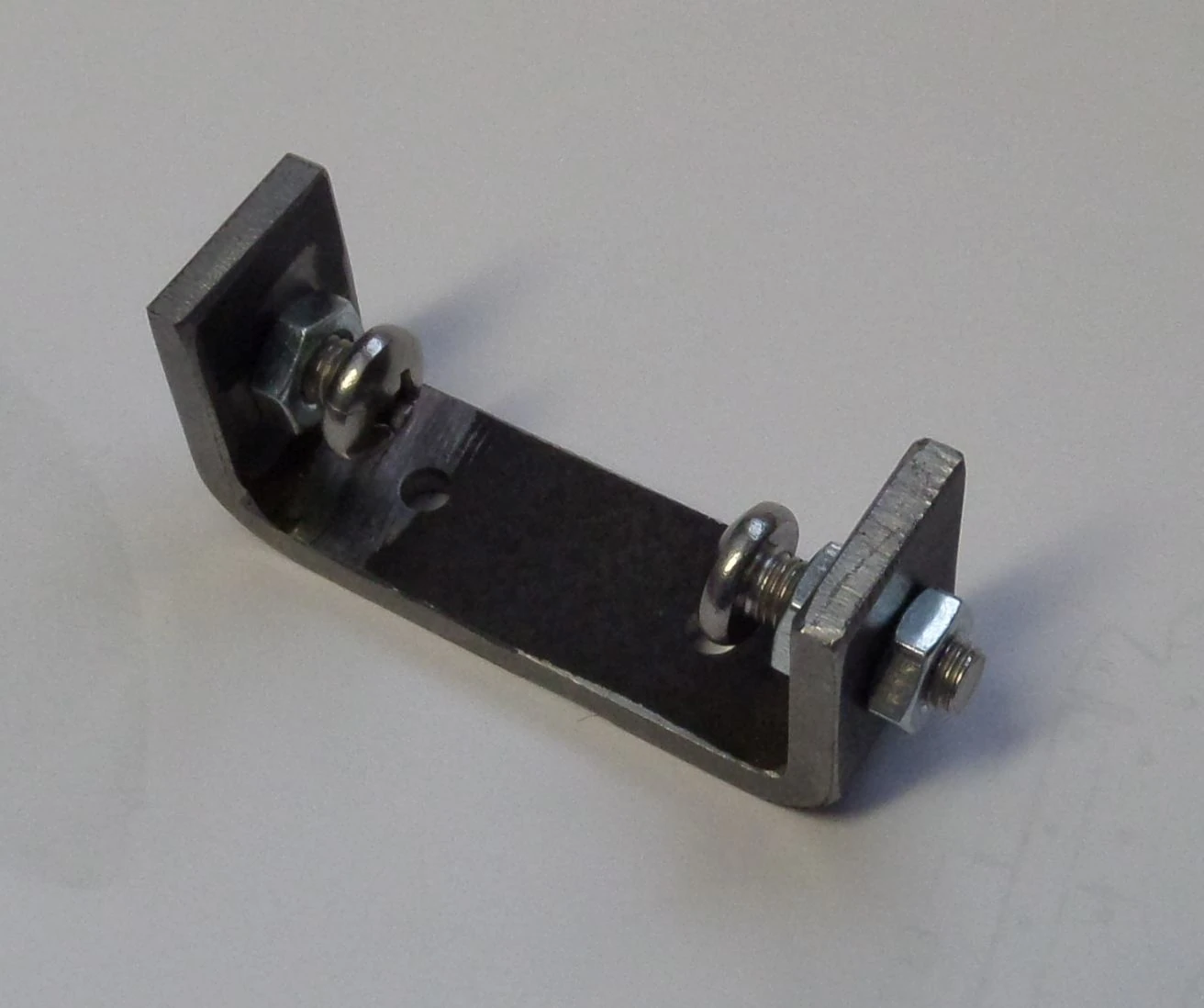

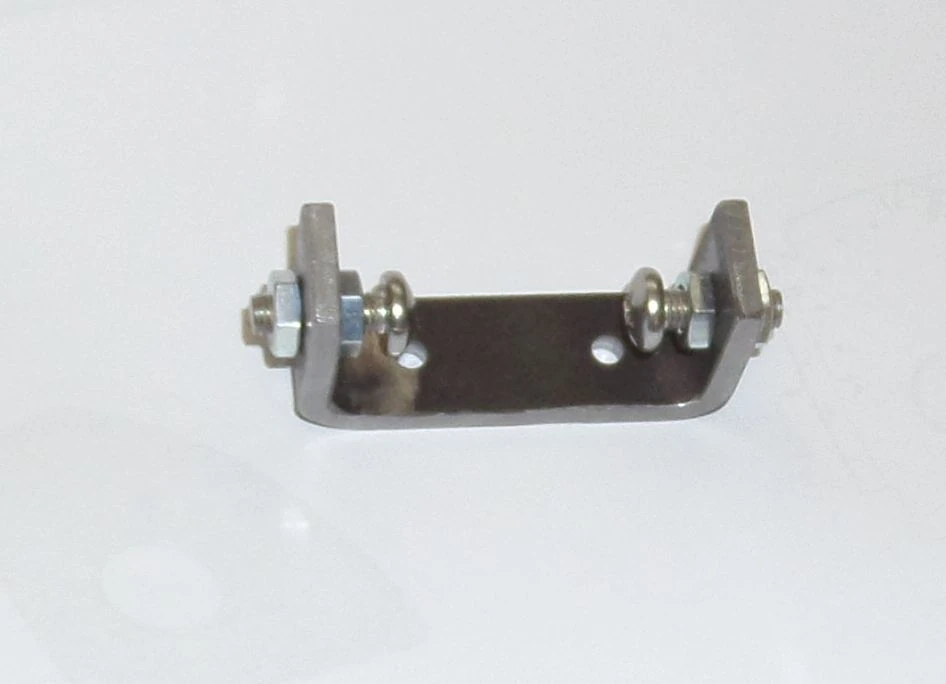

Кронштейн упоров элеронного хода LS75Z1-12 крепится двумя AN3-10A. Регулировочные винты 90272A630, тонкие гайки 91078A205 и стопорные шайбы MS35333-40 показаны отдельными позициями; зубчатые шайбы находятся под гайками, всего четыре.

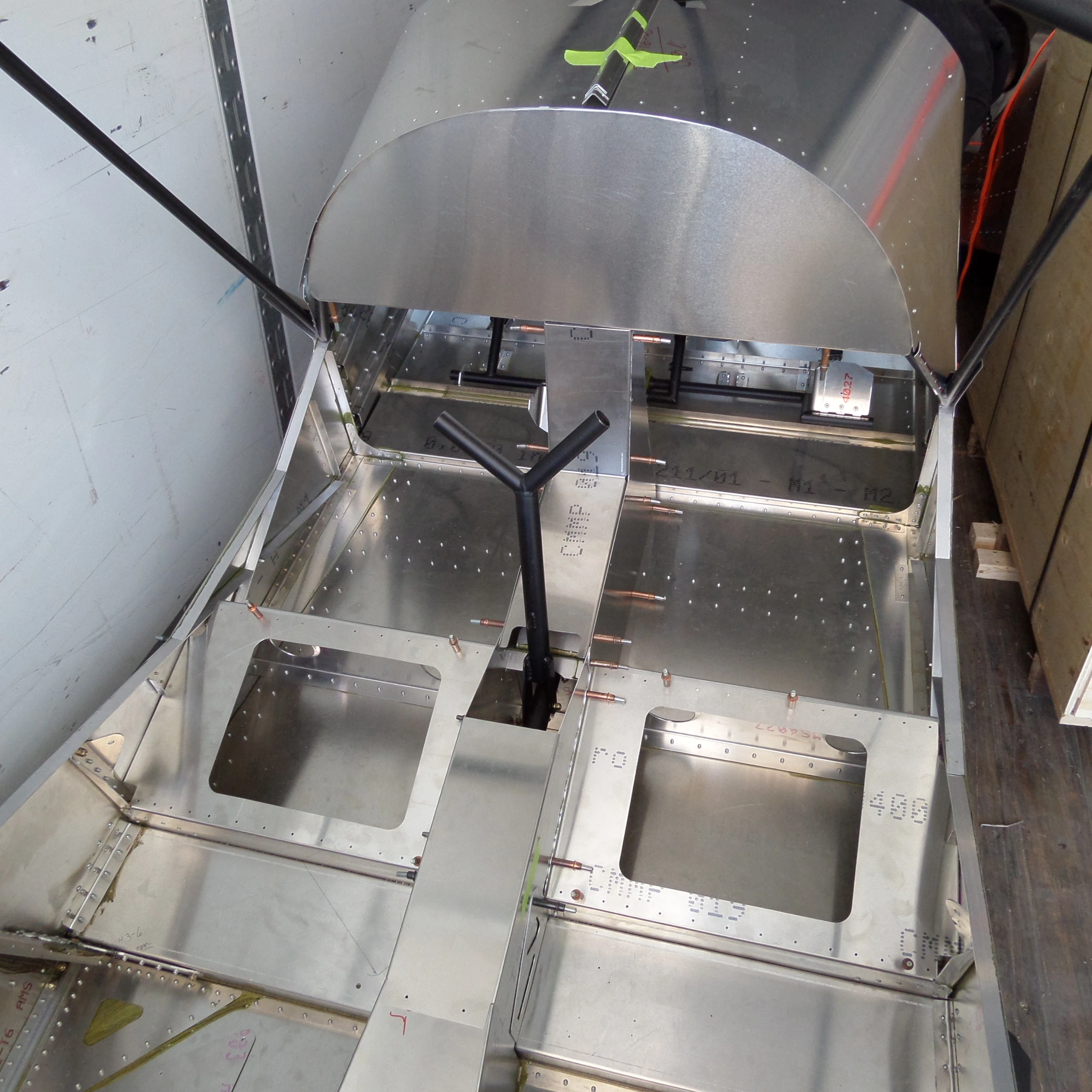

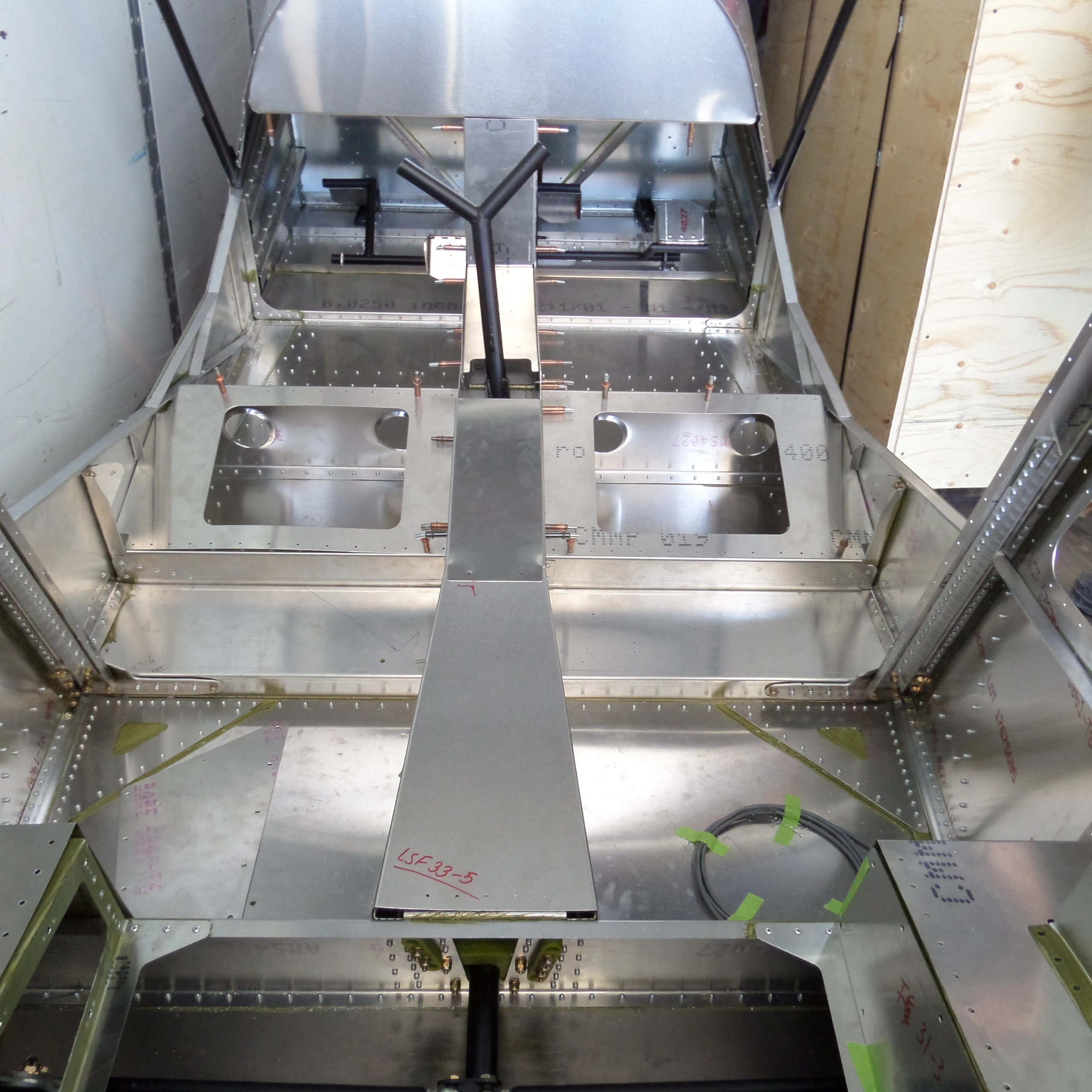

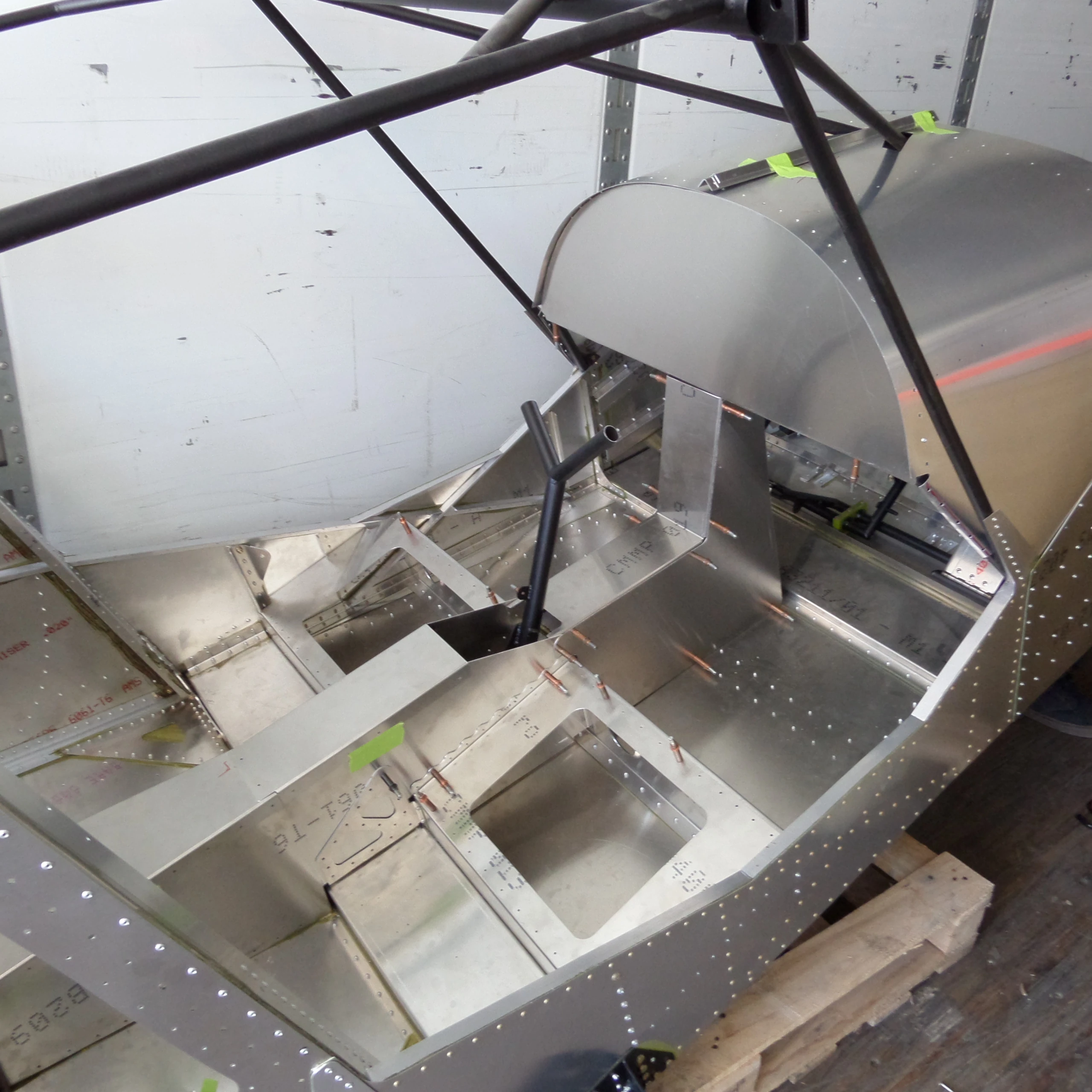

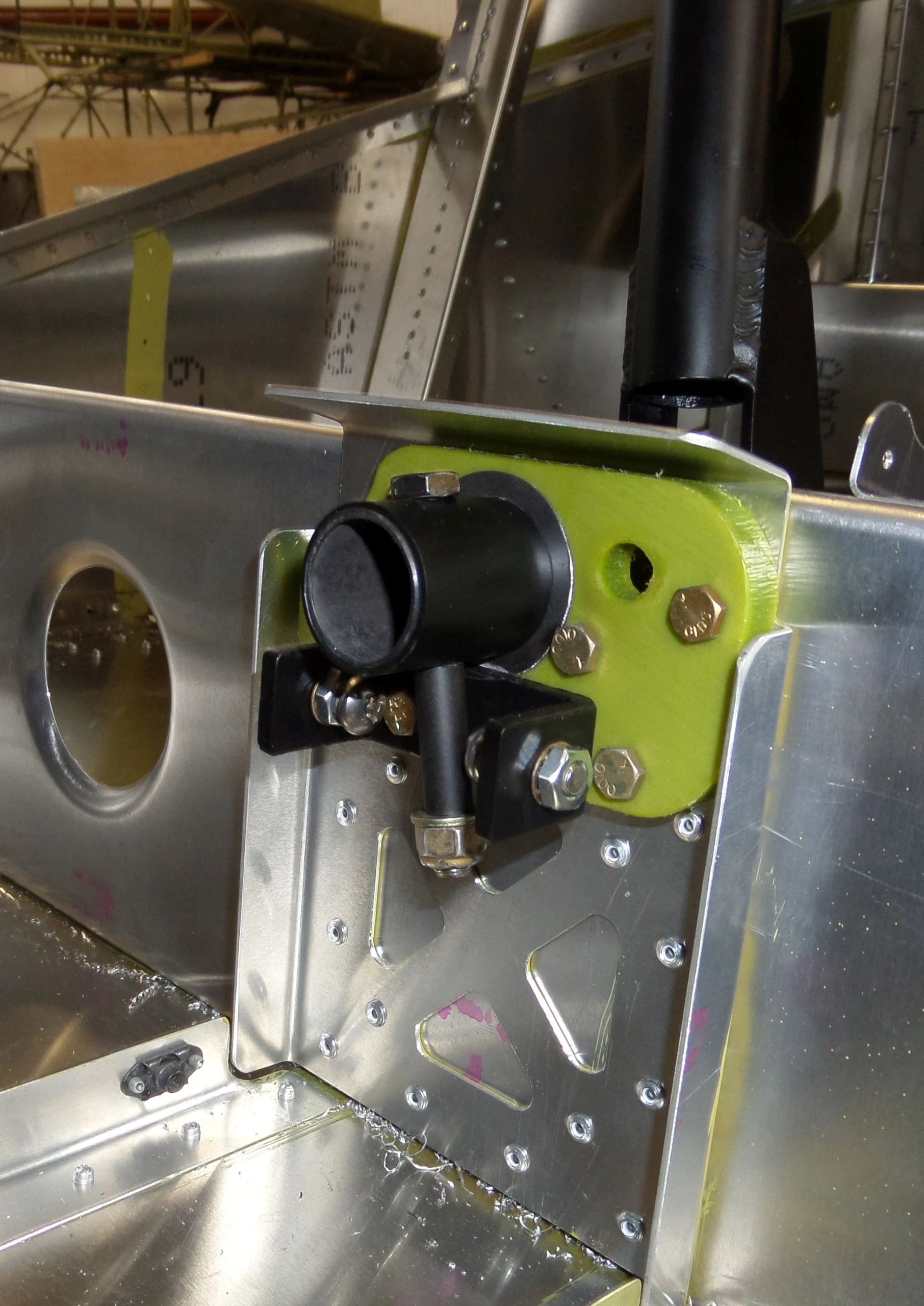

Ручка и стопорные детали

Ручка LS75C41-2 установлена с втулкой C75C2-8, болтом AN3-17A и нержавеющей прокладкой 3088A417. Стопорное кольцо LS75C2-9, AN5-26A и втулка упора LS75Z1-13 показаны отдельно. Не заменяйте AN5-26A болтом, случайно подписанным на старом снимке.

Окончательная проверка

Окончательные углы и упоры проверяются с подключёнными тягами и флаперонами по ZZ-09. Одно только свободное перемещение ручки в кабине не подтверждает правильное направление всех органов управления.

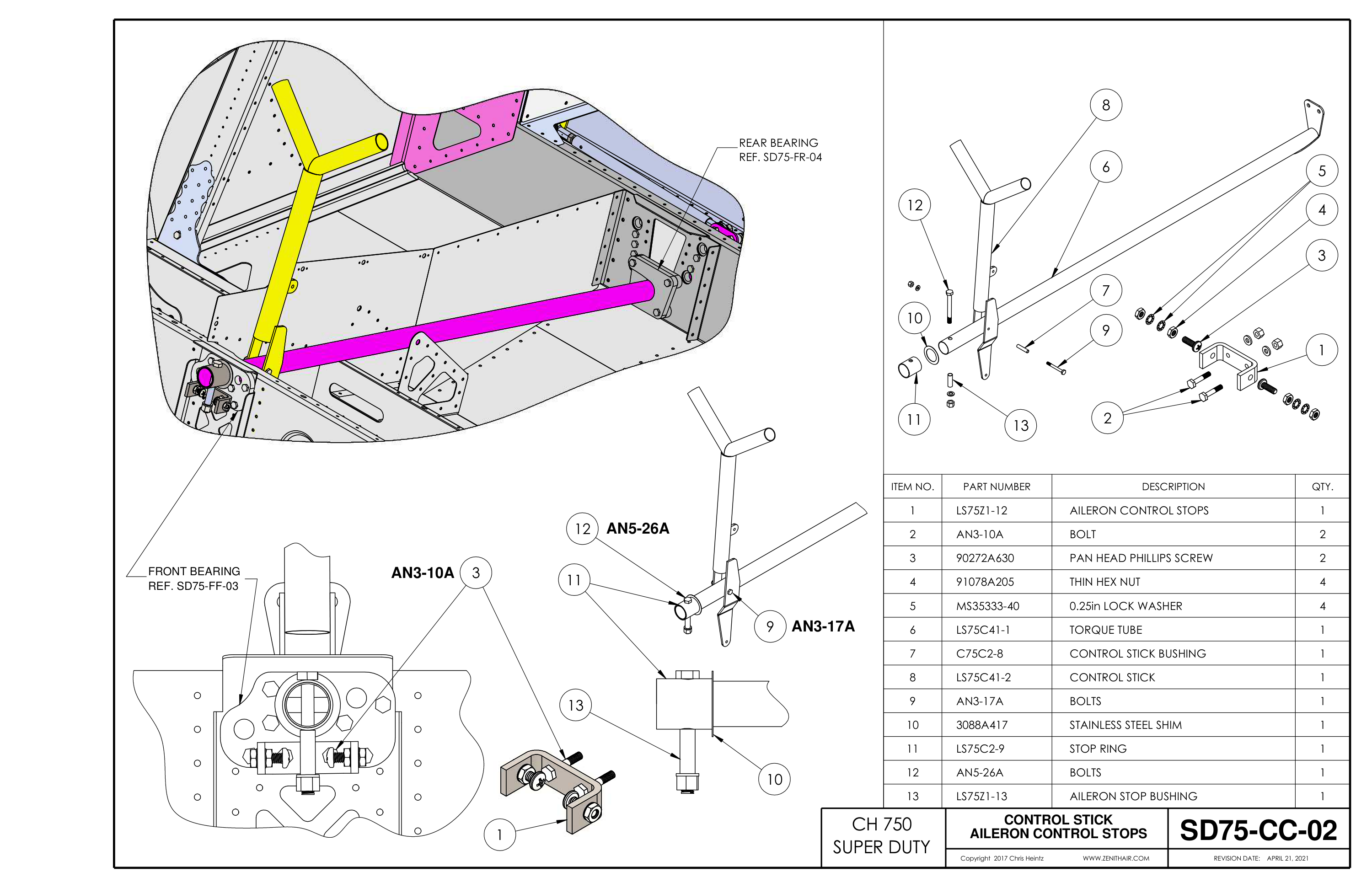

Полный сборочный лист: размеры и таблица деталей

На полном листе сохранены все размерные виды, выноски и позиции. Дата и исполнение проверяются по указанной редакции.
