Раздел C75-WA-1 относится к каркасу крыла Cruzer с деталями, имеющими совмещённые заводские отверстия. Фотографии дополняют чертежи; при расхождении преимущество имеют применимые чертежи. Допуски и приёмы работы проверяйте по Construction Standards for Zenair Light Aircraft.

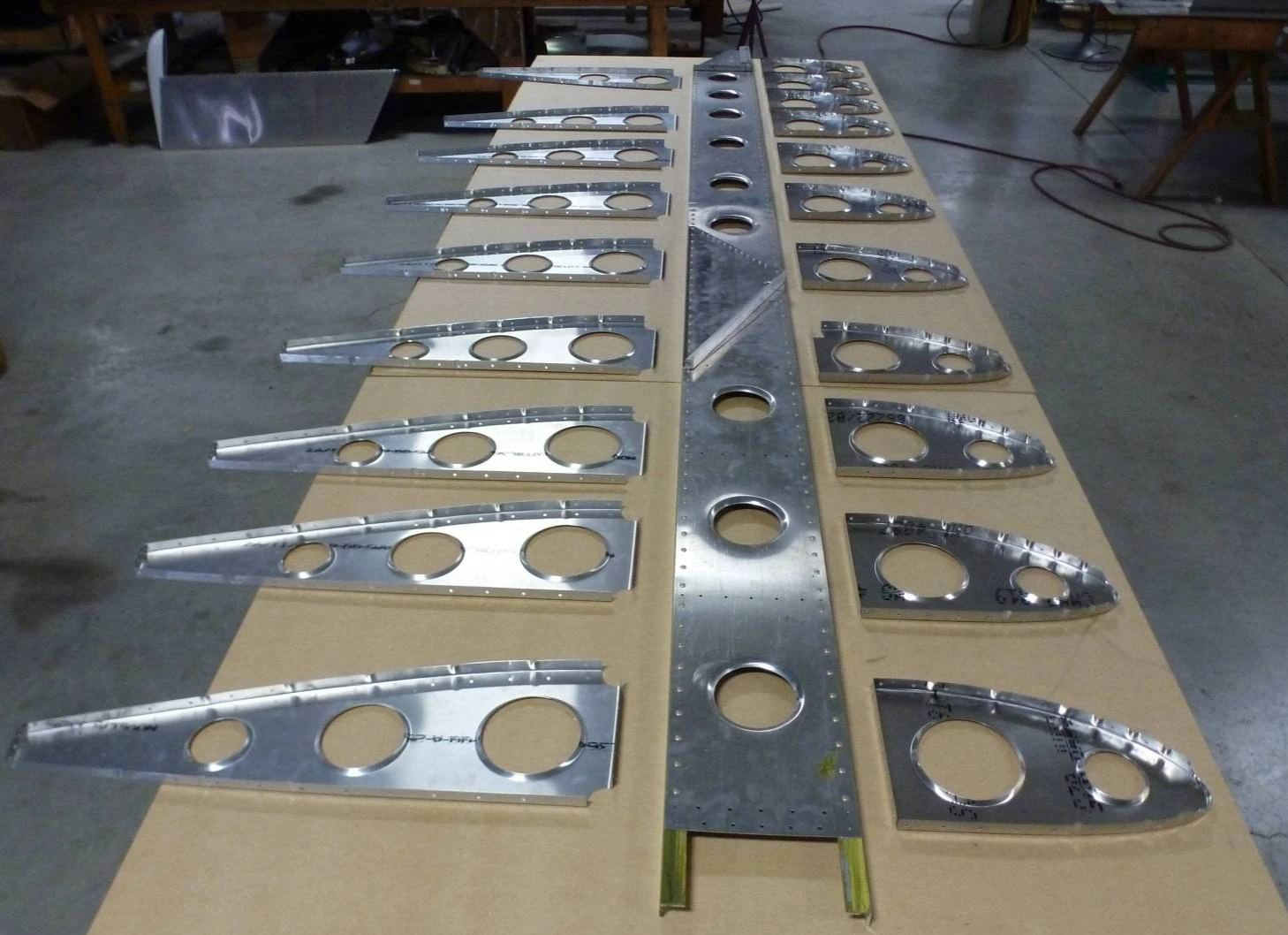

Разделите левый и правый лонжероны C75W2 заводской сборки. Отверстия в полках сначала рассверлите #30, затем #20; повторённая в источнике строка описывает ту же последовательность.

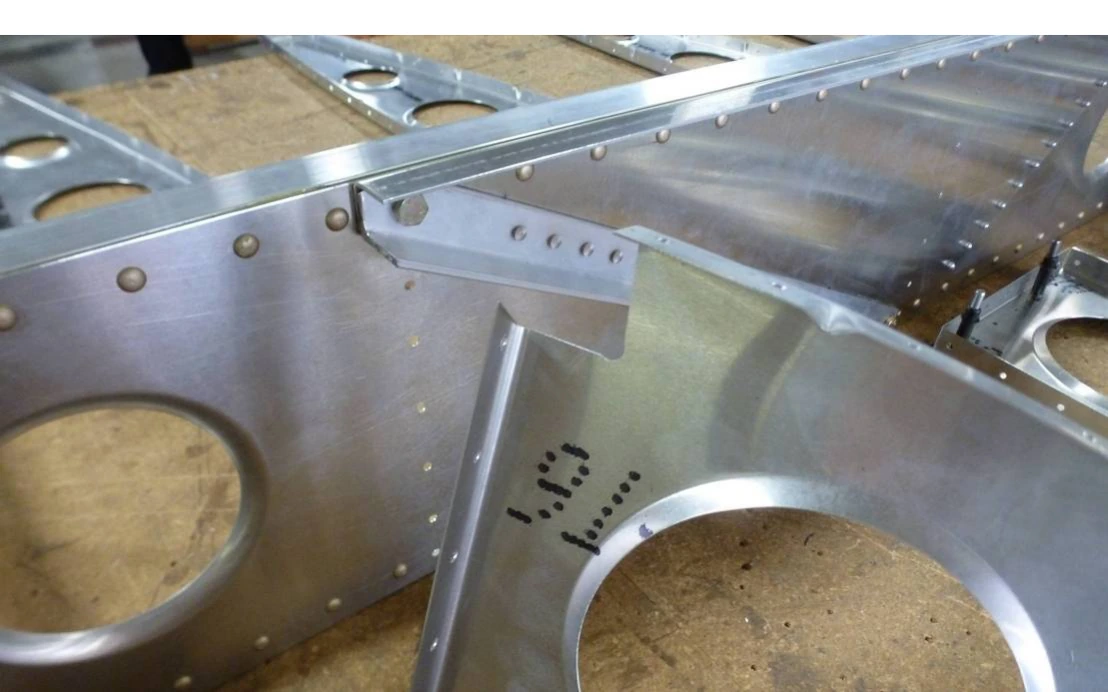

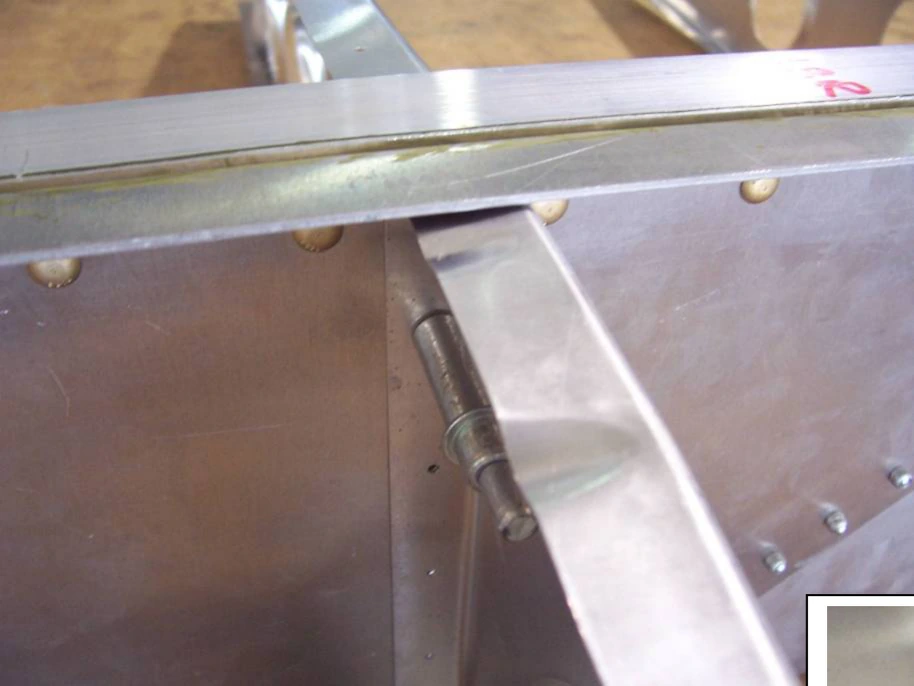

Передний верхний узел подкоса C75W2-5 закреплён лентой на соответствующем лонжероне вместе с крепежом. Сохраните комплектность и пометьте левую и правую стороны. Для первой носовой нервюры снимите болт AN3; её отверстие потребуется увеличить для обратной установки болта.

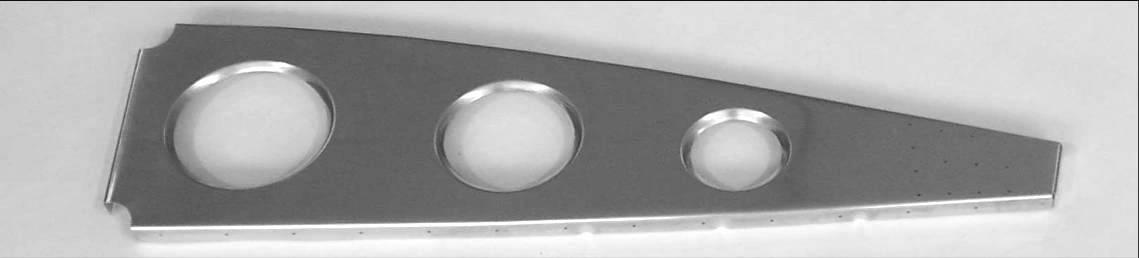

Задние нервюры: C75W1-2K — у бака, C75W1-2FB — с отверстиями под кронштейн флаперона 75W3-5, C75W1-2 — обычная задняя нервюра.

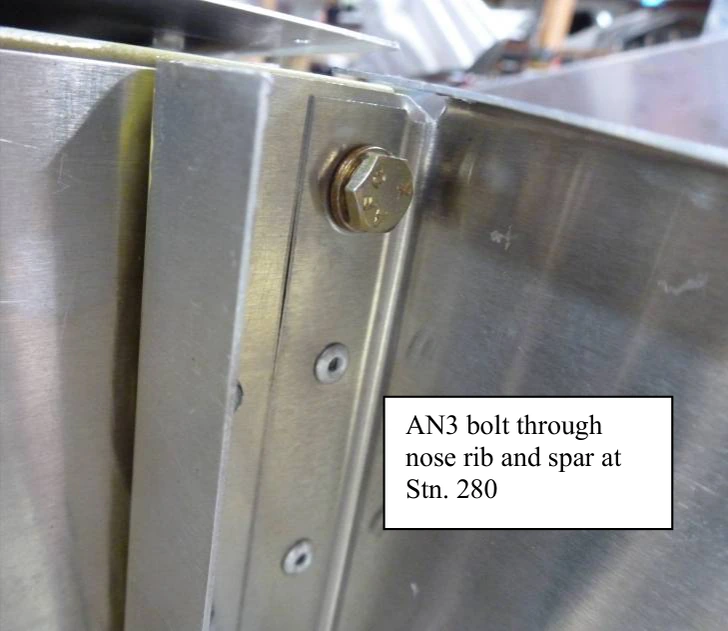

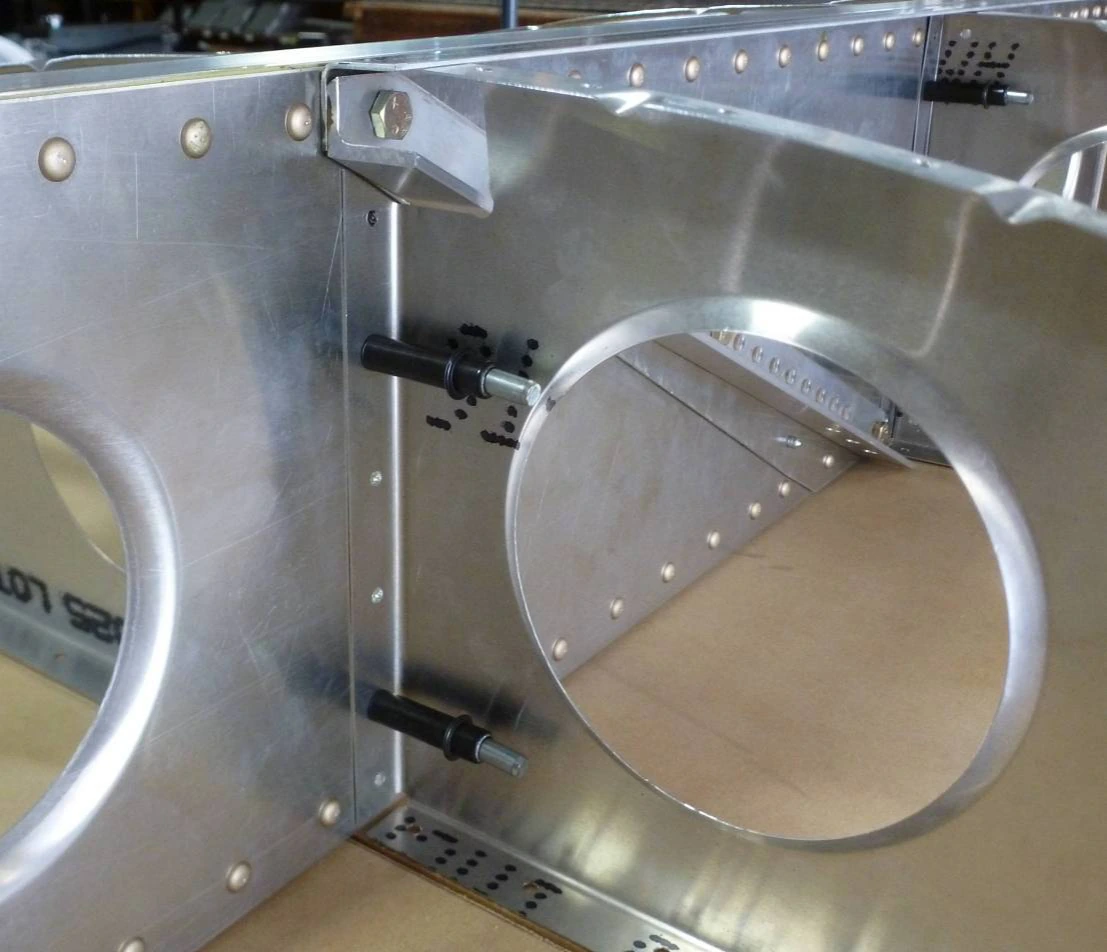

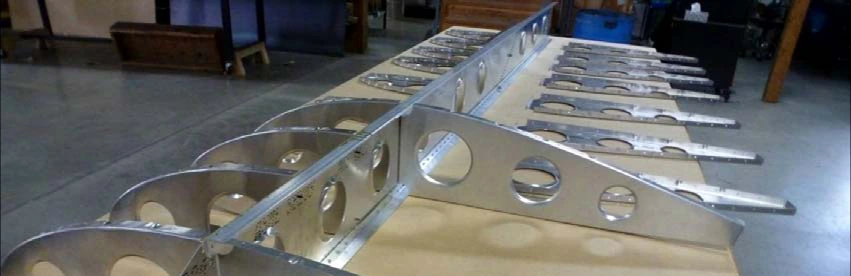

У носовой нервюры C75W1-1 на станции 280 увеличьте верхнее отверстие задней полки под болт AN3. Закрепите Cleco, рассверлите и установите снятый с лонжерона AN3-5A. Момент затяжки — по применимым Construction Standards.

Ориентация: полки носовой нервюры направлены к законцовке, полки поясов лонжерона — назад.

Закрепите Cleco заднюю нервюру C75W1-2K на станции 280.

Ориентация: её полки направлены к корню крыла.

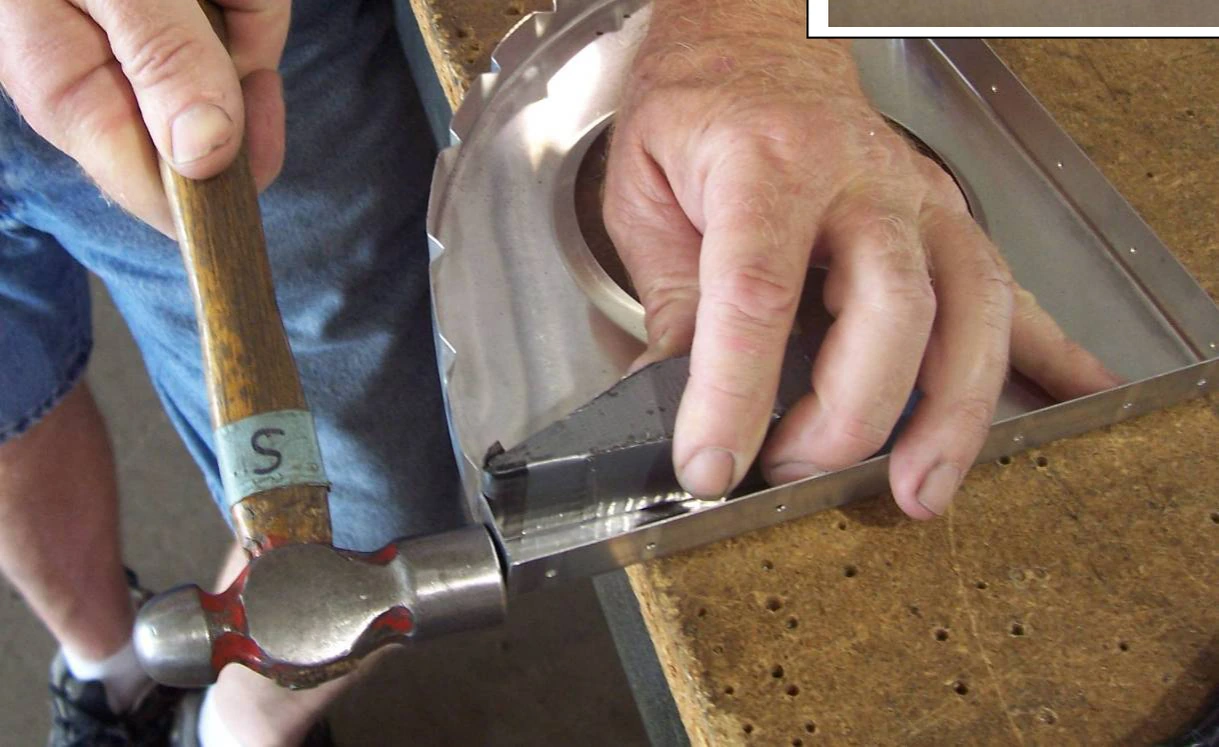

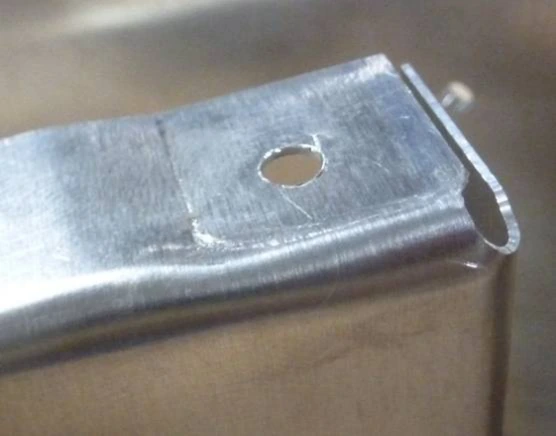

Верхняя полка носовой нервюры C75W1-1 на станции 2040 проходит под усилением стенки лонжерона. Для устранения зазора выполните небольшую подсечку полки. Перед аккуратной подправкой радиуса лёгкими ударами снимите нервюру.

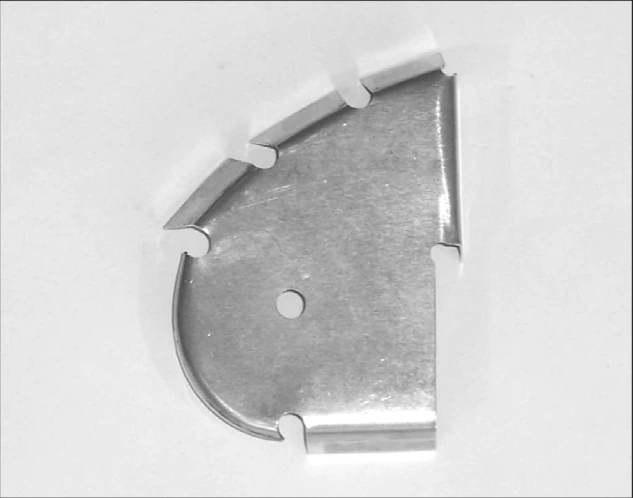

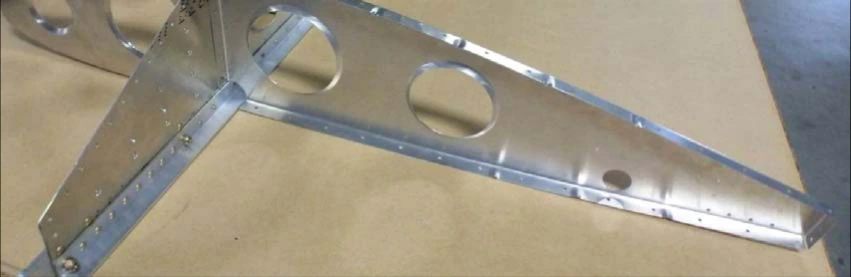

Носовая нервюра C75W1-1S на станции 2434 имеет вырез верхней полки под профиль узла подкоса. Соедините её с задней нервюрой на Cleco.

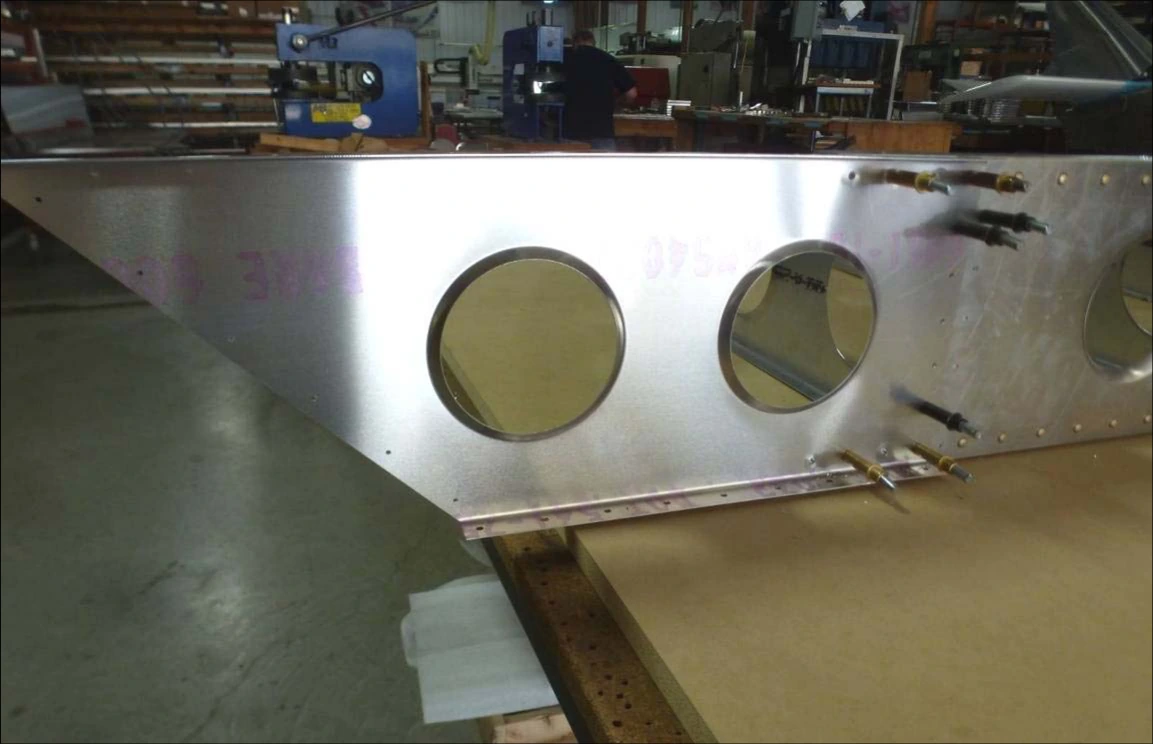

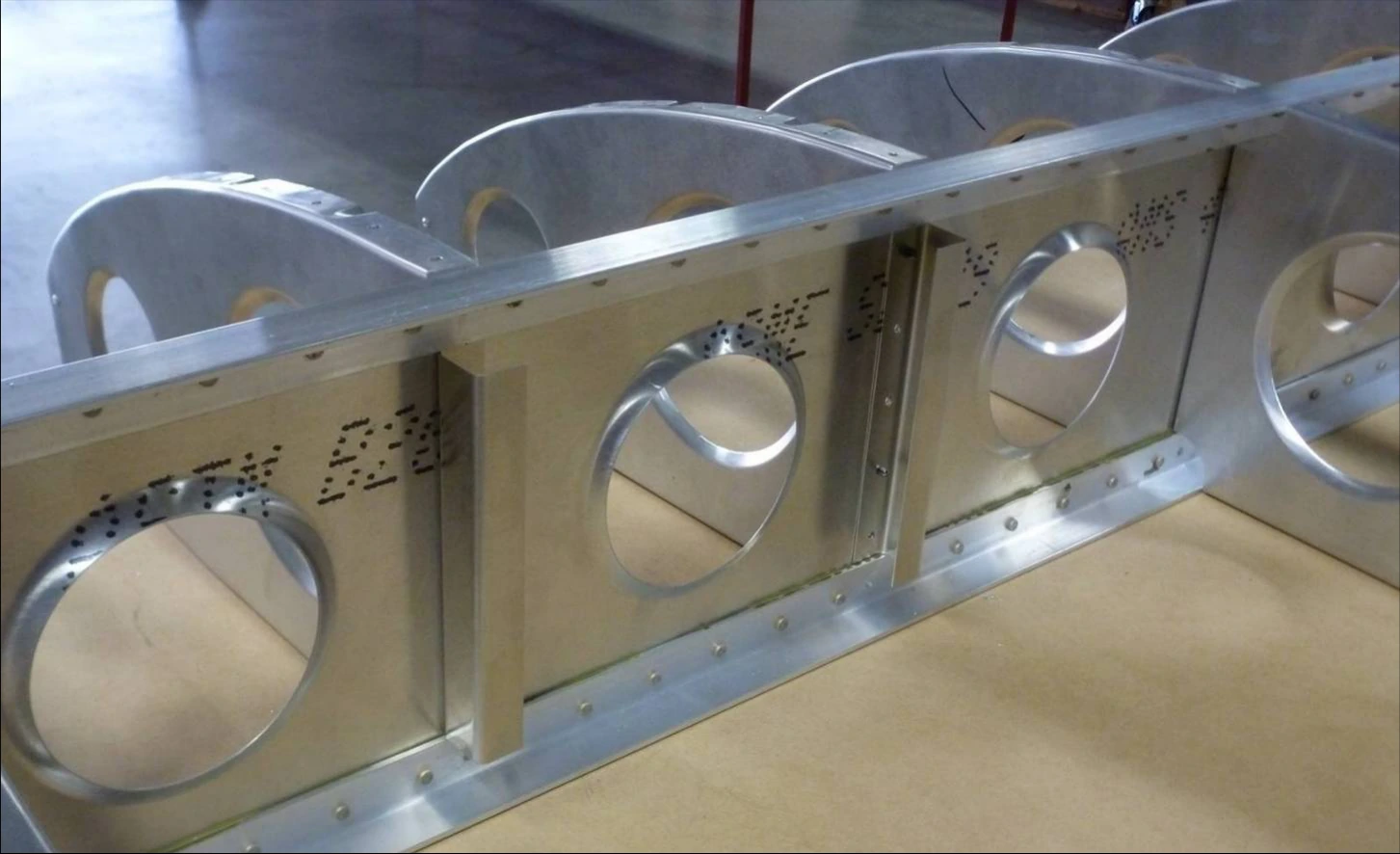

Закрепите профили стенки C75K1-3 на лонжероне вместе с носовыми нервюрами на станциях 500 и 720.

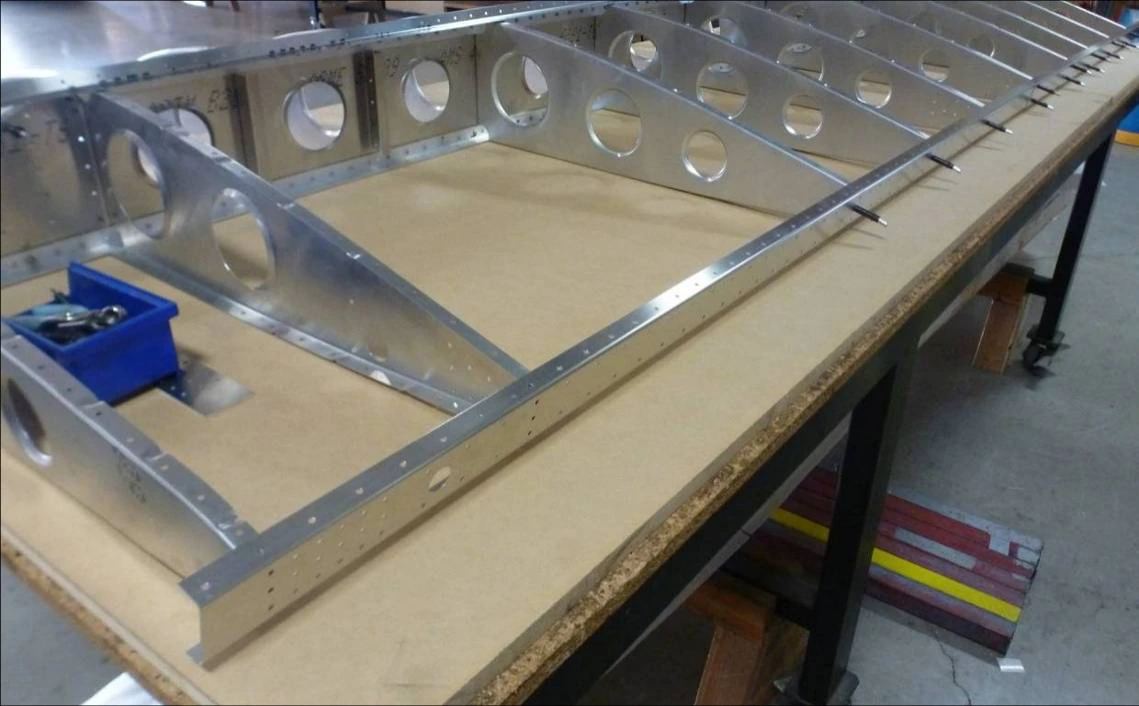

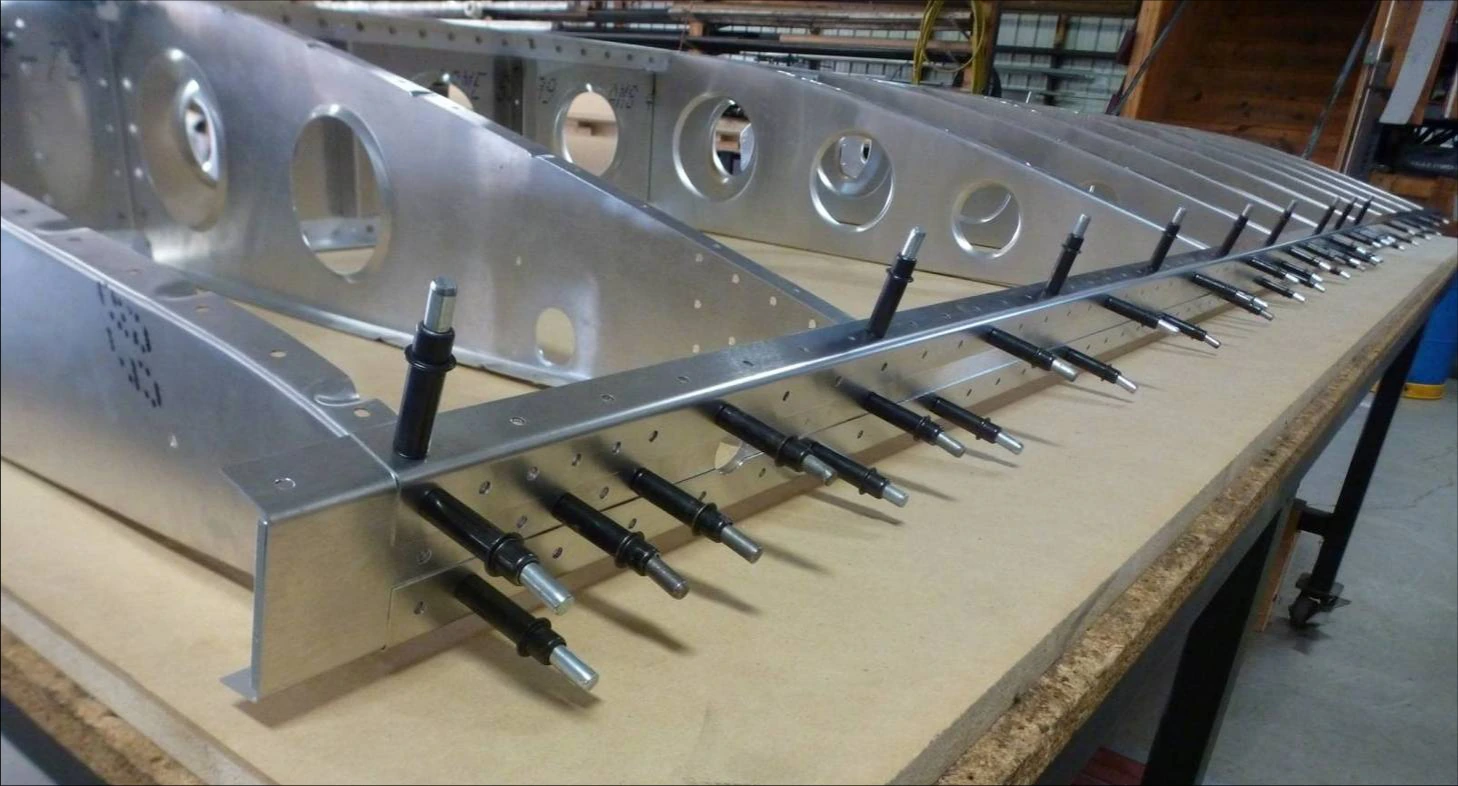

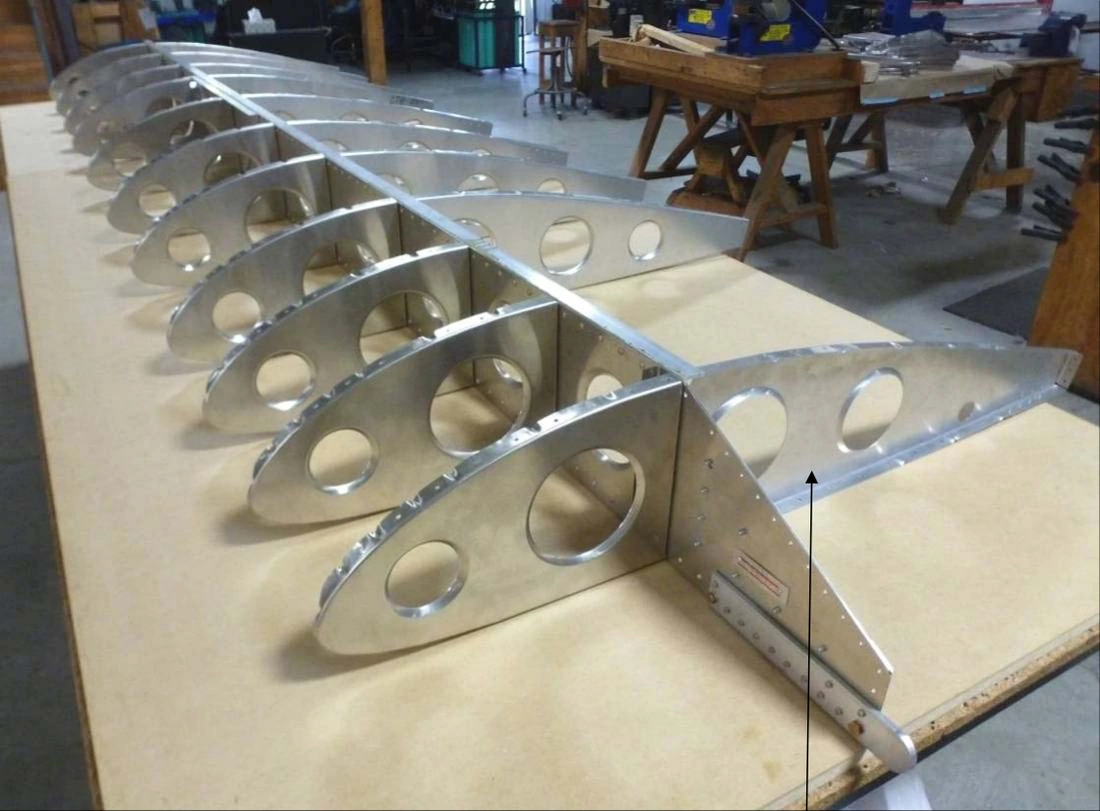

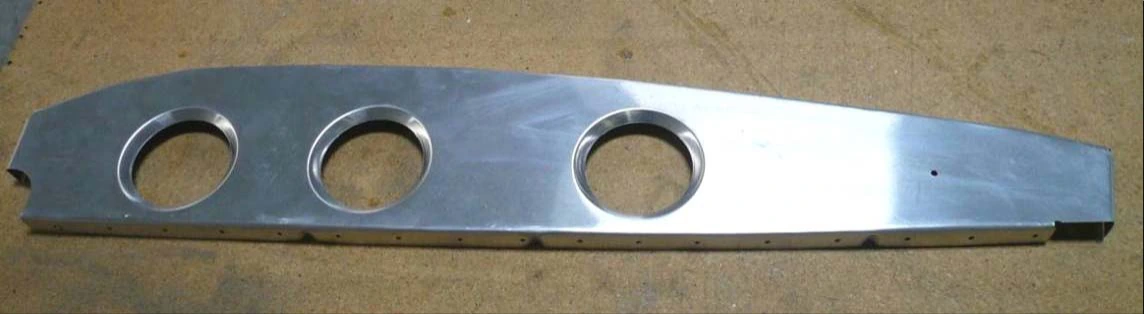

Соедините носовые и задние нервюры с лонжероном на Cleco. Все полки направлены к законцовке, кроме C75W1-2K.

Станция 280: C75W1-1 / C75W1-2K. Станции 500 и 720: C75W1-1 / C75K1-3. Станции 960 и 1300: C75W1-1 / C75W1-2. Станции 1640 и 2040: C75W1-1 / C75W1-2FB. Станция 2434: C75W1-1S / C75W1-2. Станции 2720 и 3060: C75W1-1 / C75W1-2. Станция 3400: C75W1-1 / C75W1-2FB.

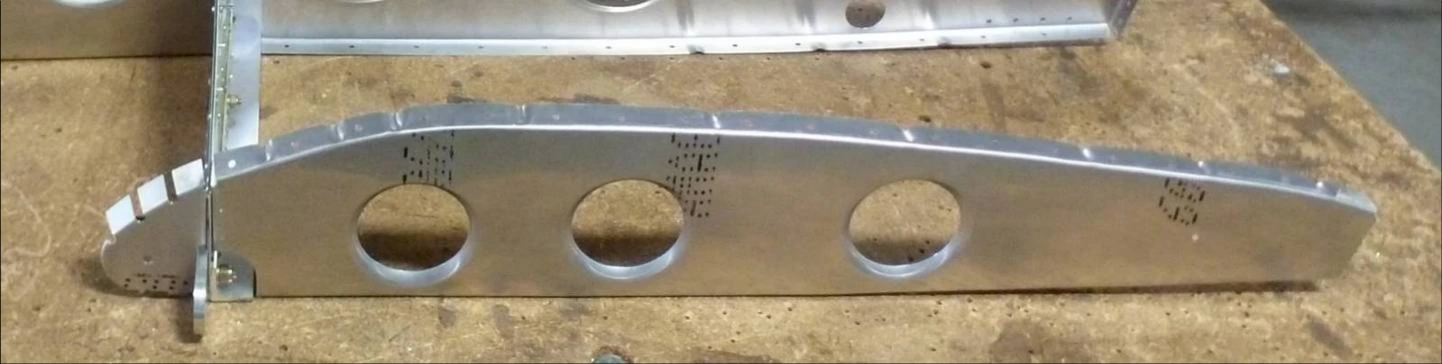

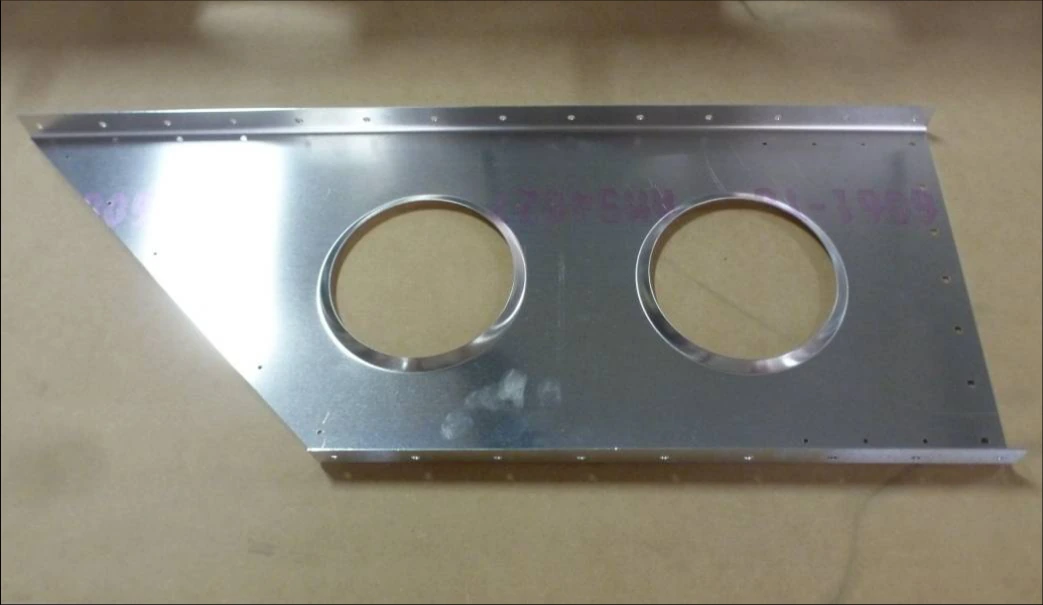

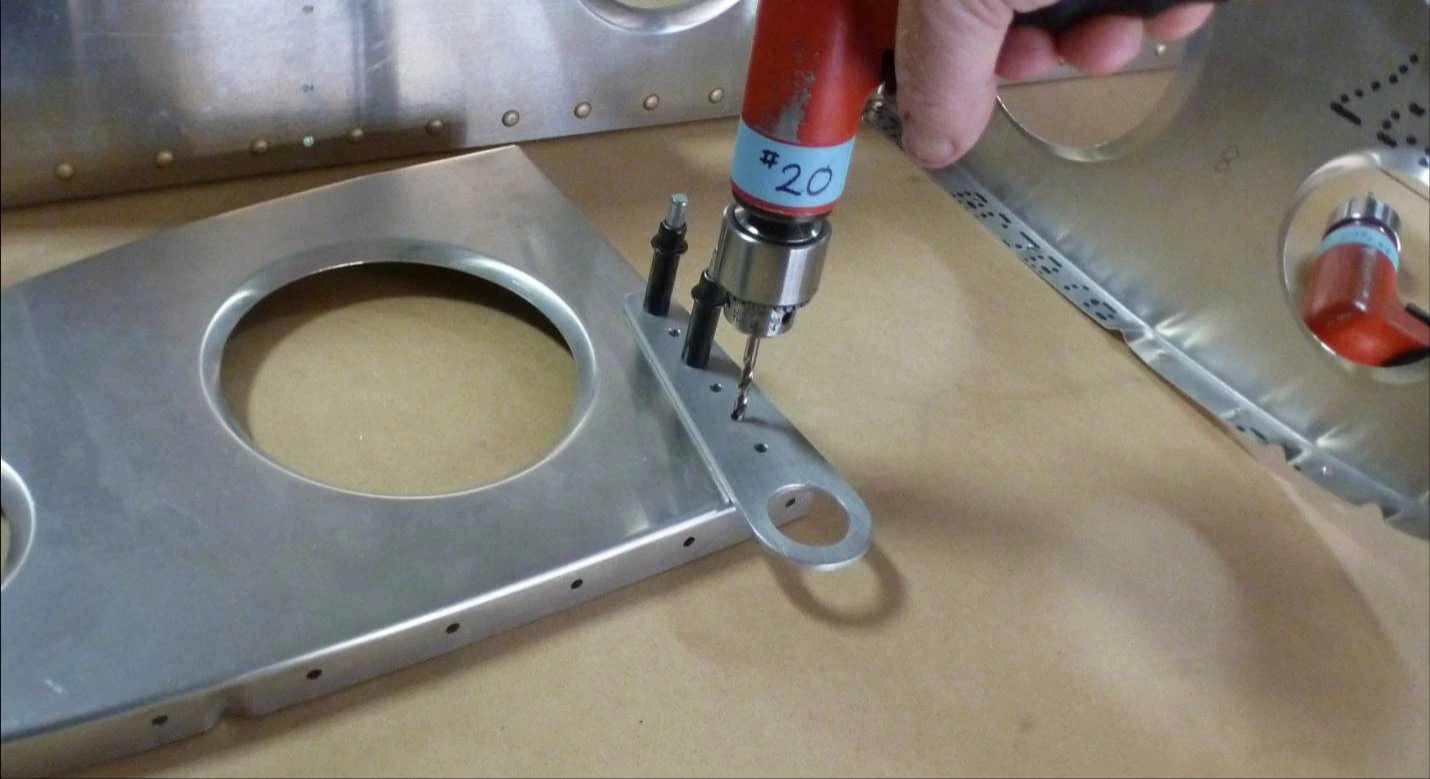

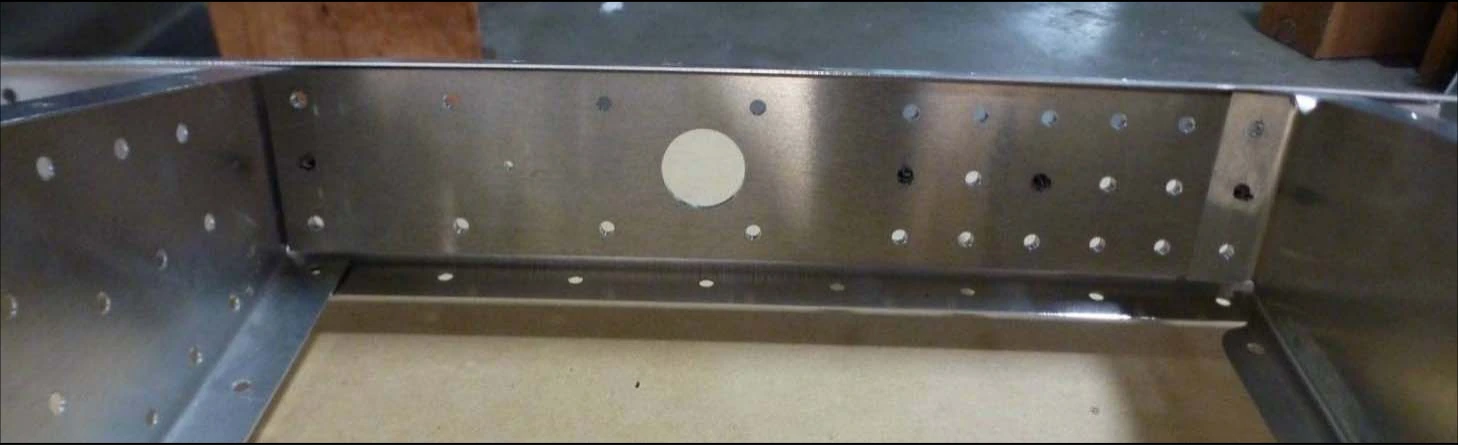

В верхней и нижней полках задней корневой нервюры C75W4-2 рассверлите отверстия сначала #30, затем #20; в передней полке — до #12. Установите C75W4-2 и носовую корневую нервюру C75W4-1 на лонжерон с Cleco.

Проведите вертикальную осевую линию на усилении C75W4-3. Установите его на корневые нервюры, совместив линию с лонжероном, и зажмите.

Проверка: обеспечьте достаточные расстояния от заклёпок до кромок нервюр. Просверлите усиление и обе нервюры #30 с установкой Cleco; затем рассверлите #20.

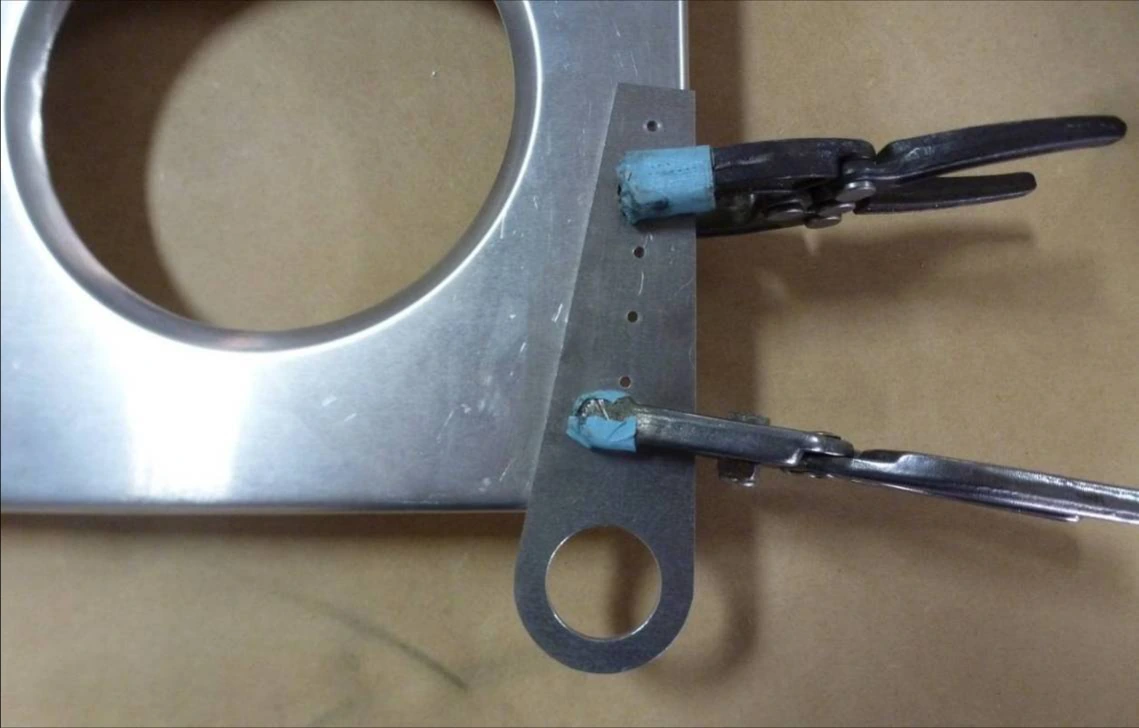

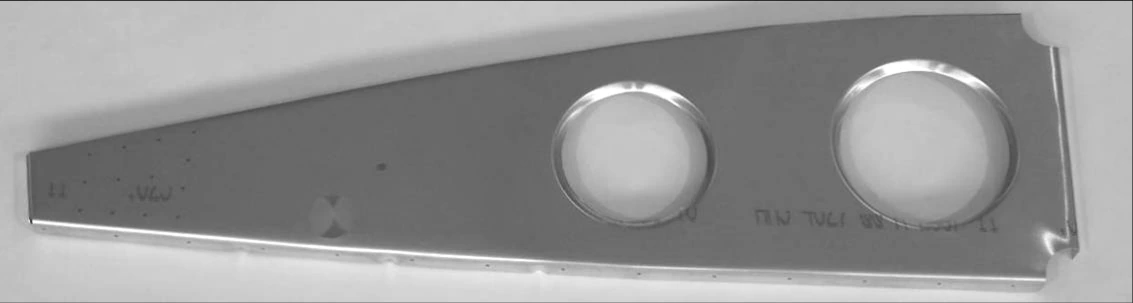

Снимите носовую нервюру станции 2720. Установите C75W6-7 заподлицо с её задней полкой; верх отверстия кольца должен находиться на уровне нижней полки. Зажмите.

Через имеющиеся отверстия просверлите кольцо #40 и закрепите Cleco. Рассверлите #20, вновь установите Cleco и верните нервюру на лонжерон станции 2720.

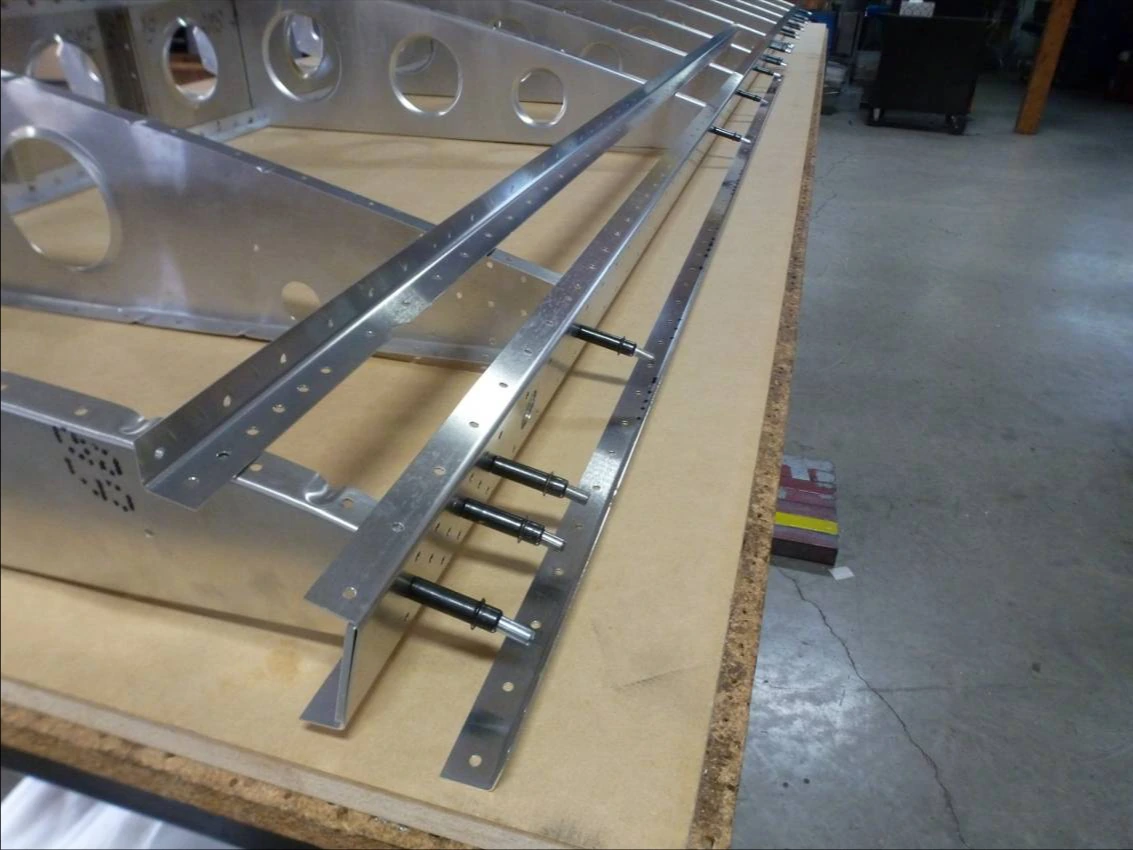

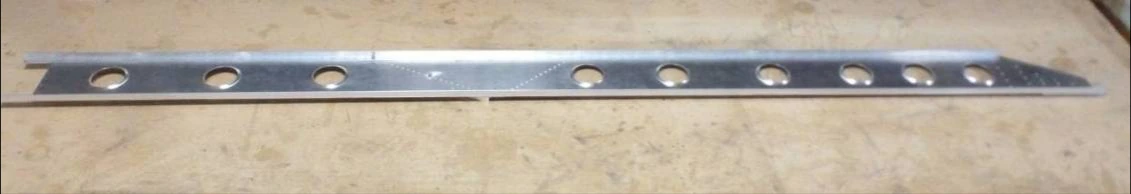

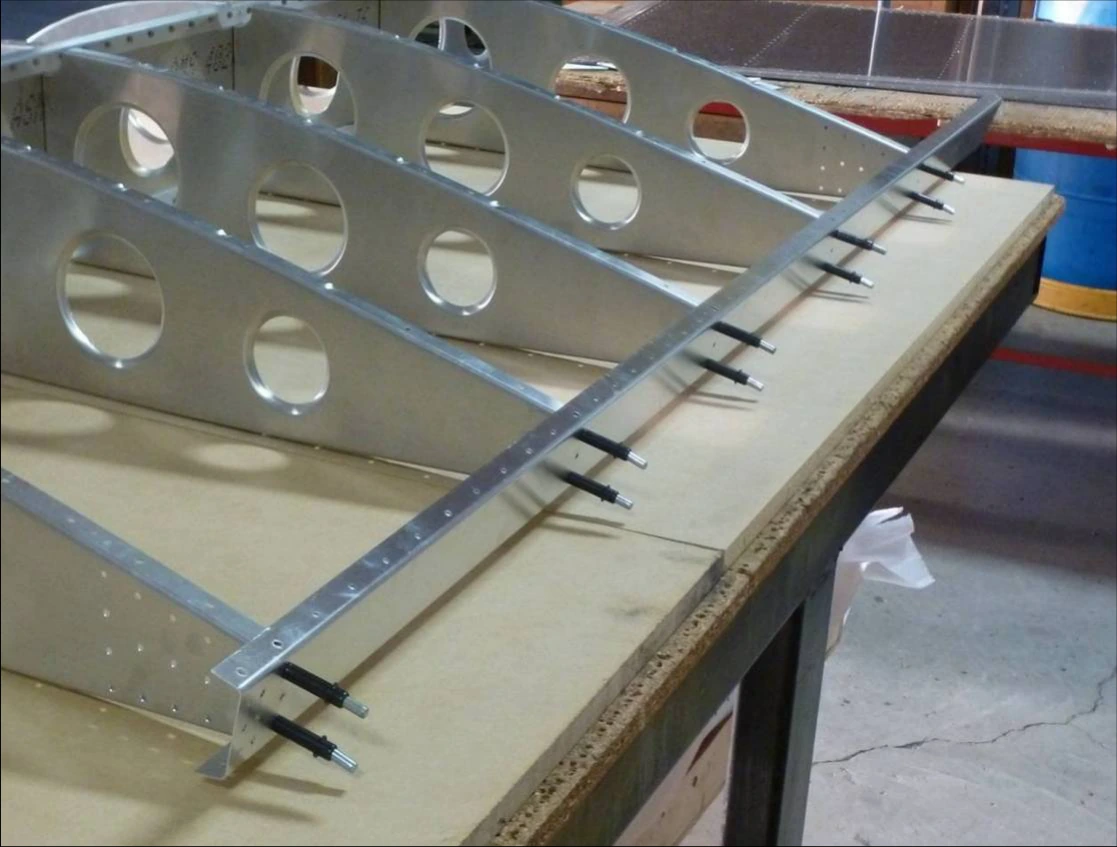

Закрепите наружный задний профиль C75W4-5 и внутренний C75W4-4 на задних нервюрах с Cleco.

Вставьте корневое усиление C75W3-4 между задней корневой нервюрой и внутренним задним профилем. Оно должно перекрывать сверху заднюю полку нервюры у бака. Закрепите Cleco.

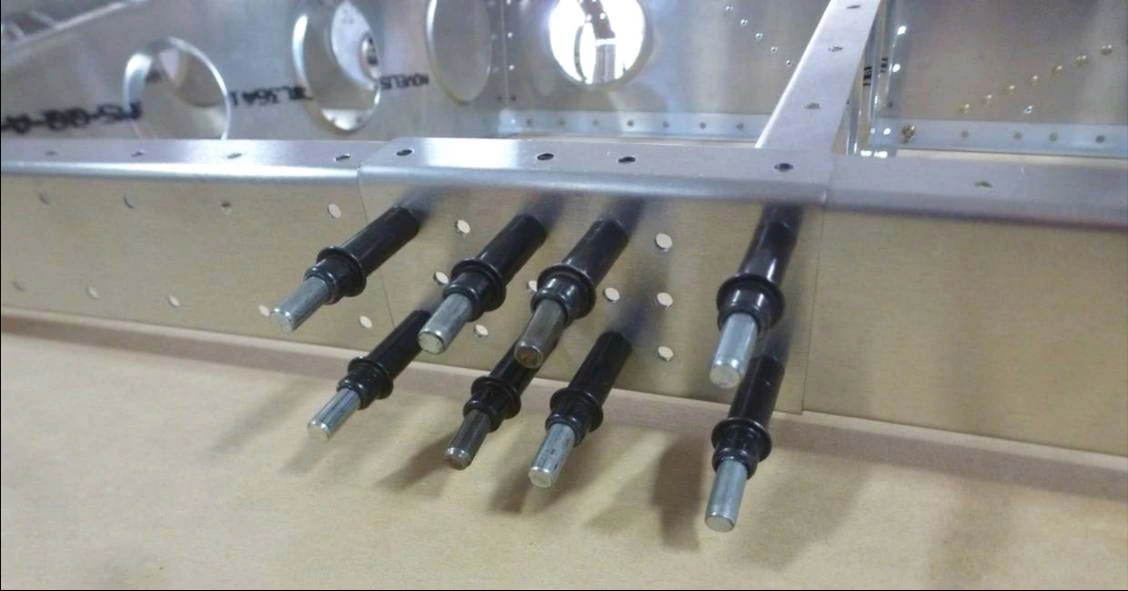

Закрепите усиление стыка C75W4-6 на внутреннем и наружном задних профилях.

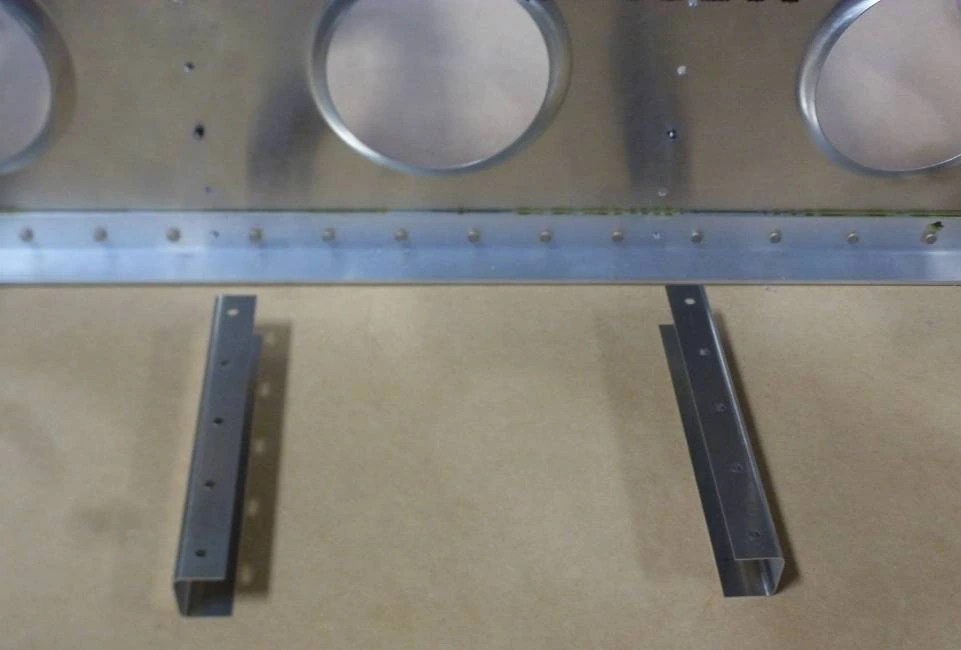

Установите на внутренний задний профиль верхний уголок C75W4-7 и нижний C75W4-8 с Cleco.

Закрепите наружный уголок C75W4-5A на наружном заднем профиле у законцовки с Cleco.

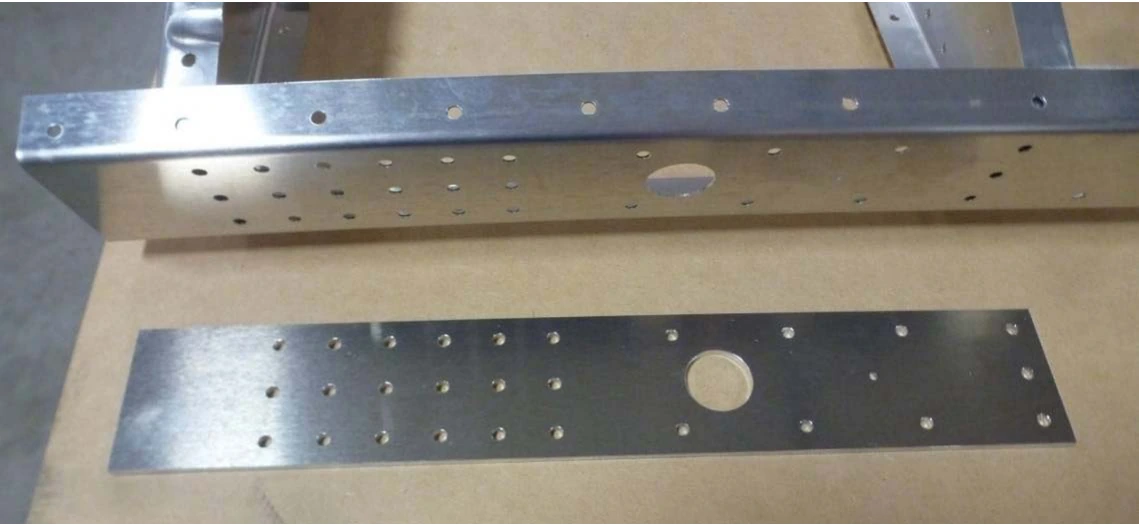

Закрепите C75W3-2 на лонжероне с Cleco. Отверстия через эту деталь в пояса рассверлите #12 и установите Cleco.

Важно: отверстия в стенке лонжерона на этом шаге увеличивать НЕ требуется.

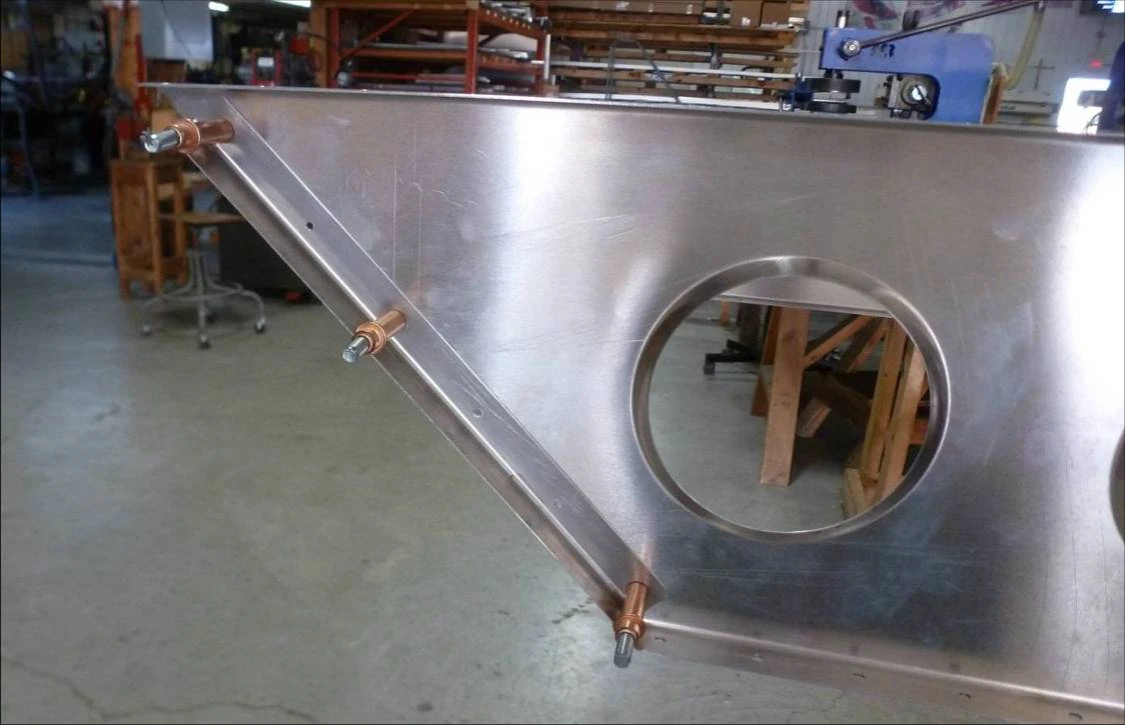

Закрепите уголок C75W3-2A на концевой части лонжерона с Cleco.

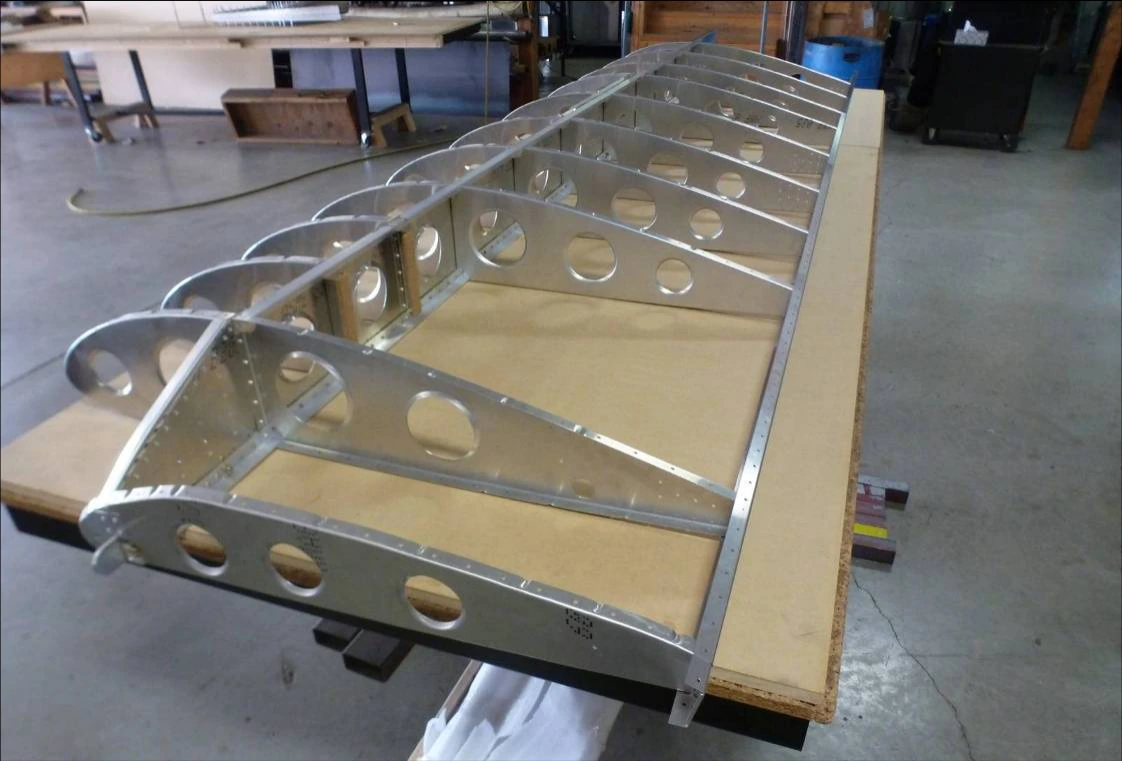

Разберите каркас, удалите заусенцы, вновь соберите и склепайте. Диаметры заклёпок и болтов проверяйте по C75-WA-1. Концевая часть соединяется с верхним и нижним поясами восемью заклёпками A6.

Важно: при установке опции Nav/Strobe до клёпки заднего профиля подготовьте крепления кабеля по странице 20.

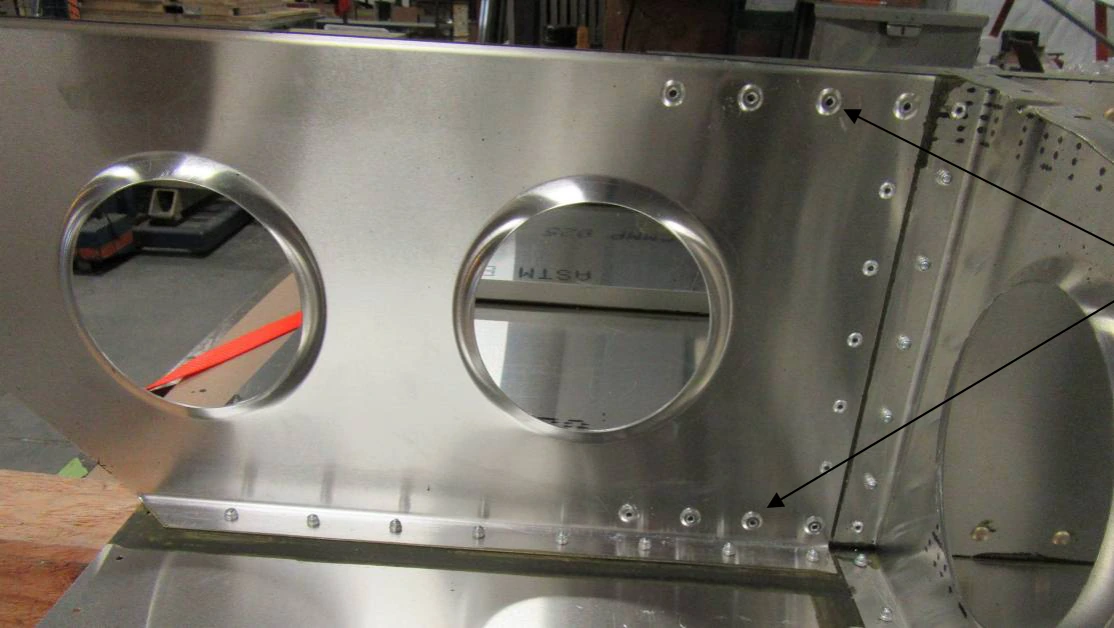

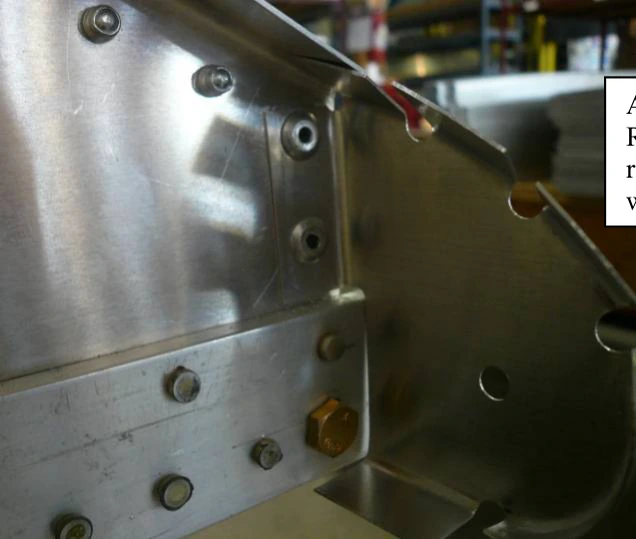

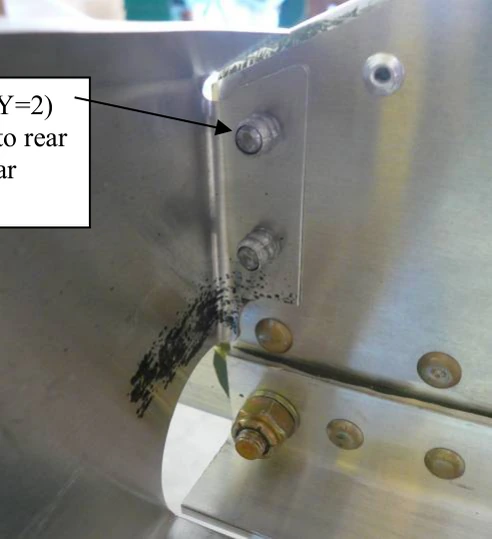

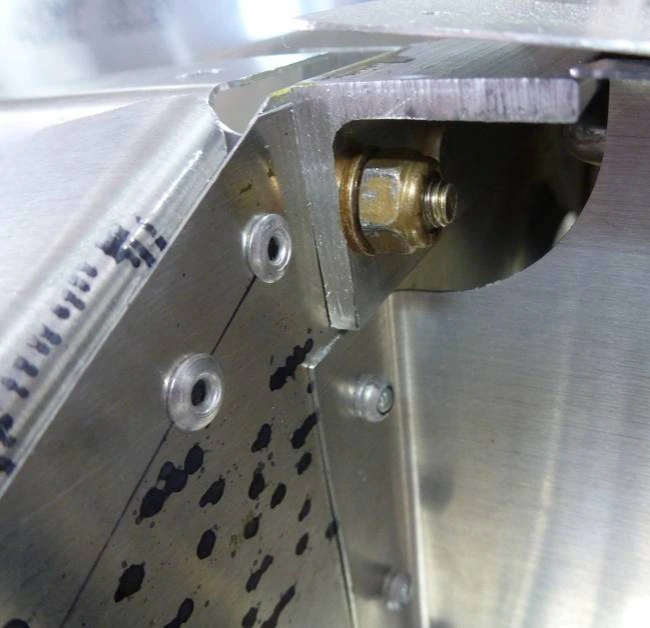

Корневая носовая нервюра соединяется с задней через стенку лонжерона двумя заклёпками A6. На станции 280 через носовую нервюру и лонжерон проходит болт AN3.

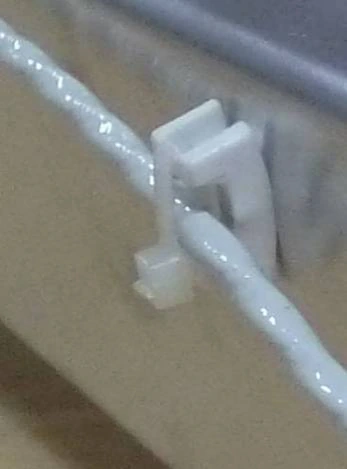

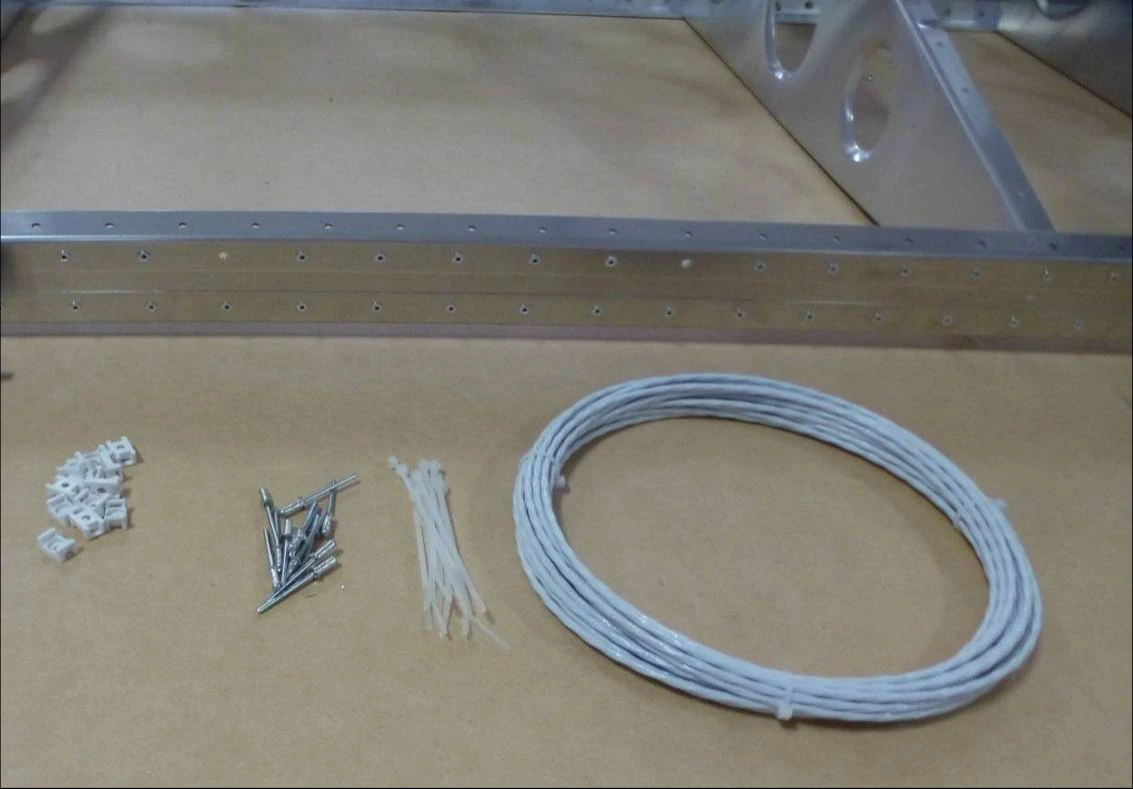

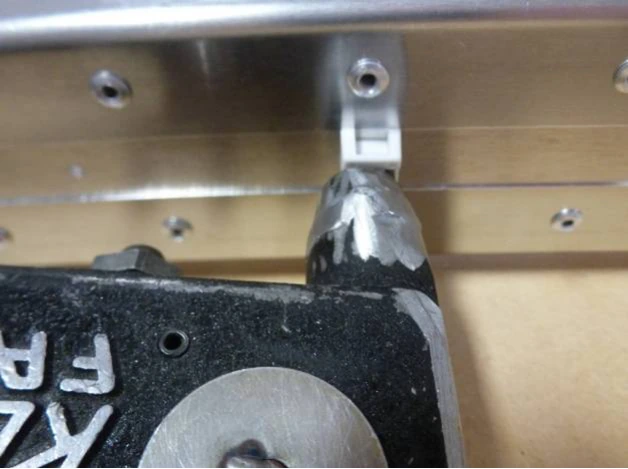

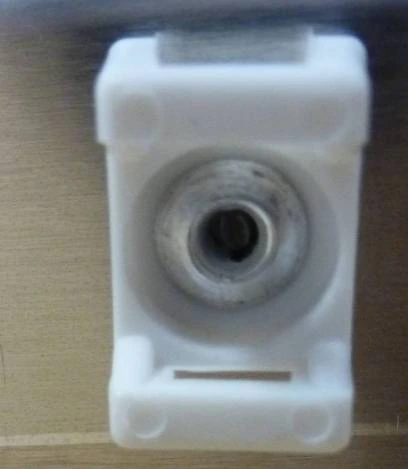

Для опции навигационного и проблескового огня равномерно разместите 13 опор стяжек 11-03987 вдоль заднего профиля. Они устанавливаются в существующие заклёпочные отверстия. Пометьте отверстия, чтобы установить опоры при клёпке каркаса.

Экранированный кабель MS27500-20TE3T14 и опоры входят в опционный комплект. Сам кабель прокладывается позднее.

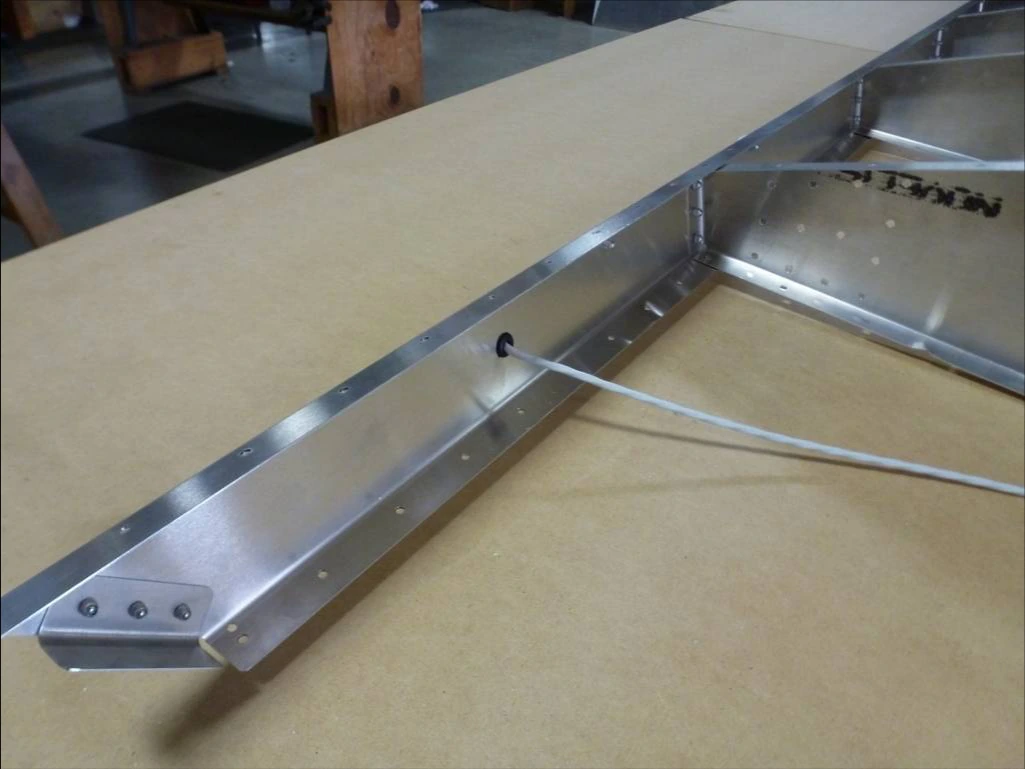

Проложите кабель вдоль заднего профиля, закрепив в опорах стяжками. Предварительное отверстие у наружного конца рассверлите до 5/16" и установите втулку RD452ND, обозначенную в источнике как 7/16" Grommet. Размер отверстия и обозначение втулки не отождествляйте: совместимость проверяйте по её спецификации.

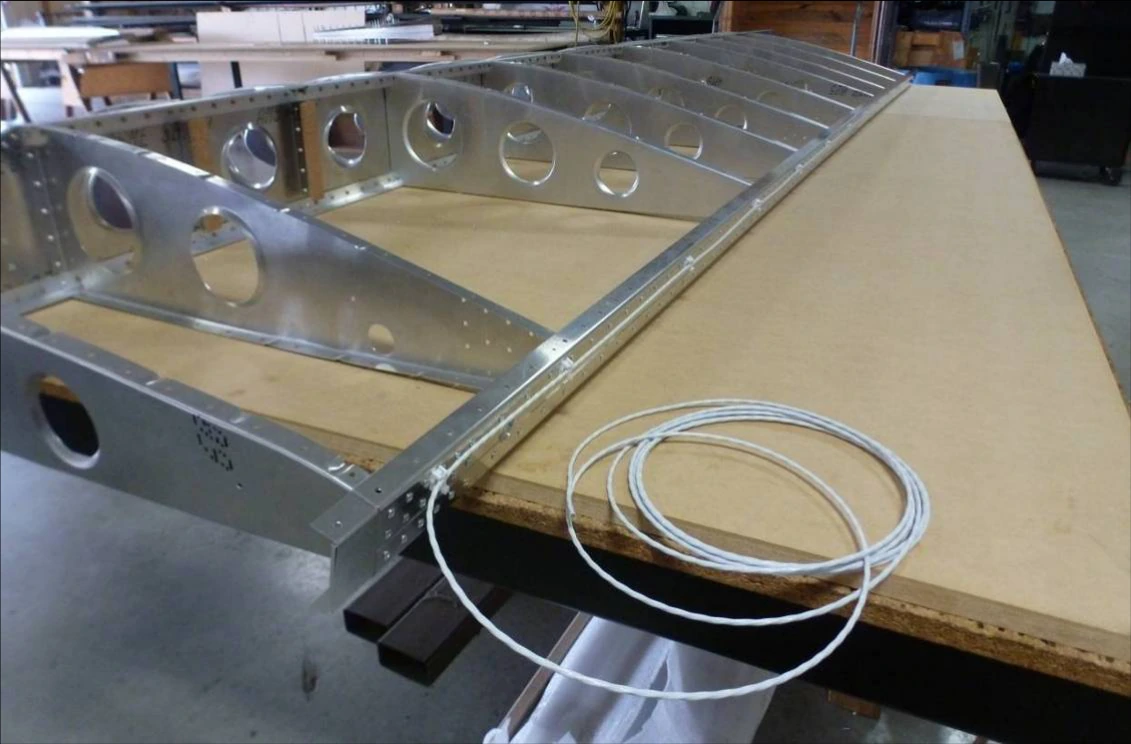

Пропустите кабель через втулку и оставьте достаточный конец для подключения огня на законцовке.
