Хвостовые тросы и ролики

Русские пояснения к проверенному листу. Размеры, виды соединений и таблицы полностью сохранены на изображении; это не замена применимого чертежа.

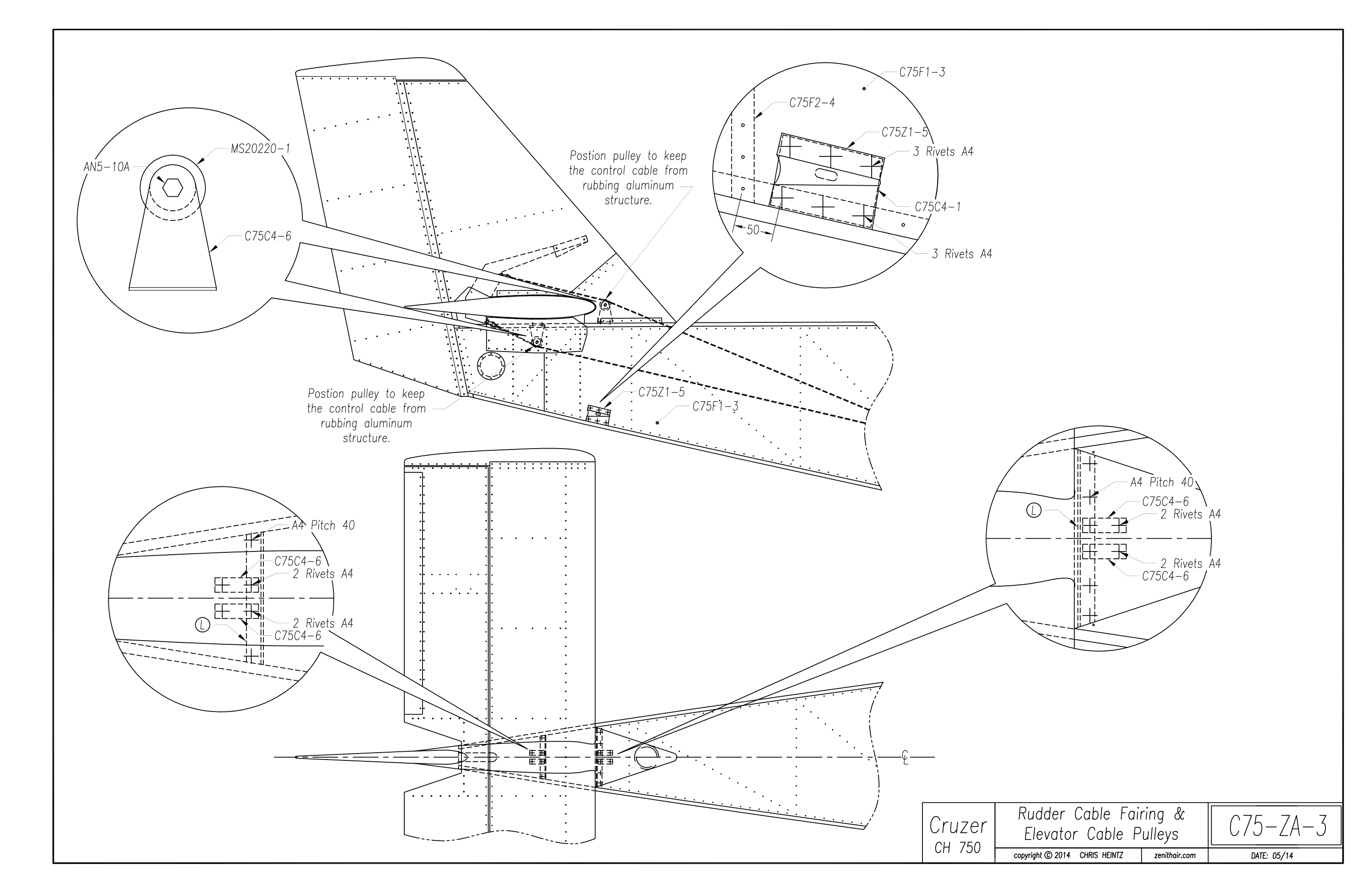

Лист C75-ZA-3, 05/14. Ролик MS20220-1 установлен на кронштейне C75C4-6 болтом AN5-10A. Располагайте ролики так, чтобы трос управления не тёрся об алюминиевую конструкцию.

Обтекатель выхода троса C75C4-1 и накладка C75Z1-5 показаны у C75F2-4 и C75F1-3. На выноске указан размер 50 и по три заклёпки A4. Кронштейны C75C4-6 крепятся группами по две A4; у прилегающих рядов указан шаг 40.

Лист показывает виды сбоку и сверху; регулировка натяжения и полный порядок изготовления заделок тросов на нём не заданы.
