Это общая фотосхема «750 rudder cables routing», май 2016, найденная в папке Cruzer. В ней применяются обозначения 75 без C. Она показывает трассу, но не заменяет собственные C75-чертежи Cruzer; номера деталей и упоров нужно сверять с применимым комплектом.

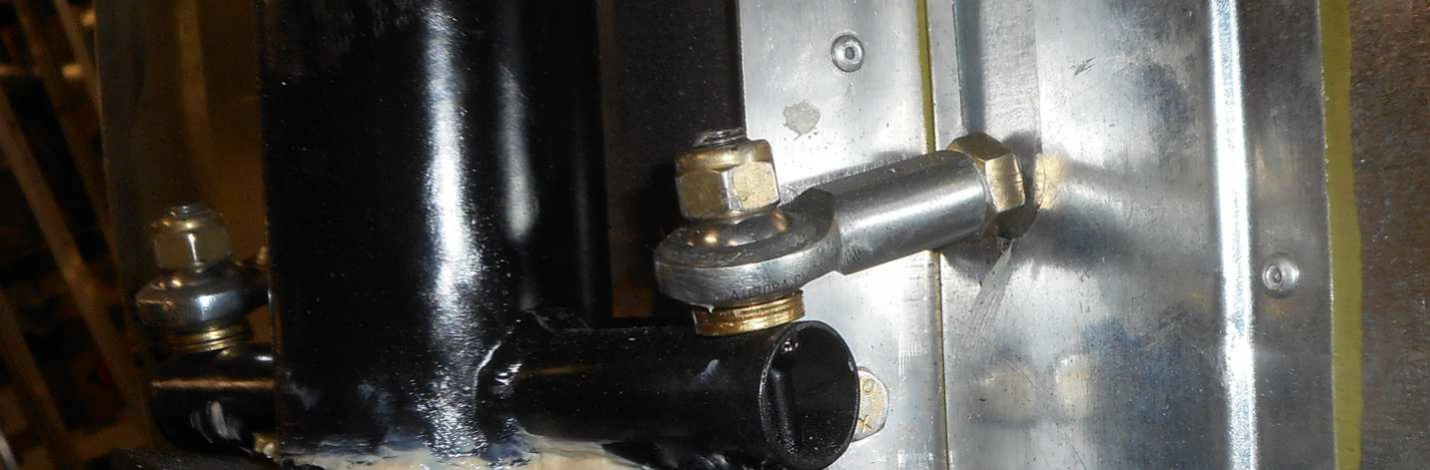

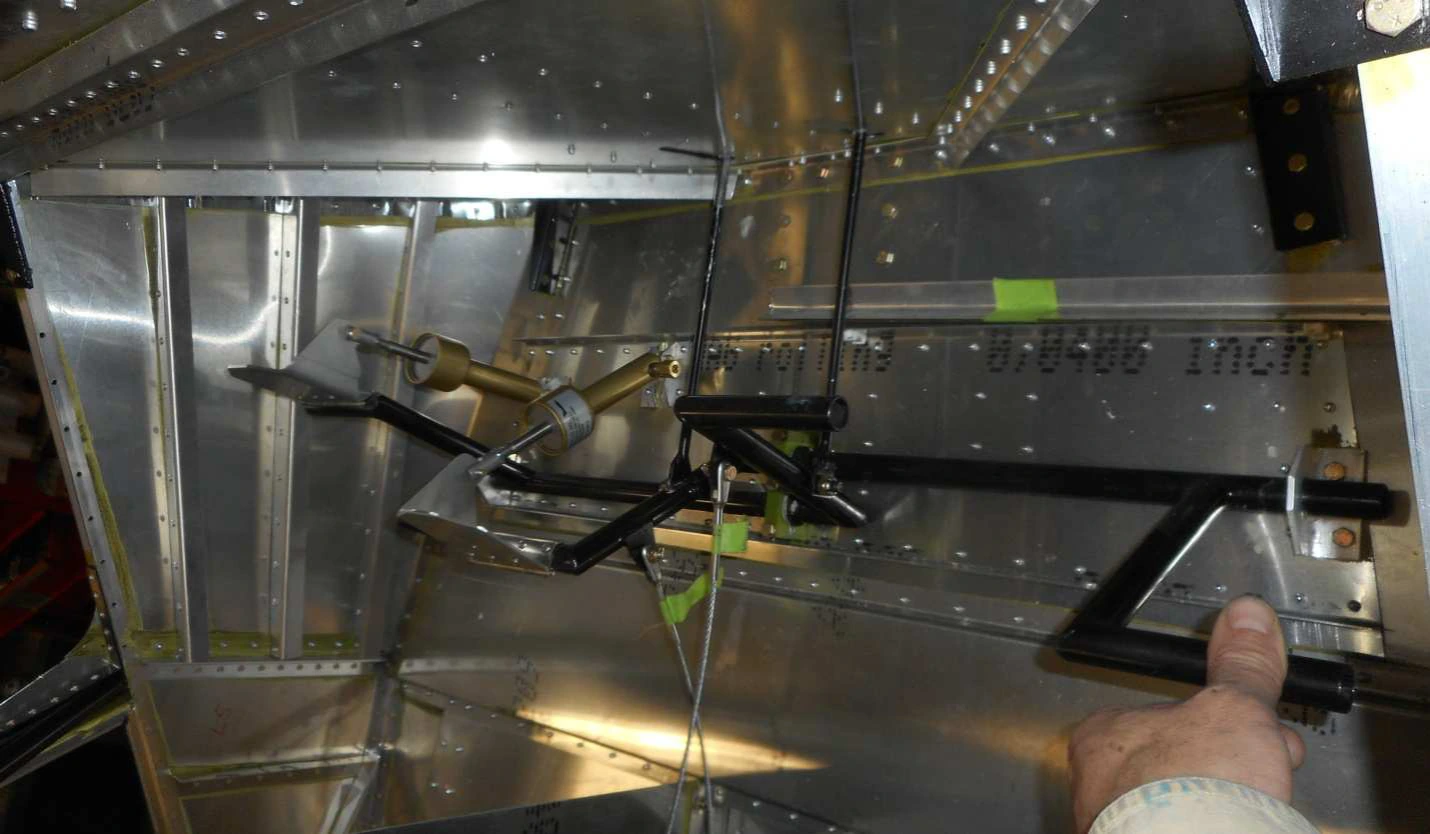

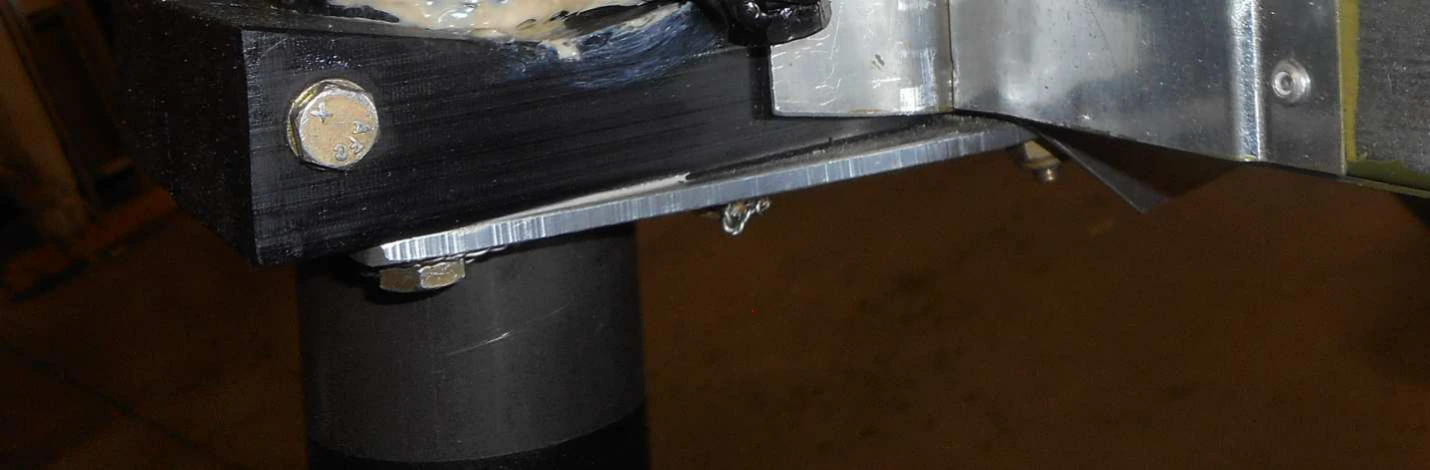

Тяги соединяют носовую стойку с педалями. Ход педалей ограничивается упорами руля направления и носовой стойкой.

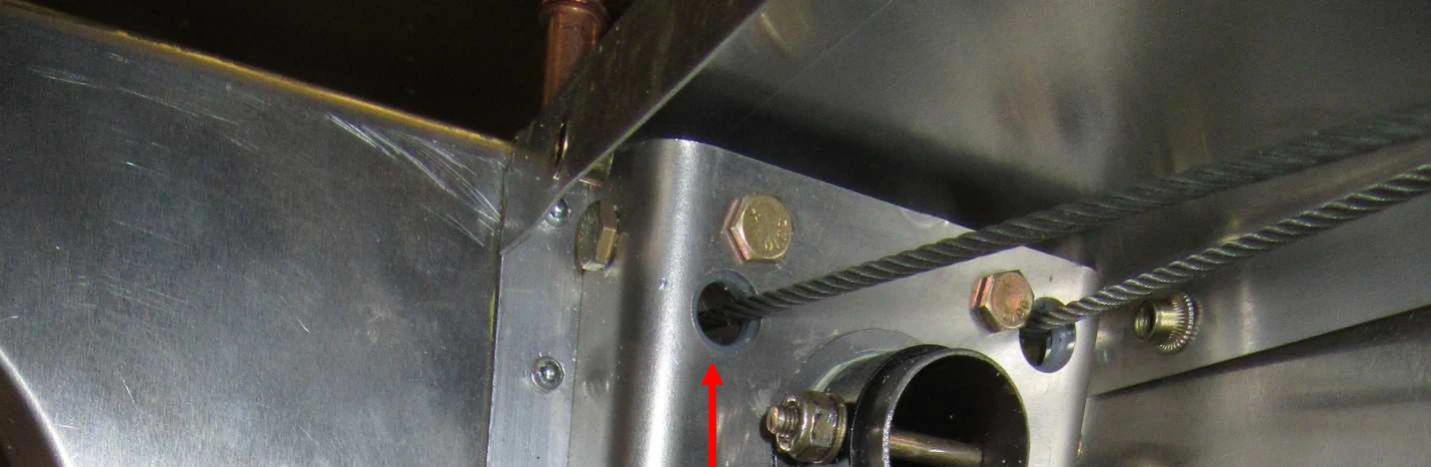

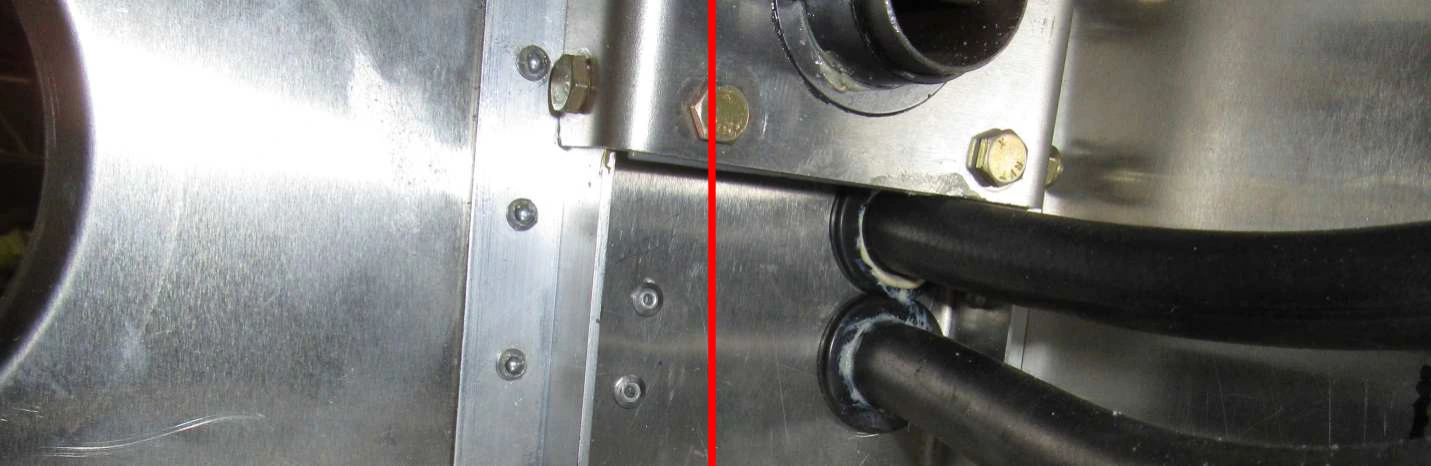

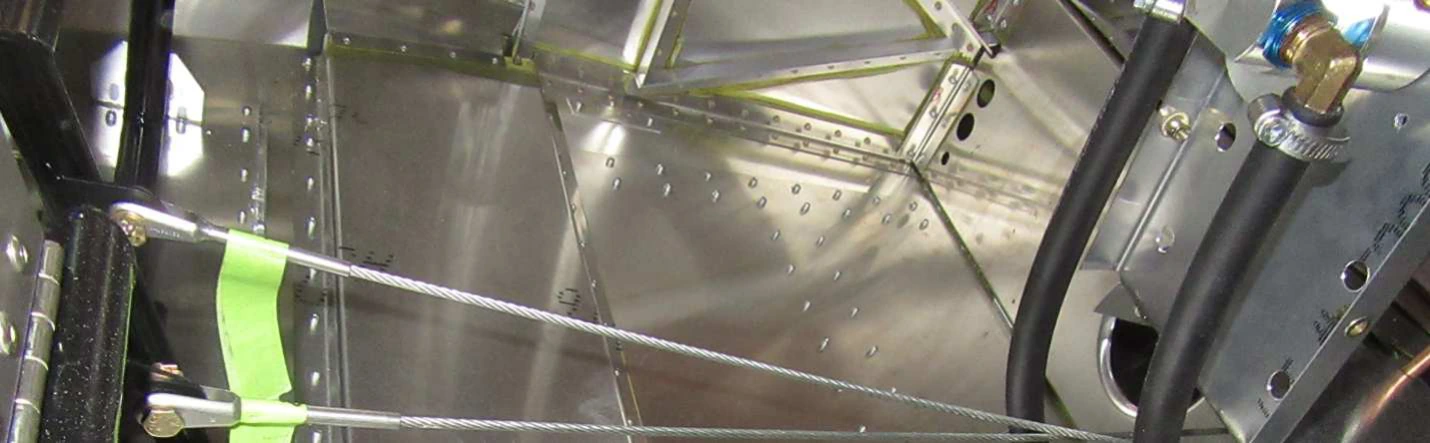

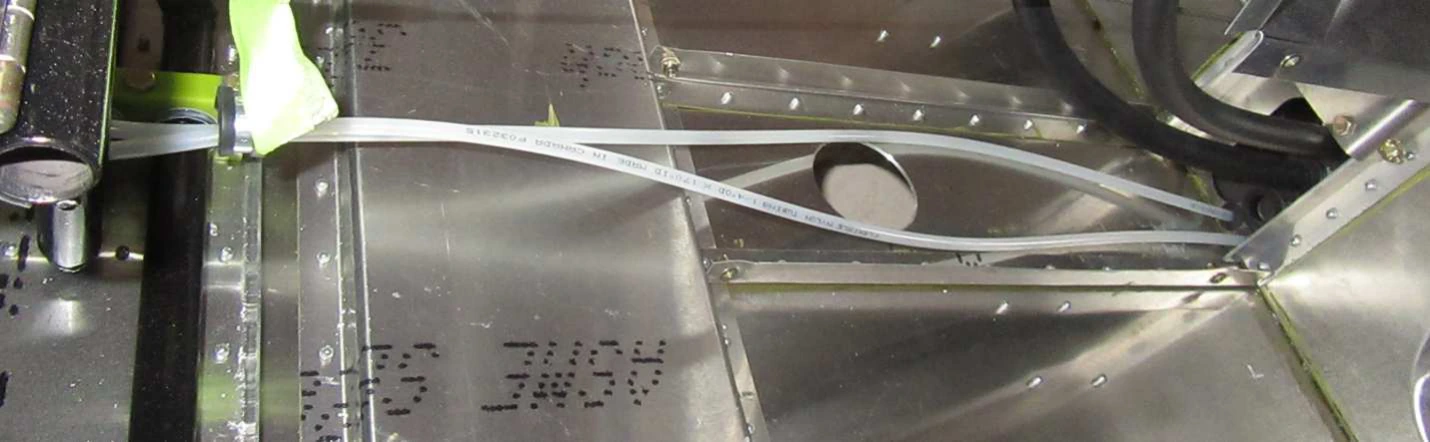

На общей схеме 750 тросы перекрещиваются между педалями и профилем сидений. Передняя направляющая подшипника трубы управления обозначена 75C4-4, ссылка — 75-CA-3. Для Cruzer сверяйте соответствующие C75-детали.

На схеме обозначены правая направляющая подлокотника 75C4-2 и направляющая опоры трубы 75C4-3. Верх подлокотника 75F11-5 снят; тросы на фотографии полностью ослаблены.

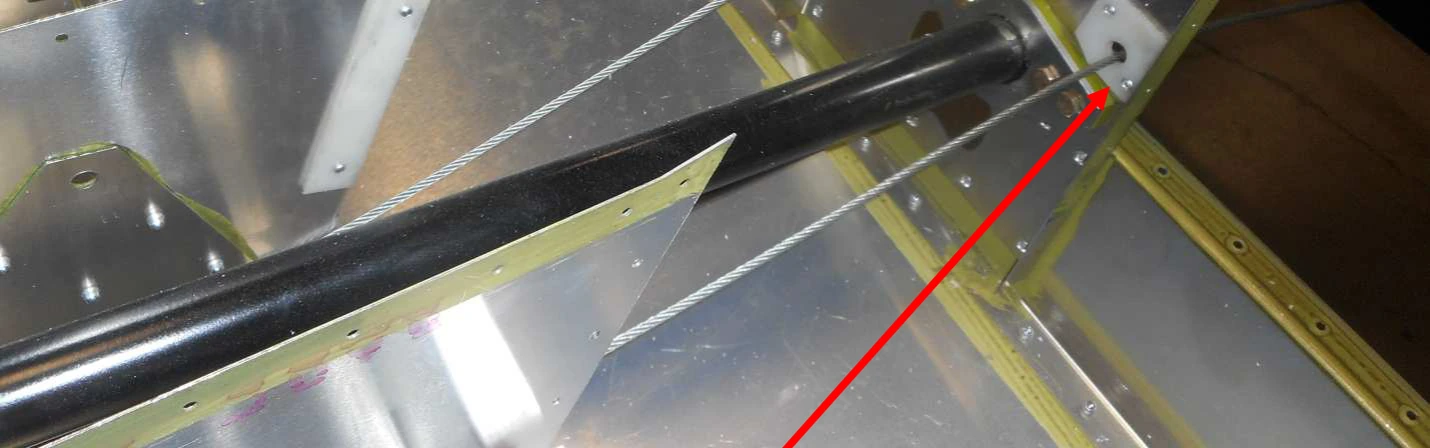

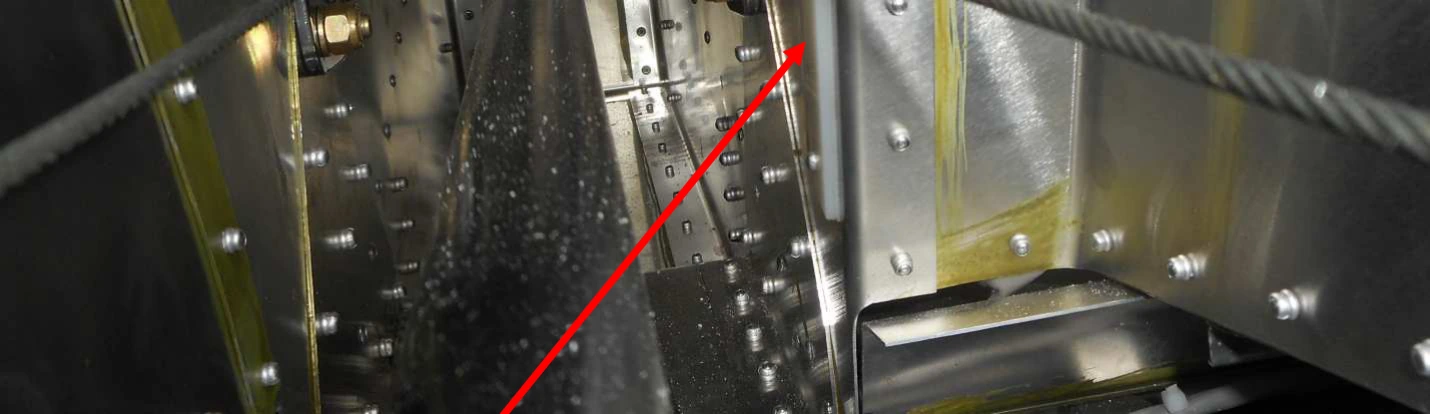

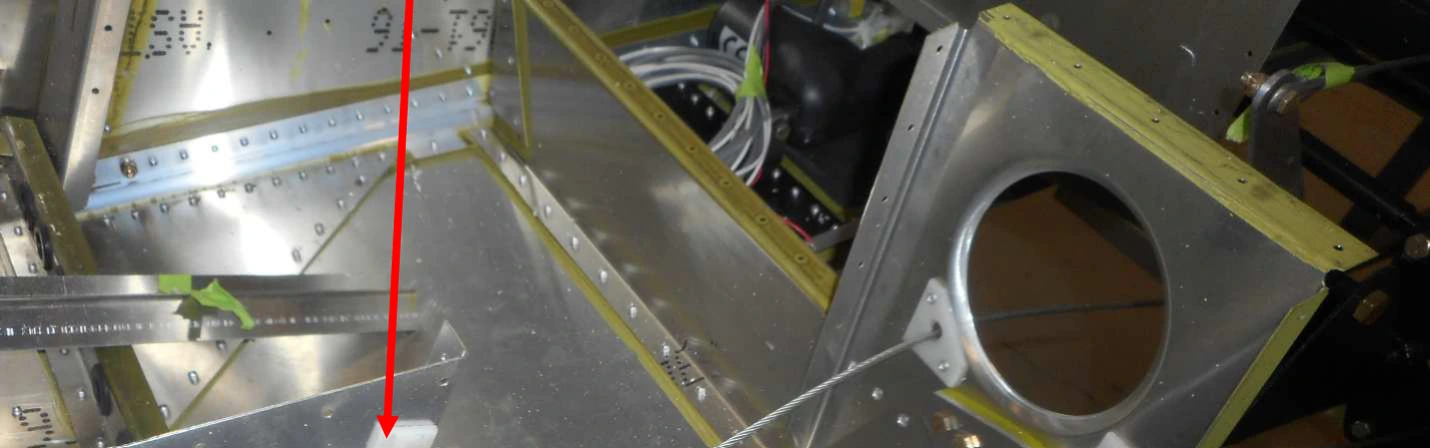

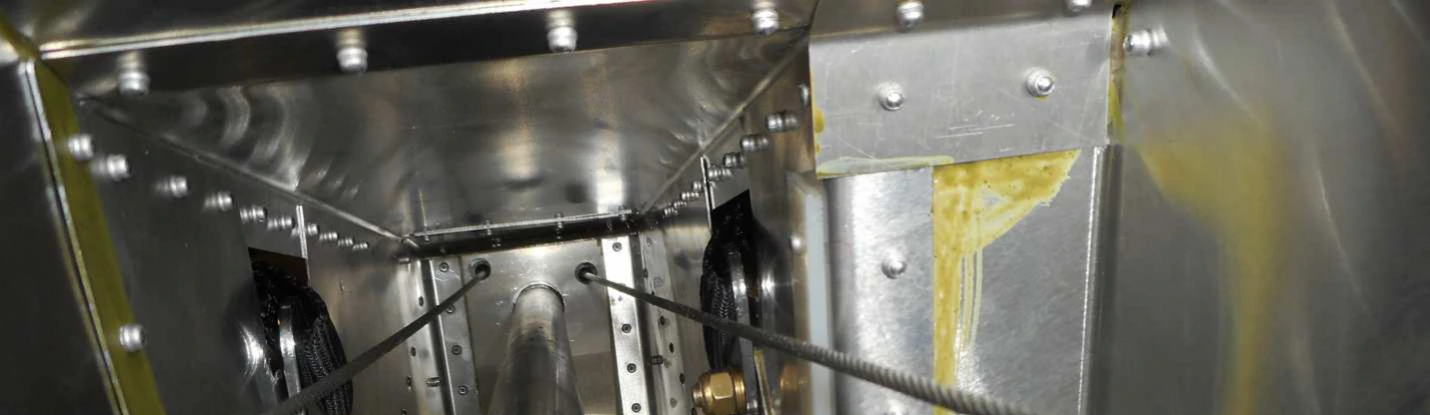

Тросы руля направления проходят над трубой управления под подлокотником между сиденьями. Снимок не задаёт рабочее натяжение.

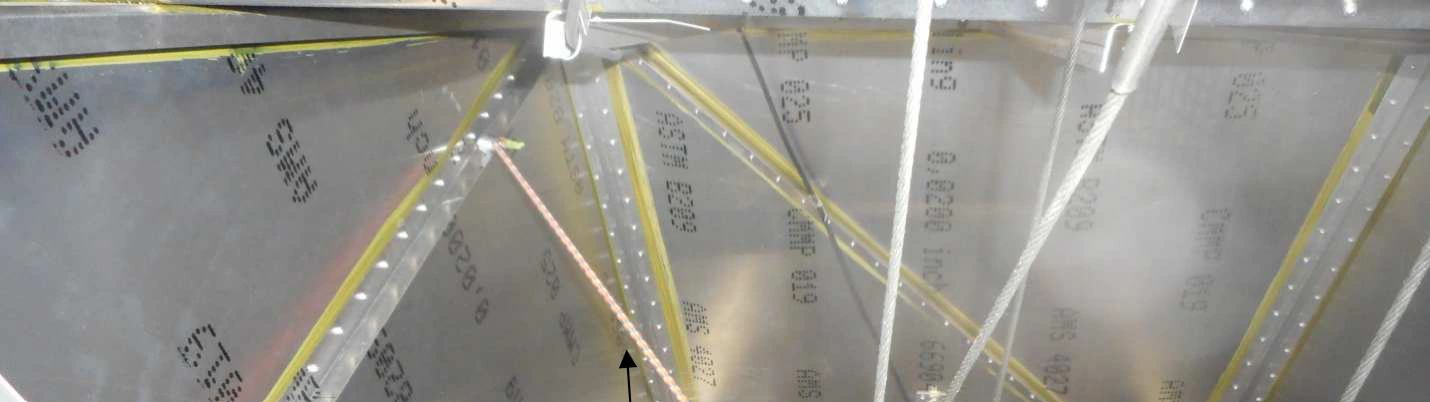

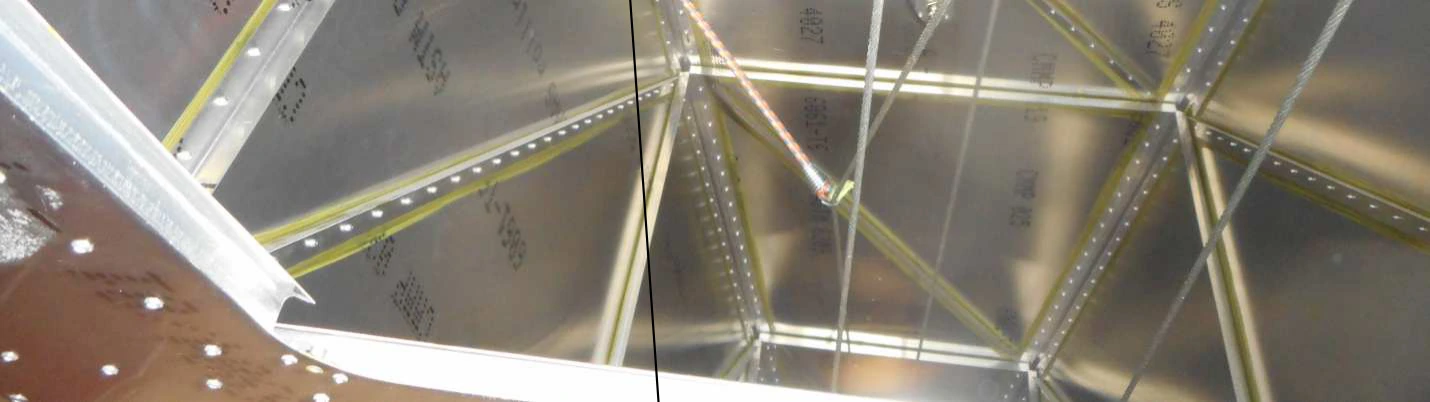

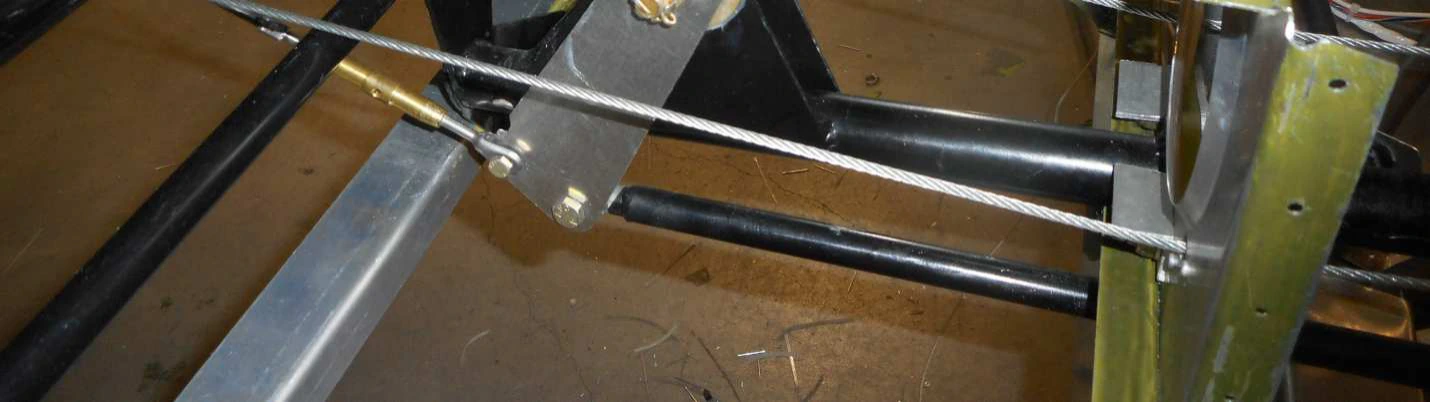

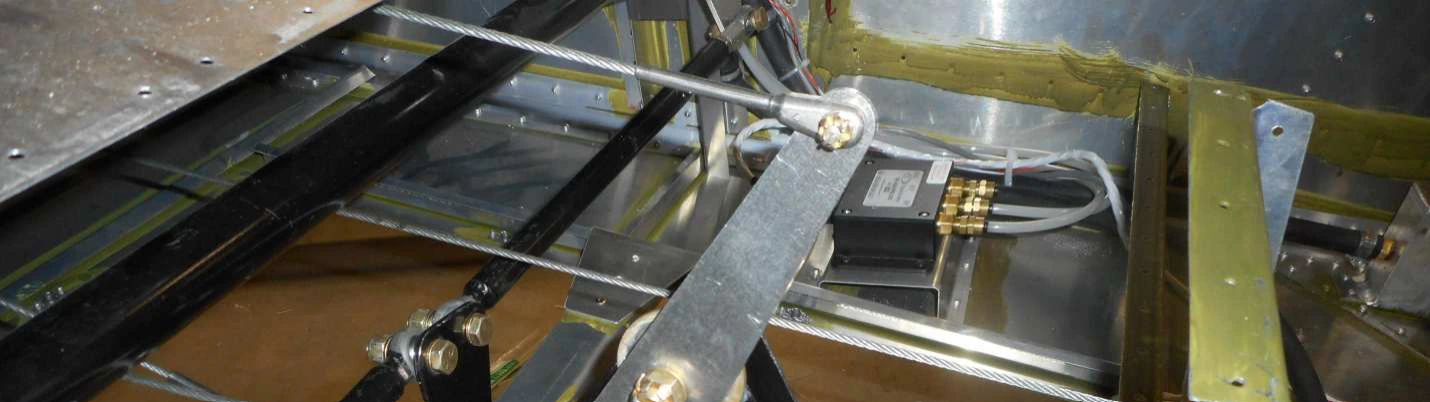

Тросы руля направления проходят между смесителем 75C1-6 и горизонтальными тягами флаперонов 75C2-1. В хвостовой части на снимке видны также тросы руля высоты; эластичная стяжка разделяет именно тросы руля высоты.

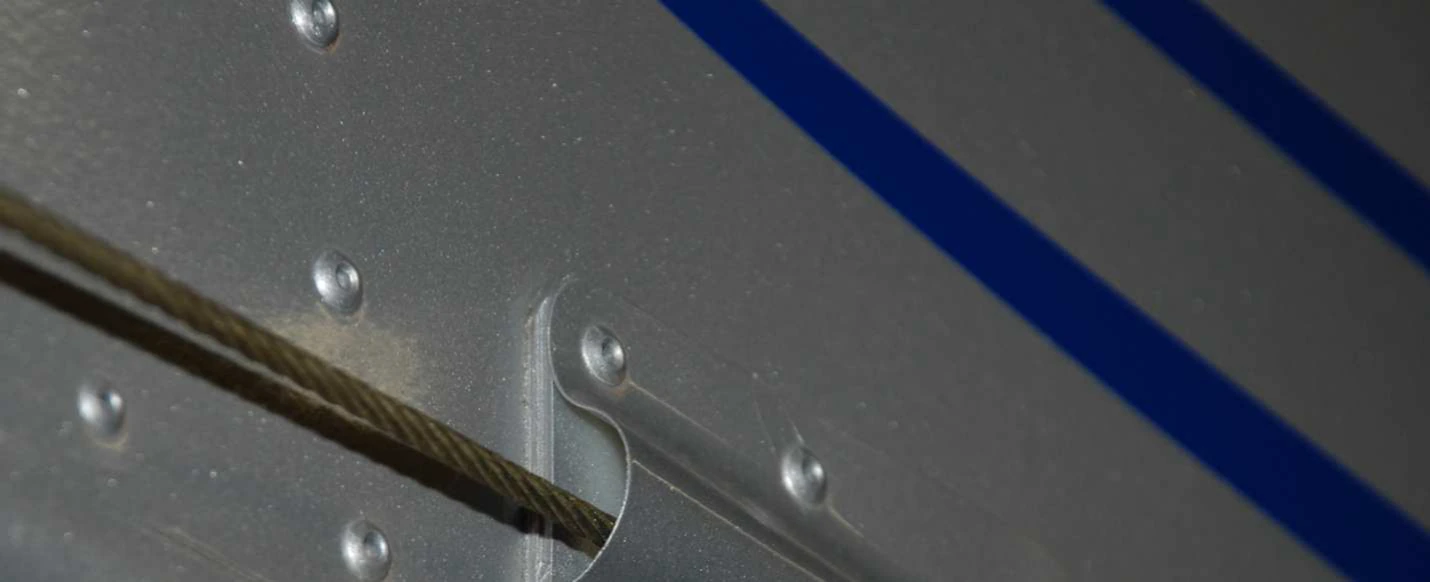

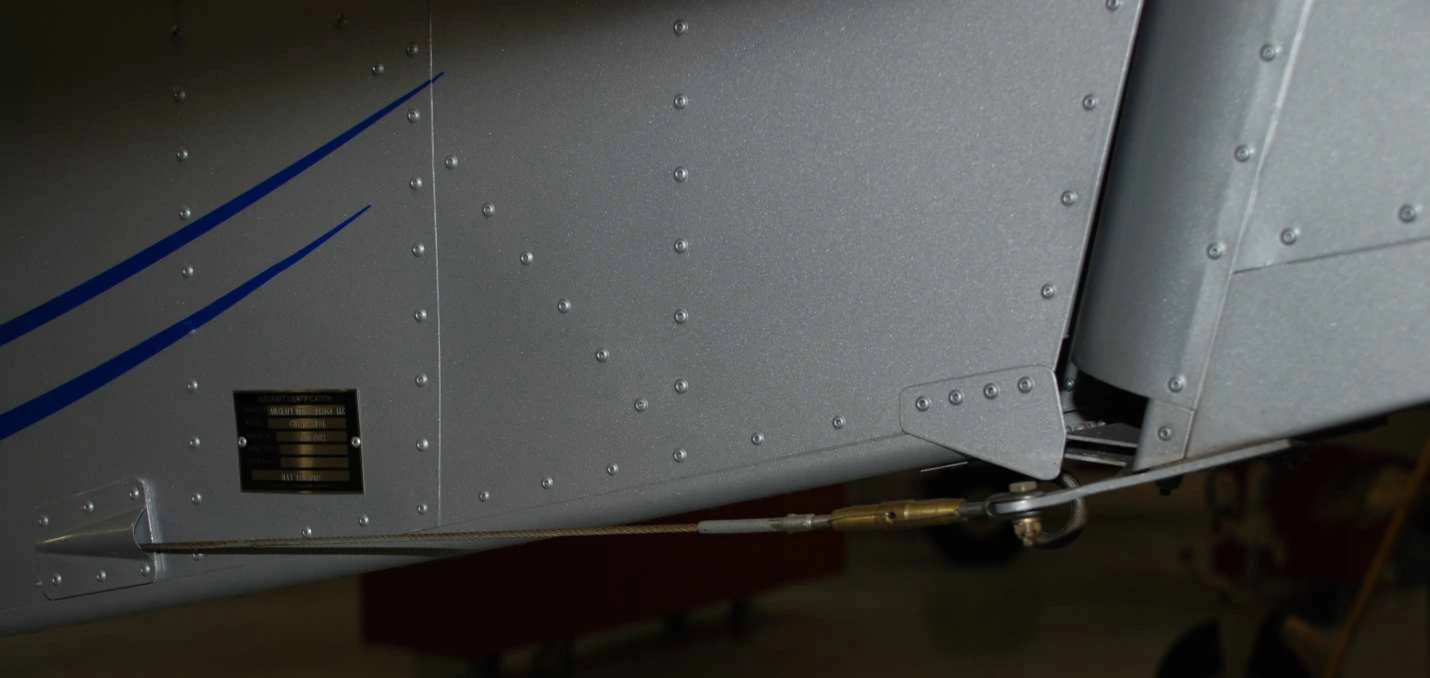

На общей схеме обозначены детали выхода тросов 75C4-1 и 75Z1-5 со ссылкой 75-ZA-3. Геометрию и применимость к Cruzer проверяйте по его чертежам.

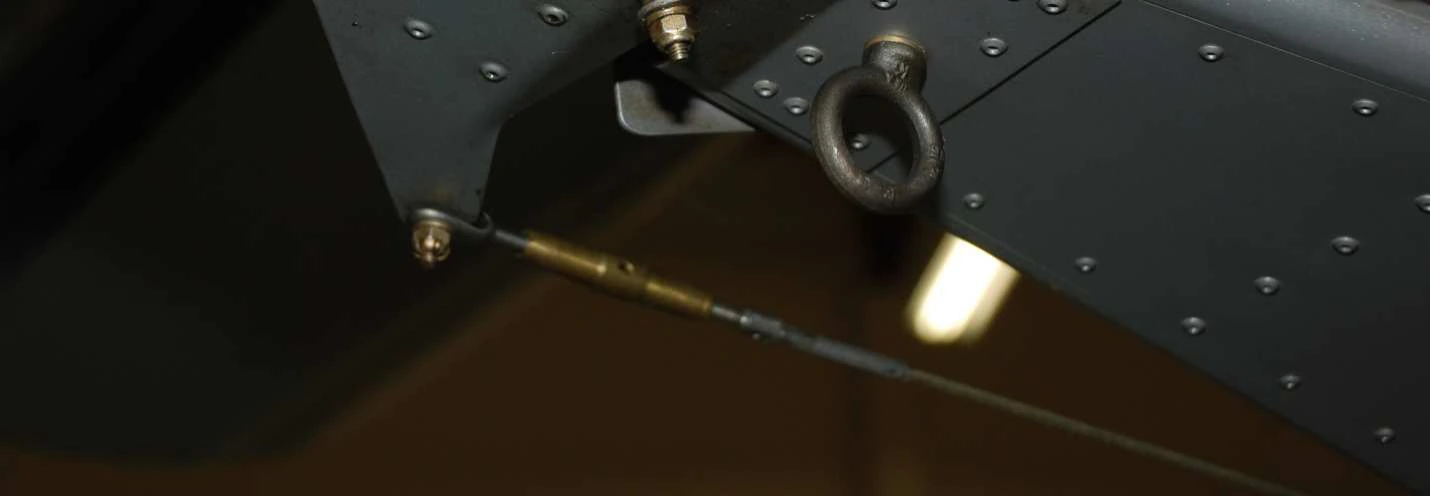

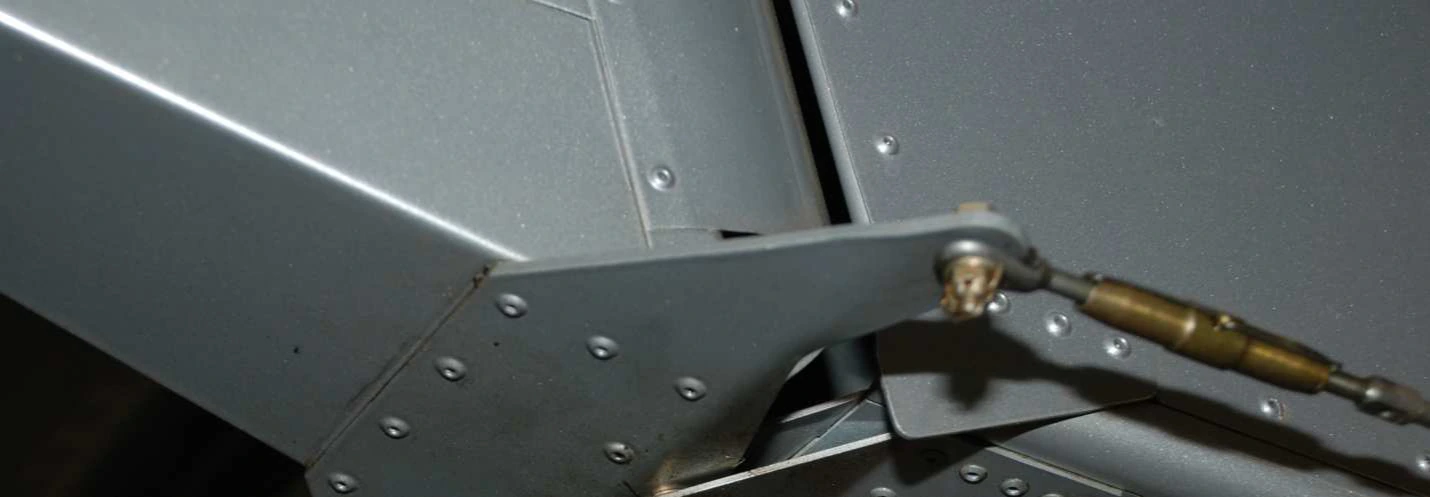

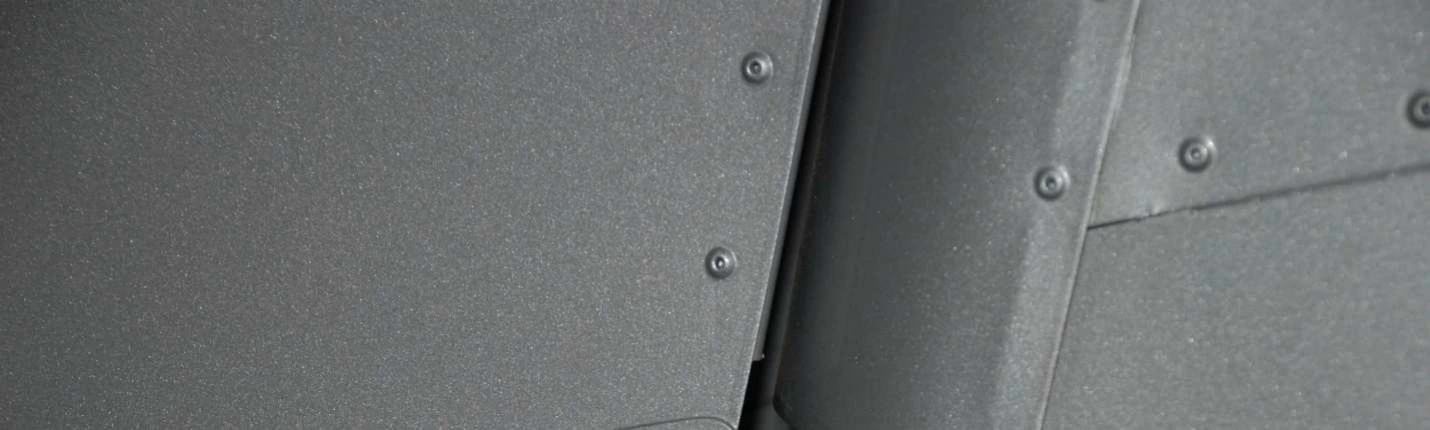

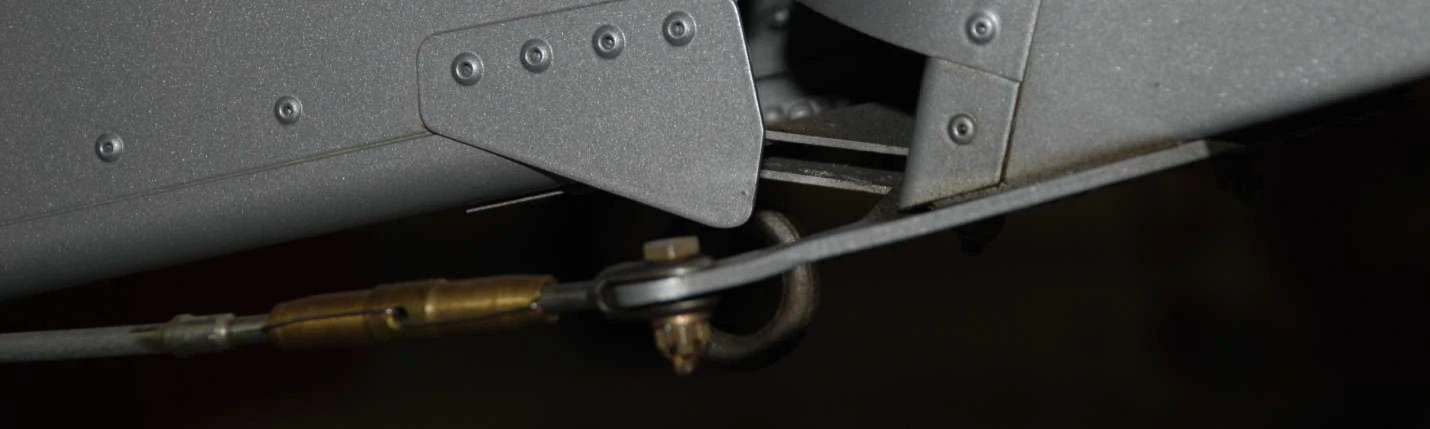

В общей схеме упоры обозначены 75Z1-6, ссылка — 75-ZA-3. Для Cruzer значения отклонений и собственные упоры проверяйте по C75-документации; схема не разрешает переносить размеры другой версии.
