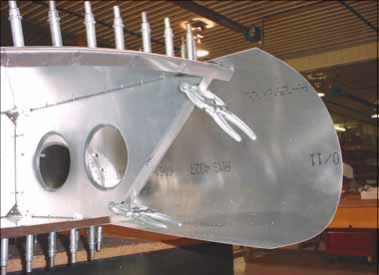

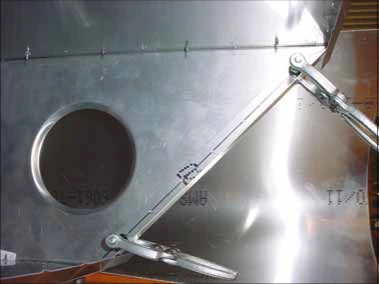

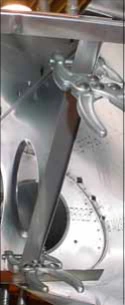

Отрежьте L-образный уголок длиной 300mm и подрежьте его верхний и нижний концы для размещения обшивок. Он перекрывает верхний и нижний уголки 7V8-2 и 7V8-3 с задней стороны.

Источник также допускает вариант длиной 250mm по 7-V-9, помещающийся между верхним и нижним уголками. Это два описанных способа посадки, их размеры не объединяют.

Прижмите уголок к концевому участку лонжерона 7V3-3.

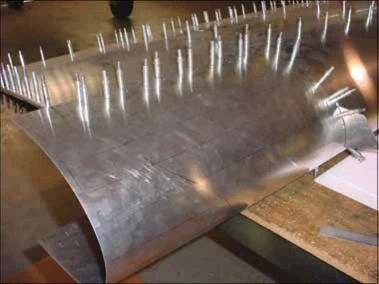

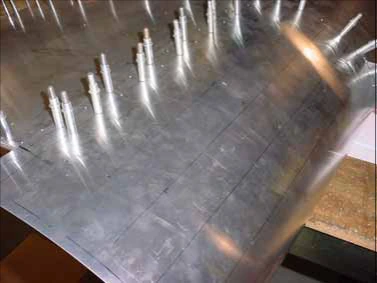

На носовой обшивке 7V7-1 разметьте координаты по 7-V-9. Сначала проведите линии через 50mm, параллельные задней кромке листа и перпендикулярные заклёпочному ряду нервюры.

Соедините заданные точки плавной кривой.

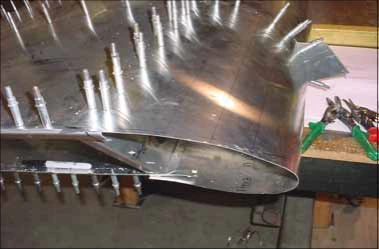

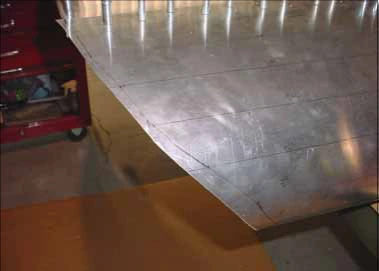

Сначала отрежьте с припуском приблизительно 20mm от линии.

Подрежьте верхнюю и нижнюю стороны.

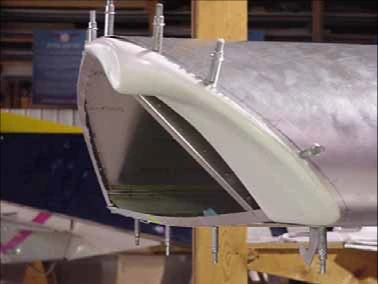

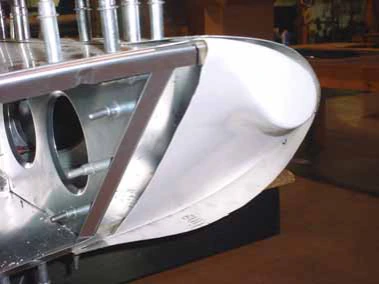

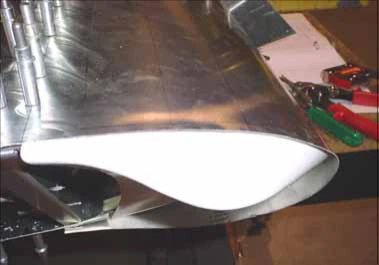

До окончательного реза по линии примерьте стеклопластиковую законцовку 7V9-2.

Подберите её положение для наилучшего прилегания к крылу.

Верхний задний конец стеклопластиковой законцовки находится на одной линии с верхним уголком 7V8-2. Нанесите заклёпочную линию и шаг.

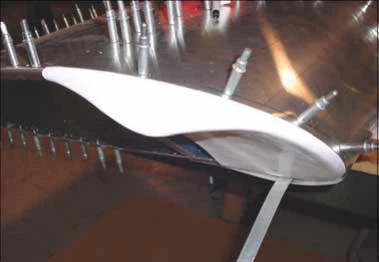

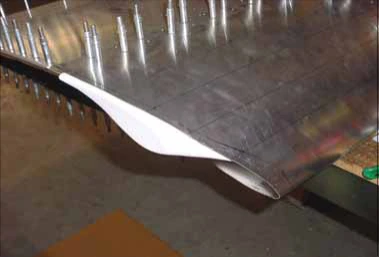

Просверлите несколько отверстий для временного удержания законцовки.

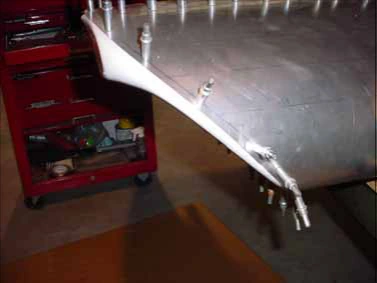

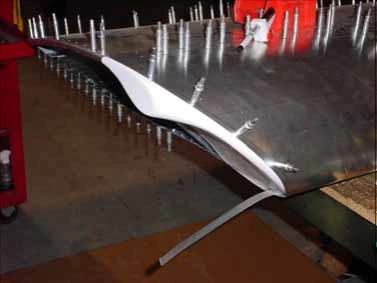

Крючок на конце алюминиевой полосы помогает вытянуть нижнюю часть законцовки в нужное положение, как показано.

При необходимости используйте гнутую полосу, чтобы подтянуть нижнюю часть наружу по показанной посадке.

Дополнительных размеров на этой странице нет.

Подрезайте носовую обшивку с запасом 20mm до окончательного реза.

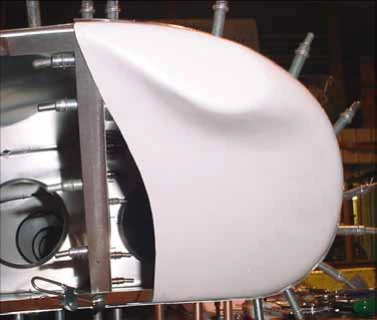

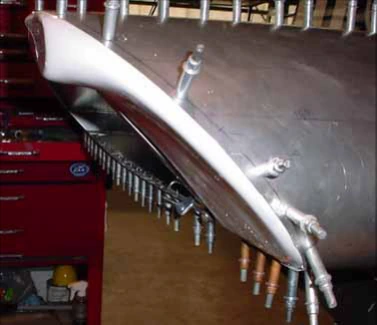

Поставьте стеклопластиковую законцовку и перенесите по ней окончательную линию подрезки.

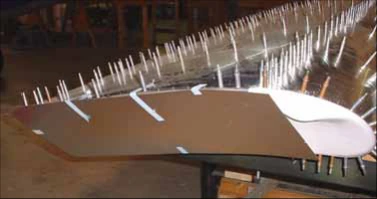

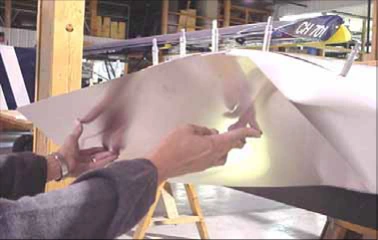

Приложите заготовку торцевой обшивки к крылу, обведите контур и подрежьте.

В этой инструкции лист законцовки обозначен 7V9-1.

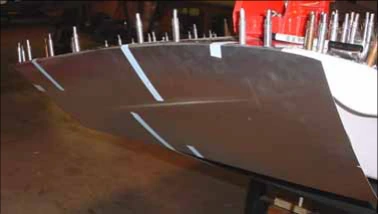

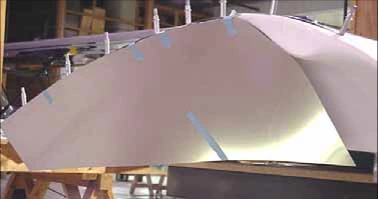

Для примерки удерживайте обшивку отрезками ленты. Удобно сначала изготовить шаблон из плотной бумаги.

Верхний передний угол подрезается под площадку крепления бортового огня/стробоскопа на стеклопластиковой законцовке.

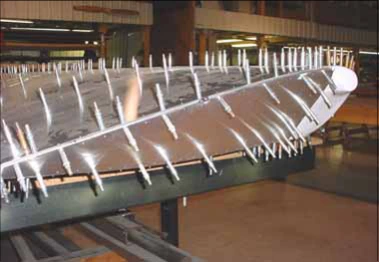

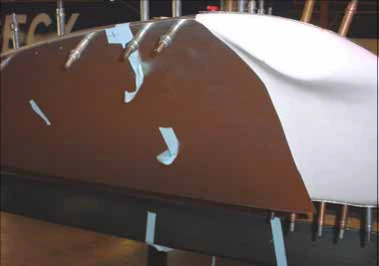

Разметьте отверстия с шагом 50mm между гофрами.

Просверлите и установите Cleco.

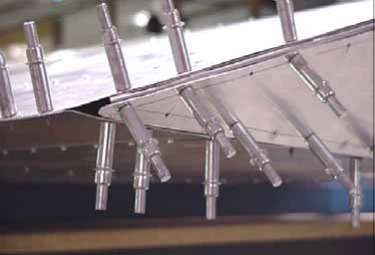

Показана задняя часть торцевой обшивки у задней кромки.

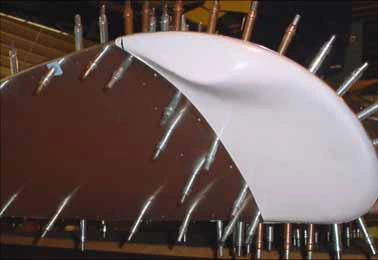

Разметьте и подрежьте лист по контуру стеклопластиковой законцовки. Просверлите его со стеклопластиком и L-образным уголком, установите Cleco.

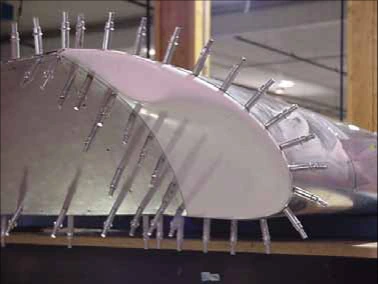

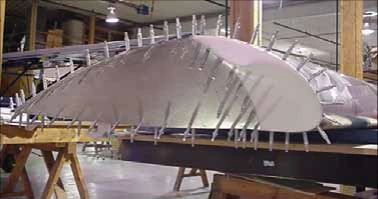

Фотографии показывают правую законцовку после описанной подгонки.

Установка дополнительного бортового огня и стробоскопа выделена в раздел «Опции».
