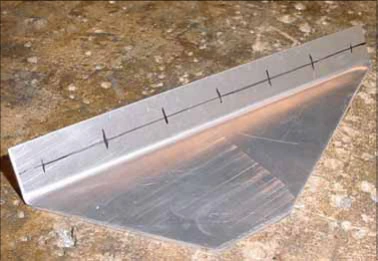

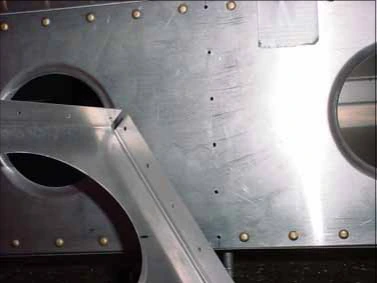

На усилителе 7V8-1SP нанесите ряд в 9mm от нижней кромки; крайние отверстия в 10mm от концов. Здесь семь заклёпок A5, начальные отверстия #40.

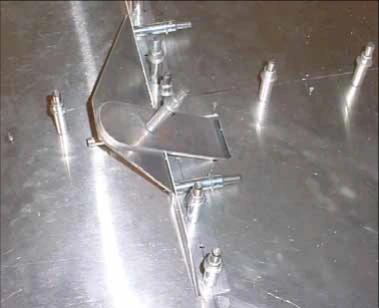

Короткая наклонная сторона направлена вперёд, см. 7-V-8. Поставьте усилитель под верхнее крепление 7V2-5.

Сверху прижмите к креплению, по бокам — к уголку. Конец усилителя должен совпадать со скруглённым концом крепления.

Проверьте отсутствие зазора между верхней поверхностью усилителя 7V8-1SP и креплением 7V2-5.

Важно: положите обрезок материала поверх обшивки под патрон дрели, чтобы не оставить следов на крыле.

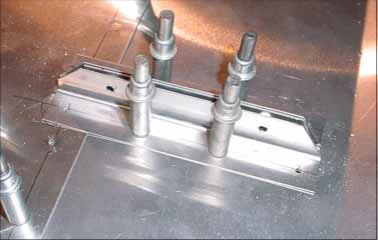

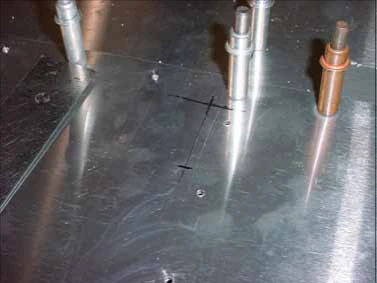

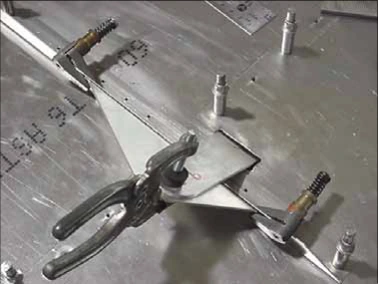

Через готовые отверстия сначала просверлите два крайних, затем средние отверстия #30 и поставьте Cleco. Показано соединение усилителя с боком уголка.

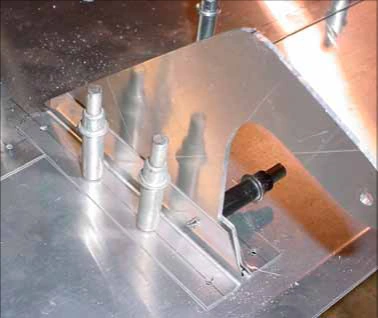

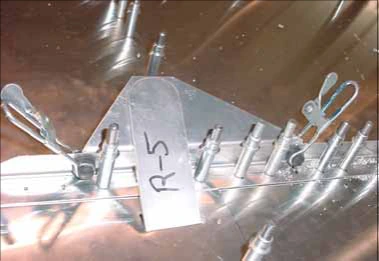

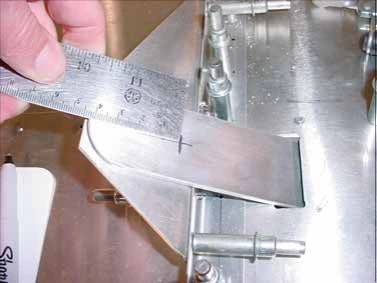

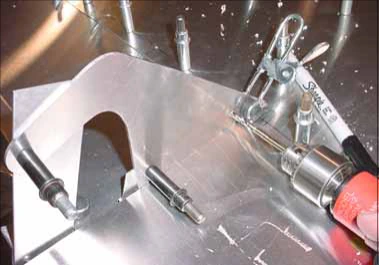

Разметьте положение заклёпок A5 от конца крепления, зажмите детали, затем просверлите и установите Cleco.

На фотографиях указаны 7V2-5 и 7V8-1SP. Примечание: в первой строке оригинала напечатано 7F2-5 вместо 7V2-5. Расхождение отмечено для сверки с чертежом.

По верхнему правому рисунку 7-V-5 изготовьте точный шаблон. Ключевые координаты отверстия — 67 и 32mm.

Материал может быть подходящим деревом или алюминием: использовать именно профиль 3/4 × 3/4″ со стенкой .094″ из 6061-T6 необязательно. Важна точность по чертежу.

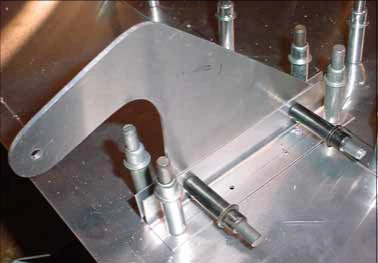

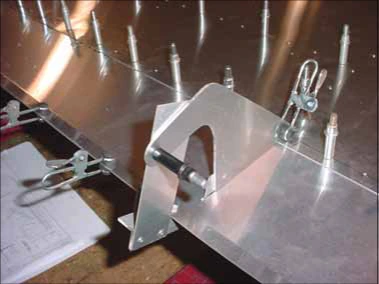

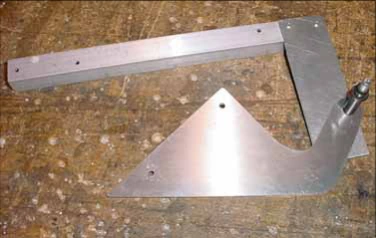

Соедините рычаг флаперона 7V4-7 с шаблоном на Cleco. В подписи шаблон обозначен 7V5.

Прижмите рычаг 7V4-7 вместе с шаблоном к кронштейнам флаперона.

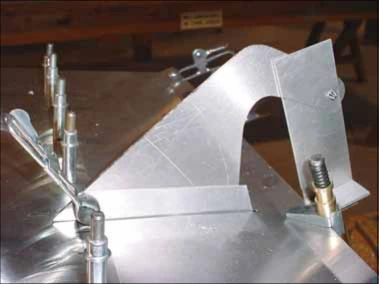

Верх шаблона заходит под верхнюю поверхность крыла. Выставьте шаблон и рычаг и прижмите шаблон к задней кромке.

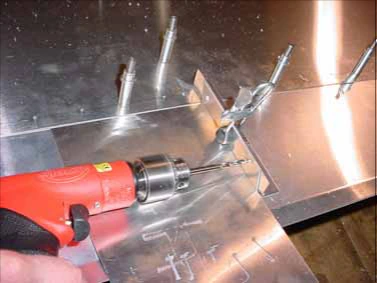

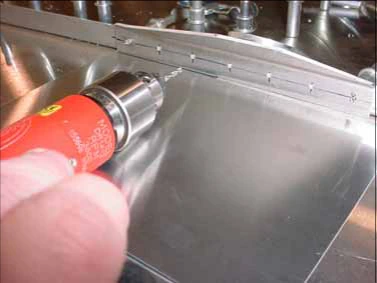

Подложите обрезок металла под патрон дрели для защиты крыла. Сверлите через готовые отверстия рычага по показанному сопряжению.

Ориентация по 7-V-5, сечение A–A: у нервюр №1 и №4 рычаги стоят с внутренней стороны кронштейнов; у №3 и №6 — с наружной.

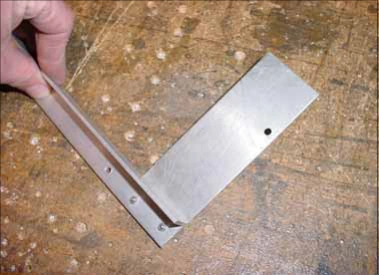

Отрежьте два L-образных уголка длиной 125mm. Равномерно разметьте и просверлите четыре отверстия в каждом. Снимите рычаги 7V4-7.

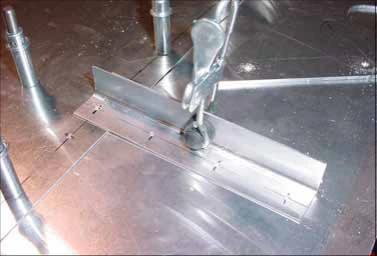

Переднее отверстие совместите с заклёпочным рядом профилей и прижмите уголок к кронштейну 7V4-6 (в оригинале эта подпись набрана «7v4-6»).

Сверлите через отверстие #20 кронштейна и устанавливайте Cleco.

Поставьте рычаг 7V4-7 на Cleco и через имеющиеся отверстия просверлите второй стандартный L-образный уголок.

Подрежьте концы уголков. Сзади они заподлицо с концами кронштейна 7V4-6.

Передний угол подрезается заподлицо с передним краем рычага 7V4-7, как показано на деталях.

Разметьте прорезь под дополнительное швартовочное кольцо 6W9-1. Вырез расположен с внутренней стороны носовой нервюры №5.

Для доступа изнутри снимите носовую нервюру №6. Проверьте, что прорезь находится перед лонжероном.

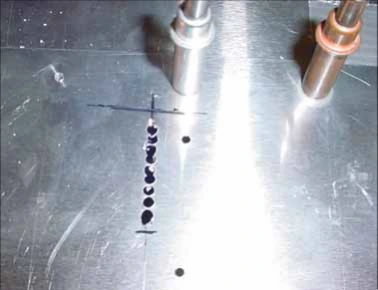

Просверлите ряд отверстий под прорезь и доведите её напильником. Снова установите носовую нервюру.

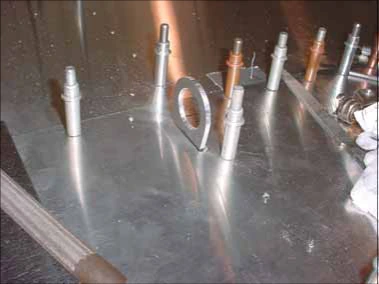

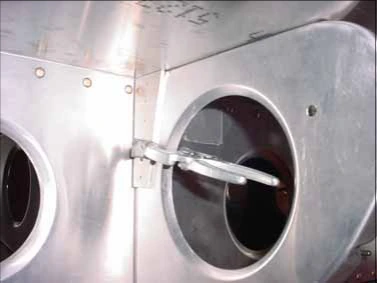

От конца дополнительного кольца 6W9-1 отложите контрольную отметку 40mm. Введите кольцо через прорезь, совместите отметку с обшивкой и прижмите к нервюре.

На виде снизу контрольная отметка 40mm совпадает с обшивкой.

Просверлите и установите Cleco: шесть заклёпок A5 по нижнему рисунку 7-V-8.

Проверьте достаточность прорези: обшивка не должна касаться кольца.

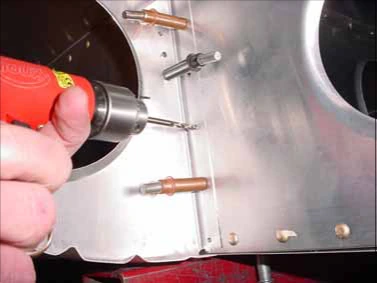

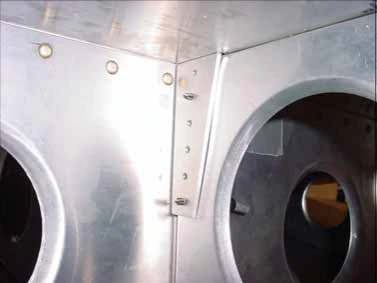

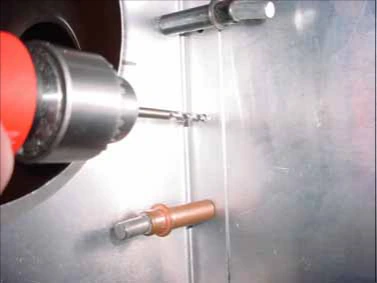

Рассверлите соответствующие соединения носовых нервюр с лонжероном и задней нервюрой под A5 по 7-V-8.

На нижнем правом выделенном рисунке 7-V-2 показана нервюра на станции 2480. Здесь указаны шесть заклёпок A5.
