Расстояние от отверстий до задней кромки нижней обшивки может быть больше 10mm, чтобы обеспечить правильное расстояние до кромок лежащих под ней профилей 7V6-1 и 7V6-2SP. Размечайте ряд по самим профилям.

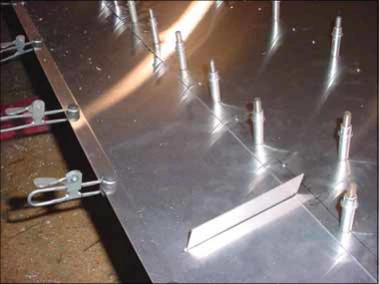

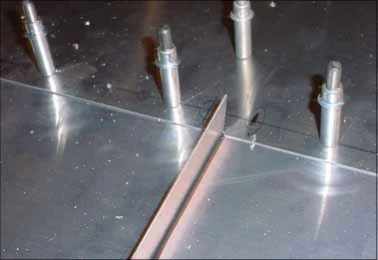

С наружной стороны кронштейна 7V4-6 первое отверстие находится в 10mm от конца профиля. Отрезком уголка перенесите отверстия через уголки с обеих сторон кронштейна флаперона по сечению A–A листа 7-V-5.

Важно: обведите отверстия «зоны без заклёпок». Сейчас их не сверлят.

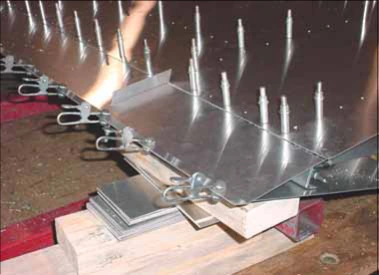

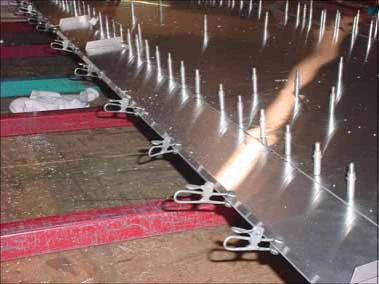

Сначала сверлите каждое второе отверстие #40 и ставьте Cleco. Ряд — A4, шаг 40, по верхнему правому рисунку 7-V-8.

Затем выполните промежуточные отверстия. Последнее внутреннее отверстие совпадает с пересечением ряда корневой нервюры 7V4-2.

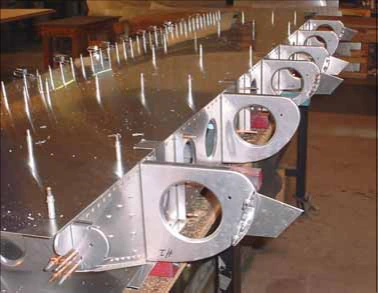

Снова установите носовые нервюры. Проверьте взаимные расстояния кронштейнов предкрылка по 7-V-6.

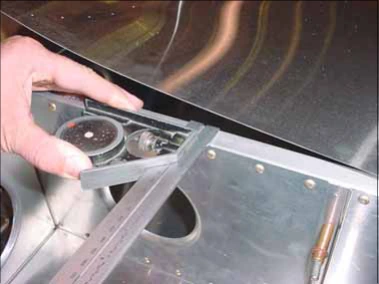

До установки носовой обшивки 7V7-1 регулируемым угольником перенесите глубину стенки и пояса лонжерона. Отметьте заднюю кромку пояса на верхней стороне обшивки.

В носовой обшивке 7V7-1 для каждого кронштейна 7V4-5 есть два предварительных отверстия. Найдите их на нервюрах №1, №3, №4 и №6 и соедините прямыми линиями.

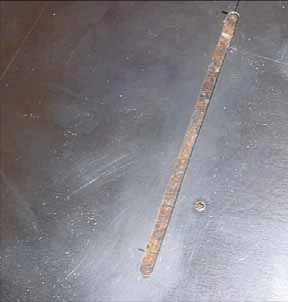

Прорезь выполняется по центру этой линии. Просверлите вдоль неё ряд отверстий #30 и доведите небольшим круглым напильником до гладкого контура.

Ориентация: нижняя сторона обшивки обращена вверх. Через готовые отверстия носовой нервюры №4 проведите прямую к нижнему краю листа.

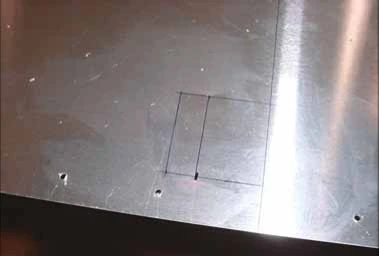

Разметьте вырез под переднее верхнее крепление подкоса 7V2-5: перед лонжероном, ширина 12mm, длина 40mm.

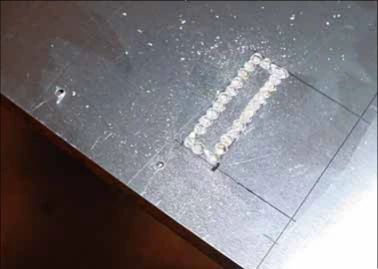

От задней кромки листа до края выреза — 20mm по верхнему рисунку 7-V-7. Просверлите углы, затем выполните вырез и обработайте стороны гладко напильником.

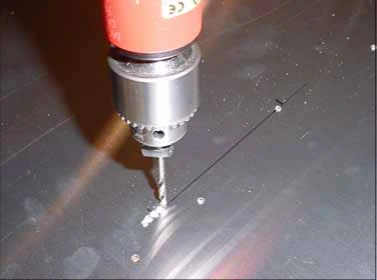

В оригинале показано соединение ряда отверстий сверлом. Режим работы инструмента и допустимую обработку определяют его назначение и применимая технология; новый размер выреза здесь не добавлен.

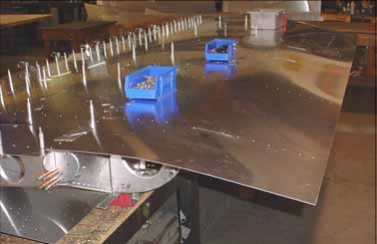

Поставьте обшивку на крыло. Её задняя кромка совпадает с задней кромкой пояса 7V2-3.

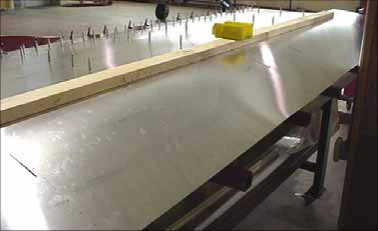

Удерживайте лист лентой; брусок 2 × 4 поперёк нижних сторон носовых нервюр помогает прижать его.

Проверьте совпадение линии отверстий носовой нервюры с линией задней нервюры, в том числе на нервюре №4. Поперечное положение задаётся совмещением готовых отверстий с осями нервюр.

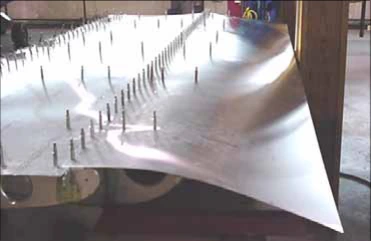

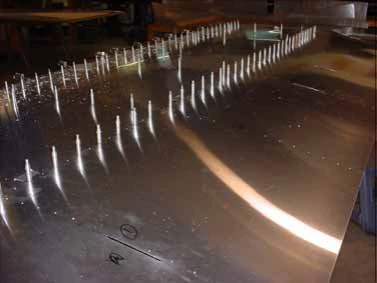

Просверлите обшивку с лонжероном и установите Cleco. В показанном ряду расстояние от задней кромки обшивки до отверстий пояса — 10mm.

Затем сверлите ряды нервюр носовой обшивки 7V7-1.

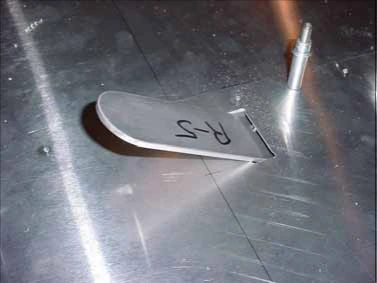

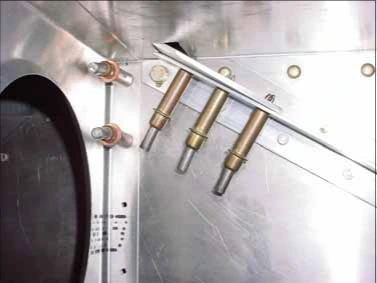

Поставьте переднее верхнее крепление подкоса 7V2-5 через вырез обшивки. Удержите Cleco 3/16″, если имеется подходящий фиксатор, либо болтами по показанному соединению.

Проверьте достаточный размер выреза: обшивка не должна касаться крепления.

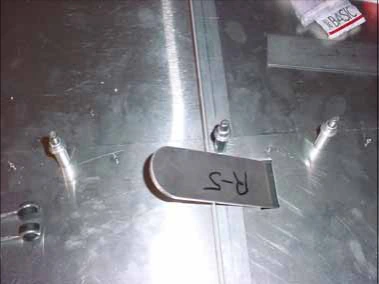

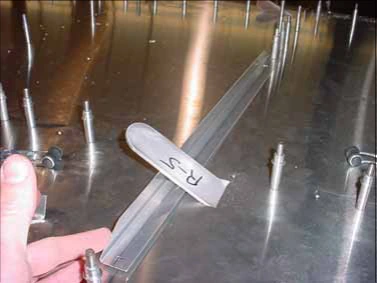

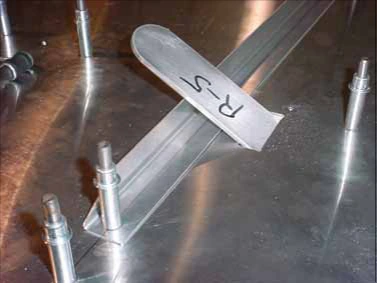

Примечание: маркировка «R-5» на показанной детали означает правое крыло и производственную серию 5; это не отдельный номер детали вместо 7V2-5.

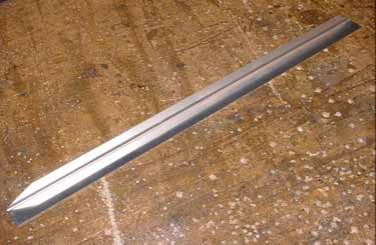

На вертикальной полке уголка разметьте диагональную линию и подрежьте только концы этой полки.

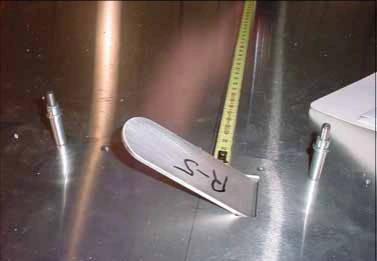

От задней кромки крепления подкоса отложите 355mm до заднего конца уголка 7V8-4SP по среднему рисунку 7-V-8.

Примечание: верхняя подпись этого же элемента — 7V8-3SP. Номера исходной страницы различаются; правильную деталь определяйте по применимому чертежу, не по одной подписи.

В исходном тексте уголок обозначен 7V8-2SP: два крайних отверстия предварительно сверлятся в 10mm от концов. На нижней полке заклёпочная линия подписана для 7V8-4SP. Это ещё одно расхождение номеров данного узла; сверяйте 7-V-8.

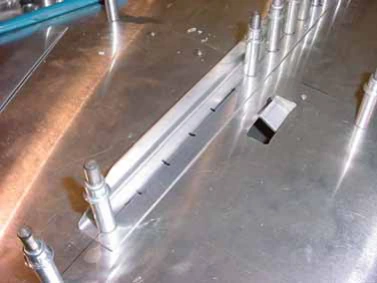

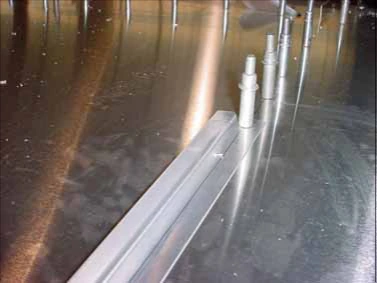

Поставьте уголок снизу крыла, совместив его ряд с рядом задней нервюры №4. Вертикальная полка помещается под креплением 7V2-5.

Совместите задний конец с отметкой 355, просверлите крайнее отверстие и поставьте Cleco.

Просверлите переднее крайнее отверстие и поставьте Cleco. Проверьте совмещение заклёпочных линий.

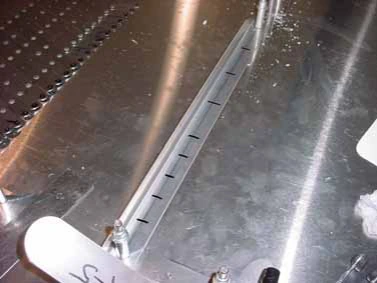

Отметьте на уголке 7V8-4SP ряд лонжерона. Просверлите их пересечение и установите Cleco.

Первое отверстие позади пересечения с рядом лонжерона находится на 35mm. Следующие четыре отверстия — с шагом 25, оставшиеся три — с шагом 40 по данной странице.

Просверлите и поставьте Cleco. Для разметки заклёпок уголка снимите крепление подкоса, затем завершите сверление и фиксацию.
