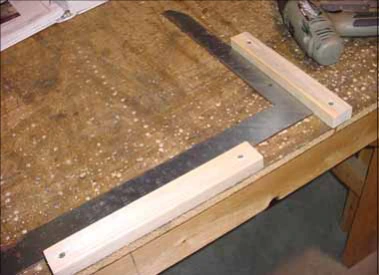

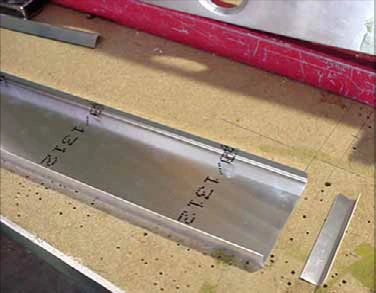

Привинтите к верстаку деревянные рейки 1 × 2, образующие приспособление для клёпки концевых уголков профиля бака 7V11-2K.

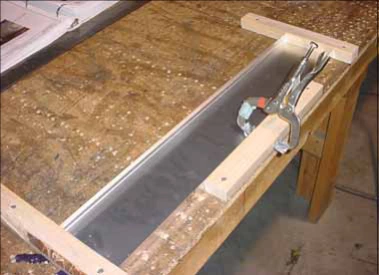

Торцевые упоры перпендикулярны боковым сторонам; расстояние между ними 600mm. Прижмите нижнюю полку профиля к деревянному приспособлению.

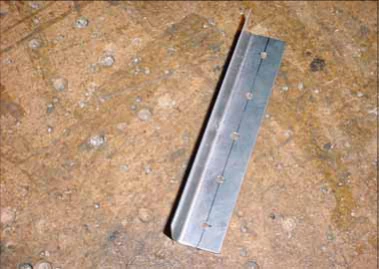

Из стандартного L-образного уголка длиной 4 ft отрежьте два участка по 105mm для концов профиля бака 7V11-2K.

Разметьте и просверлите пять равномерно расположенных отверстий: пять заклёпок A4.

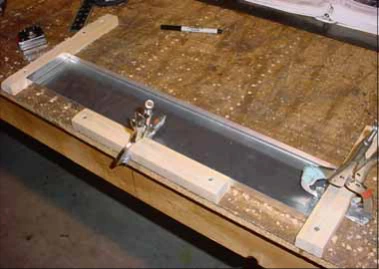

Прижмите уголки к боковым упорам приспособления заподлицо с концами профиля 7V11-2K.

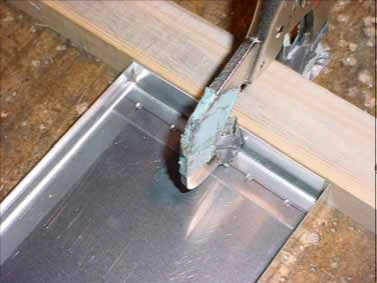

Сверлите через готовые отверстия и установите Cleco. Уголки ставятся на обоих концах профиля.

От переда лонжерона до передней стороны профиля бака 7V11-2K откладывают 530mm сверху и 525mm снизу; см. верхний средний рисунок 7-V-11.

Зацепите рулетку за переднюю сторону лонжерона и ведите ленту по полке нервюры.

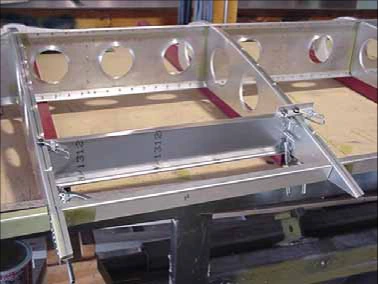

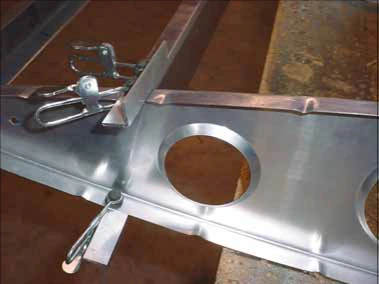

Прижмите контрольные отрезки профиля к верхней и нижней полкам. Профиль бака помещается внутрь внутренней нервюры.

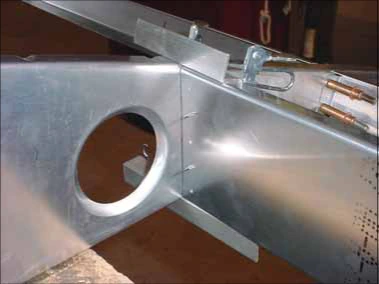

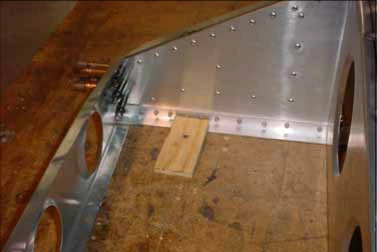

Прижмите контрольный профиль к полке нервюры; показан наружный конец профиля бака.

Разметьте заклёпочную линию на нервюре и проверьте, что она проходит через L-образный уголок.

Просверлите, установите Cleco. Здесь указаны пять заклёпок A4.

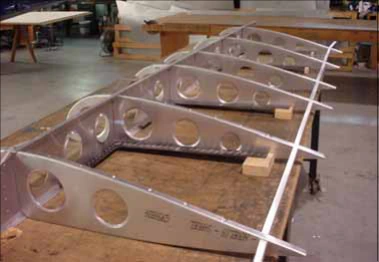

Натяните и отбейте прямую линию на верстаке. Нижнюю кромку лонжерона совместите с ней. Крыло лежит верхом вверх, низ лонжерона опирается на стол.

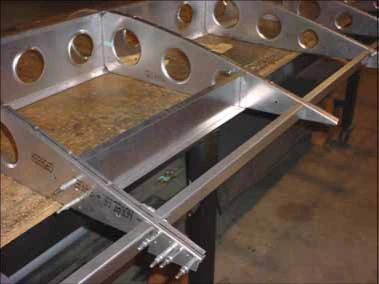

Выставьте нервюры перпендикулярно главному лонжерону. Для точного переноса заклёпочных линий к краю лонжерона в источнике предлагается временно снять носовые нервюры.

Небольшими фанерными прижимами, привинченными к верстаку, зафиксируйте каркас. Нанесите заклёпочные линии на полках нервюр; расстояние до кромки здесь приблизительно 10mm.

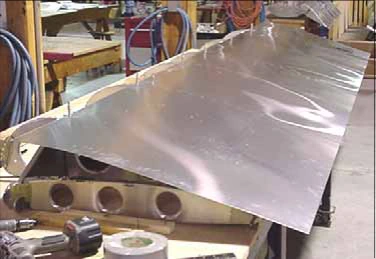

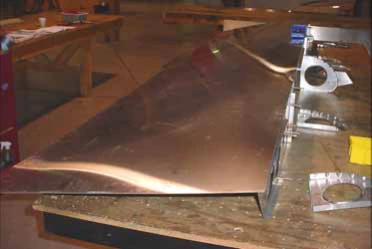

Положите заднюю верхнюю обшивку 7V7-2 на каркас. Край с предварительно просверленными отверстиями обращён назад.

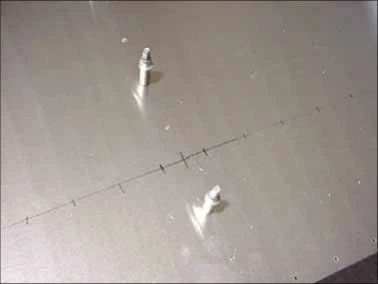

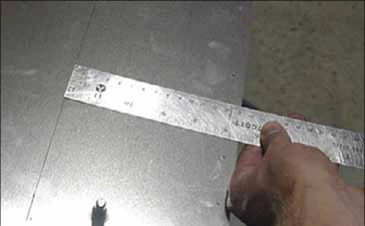

Прямой линейкой проведите линии через начальные отверстия до передней и задней кромок листа.

Продлите соответствующую линию на лонжероне до его края. На фотографии носовые нервюры сняты.

Совместите заклёпочную линию обшивки с линией лонжерона. Задний край листа предварительно просверлен; от внутреннего края до первого ряда, соответствующего нервюре №1, — 320mm.

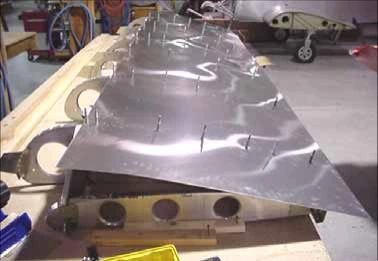

Линии полок должны быть видны через отверстия листа. Удерживайте обшивку на лонжероне отрезками ленты.

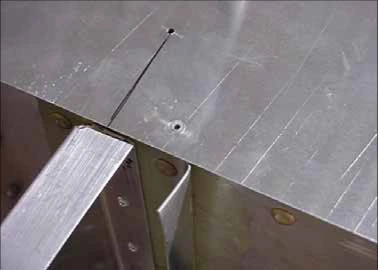

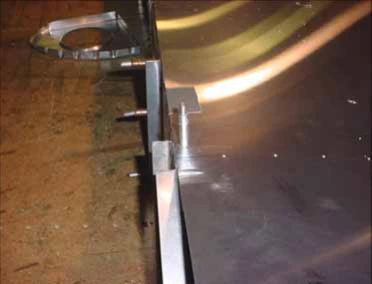

Передняя кромка обшивки заподлицо с лонжероном. Отверстие временной установочной заклёпки через пояс лонжерона расположено на 20mm наружу от станции нервюры; просверлите и поставьте Cleco.

Увеличьте начальное отверстие через обшивку и лонжерон сверлом #30.

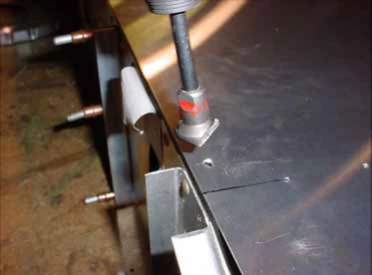

Только в ОБШИВКЕ осторожно выполните зенкование большим сверлом. По этой странице обработку прекращают, когда наружный диаметр зенковки равен диаметру головки заклёпки. Лонжерон по этому указанию не зенкуют.

Установочная заклёпка — стандартная A4 с плоской насадкой заклёпочника. По источнику выступающую головку доводят ручным напильником заподлицо.

Примечание: это конкретный приём данного руководства для установочного крепления. Он не заменяет требования применимых чертежей к остальным заклёпкам, толщине и зенкованию.

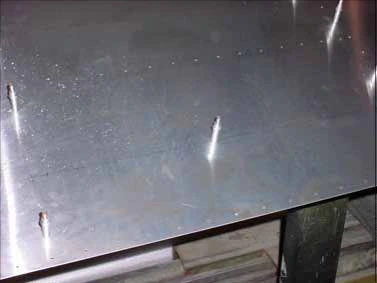

Сверлите и ставьте Cleco, когда ось полки нервюры видна через предварительные отверстия обшивки.

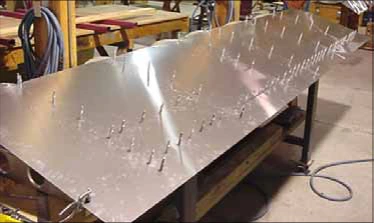

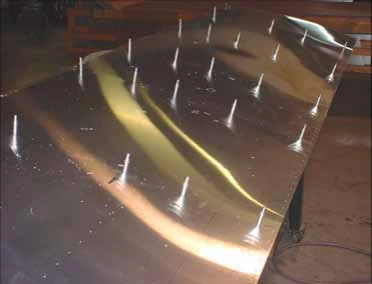

Начинайте спереди и продвигайтесь по нервюрам назад, к открытому краю. Сначала сверлите и фиксируйте каждое третье отверстие, затем выполните промежуточные без добавления Cleco.

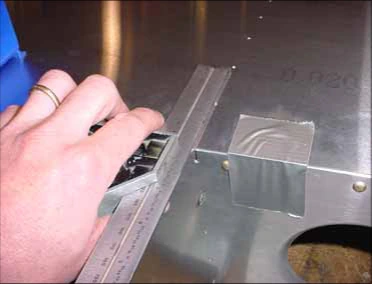

Разметьте заклёпочную линию заднего профиля: измерьте расстояние от его середины до конца обшивки и перенесите наверх. Поставляемая обшивка уже может иметь этот ряд отверстий.

Перед сверлением проверьте, что линия идёт по середине профиля. Расстояние до кромки — 10mm.

Крайние отверстия находятся в 10mm от концов профиля; относительно оси нервюры это приблизительно 20mm. Также просверлите пересечение оси нервюры с рядом заднего профиля.

Между крайними отверстиями профилей 7V6-1 и 7V6-2SP — заклёпки A4 с шагом 40.

Просверлите заклёпочный ряд через профиль бака и поставьте Cleco.

Завершите сверление обшивки по нервюрам и профилям.
