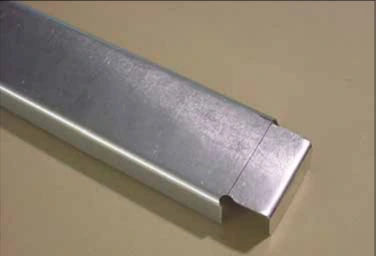

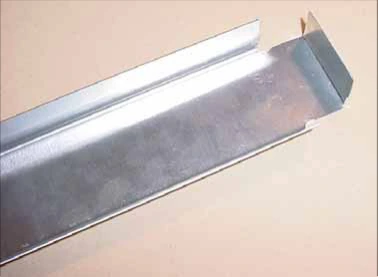

Вместо отдельного уголка 7V6-3, приклёпанного к профилю 7V6-1, источник допускает подрезку верхней и нижней полок с отгибом торцевой полки.

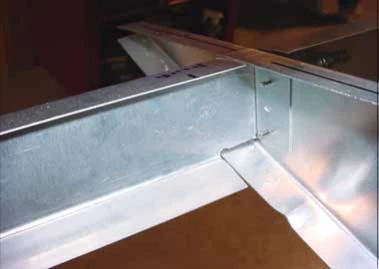

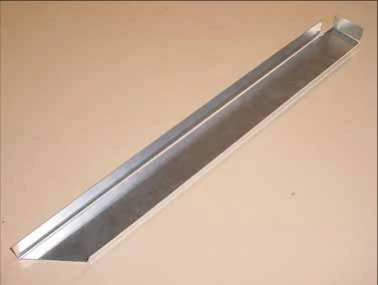

Показан стандартный задний профиль 7V6-2SP с наружной стороны задней нервюры RR №6. Верхняя и нижняя полки подрезаны примерно на 20mm для размещения полки нервюры.

На нижней фотографии показан внутренний конец профиля.

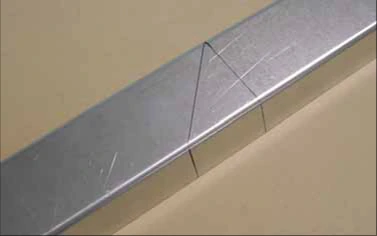

От отогнутой торцевой полки отложите 425mm. На стенке разметьте линию 45°, угольником перенесите её на верхнюю и нижнюю полки.

Размер от середины нервюры до конца профиля — 415mm; см. нижнюю заднюю обшивку 7V7-3.

Показан наружный конец стандартного профиля 7V6-2SP. Конец нижней полки подрезан перпендикулярно задней кромке.

На деталях верхней и нижней полок показаны вырезы для размещения полки нервюры.

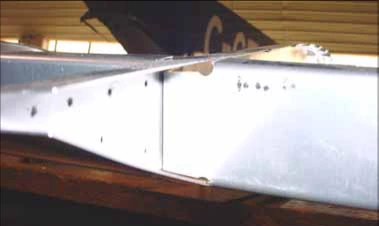

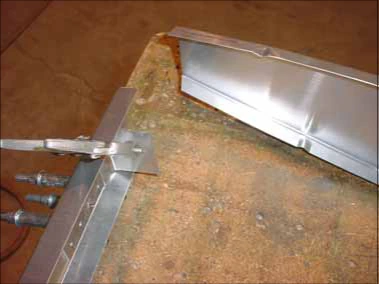

Показано правое крыло сзади и вид назад на нижнюю полку законцовки.

Разметьте и предварительно просверлите усилитель 7V4-3. Через уголок задней нервюры 7V6-3 проходят три заклёпки.

Усиленный задний профиль 7V6-1 отрежьте на длину 296mm от торцевой полки.

Поставьте усилитель внутрь профиля: внутренние торцы заподлицо, усилитель посередине высоты. При необходимости скруглите его верхний и нижний углы для зазора под радиусы сгиба профиля.

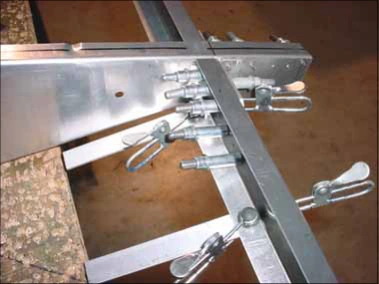

Прижмите уголок 7V6-3 к нервюре, просверлите через существующие отверстия и установите Cleco. Показаны усилитель 7V4-3 и усиленный профиль 7V6-1.

Важно: текст размера на этой странице обрывается: «247mm from the rivet line for the root rib 7V4-2 to the». Вторая точка отсчёта не указана. Размер 247mm нельзя откладывать по догадке; определите его по применимому чертежу.

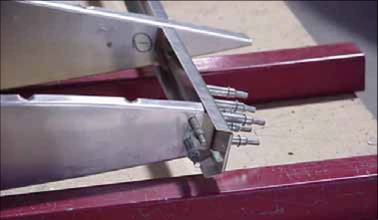

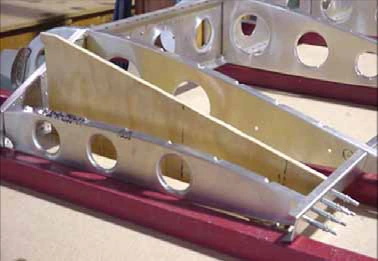

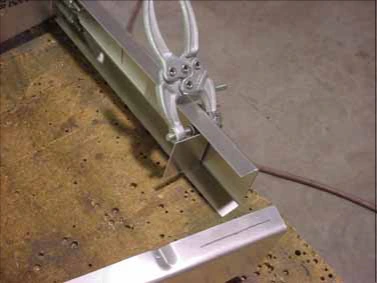

Выставьте шаблон тем же способом. Поскольку верхний пояс 7V2-2 здесь не используется как упор, поставьте между передом шаблона и стенкой лонжерона 7V2-1 прокладку 3/4″ (19mm).

Проверьте: при вертикальной стенке лонжерона усилитель 7V4-3 имеет угол 78° по верхнему рисунку 7-F-15.

При вертикальном корневом креплении 7V3-1SP усилитель 7V4-3 отклонён на 12°: 90° − 78°, см. 7-V-6.

Важно: взаимный угол переднего и заднего креплений крыла определяет правильную посадку на фюзеляж; проверяйте по 7-F-15.

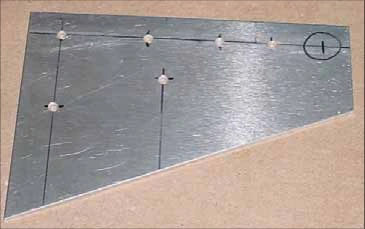

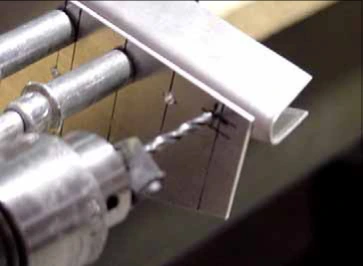

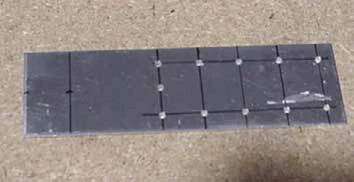

На кронштейнах 7V4-6 разметьте заклёпки и выполните начальные отверстия #40. Последнее отверстие пока не сверлите: оно находится не на общей линии 8mm.

Первый просверленный кронштейн можно использовать как шаблон остальных: зажать вместе и сверлить #40 через готовые отверстия.

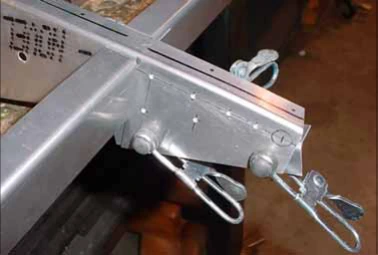

Прижмите L-образный уголок заподлицо с нижней кромкой.

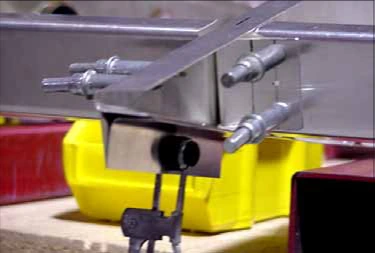

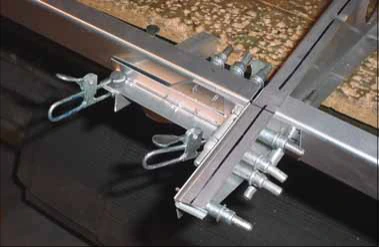

Поставьте кронштейн 7V4-6 позади профилей 7V6-1 и 7V6-2SP на нервюрах RR №1, №3, №4 и №6, по верхнему рисунку 7-V-6. Прижмите контрольный уголок к полке нервюры.

Верх кронштейна не должен выступать над полкой нервюры. При необходимости поставьте прокладку между контрольным уголком и полкой.

На окончательной сборке между уголком и полкой находится обшивка задней кромки 7V7-4 или 7V7-5 толщиной .025″; см. также 7-V-5.

Примечание: нижняя подпись называет кронштейн 7V4-7, тогда как основной текст — 7V4-6; рядом указана задняя нервюра 7V1-2. Номера проверяйте по применимому листу, не объединяя разные детали по подписи фотографии.

Высоту последнего отверстия кронштейна флаперона 7V4-6 подбирают по требуемому расстоянию до кромки нервюры.

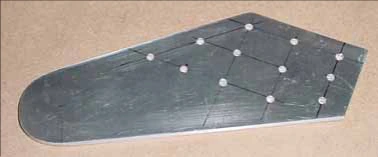

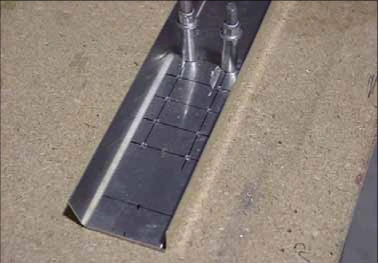

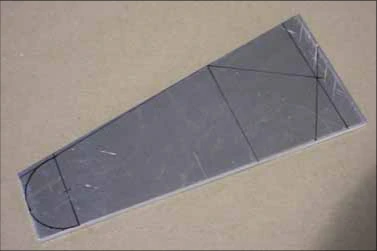

На заготовке заднего верхнего крепления подкоса 7V4-4 сначала разметьте отверстие 5/16″ в 16mm от конца, проведя перпендикуляр к нижней кромке.

Вдоль нижней кромки отложите 115mm. От этой линии разметьте размеры 15 и 41, продлите линии угольником вверх и соедините с отметкой 27mm. Угол между указанными линиями — 90°. Единицы и точки размеров 15 и 41 сверяйте с рисунком.

Выпилите контур ножовкой и удалите напильником все следы пилы.

На нижнем ряду добавьте заклёпку под средним отверстием диагонали, посредине промежутка 30mm.

Разметка исходной страницы: верхний ряд по горизонтали — 9, 18, 18; наружный вертикальный — 7, 10.5, 10.5; средний вертикальный — 7, 14, 14. Диагональная линия находится в 7mm от кромки. Размерные точки и единицы сверяйте с применимым чертежом.

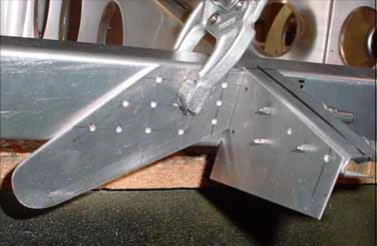

После подрезки и разметки 7V4-4 сначала прижмите его к заднему профилю и проверьте посадку, затем выполняйте начальные отверстия.

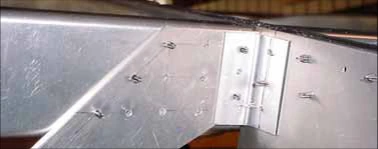

На каждой полке показанного L-образного уголка предусмотрены три заклёпки A5.

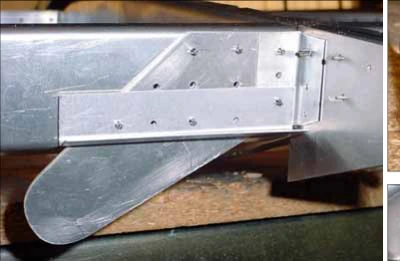

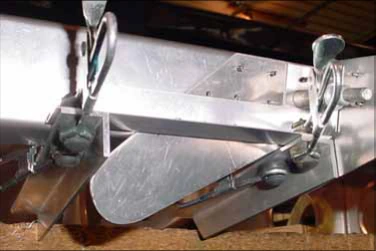

По обе стороны крепления 7V4-4 прижмите к нижней полке профиля два отрезка профиля либо другие плоские опоры. Их задние концы выступают приблизительно на 30mm за заднюю стенку.

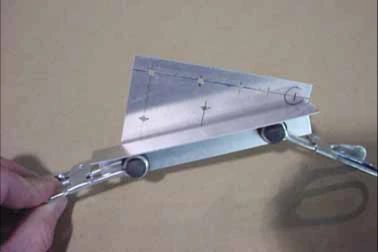

Отрежьте L-образный уголок длиной 120mm, достаточной для перекрытия обеих опор. Положите на них уголок.

Подгоните его сгиб под угол заднего профиля: в источнике указано закрытие на 21°. Окончательную форму сверяйте с чертежом. Показан вид сверху.

Сверлите со стороны переда через существующие отверстия и установите Cleco. Уголок перекрывает угловой L-образный элемент.

Снимите уголок и подрежьте внутренний конец до 95mm по нижнему среднему рисунку 7-V-5, над сечением B–B.

Этот уголок поддерживает обшивку крыла позади выреза под крепление подкоса 7V4-4.
