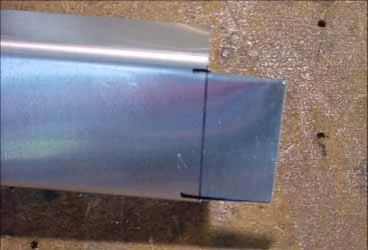

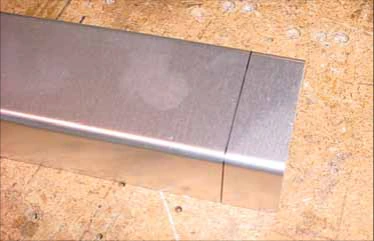

Ориентация профилей 7V6-1 и 7V6-2SP: полка с углом 90° направлена вверх. Разметьте линию сгиба в 20mm от конца по нижнему правому рисунку 7-V-6.

Угольником продлите линию на верхнюю и нижнюю полки. На стенке линия реза проходит по касательной к сгибу.

Сначала отрежьте с припуском, затем по линии. Срежьте верхний и нижний углы полки по показанному контуру.

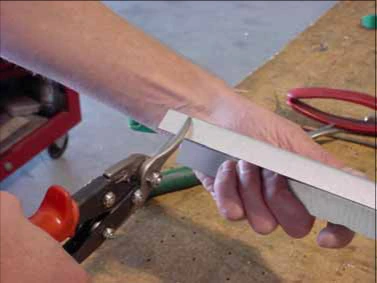

Ножницами подрежьте верхнюю и нижнюю полки, не заходя за нужную границу. Не дорезайте до самой линии: оставшийся уголок отделяют поворотом, как показано.

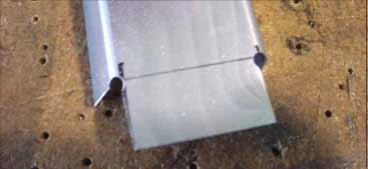

Круглым напильником 1/4″ доведите угловые разгрузочные отверстия. Другой приведённый вариант — просверлить их до резки полок.

Линия сгиба проходит через центр разгрузочного отверстия. Проверьте отсутствие рисок и надрезов от ножниц.

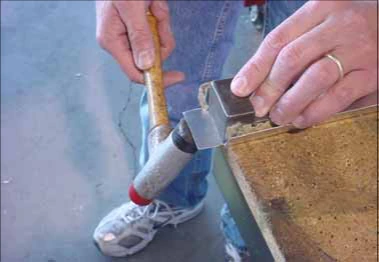

Внутрь профиля поставьте опорный брусок: стальную полосу либо деревянный брусок 2 × 4. Пластиковым, деревянным или резиновым молотком подогните полку вверх.

Проверьте радиус гибочной кромки опоры 1/8″. Радиус детали не должен быть слишком малым; здесь указан приблизительно 1/8″.

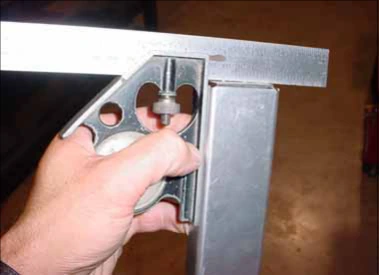

Торцевая полка перпендикулярна верхней. Линия сгиба проходит через угловые разгрузочные отверстия.

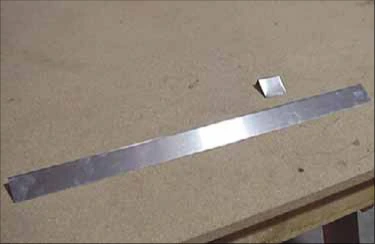

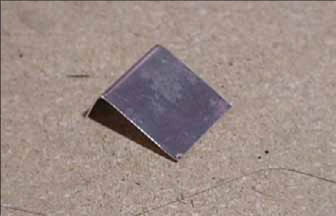

Из профиля 7V6-3 изготовьте уголки длиной 40mm. Размечайте и отрезайте каждый участок до разметки следующего.

Сначала отрежьте с припуском: сделайте резы с обеих полок и отделите остаток поворотом. Затем доведите рез точно по линии.

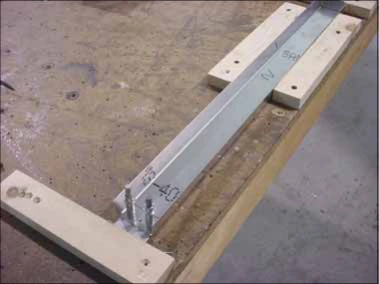

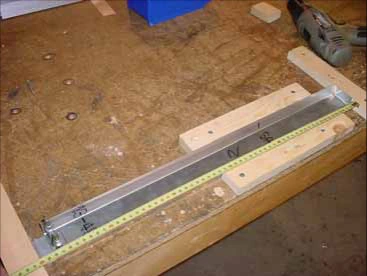

Приспособление выставляет уголки 7V6-3 на профилях 7V6-1 и 7V6-2SP. Угольником выставьте торцевые деревянные упоры перпендикулярно длинной стороне верстака и закрепите их винтами к столу.

Сначала поставьте упоры на расстоянии 600mm, затем переставьте на 400mm для участка между нервюрами №3 и №4.

Расстояния между нервюрами см. 7-V-3; STN означает станцию.

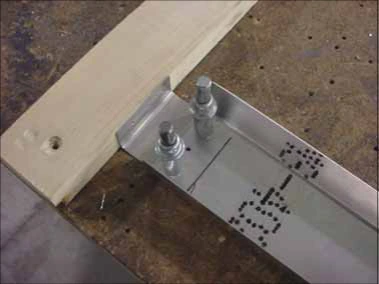

Сначала выполните три начальных отверстия в профиле. Поставьте детали в приспособление, совместите уголок по середине высоты профиля и сверлите через готовые отверстия.

Три отверстия размечаются в 10mm от конца профиля. Расстояния между ними см. на втором снизу правом рисунке 7-V-6.

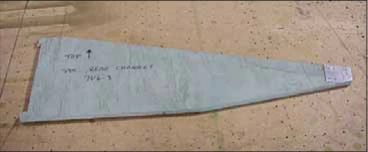

По среднему рисунку 7-V-6 изготовьте шаблон положения профиля из фанеры 1/2″.

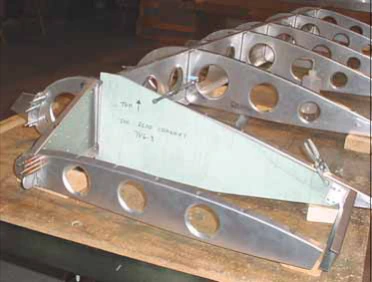

Прижмите шаблон к боковой стороне задней нервюры №1. Его верх упирается в заднюю кромку верхнего пояса 7V2-2 из профиля 3/4″.

Проверьте, что задняя кромка шаблона совпадает с верхом и низом нервюры.

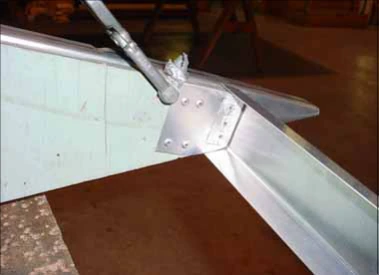

Надвиньте загнутый конец заднего профиля на торец шаблона: полка сгиба входит между боком нервюры и шаблоном.

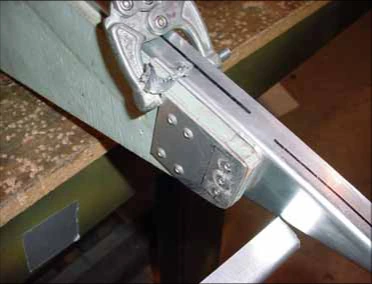

На фотографии фанерный шаблон усилен приклёпанной пластиной. Три готовых отверстия на его конце остались после работы с левым крылом.

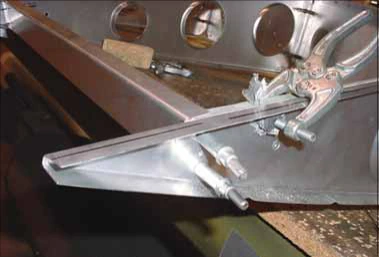

Прижмите профиль к торцу шаблона, просверлите начальные отверстия и установите Cleco. Показаны наружный и внутренний виды.

Здесь предусмотрены три заклёпки A4, устанавливаемые позднее вместе с уголком 7V6-3.

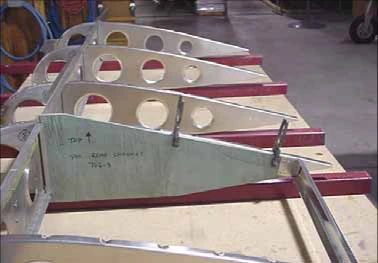

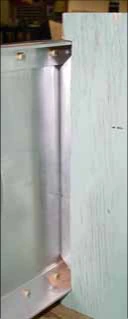

Переставьте шаблон на следующую заднюю нервюру и зажмите его. Просверлите наружные концы каждого профиля с нервюрами и установите Cleco.

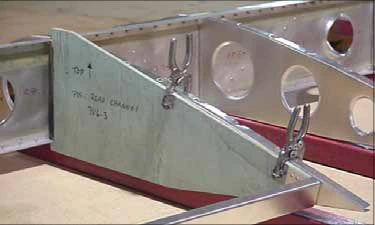

Шаблон охватывает верхний и нижний пояса лонжерона 7V2-2 и 7V2-3. Задняя кромка профиля пояса касается внутреннего выреза шаблона.

Назначение шаблона — задать расстояние и угол задних профилей относительно боков нервюр.

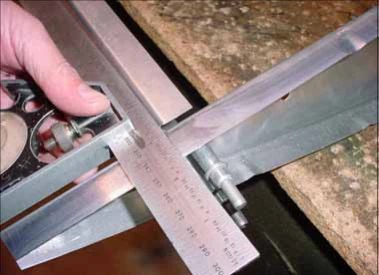

Приложите прямую линейку вдоль задней стороны профиля и перенесите положение его задней кромки на верхнюю полку нервюры. Аналогично отметьте нижнюю полку.

Подпишите конец каждого профиля номером соответствующей станции нервюры. Снимите профили с Cleco.

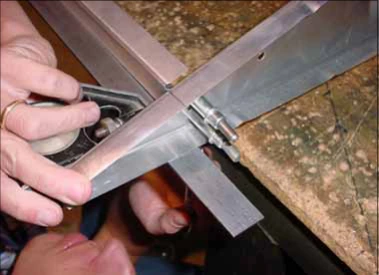

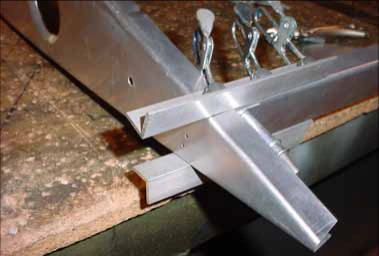

Уголок уже установлен на профиле ранее. Зажмите отрезок профиля поперёк верхней и нижней полок заднего профиля, с выступом приблизительно 30mm.

Контрольный отрезок должен находиться вровень со стенкой — той же задней поверхностью, по которой разметили нервюру на странице 10.

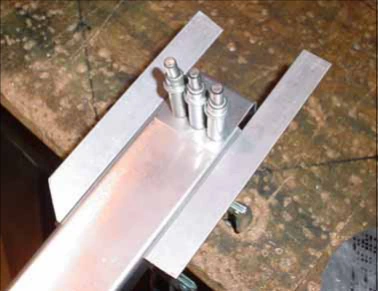

Вставьте узел между полками нервюры. Совместите край контрольного отрезка с верхней и нижней линиями, прижмите к полкам, просверлите через имеющиеся отверстия и установите Cleco.

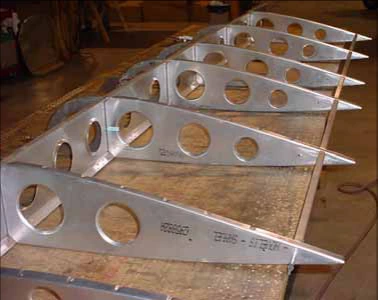

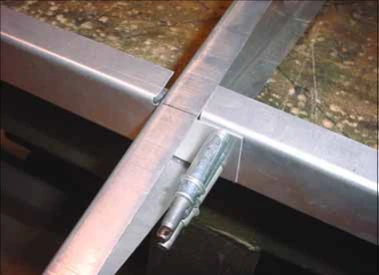

Снова поставьте профили на нервюры. Уголок 7V6-3 перекрывает профили с задней стороны.

Внутренний и наружный относительно нервюры профили должны лежать на одной линии. На нижней фотографии показано правое крыло с задними профилями на Cleco.
