На каждый главный лонжерон приклёпываются три вертикальных L-образных уголка длиной 206mm. Всего нужны шесть уголков.

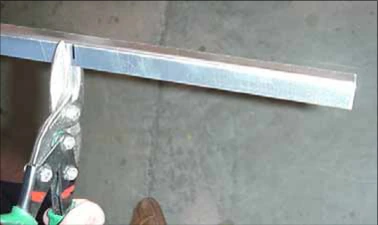

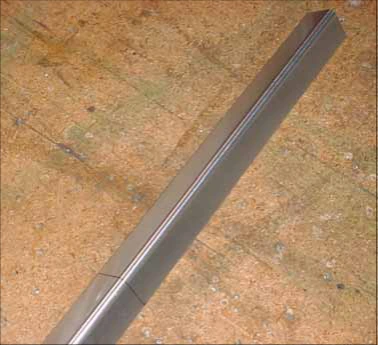

Стандартные уголки поставляются отрезками 4 ft. Разметьте линии реза на наружных полках, сначала отрежьте с припуском, затем подрежьте точно и обработайте напильником.

См. выделенный и нижний левый рисунки чертежа 7-V-2.

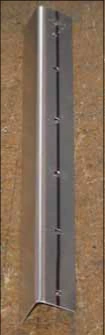

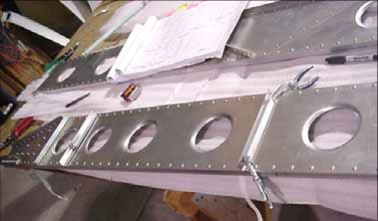

На полке, перекрывающей лонжерон, нанесите заклёпочную линию. Прижмите уголок так, чтобы линия была видна сзади через начальные отверстия стенки лонжерона.

Поставьте все три уголка в положения по 7-V-3. Обозначение STN означает станцию.

Ориентация: полка уголка у лонжерона направлена наружу, к законцовке крыла.

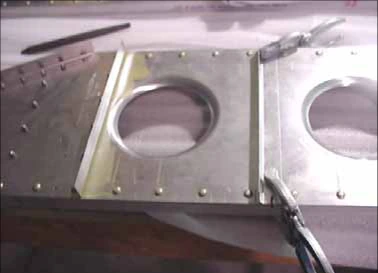

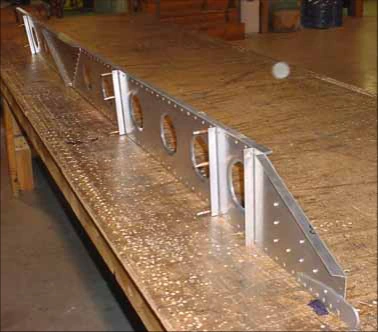

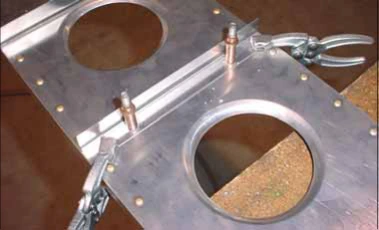

Просверлите сверлом #30 и установите Cleco. На фотографии показана задняя сторона лонжерона.

Удалите заусенцы и склепайте. В участках через пояса лонжерона головки находятся со стороны уголка; между поясами — со стороны стенки лонжерона.

Повторите всю операцию для второго главного лонжерона крыла.

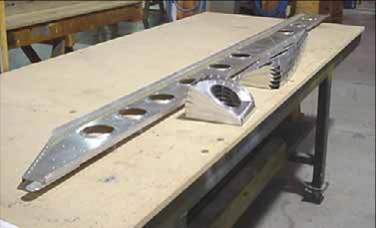

Далее показана сборка каркаса правого крыла. Разделите носовые и задние нервюры на левые и правые.

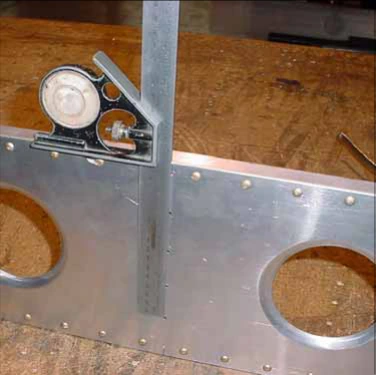

Угольником перенесите центры готовых начальных отверстий стенки лонжерона на его верхнюю и нижнюю кромки по 7-V-3.

Нанесите заклёпочную линию на задней стороне полки каждой носовой нервюры, прилегающей к лонжерону.

Ориентация всех этих нервюр: полки обращены наружу, к законцовке.

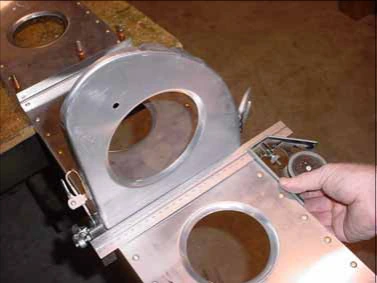

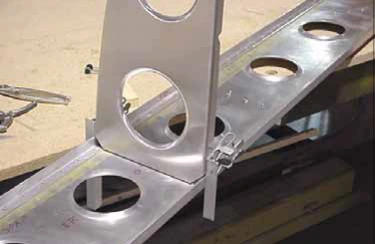

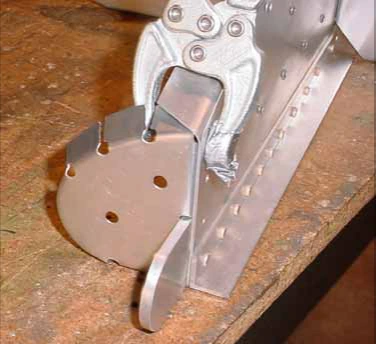

Прижмите к нижней полке лонжерона отрезок профиля или плоскую пластину по линии установки нервюры. Сначала прижмите к этому ориентиру нижнюю полку нервюры, затем — нервюру к лонжерону.

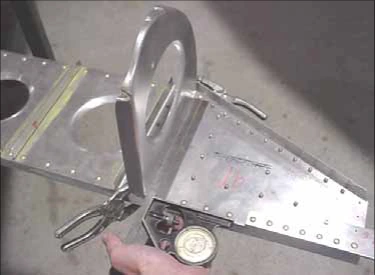

Совместите её линию с готовыми отверстиями лонжерона, проверьте перпендикулярность к верху лонжерона, просверлите и установите Cleco.

По этой редакции для верхнего и нижнего отверстий допустим отступ 6mm от концов полки. Верхняя полка нервюры находится заподлицо с верхом лонжерона.

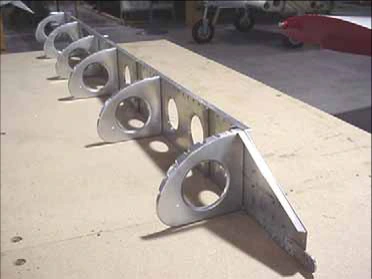

Конец полки нервюры у лонжерона расположен приблизительно на 3–4mm ниже верха лонжерона; аналогично снизу. Продолжите установку остальных носовых нервюр.

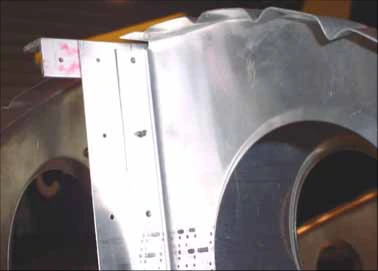

Показана носовая нервюра на станции 280. Заклёпку уголка на станции 300 устанавливают вместе с уголком бака 7V11-4K; см. нижний средний рисунок 7-V-3.

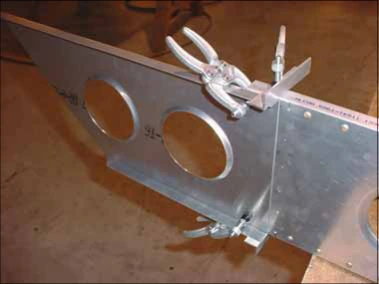

Небольшие отрезки профиля, прижатые сверху и снизу лонжерона, помогают выставить нервюры по высоте.

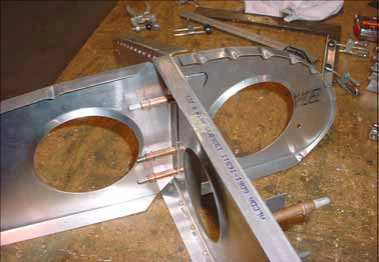

Задняя нервюра 7V1-2K с двумя облегчающими отверстиями ставится на станции 280, то есть RR №1, освобождая место под выход бака. Просверлите и установите Cleco.

Проверьте перпендикулярность боковой стороны нервюры к низу лонжерона. Сверление #30, затем Cleco.

Примечание: задние нервюры с тремя отбортованными облегчающими отверстиями подписаны на этой странице «7-V-2». Обозначение оставлено как в источнике; номер конкретной детали сверяйте с применимым чертежом.

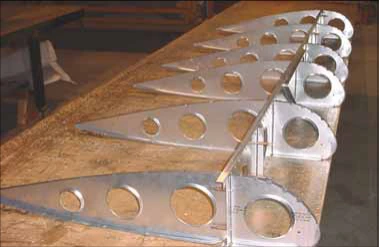

Соедините носовые и задние нервюры на Cleco по общему заклёпочному ряду. На верхней фотографии показана станция 280.

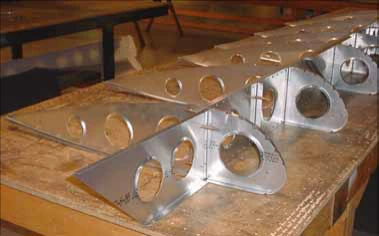

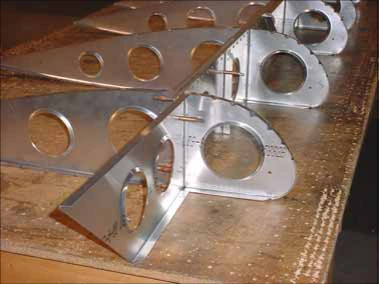

На виде каркаса правого крыла обратите внимание на положение 7V1-2K.

Примечание: подпись нижнего снимка обозначает главный лонжерон как 7W2-1. Это исходная запись, отличающаяся от обозначений раздела V на соседних листах; её не используют как указание менять деталь без сверки.

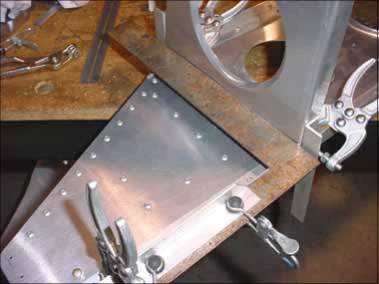

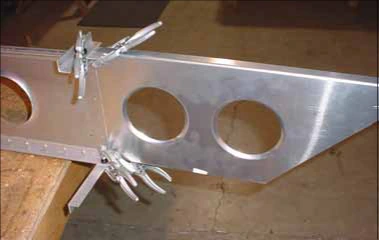

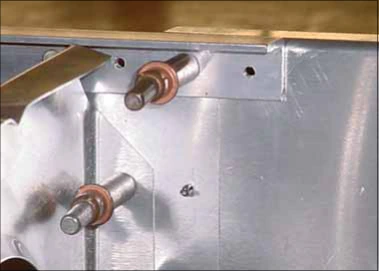

На концевом участке 7V3-3 нанесите линию в 10mm от кромки и прижмите деталь к лонжерону. Совместите линию с готовыми отверстиями и проверьте положение по листу 7V3.

Просверлите нижнее отверстие через имеющееся отверстие. Снимите нижние зажимы и проверьте прямолинейность верхней стороны лонжерона.

Проверьте, что верх 7V3-3 находится вровень с верхом главного лонжерона.

Завершите сверление отверстий и установку Cleco.

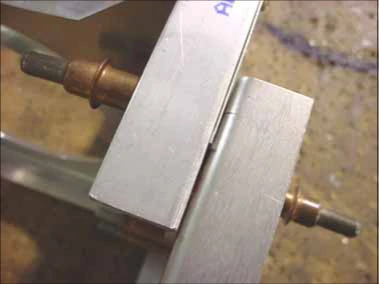

Концевой участок перекрывает стенку лонжерона с передней стороны.

По источнику между верхними поясами 7V2-2, 7V2-3 и концевым участком прокладка не требуется.

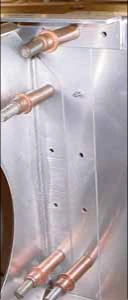

Показаны вид сверху и вид лонжерона сзади.

Установите корневую носовую нервюру 7V4-1 на станции 0, просверлите и зафиксируйте Cleco.

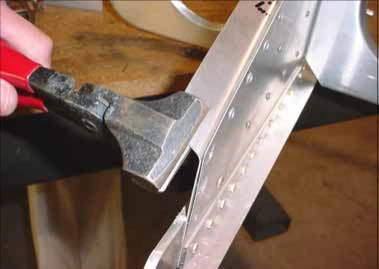

Внутренний конец корневого усилителя лонжерона 7V3-2SP подогните по верхнему контуру этой нервюры.
