Редакция и применимость

7-slats-4 · 1.0 (01/02). Фотоинструкция для CH 701 из местного комплекта руководств. Номера деталей, размеры и последовательность сохранены по этому источнику; при расхождении редакций сверяйте применимые чертежи и обновления вашего комплекта.

Фотографии служат пояснениями и не заменяют размерные чертежи.

Порядок сборки
  1. Шаблон положения предкрылков
  2. Предкрылок на крыльевых кронштейнах
  3. Задний зазор и болтовое крепление
  4. Соединение внутренней и наружной секций

CH 701 · Установка предкрылков · Страница 1 из 4

Шаблон положения предкрылков

CH 701 — Шаблон положения предкрылков, иллюстрация 1
Иллюстрация 1 · Открыть полностью
CH 701 — Шаблон положения предкрылков, иллюстрация 2
Иллюстрация 2 · Открыть полностью

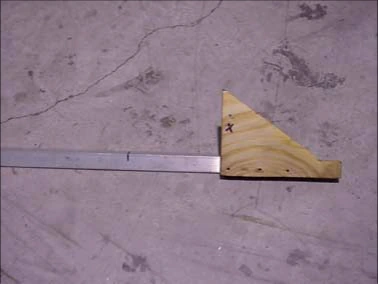

До установки изготовьте шаблон по 7-S-2. Он задаёт правильное расстояние между носовой частью крыла и нижним углом предкрылка.

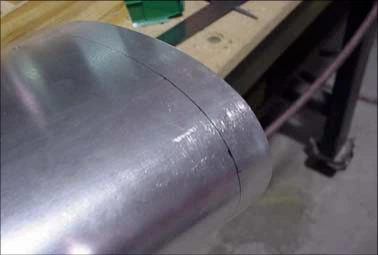

На внутренней обшивке 7S1-2 нанесите контрольную линию 24mm — величину перекрытия наружной и внутренней секций.

Заведите внутреннюю секцию в наружную до этой линии.

Сверить с исходным текстом
STOL CH 701 Before the slat can be positioned on the wing the positioning template will needs to be made. This is needed for the correct distance from the leading edge of the wing to the bottom corner of slat (DWG 7-S-2). Positioning Template Mark a 24mm reference line on the inboard slat; this is the overlap of the O/B to the I/B slat. Position the I/B slat inside the O/B up to the 24mm reference line. 7S1-2 IB Slat Skin

CH 701 · Установка предкрылков · Страница 2 из 4

Предкрылок на крыльевых кронштейнах

CH 701 — Предкрылок на крыльевых кронштейнах, иллюстрация 1
Иллюстрация 1 · Открыть полностью
CH 701 — Предкрылок на крыльевых кронштейнах, иллюстрация 2
Иллюстрация 2 · Открыть полностью

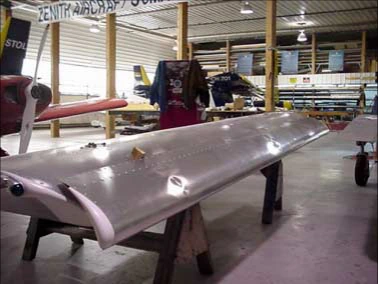

Прижмите предкрылок к крыльевым кронштейнам 7V4-5 по 7-S-2.

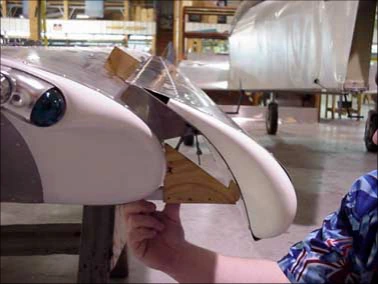

Поставьте установочный шаблон и зафиксируйте предкрылок на крыле.

Сверить с исходным текстом
STOL CH 701 Clamp the leading edge slat to the wing slat brackets 7V4-5. See DWG 7-S-2. Position the Template and clamp the slat to the wing.

CH 701 · Установка предкрылков · Страница 3 из 4

Задний зазор и болтовое крепление

CH 701 — Задний зазор и болтовое крепление, иллюстрация 1
Иллюстрация 1 · Открыть полностью
CH 701 — Задний зазор и болтовое крепление, иллюстрация 2
Иллюстрация 2 · Открыть полностью

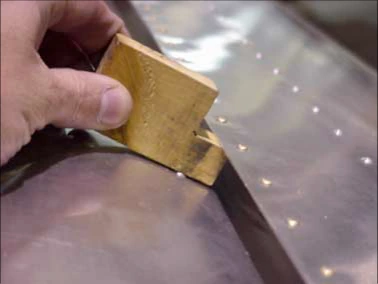

Задняя кромка предкрылка находится на 16mm выше носовой обшивки крыла. Небольшой мерный брусок помогает выдерживать это расстояние.

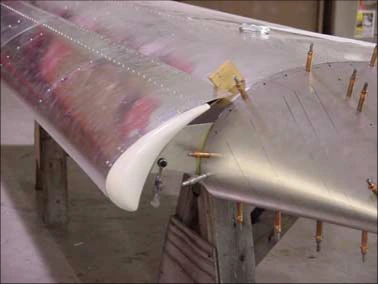

Когда положение проверено, просверлите сопрягаемые кронштейны и установите Cleco. Удалите заусенцы и соедините болтами AN3-4A.

Сверить с исходным текстом
STOL CH 701 The trailing edge slat is 16mm above the wing nose skin. Using a small block will work to hold the slat at this distance. Trailing Edge Template Once the slat is correctly positioned, drill and cleco the two brackets together. Debur and bolt using AN3-4A bolts.

CH 701 · Установка предкрылков · Страница 4 из 4

Соединение внутренней и наружной секций

CH 701 — Соединение внутренней и наружной секций, иллюстрация 1
Иллюстрация 1 · Открыть полностью
CH 701 — Соединение внутренней и наружной секций, иллюстрация 2
Иллюстрация 2 · Открыть полностью

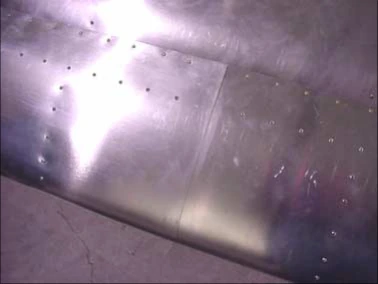

После болтового крепления к крылу склепайте перекрывающиеся обшивки внутреннего и наружного предкрылков заклёпками A4 с шагом 40.

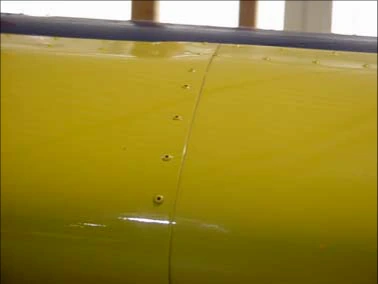

На фотографиях показан готовый стык секций.

Сверить с исходным текстом
STOL CH 701 Rivet the I/B and O/B slat skins together after they are bolted to the wing, A4 pitch 40. I/B and O/B Slats riveted together.
