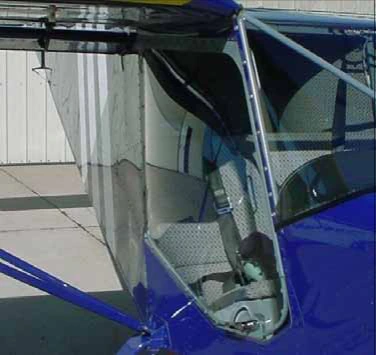

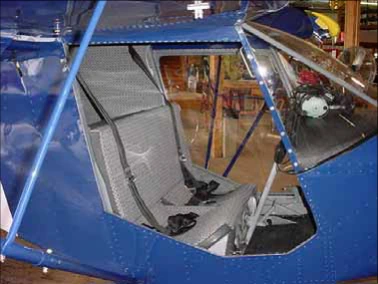

Вариант выпуклых дверей STOL CH 701 по руководству 2003 года. Показаны правая дверь, виды спереди и сзади.

Этот вариант с трубчатым каркасом рассматривается отдельно от более поздней двери со стеклопластиковой рамой.

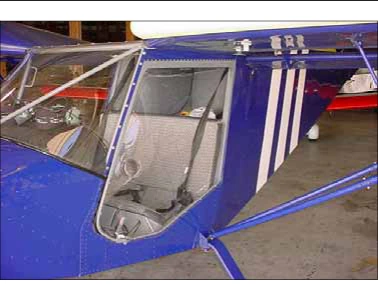

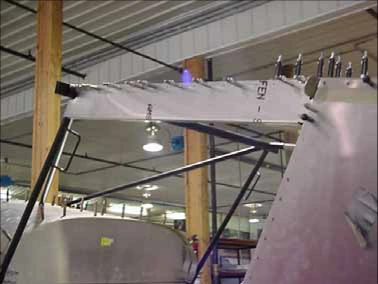

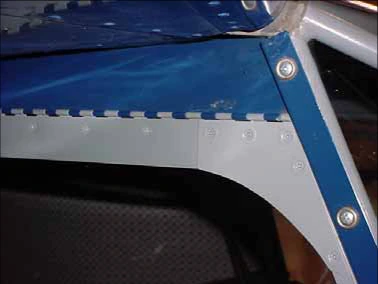

Установку верхнего профиля проёма см. в разделе 2 окончательной сборки дверей. Профиль 7F19-12D приклёпывается к бокам верхних труб 7F12-2 при снятом с фюзеляжа крыле. Показан левый верхний угол кабины изнутри.

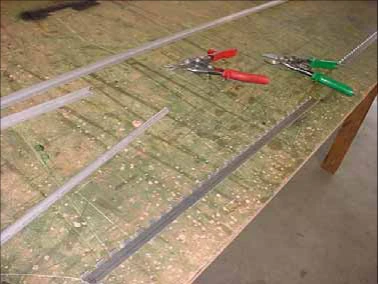

Половину рояльной петли 7F19-13D обрежьте на полную длину профиля между каркасом кабины и фюзеляжем; концы прямые. Вторую половину пока не подрезайте.

Вытащите ось, чтобы разъединить половины. Ориентация: шарнирная часть находится снаружи и направлена вверх.

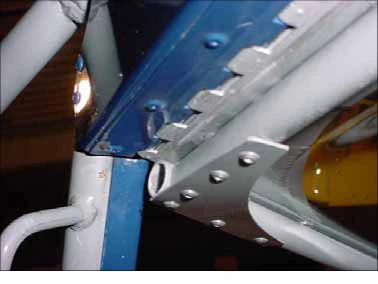

Приклепайте петлю к нижней полке верхнего профиля проёма: A4, шаг 40. Шарнирная часть снаружи, направлена вверх.

Передний конец дверной половины петли подрежьте параллельно боковой трубе каркаса кабины, оставляя приблизительно 2mm до неё.

Дверная половина должна помещаться между каркасом кабины спереди и кромкой боковой обшивки фюзеляжа сзади. По источнику допустим рез через отдельное звено петли.

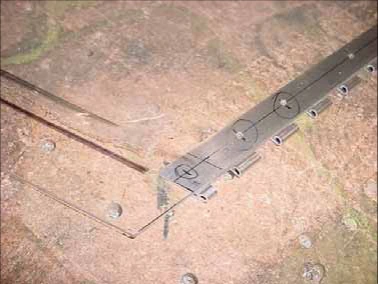

На петле проведите линии в 70mm от каждого конца под косынки. Каждая лапка верхней косынки имеет длину 70mm; см. средний рисунок 7-F-19, сопряжение гнутого каркаса 7F19-2 с верхней трубой 7F19-3.

Между косынками разметьте девять винтов с шагом 60, а на каждой лапке косынки — по три. Начальные отверстия #40.

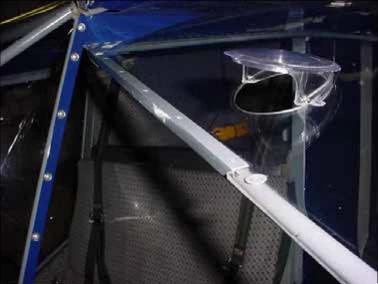

Через петлю сверлите #40 по оси трубы. Концы верхней трубы 7F19-3 подрежьте на 12mm короче концов петли, освобождая место гнутому каркасу 7F19-2.

Перед двери подрезается для посадки за боковую окантовку лобового стекла 7F19-8M. По передней кромке ставится алюминиевый профиль параллельно боковой трубе каркаса.

Между передом этого профиля и задом окантовки оставляют приблизительно 2mm. Низ двери перекрывает бок кабины снаружи.

Передняя кромка профиля — установочный ориентир двери. На этой странице он обозначен P/N EXT.50″, 1/2 × 1/2 × .040″, 6061-T6, длина l=750, количество 2. Единица длины в подписи не напечатана; сверяйте применимую ведомость.

Примечание: в ведомости комплекта ниже указана иная длина профиля — 500mm. Эти записи не объединены в один размер.

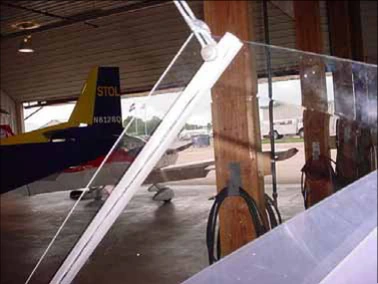

Выпуклая середина двери переходит в плоскую полку по контуру. На переходе видна линия оптического искажения, если смотреть через оргстекло.

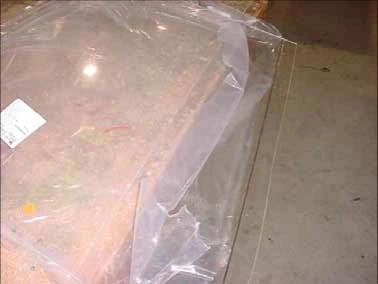

Профиль EXT .050″ закрывает эту область. Отогните защитную плёнку на обеих сторонах полки. Линию искажения расположите параллельно каркасу кабины.

Прижмите заднюю кромку профиля над линией искажения. Восковым карандашом или маркером нанесите линию вдоль передней кромки профиля — ориентир установки двери.

Поставьте дверь вертикально и проверьте, что профиль закрывает искажение; при необходимости скорректируйте положение.

Контрольная линия передней кромки профиля находится приблизительно на 12mm впереди линии оптического искажения.

Удерживая дверь на фюзеляже, совместите контрольную линию с задней кромкой окантовки 7F19-8M.

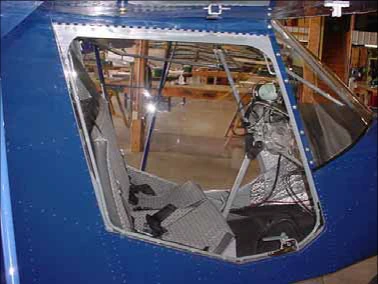

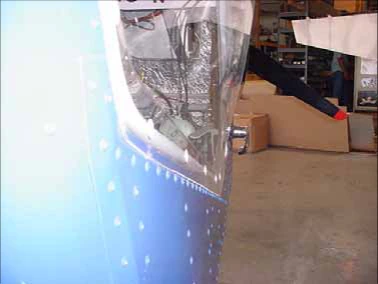

Дверь ставят как можно выше, сохраняя снизу приблизительно 8mm перекрытия с боком кабины. Вдоль верха двери отметьте низ петли.

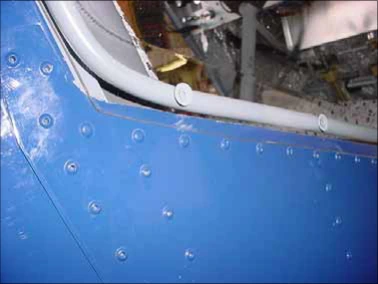

Нижнюю кромку двери подрезают немного выше заклёпочного ряда бортов кабины, как показано на фото. Заготовка имеет припуск, поэтому перекрытие сначала может быть неравномерным.

Удобно работать с помощником, поддерживающим дверь на фюзеляже. Проверьте максимально высокое положение двери при сохранении перекрытия каркаса кабины нижней кромкой.

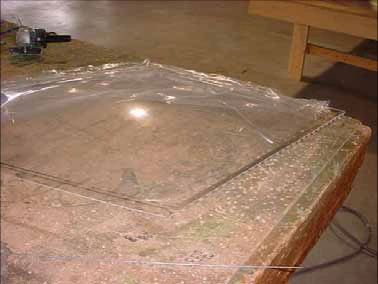

Снимите дверь. Соедините переднюю и заднюю отметки нижнего края петли прямой линией вдоль верха двери. Верх положите вдоль края верстака.

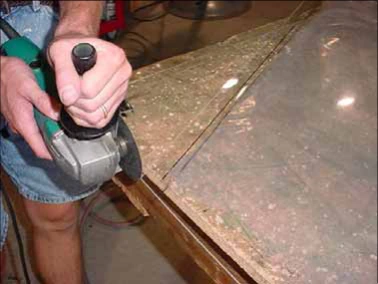

По этой линии подрежьте верх двери. В показанном примере применён ручной инструмент с режущим кругом толщиной 1/16″; способ обработки должен соответствовать материалу остекления.

Соедините половины петли осью. Снова поставьте дверь: контрольная линия находится за окантовкой стекла, верхняя кромка — непосредственно под шарнирной частью петли.

Отметьте на двери передний и задний края петли.

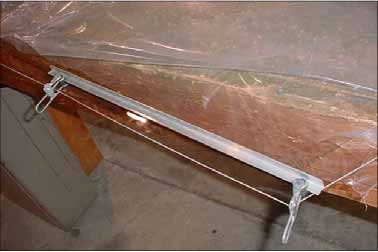

Положите дверь плашмя на верстак и совместите петлю с ранее перенесённой установочной линией.

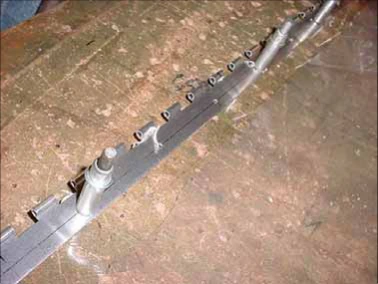

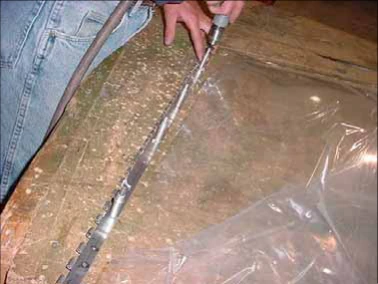

Через готовые отверстия петли сверлите дверь сверлом #40 и устанавливайте Cleco.

Поставьте на Cleco петлю снаружи и верхнюю трубу 7F19-3 изнутри, с остеклением между ними.

Установите узел на фюзеляж. Если ось петли вставляется трудно, может потребоваться подрезка заднего края двери.

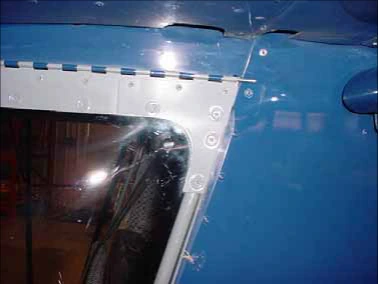

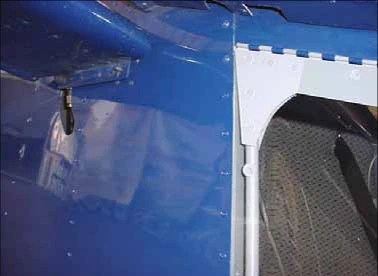

На виде верхнего заднего угла левой двери край слегка скошен назад для удобства ввода оси.

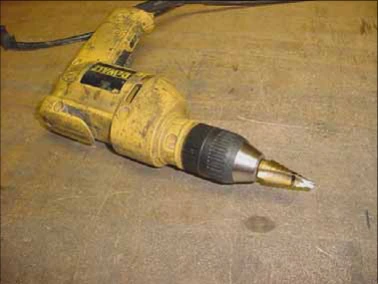

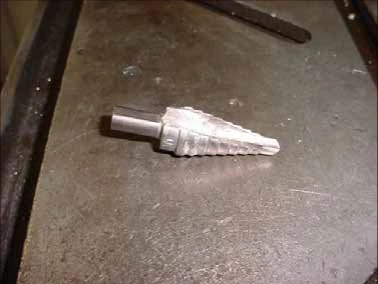

Для наружной ручки P/N1226A62 требуется отверстие 7/8″. Показано ступенчатое сверло; сверление ручки выполняется позднее в разделе B.

Сначала просверлите #40 через остекление в гнутый каркас 7F19-2. Затем снимите каркас и увеличьте отверстия в остеклении ступенчатым сверлом приблизительно до 1/4″.

Сверлите половину толщины с одной стороны, завершайте с другой. Отверстия под передним профилем имеют отдельный размер в разделе B; не увеличивайте все отверстия автоматически одинаково.
