Редакция и применимость
bubble-doors-pick-list · редакция отдельно не обозначена; см. сохранённый исходный документ. Фотоинструкция для CH 701 из местного комплекта руководств. Номера деталей, размеры и последовательность сохранены по этому источнику; при расхождении редакций сверяйте применимые чертежи и обновления вашего комплекта.
Фотографии служат пояснениями и не заменяют размерные чертежи.
Порядок сборки
CH 701 · Комплект выпуклых дверей 2003 · Страница 1 из 1

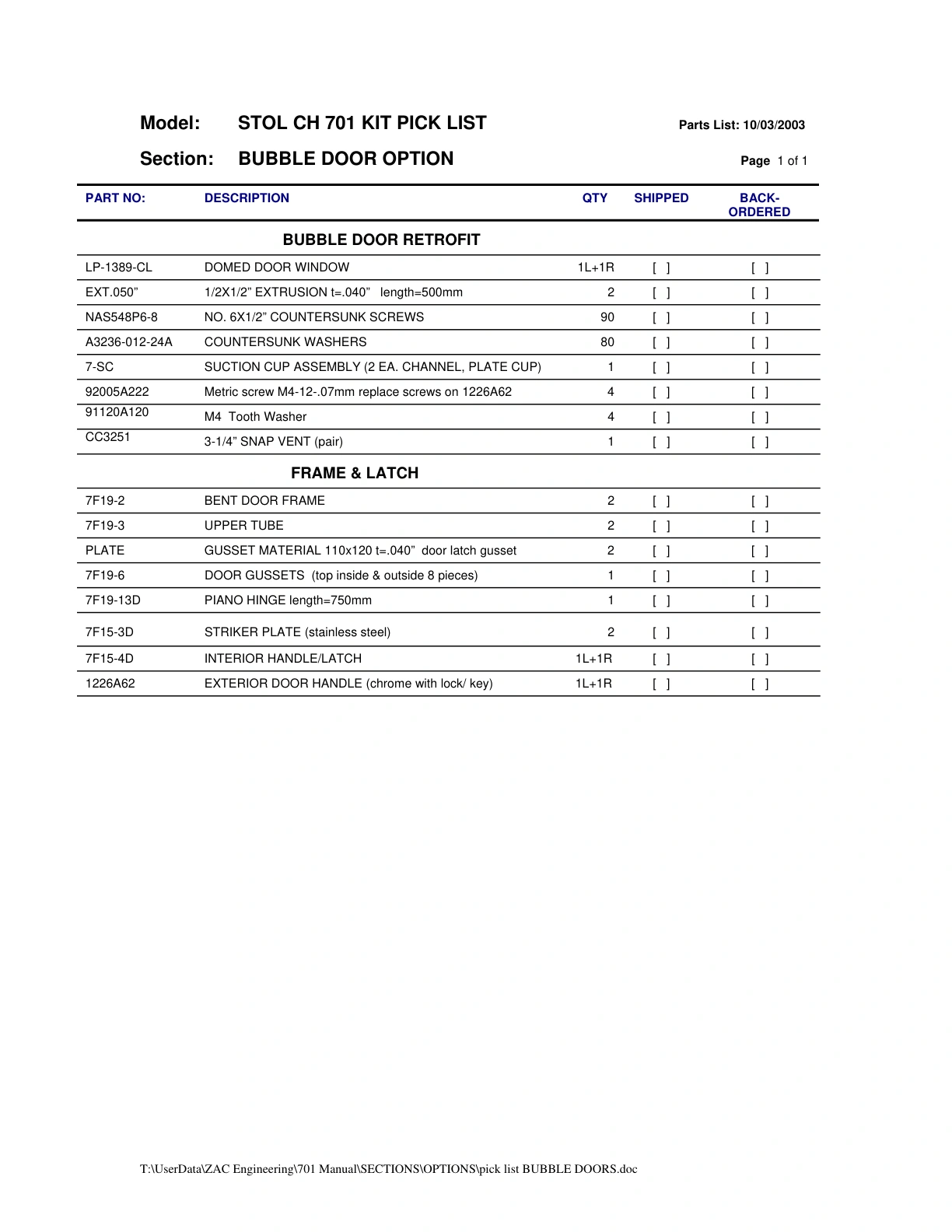

Ведомость комплекта 2003 года
BUBBLE DOOR OPTION, STOL CH 701. Ведомость от 10/03/2003; дата сохранена в исходной записи. Это состав конкретного комплекта, не перечень обязательных деталей всех вариантов дверей.
LP-1389-CL — выпуклые окна, 1 левое + 1 правое. EXT.050″ — профиль 1/2 × 1/2″, стенка .040″, длина 500mm, 2 шт.
NAS548P6-8 — потайные винты №6 × 1/2″, 90 шт. A3236-012-24A — потайные шайбы, 80 шт. 7-SC — комплект присоски с двумя профилями, пластиной и присоской, 1 комплект.
92005A222 — винты, запись «M4-12-.07mm», для замены винтов ручек 1226A62, 4 шт.; 91120A120 — зубчатые шайбы M4, 4 шт. CC3251 — комплект форточек 3-1/4″ SNAP VENT, 1 пара.
7F19-2 — гнутый каркас двери, 2 шт.; 7F19-3 — верхняя труба, 2 шт. Материал PLATE для усилителей замка: 110 × 120, толщина .040″, 2 шт.; единицы линейного размера здесь не напечатаны.
7F19-6 — верхние внутренние и наружные косынки, один комплект из 8 деталей. 7F19-13D — рояльная петля длиной 750mm, 1 шт. 7F15-3D — ответная пластина из нержавеющей стали, 2 шт.
7F15-4D — внутренние ручки/защёлки, 1 левая + 1 правая. 1226A62 — наружные хромированные ручки с замком и ключом, 1 левая + 1 правая.
Примечание: инструкция A приводит профиль длиной 750 вместо 500mm; инструкция B — иной крепёж ручек и 80 вместо 90 винтов. Подбор по этим противоречивым записям требует сверки с применимыми деталями и чертежами, а не усреднения значений.
