Редакция и применимость
7-wing-section6c · 2.0 (02/03/2006). Фотоинструкция для CH 701 из местного комплекта руководств. Номера деталей, размеры и последовательность сохранены по этому источнику; при расхождении редакций сверяйте применимые чертежи и обновления вашего комплекта.
Фотографии служат пояснениями и не заменяют размерные чертежи.
Порядок сборки
CH 701 · Бортовые огни и стробоскопы крыла · Страница 1 из 4
Опция: бортовые огни и стробоскопы

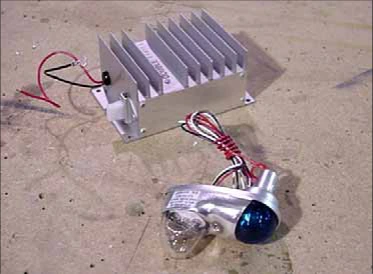

Показан дополнительный комплект Aero-Flash Nav/Strobe.
Поставьте комбинированный огонь на стеклопластиковую законцовку. Выполните два больших прохода проводов — для бортового огня и стробоскопа — и три отверстия крепления под A4. Для разметки удобно сделать бумажный шаблон конкретного фонаря.
Сверить с исходным текстом
CH 701 · Бортовые огни и стробоскопы крыла · Страница 2 из 4
Подкладка под крепление огня

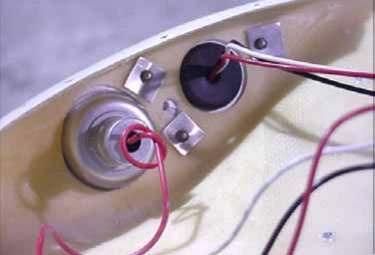

Алюминиевая подкладная пластина толщиной .025″ помогает предотвратить вырывание заклёпок из стеклопластика.
Сверить с исходным текстом
CH 701 · Бортовые огни и стробоскопы крыла · Страница 3 из 4
Стороны огней и блок стробоскопа

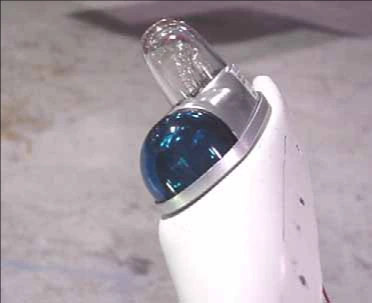

Зелёный огонь устанавливается на правом крыле, красный — на левом.

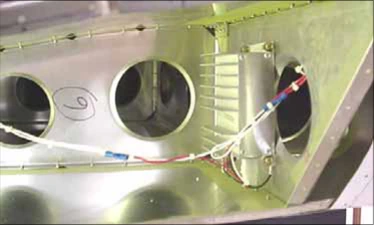

Блок питания стробоскопа размещён между двумя облегчающими отверстиями концевого участка лонжерона 7V3-3. Используйте шаблон крепёжных отверстий; блок крепится болтами AN3-4A.
Подсоедините и закрепите проводку огня и стробоскопа. До закрытия законцовки проверьте работу системы по её инструкции; в источнике для проверки указан аккумулятор 12 В.
Сверить с исходным текстом
CH 701 · Бортовые огни и стробоскопы крыла · Страница 4 из 4
Закрытие законцовки
Удалите заусенцы и выполните антикоррозионную защиту законцовки. Соберите на Cleco и приклепайте A4.

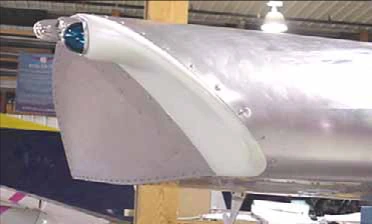

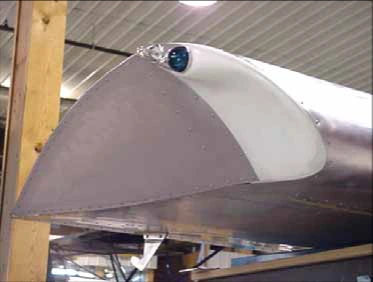

Показана готовая правая законцовка.
