Редакция и применимость

701-instrument-panels · редакция отдельно не обозначена; см. сохранённый исходный документ. Фотоинструкция для CH 701 из местного комплекта руководств. Номера деталей, размеры и последовательность сохранены по этому источнику; при расхождении редакций сверяйте применимые чертежи и обновления вашего комплекта.

Фотографии служат пояснениями и не заменяют размерные чертежи.

Порядок сборки
  1. Примеры компоновки панели

CH 701 · Размещение приборной панели · Страница 1 из 1

Примеры компоновки панели

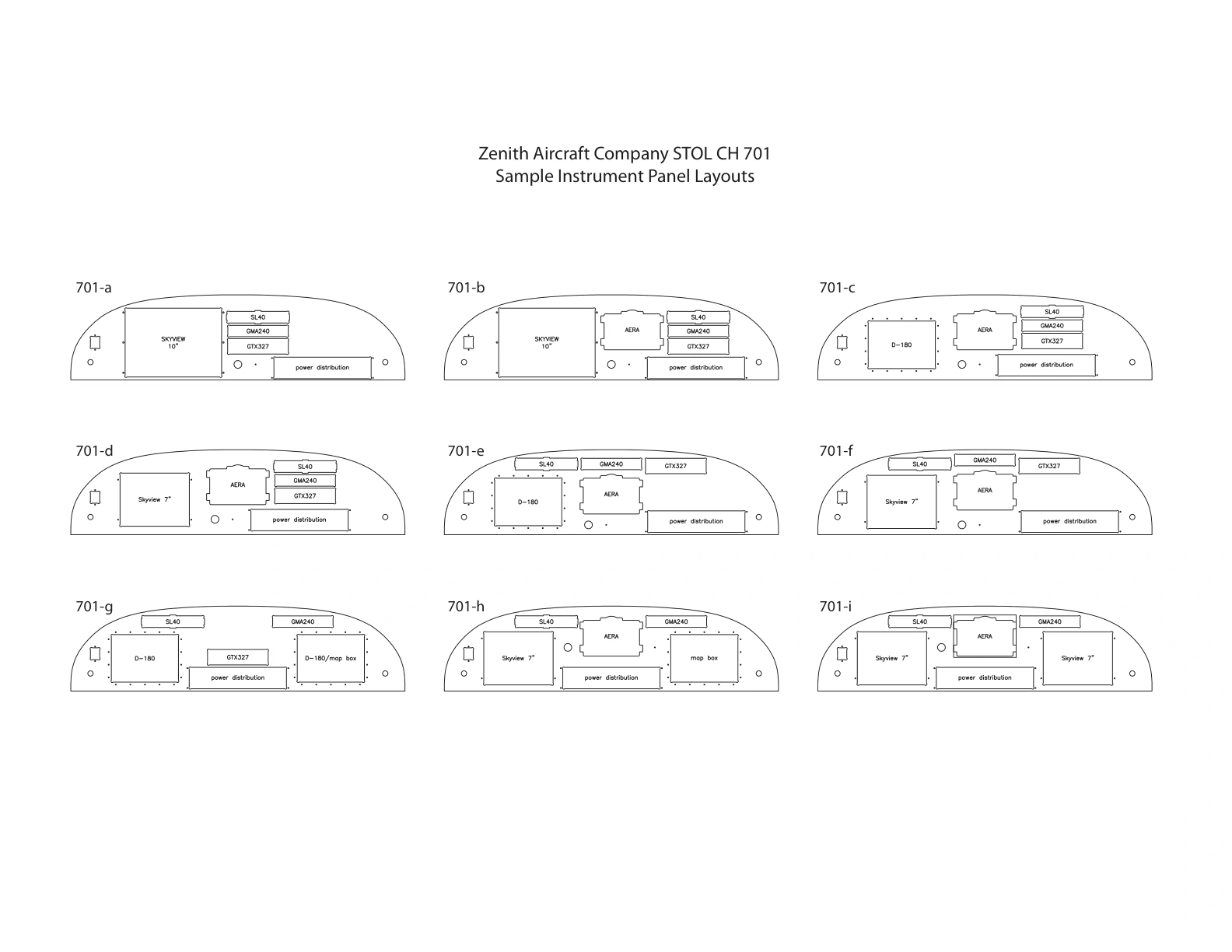

CH 701 — Примеры компоновки панели, иллюстрация 1
Иллюстрация 1 · Открыть полностью

На листе приведены девять примерных вариантов приборной панели CH 701: 701-a, 701-b, 701-c, 701-d, 701-e, 701-f, 701-g, 701-h и 701-i.

Показаны варианты с дисплеями SkyView 10″ и SkyView 7″ либо D-180; комбинации с AERA, SL40, GMA240 и GTX327. Область power distribution — распределение электропитания, map box — отсек для карт.

Компоновки показывают возможное размещение оборудования, а не обязательный состав приборов. Размеры вырезов, крепление, электрические соединения и зазоры определяются документацией выбранных приборов и применимыми чертежами панели.

Иллюстрация сохранена целиком; её экранный размер не является шаблоном для вырезания панели.

Сверить с исходным текстом
Zenith Aircraft Company STOL CH 701 Sample Instrument Panel Layouts 701-a 701-b 701-c 701-d 701-e 701-f 701-g 701-h 701-i
