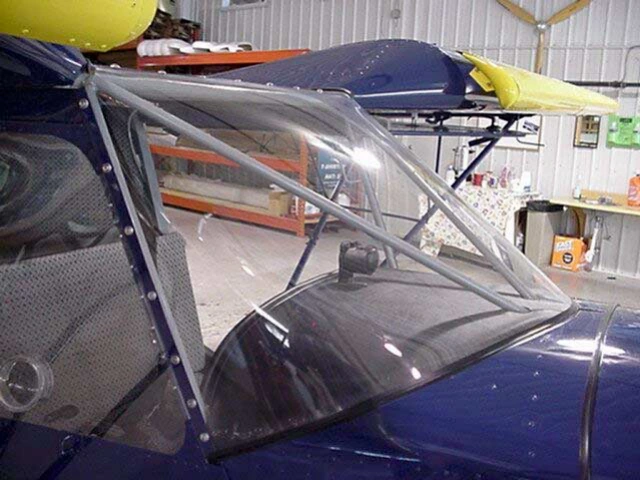

Руководство по установке формованного акрилового лобового стекла 7F19-11M.

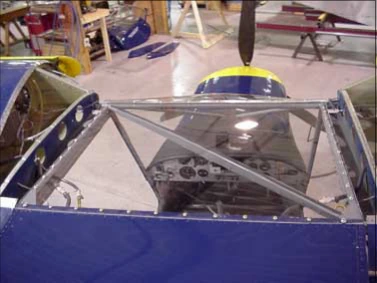

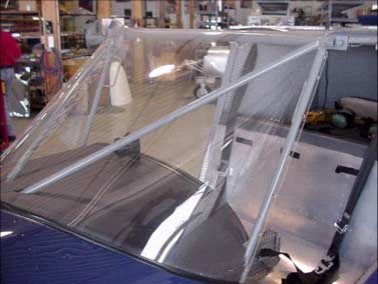

Показана установка стекла до крепления крыла к фюзеляжу.

Стекло также можно устанавливать при снятой корневой обшивке крыла 7V9-1.

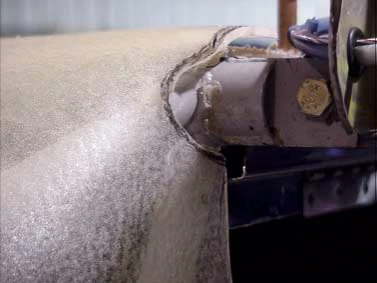

На фотографии показано сопряжение стекла с каркасом кабины около крепления главного лонжерона крыла.

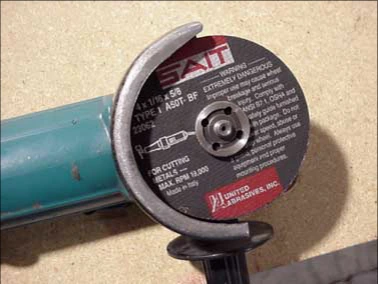

Для посадки может потребоваться увеличить верхний вырез, освобождая место трубам каркаса. Показан ручной шлифовальный инструмент для подрезки.

Важно: оргстекло хрупкое. Оригинал предписывает не продавливать режущий круг, а давать ему проходить материал с оплавлением кромки. Способ обработки и допустимый инструмент сверяйте с документацией именно вашего акрилового стекла.

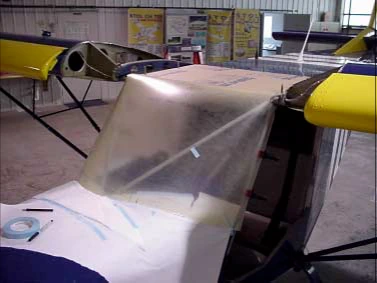

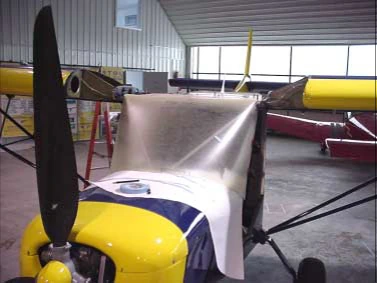

Лобовое стекло накладывается сверху на верхнее окно 7F19-1. Выполните примерку к фюзеляжу.

Боковые края лобового стекла крепятся винтами к боковым трубам каркаса кабины.

Стекло поставляется с защитной снимаемой плёнкой с обеих сторон.

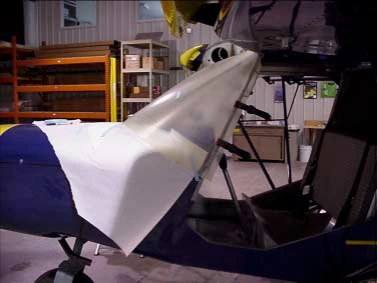

Сначала подгоните верх по каркасу кабины. Проверьте контур нижней кромки над передней верхней обшивкой 7F14-4.

Затем подрежьте заднюю кромку, выступающую за бок каркаса кабины.

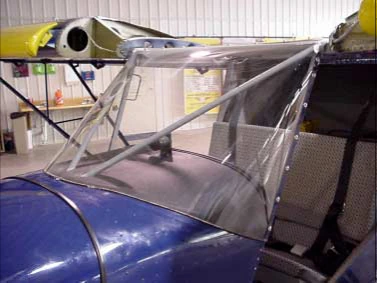

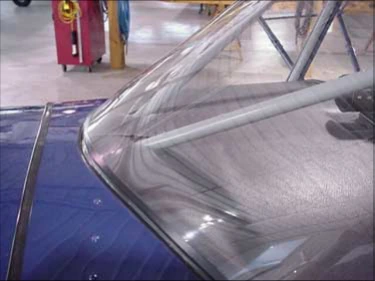

Нижняя кромка стекла повторяет кривизну передней верхней обшивки. К передней диагональной трубе каркаса стекло не крепится.

По источнику нижняя кромка герметизируется по обшивке валиком силиконового состава. На фотографии поверх него нанесена узкая декоративная полоса для ровного внешнего контура. Совместимость состава с акрилом проверяется по документам материалов.

Передний край стекла располагается над заклёпочным рядом противопожарной перегородки.

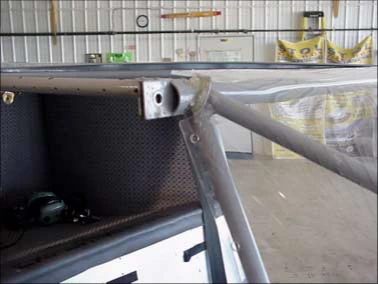

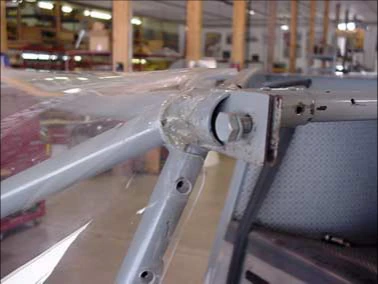

Сначала просверлите #40 через стекло в боковую трубу каркаса. Для увеличения начальных отверстий снимите стекло с фюзеляжа и используйте ступенчатое сверло по применимой инструкции.

Стекло устанавливается с перекрытием сверху передней части профиля дверного проёма 7F19-12D.

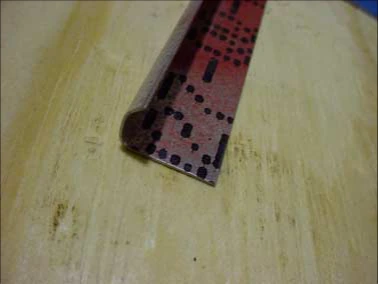

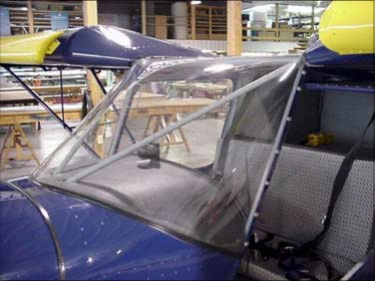

Показаны боковая окантовка 7F19-8M и верхняя окантовка 7F19-9M.

Длинная полка боковой окантовки перекрывает стекло снаружи; короткие полки направлены внутрь и закрывают его заднюю кромку.

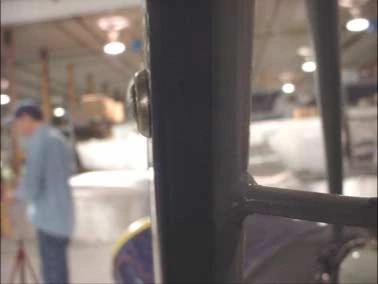

Вид боковой окантовки сзади. Указаны декоративная шайба SNW-2012 и винт с овальной головкой SNST18-P.

Верхний винт также захватывает профиль дверного проёма 7F19-12D.

Окно двери 7F19-1A и средняя труба 7F19-4 устанавливаются после позиционирования лобового стекла.

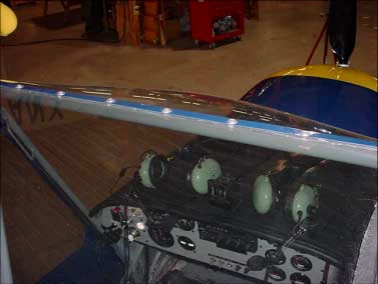

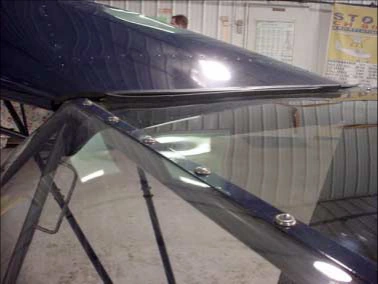

Виды сверху спереди и сзади показывают верхнюю окантовку 7F19-9M.

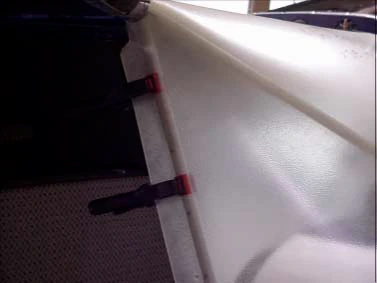

Лобовое стекло перекрывает верхнее окно 7F19-1 сверху.

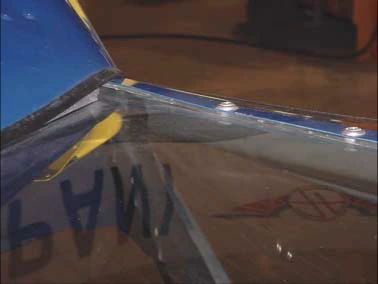

В показанном варианте концы верхней полки лобового стекла не прилегают плоско к верхнему окну. Первый винт размещают там, где стекло уже лежит плоско.

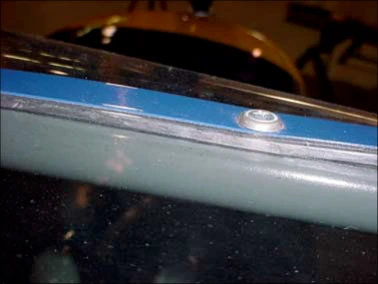

Нижняя фотография показывает сочетание окантовки, декоративной шайбы и винта с овальной головкой.

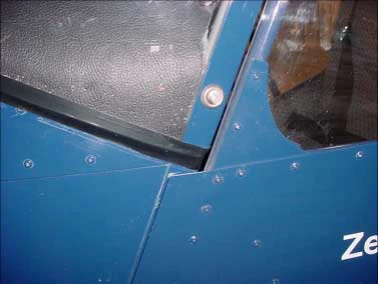

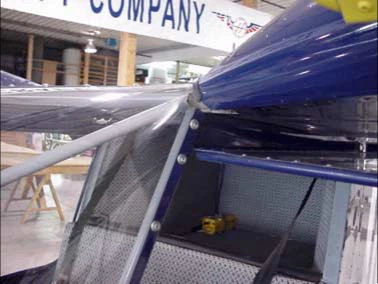

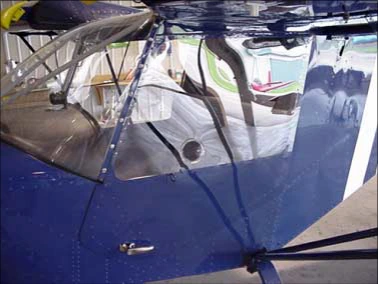

На фотографии показан нижний задний угол. Узкая декоративная лента вдоль нижней кромки закрывает низ окантовки и заходит на бок каркаса кабины.

Боковая панель двери 7F19-7D находится вровень с нижним задним углом стекла.
