Днище, нижние профили и узлы шасси · Страница 1 из 27

Передние боковые обшивки

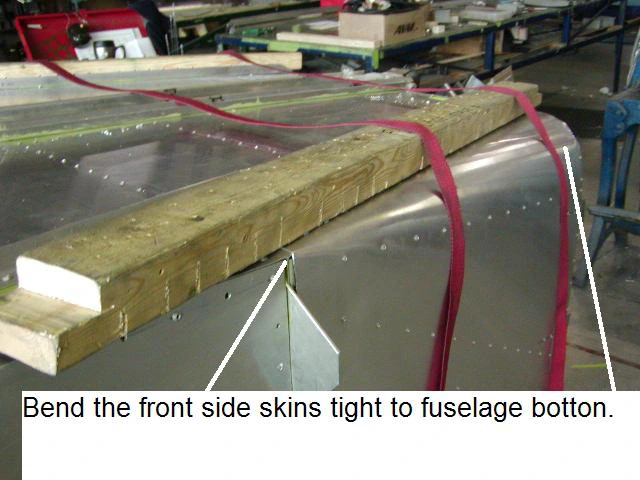

Подогните передние боковые обшивки так, чтобы они плотно прилегали к днищу фюзеляжа.

Днище, нижние профили и узлы шасси · Страница 2 из 27

Поджатие обшивки ремнями

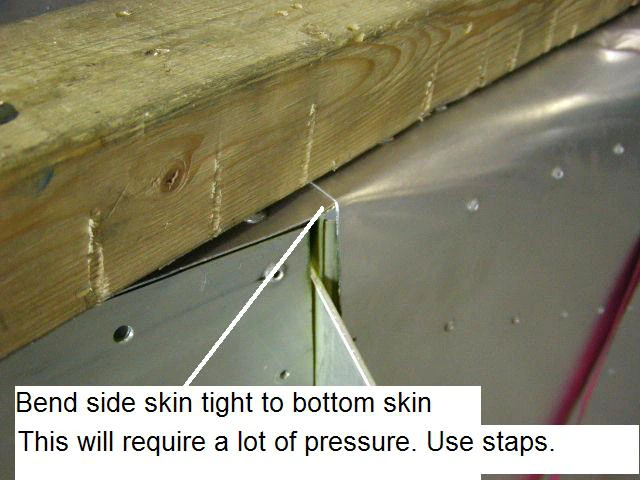

Плотно прижмите боковую обшивку к нижней. Для этого требуется значительное усилие; в руководстве предлагается использовать стяжные ремни.

Днище, нижние профили и узлы шасси · Страница 3 из 27

Прилегание к противопожарной перегородке

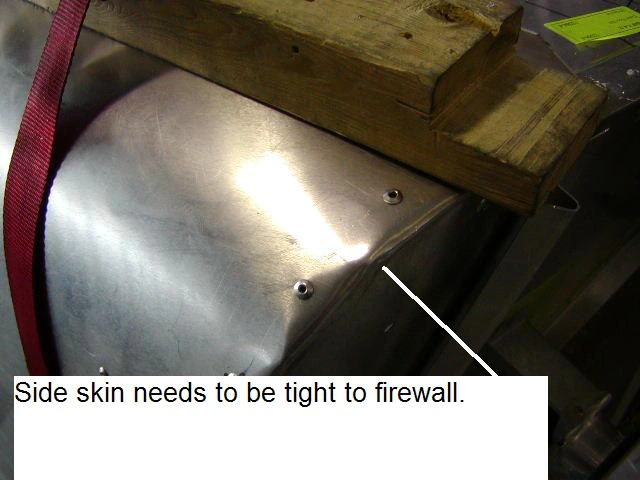

Боковая обшивка должна плотно прилегать к противопожарной перегородке.

Днище, нижние профили и узлы шасси · Страница 4 из 27

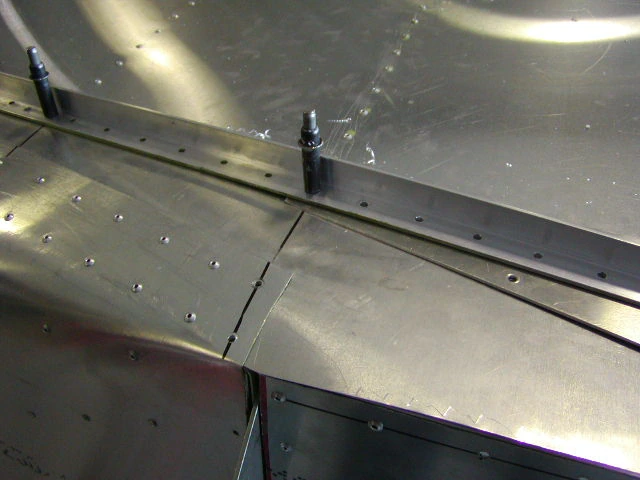

Нижние продольные профили

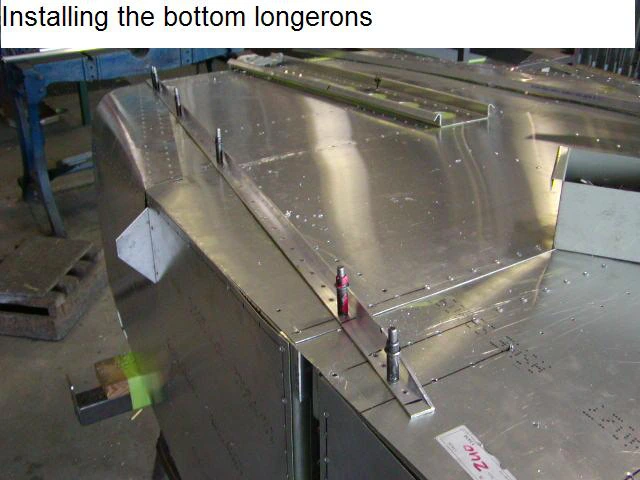

Приступите к установке нижних продольных профилей фюзеляжа.

Днище, нижние профили и узлы шасси · Страница 5 из 27

Ось сверления продольного профиля

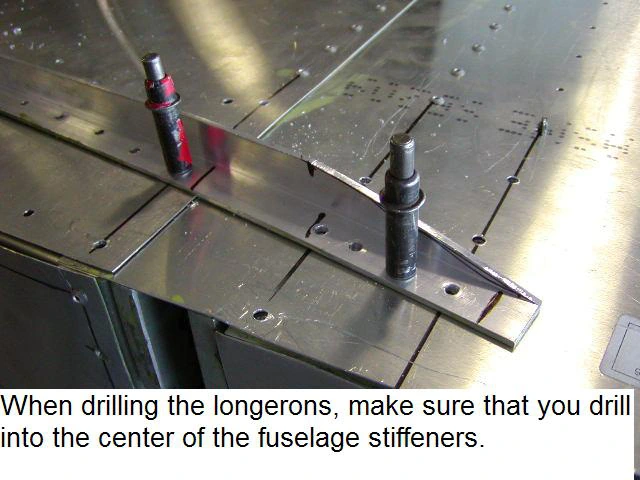

При сверлении продольных профилей следите, чтобы отверстия приходились по центру усилителей фюзеляжа.

Днище, нижние профили и узлы шасси · Страница 6 из 27

Узел болта моторамы

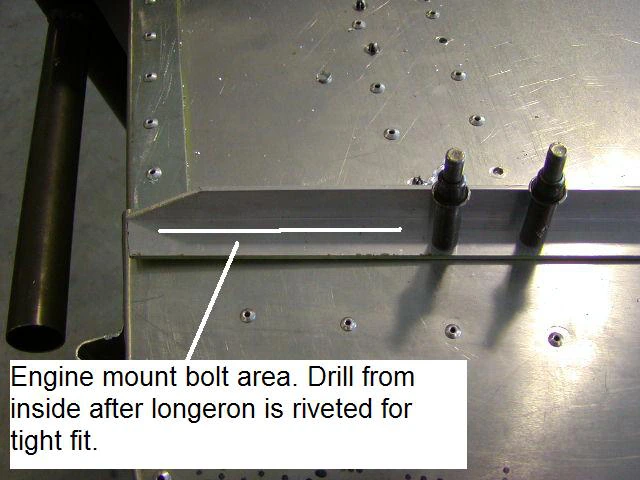

Показан участок крепёжного болта моторамы. Для плотной посадки сверлите его изнутри после приклёпывания продольного профиля.

Днище, нижние профили и узлы шасси · Страница 7 из 27

Усилитель нижнего профиля

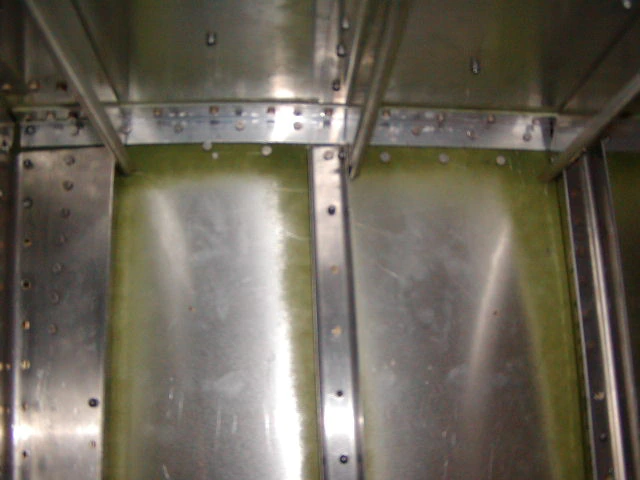

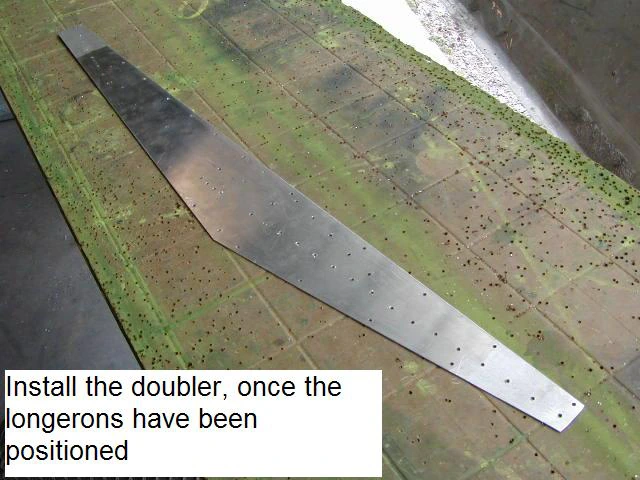

После выставления продольных профилей установите показанный усилитель.

Днище, нижние профили и узлы шасси · Страница 8 из 27

Днище, нижние профили и узлы шасси · Страница 9 из 27

Участок крепления шасси

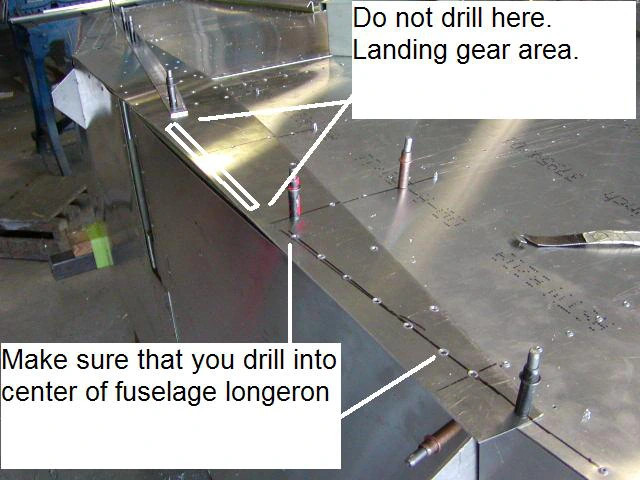

Важно: НЕ сверлите место, отмеченное запретительным указателем. В показанном узле шасси отверстия должны приходиться по центру продольного профиля фюзеляжа.

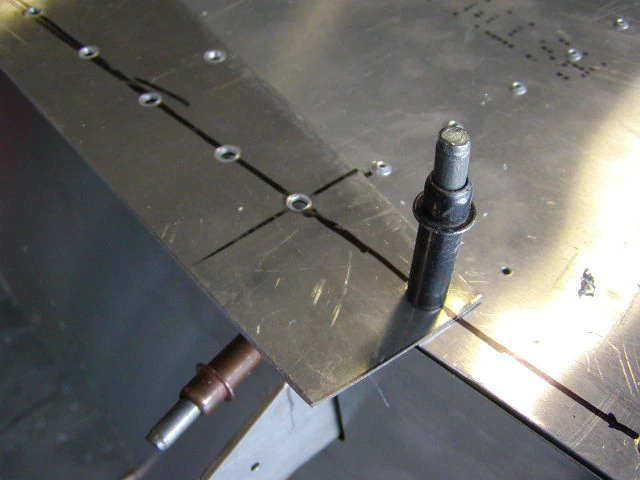

Днище, нижние профили и узлы шасси · Страница 10 из 27

Днище, нижние профили и узлы шасси · Страница 11 из 27

Днище, нижние профили и узлы шасси · Страница 12 из 27

Днище, нижние профили и узлы шасси · Страница 13 из 27

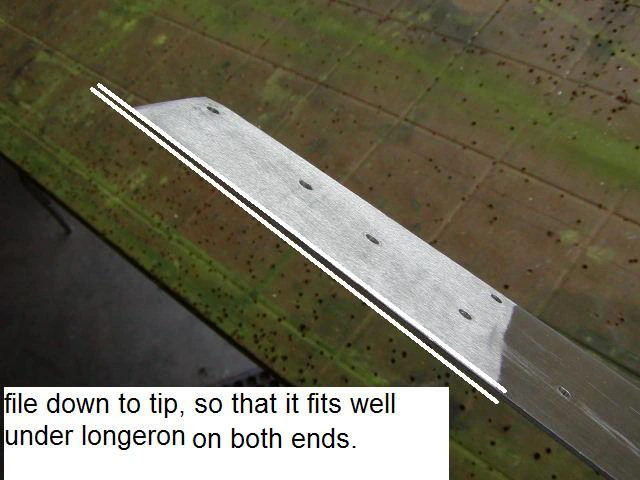

Подгонка нижней кромки

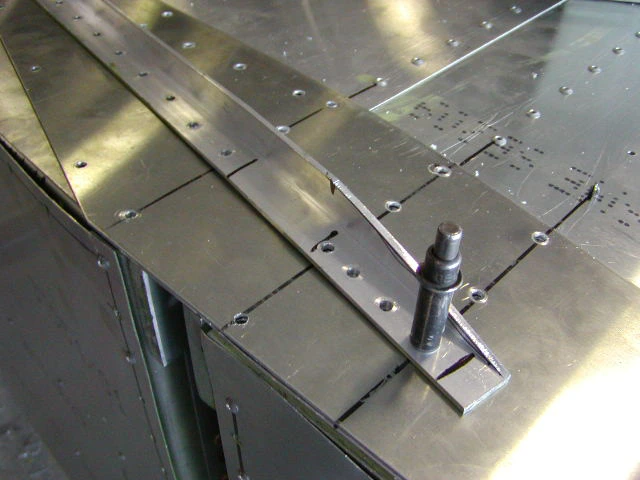

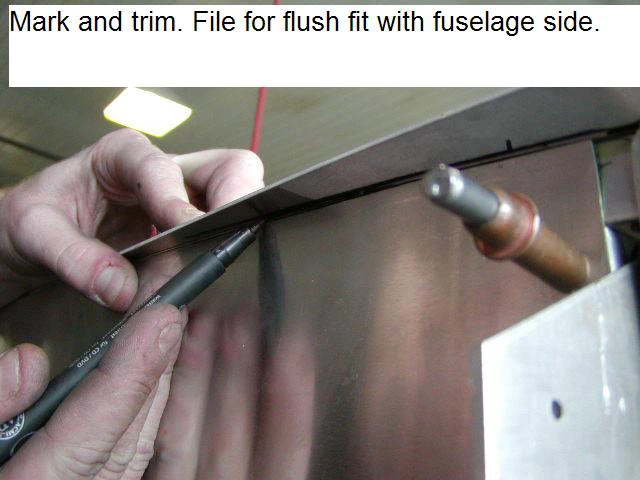

Разметьте и подрежьте деталь. Напильником обеспечьте соединение заподлицо с боковиной фюзеляжа.

Днище, нижние профили и узлы шасси · Страница 14 из 27

Кронштейны шасси

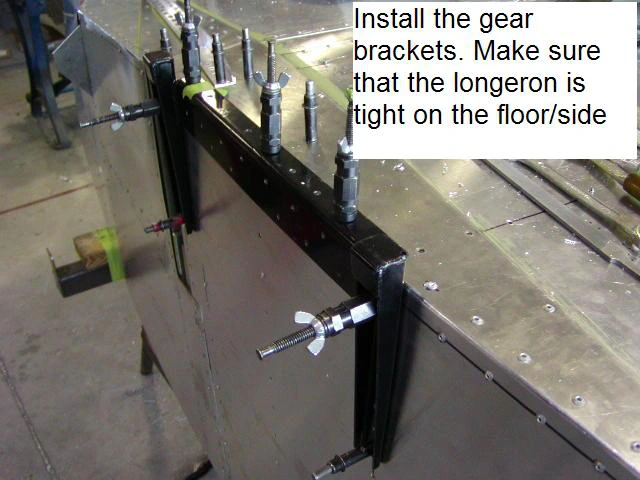

Установите кронштейны шасси. Продольный профиль должен плотно прилегать к стыку пола и боковины.

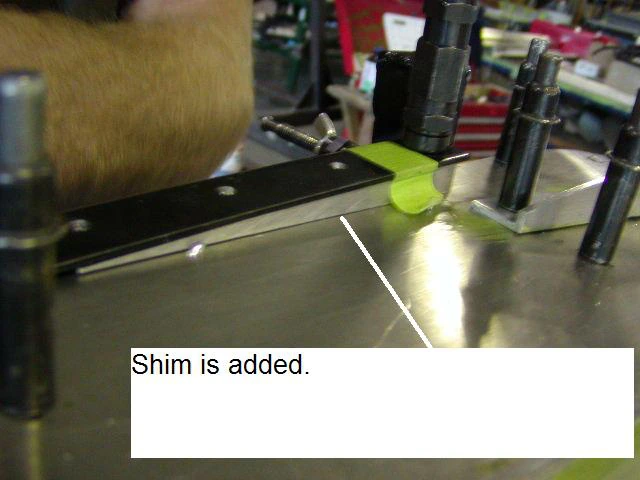

Днище, нижние профили и узлы шасси · Страница 15 из 27

Днище, нижние профили и узлы шасси · Страница 16 из 27

Последовательность сверления крепления шасси

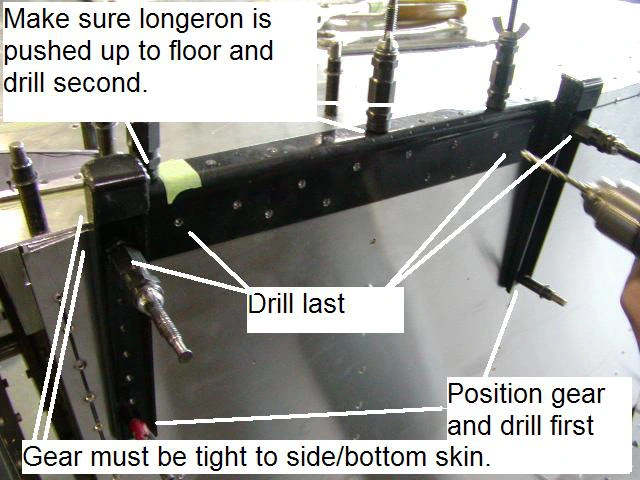

Стойка шасси должна плотно прилегать к боковой и нижней обшивкам. Сначала выставьте шасси и просверлите отверстие с указателем «drill first». Затем прижмите продольный профиль к полу и просверлите отверстие «drill second». Отверстие «drill last» выполняется последним. Положение всех трёх указателей показано на фотографии.

Днище, нижние профили и узлы шасси · Страница 17 из 27

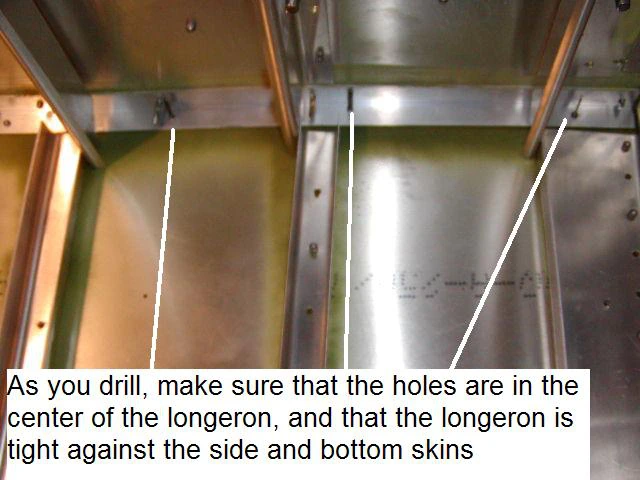

Контроль профиля при сверлении

Во время сверления следите, чтобы отверстия шли по центру продольного профиля, а сам профиль плотно прилегал к боковой и нижней обшивкам.

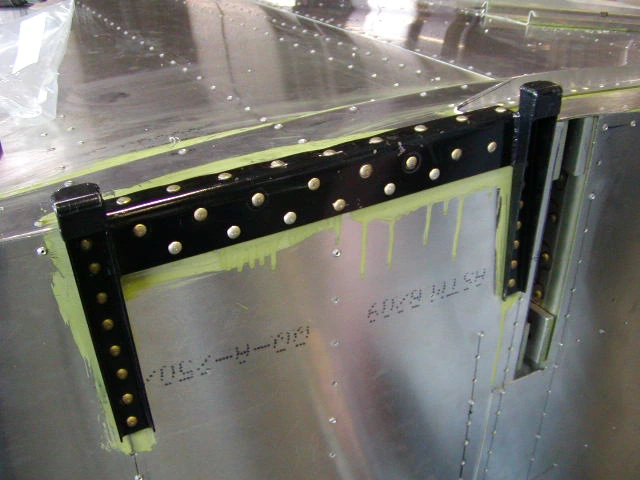

Днище, нижние профили и узлы шасси · Страница 18 из 27

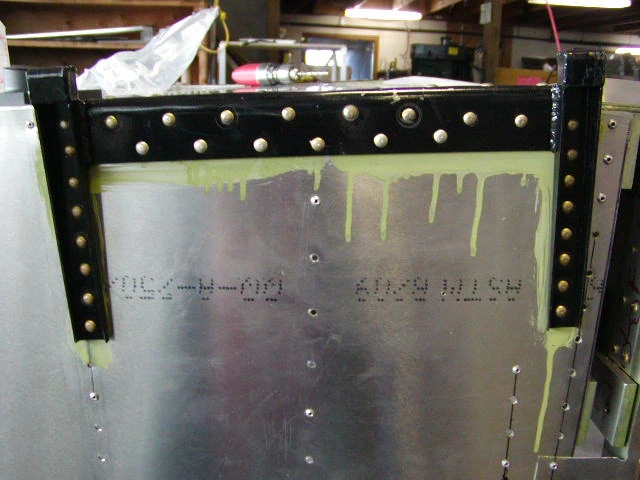

Днище, нижние профили и узлы шасси · Страница 19 из 27

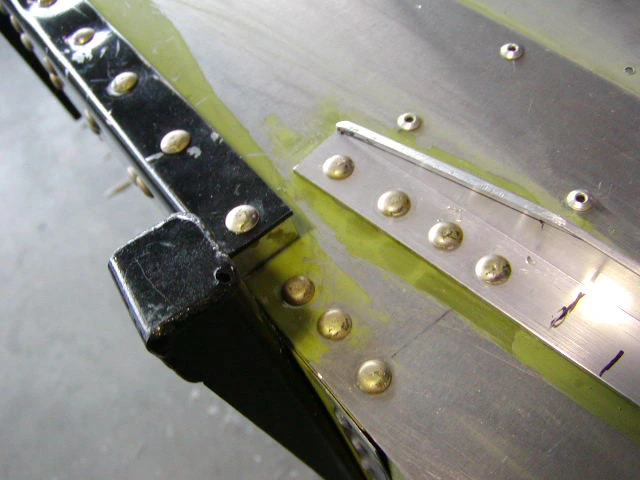

Днище, нижние профили и узлы шасси · Страница 20 из 27

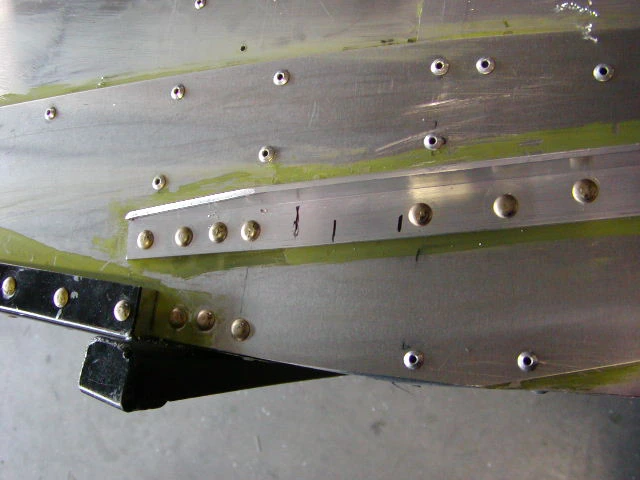

Днище, нижние профили и узлы шасси · Страница 21 из 27

Днище, нижние профили и узлы шасси · Страница 22 из 27

Днище, нижние профили и узлы шасси · Страница 23 из 27

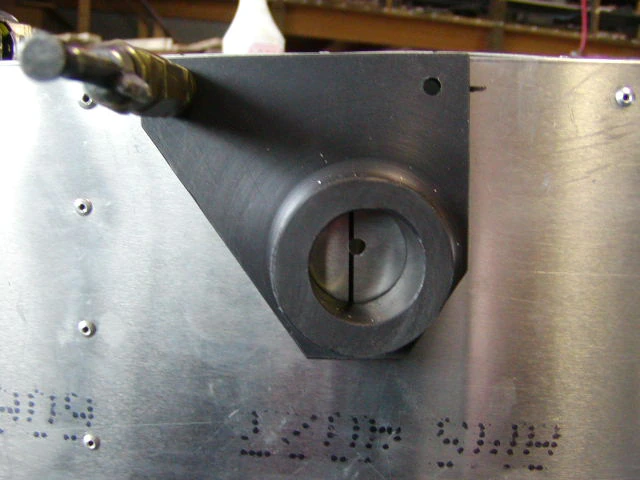

Опора закрылка

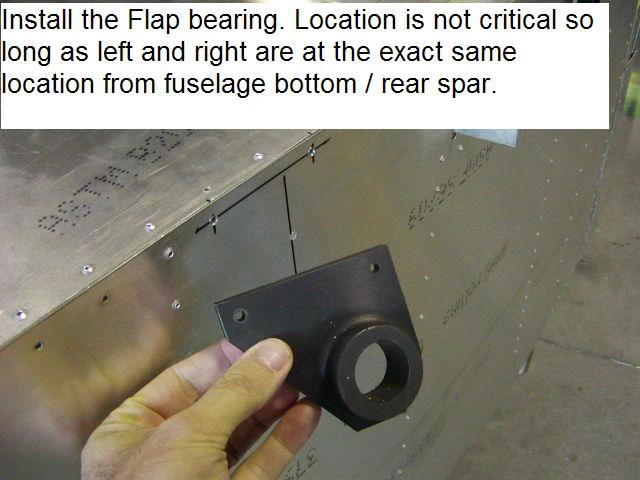

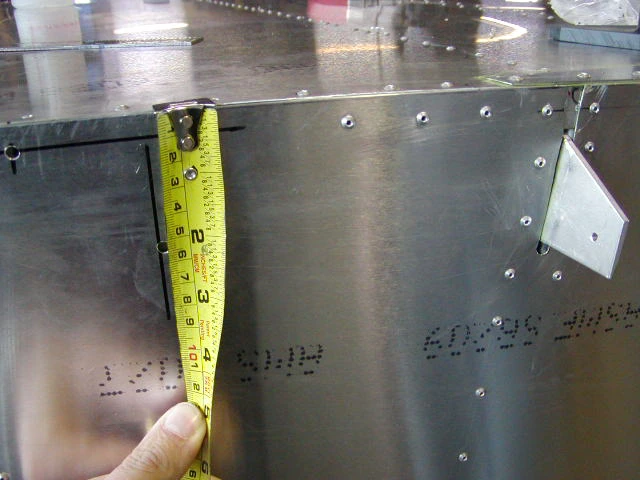

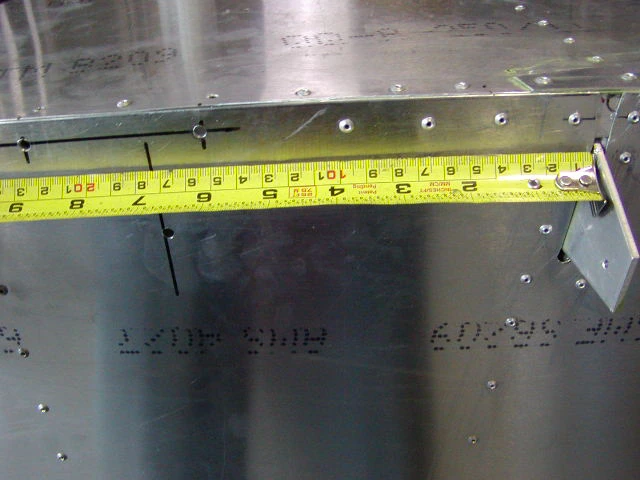

Установите опору закрылка. Согласно подписи исходника, главное здесь — одинаковая привязка левой и правой опор относительно днища фюзеляжа и заднего лонжерона.

Днище, нижние профили и узлы шасси · Страница 24 из 27

Днище, нижние профили и узлы шасси · Страница 25 из 27

Днище, нижние профили и узлы шасси · Страница 26 из 27

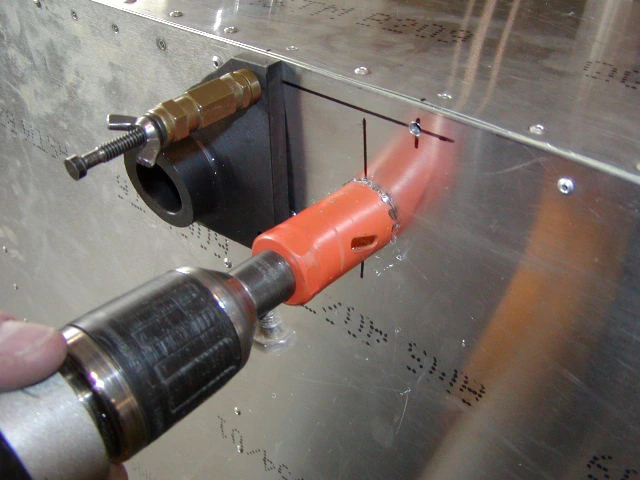

Днище, нижние профили и узлы шасси · Страница 27 из 27
