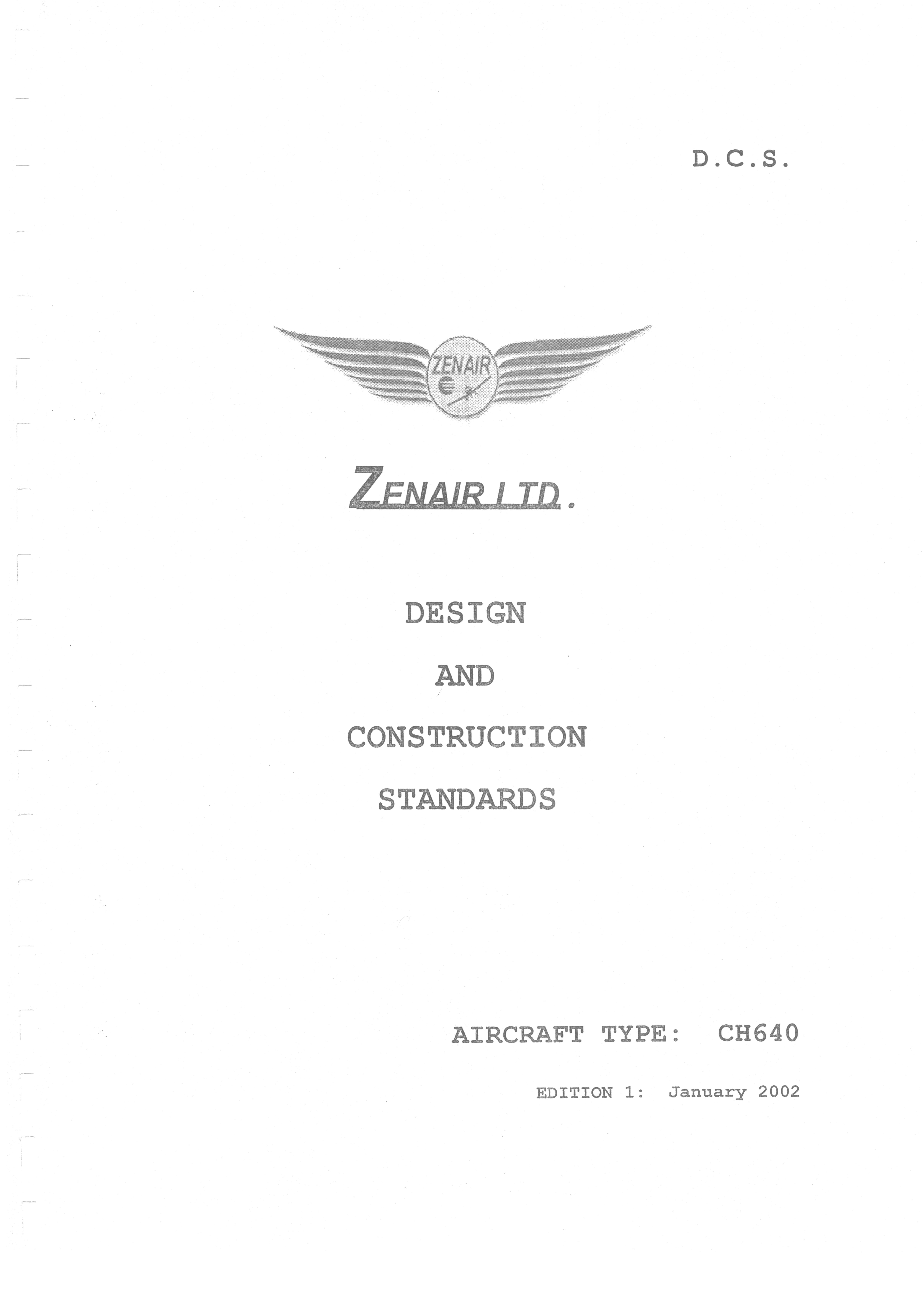

CH640 · DCS, Edition 1 · Лист 1 из 43

Стандарты изготовления CH 640

Титульный лист документа Design and Construction Standards для CH640. Издание 1, январь 2002 года.

CH640 · DCS, Edition 1 · Лист 2 из 43

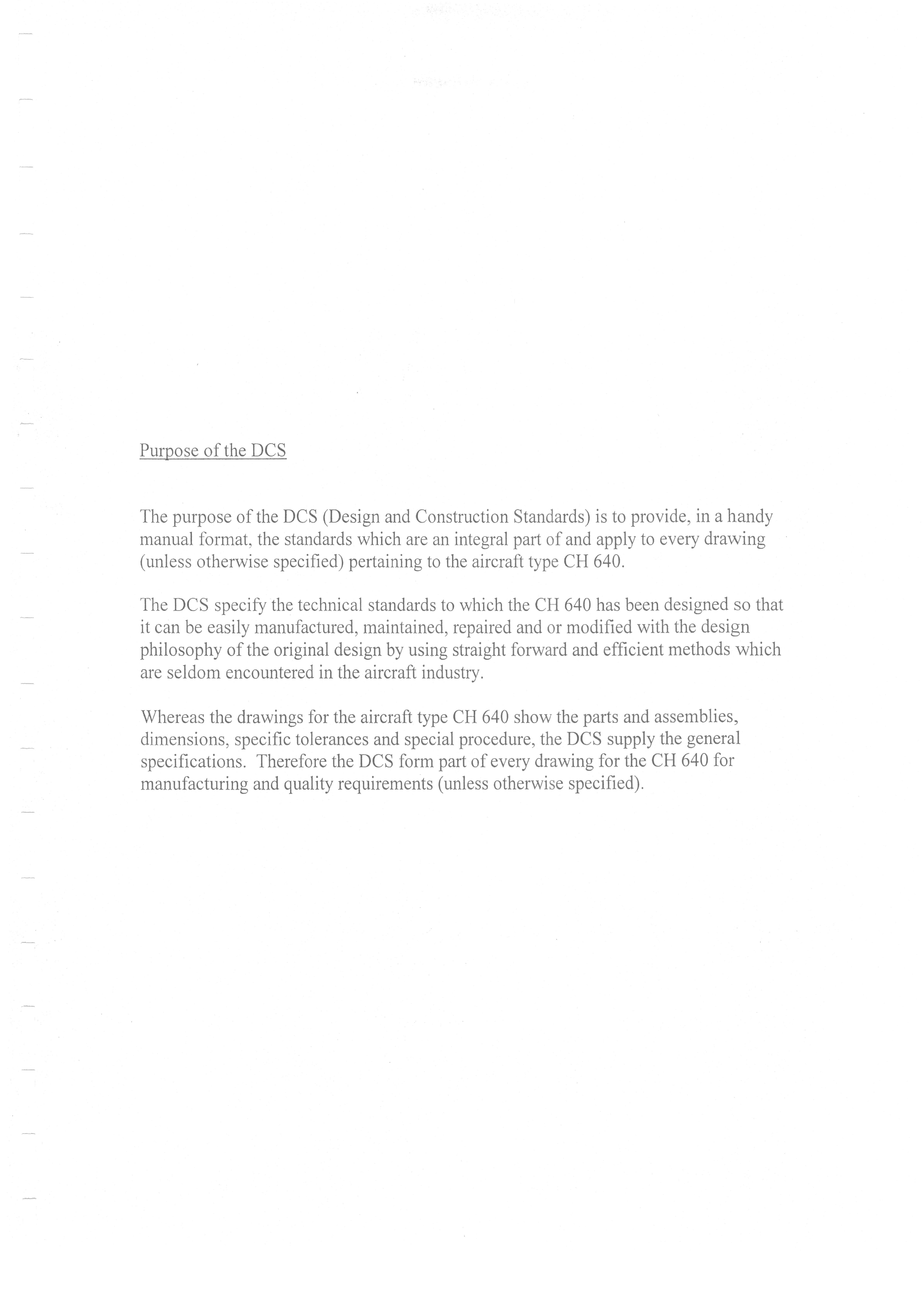

Назначение стандартов

Стандарты DCS дополняют каждый чертёж CH 640, если на самом чертеже не оговорено иное. Чертежи задают детали, сборки, размеры, специальные допуски и операции; DCS содержат общие требования к изготовлению и качеству. Этот комплект нужен вместе с чертежами, а не вместо них.

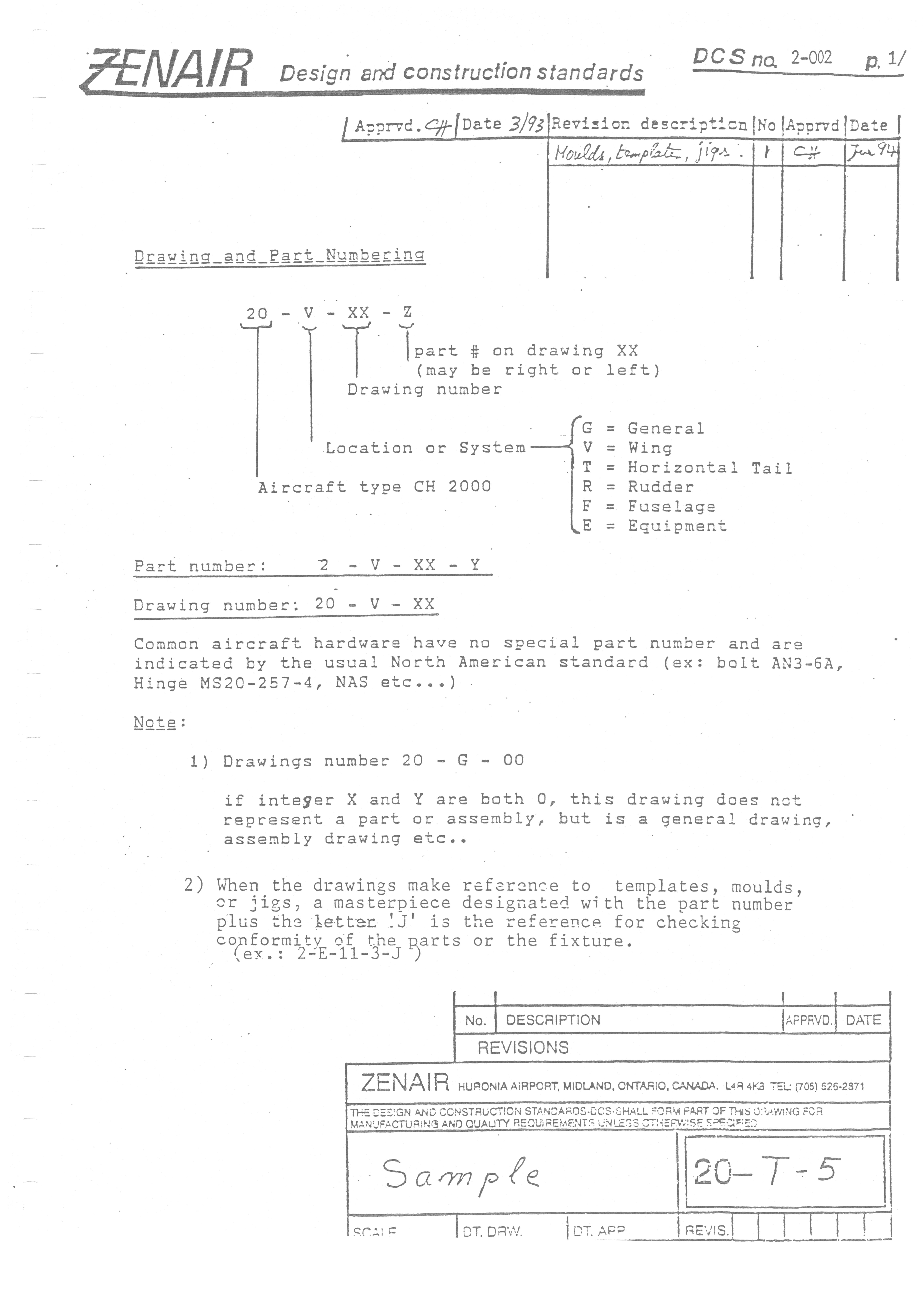

CH640 · DCS, Edition 1 · Лист 3 из 43

Обозначения чертежей и деталей

В обозначении разделяются тип самолёта, система, номер чертежа и номер детали. На этом листе приведены примеры с префиксом 20 для CH2000: G — общие сведения, V — крыло, T — горизонтальное оперение, R — руль направления, F — фюзеляж, E — оборудование. Сохраняйте префикс и обозначение применимого чертежа CH 640.

Стандартный крепёж обозначается собственными стандартами AN, MS, NAS. Окончание с нулевыми номерами обозначает общий или сборочный чертёж; суффикс J в приведённом примере относится к контрольному шаблону или приспособлению.

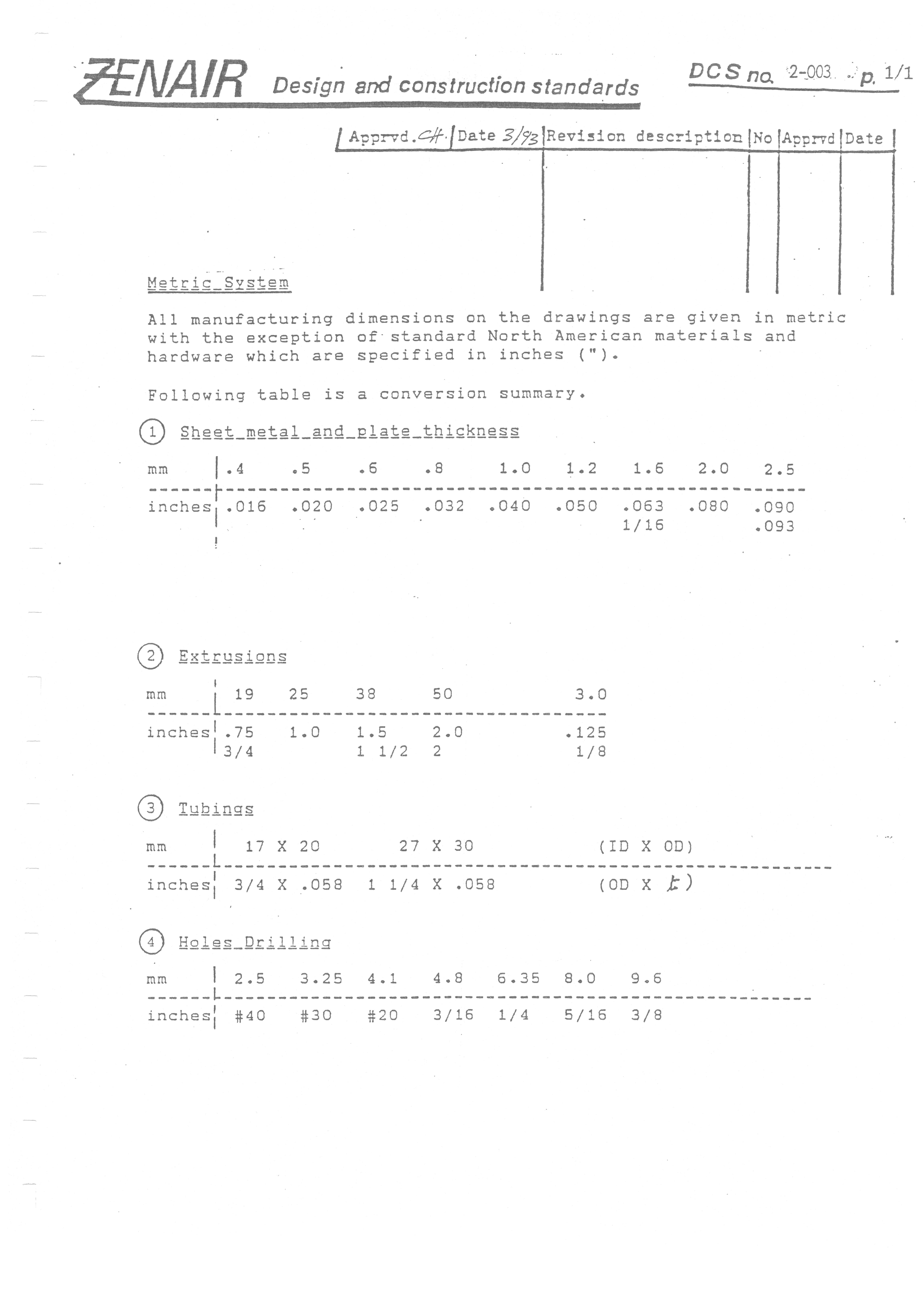

CH640 · DCS, Edition 1 · Лист 4 из 43

Метрические размеры и дюймовые материалы

Производственные размеры на чертежах даны в метрической системе. Исключение — стандартные североамериканские материалы и крепёж, для которых используются дюймовые обозначения. В таблицах сопоставлены толщины листов, размеры профилей и труб, а также диаметры сверления. Не заменяйте номер сверла приблизительно похожим диаметром без сверки строки таблицы.

CH640 · DCS, Edition 1 · Лист 5 из 43

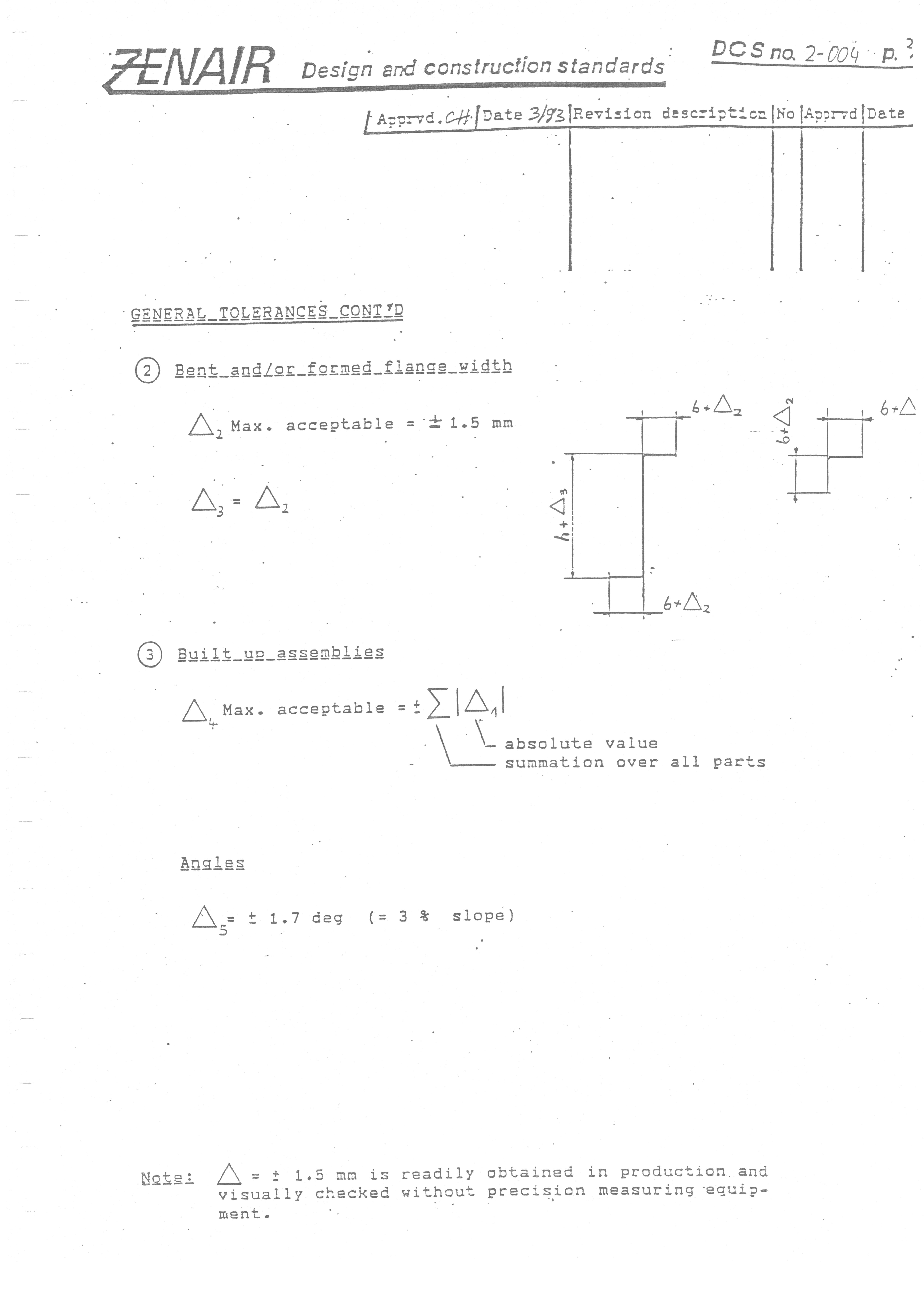

Общие допуски: отбортовки и сборки

Лист содержит допуски ширины гнутых полок, накопление отклонений в сборке и угловые отклонения. Буквенные обозначения относятся к схемам на листе. Конкретное значение выбирают по виду детали и обозначенному размеру; не следует переносить один общий допуск на все размеры самолёта.

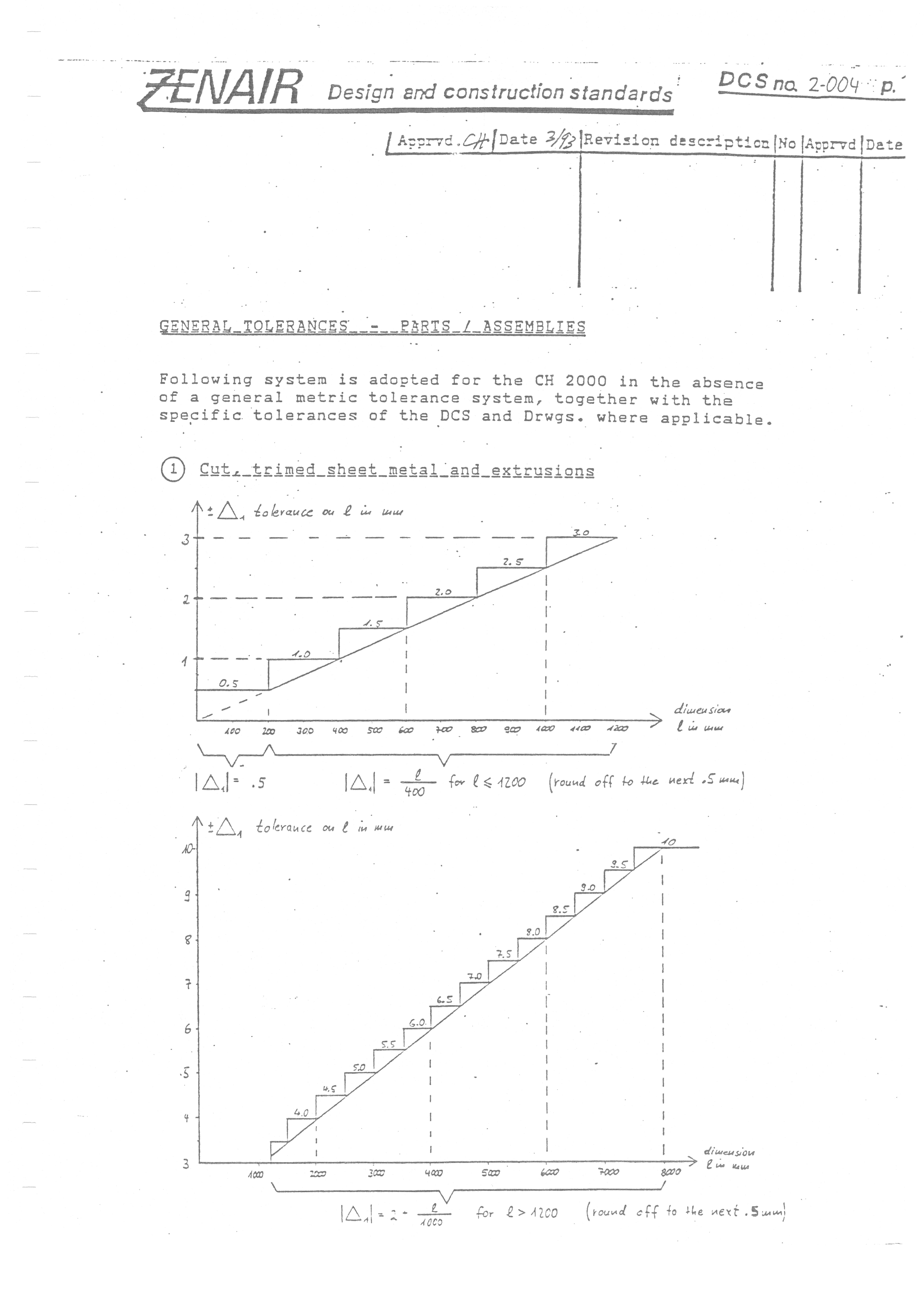

CH640 · DCS, Edition 1 · Лист 6 из 43

Общие допуски плоских деталей

На листе показано, как задаются допуски обрезанных листовых деталей и отдельных размеров в зависимости от их длины. Формулы и округления приведены на исходной схеме. Числа из плохо распознанного текстового слоя PDF сюда не переносились.

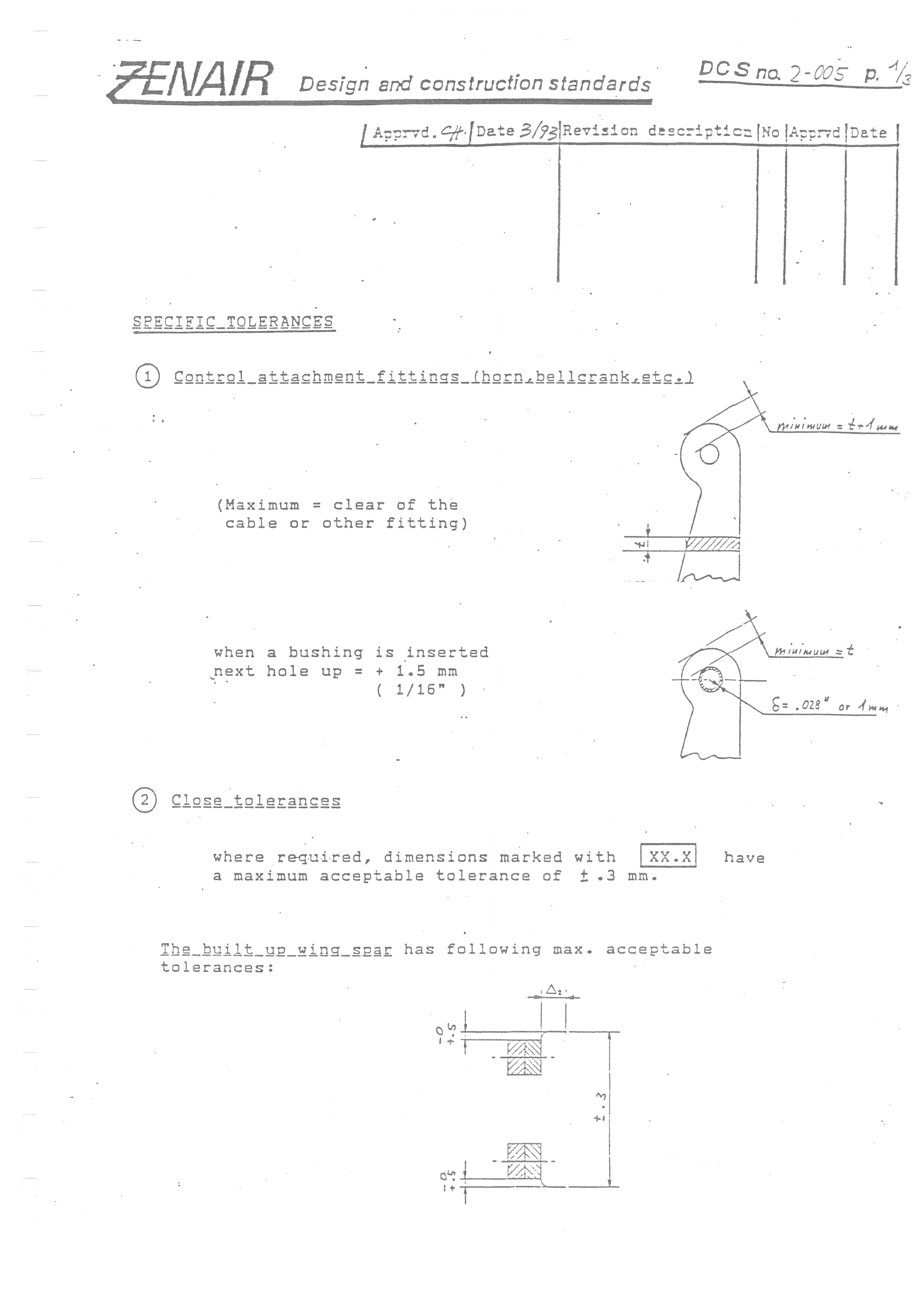

CH640 · DCS, Edition 1 · Лист 7 из 43

Специальные допуски креплений управления

Отдельно рассмотрены качалки, кабанчики и другие точки присоединения управления, а также размеры с повышенной точностью и составной лонжерон крыла. Минимальные расстояния и допуски выбирают по изображённому случаю. Установка втулки и переход на больший размер отверстия выделены в отдельные условия.

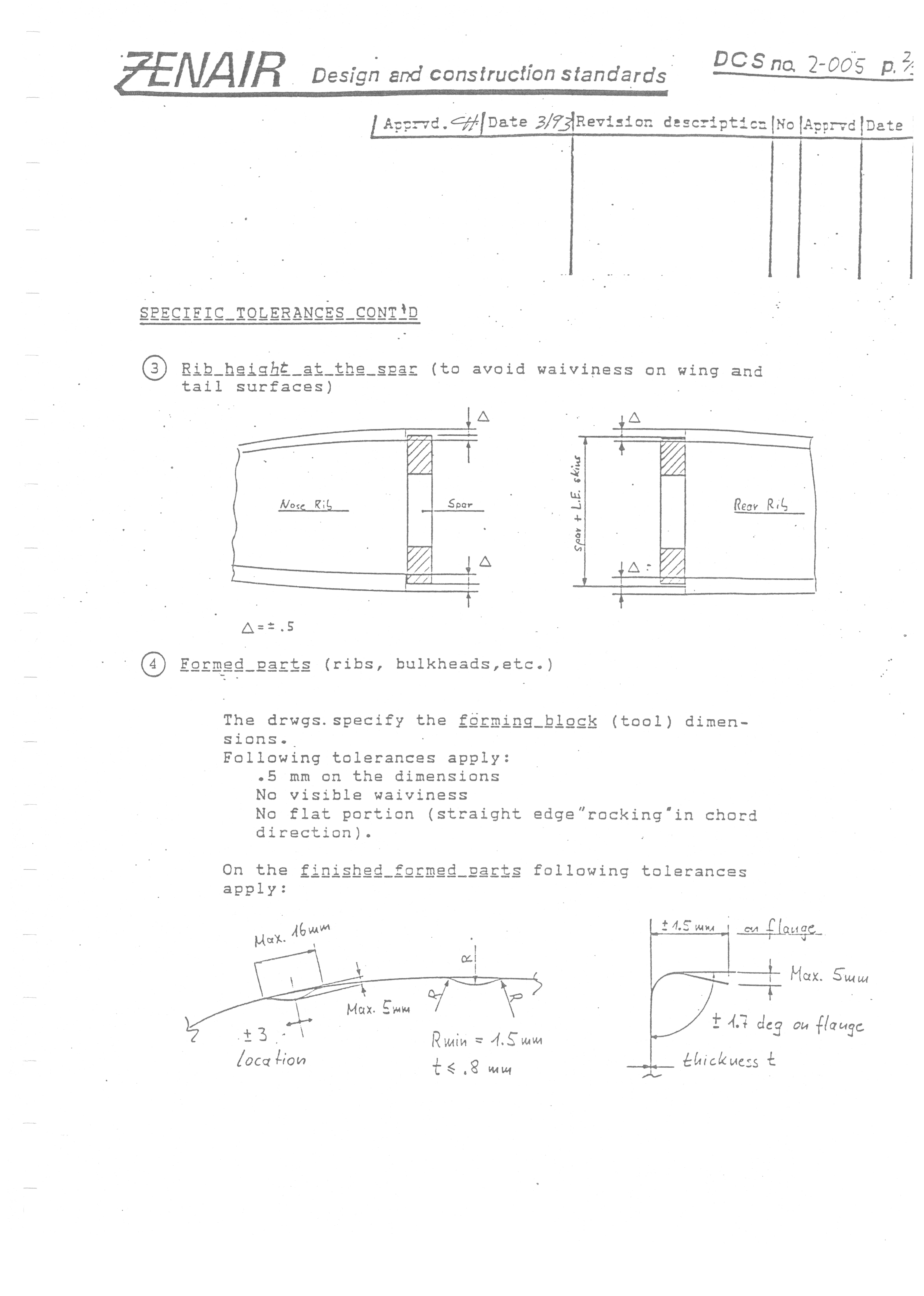

CH640 · DCS, Edition 1 · Лист 8 из 43

Нервюры и формованные детали

Высота нервюры у лонжерона влияет на волнистость поверхности крыла и оперения. Для формованных деталей чертёж задаёт размеры формблока; требования к готовой детали показаны отдельно. Проверяйте профиль линейкой: видимая волнистость и плоские участки вместо плавной кривой в указанных случаях не допускаются.

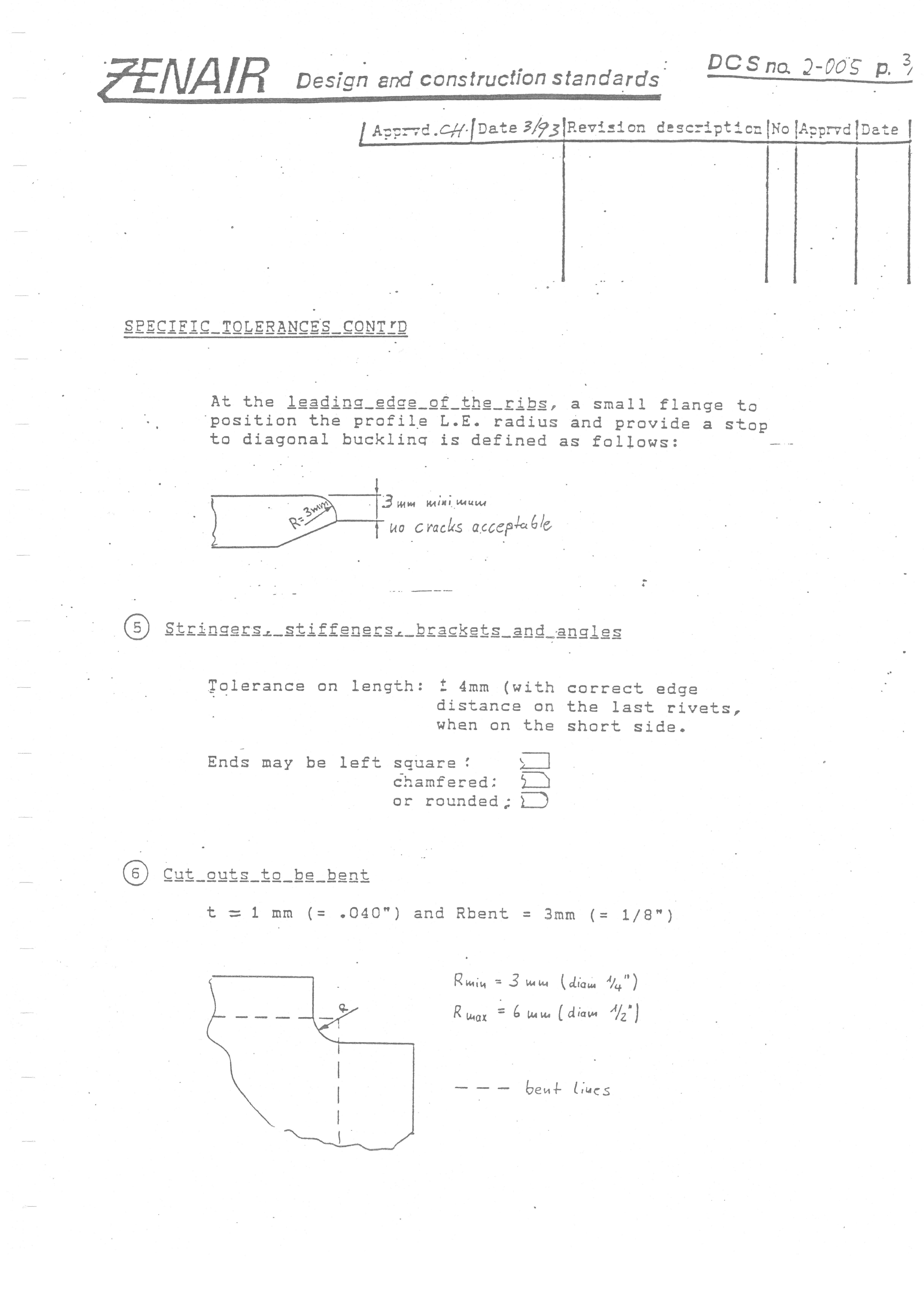

CH640 · DCS, Edition 1 · Лист 9 из 43

Передняя кромка нервюры и концы усилителей

Показана небольшая полка передней части нервюры, которая задаёт радиус носка и препятствует диагональной потере устойчивости. Трещины не допускаются. Для стрингеров, усилителей, кронштейнов и уголков приведён допуск длины; на коротком конце должно сохраняться правильное расстояние от последней заклёпки до кромки. Концы могут быть прямыми, с фасками либо скруглёнными, как на схемах.

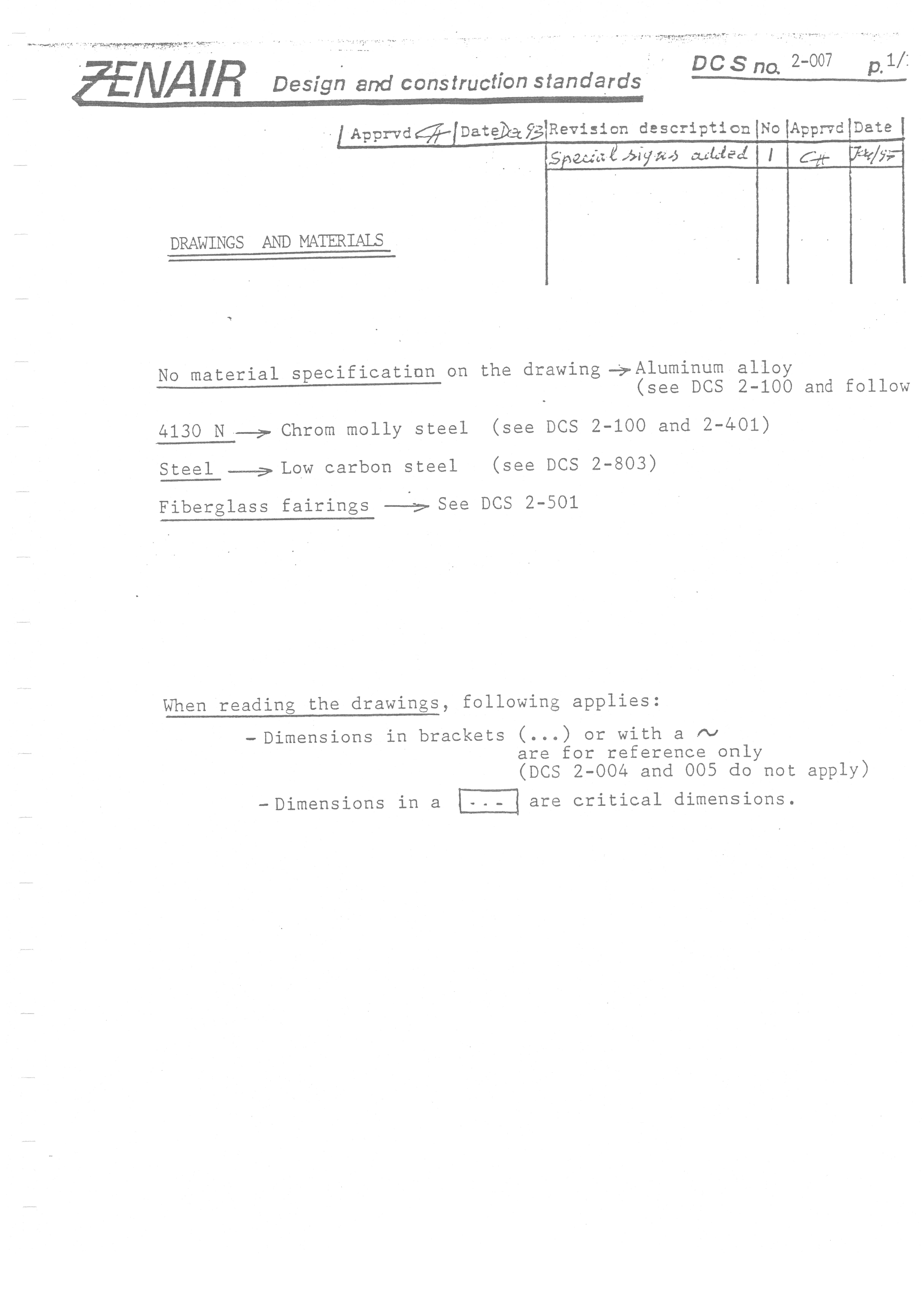

CH640 · DCS, Edition 1 · Лист 10 из 43

Чтение чертежа и обозначения материалов

Если на чертеже нет отдельного обозначения материала, в этом документе подразумевается алюминиевый сплав по соответствующим листам DCS. Обозначения 4130 N, Steel и Fiberglass отсылают к разным группам материалов; подменять одну другой нельзя. Размеры в скобках являются справочными, а выделенные рамкой — критическими. Условия применения общих допусков показаны рядом с обозначениями.
