Болты, контровка и прокладки
Ниже — проверенные русские пояснения и оригинальные сканы листов DCS. Полные таблицы и схемы открываются в исходном разрешении.
Темы
CH640 · DCS, Edition 1 · Лист 26 из 43

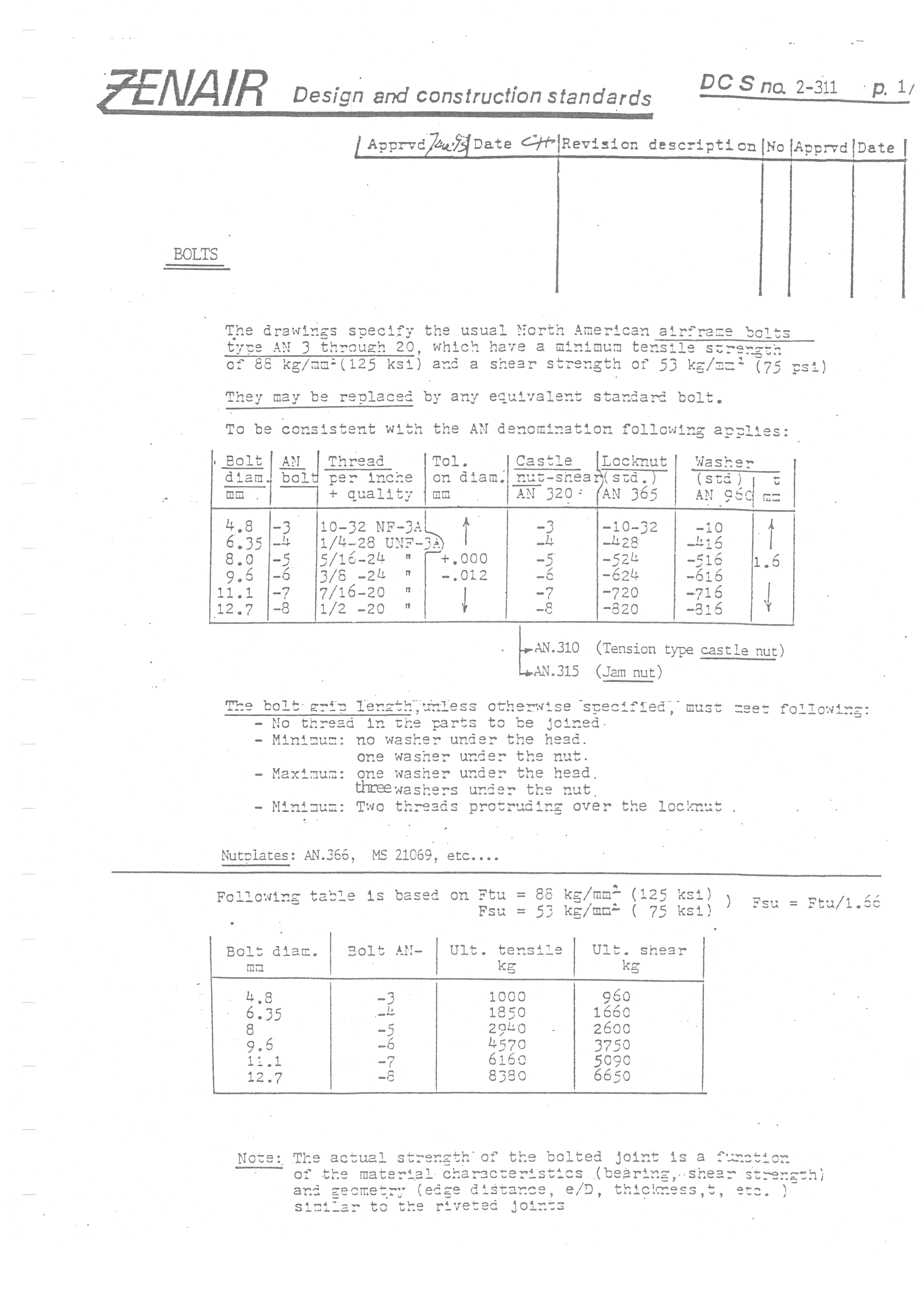

Болты, гайки и шайбы
В таблице сопоставлены болты AN3–AN20, их резьбы, гайки и шайбы. Ненарезная часть стержня должна проходить через соединяемый пакет: резьба внутри соединяемых деталей не допускается. Указаны минимальное и максимальное число шайб и выступание не менее двух витков над самоконтрящейся гайкой. Прочность соединения зависит также от материала и геометрии деталей, а не только от прочности болта.
CH640 · DCS, Edition 1 · Лист 27 из 43

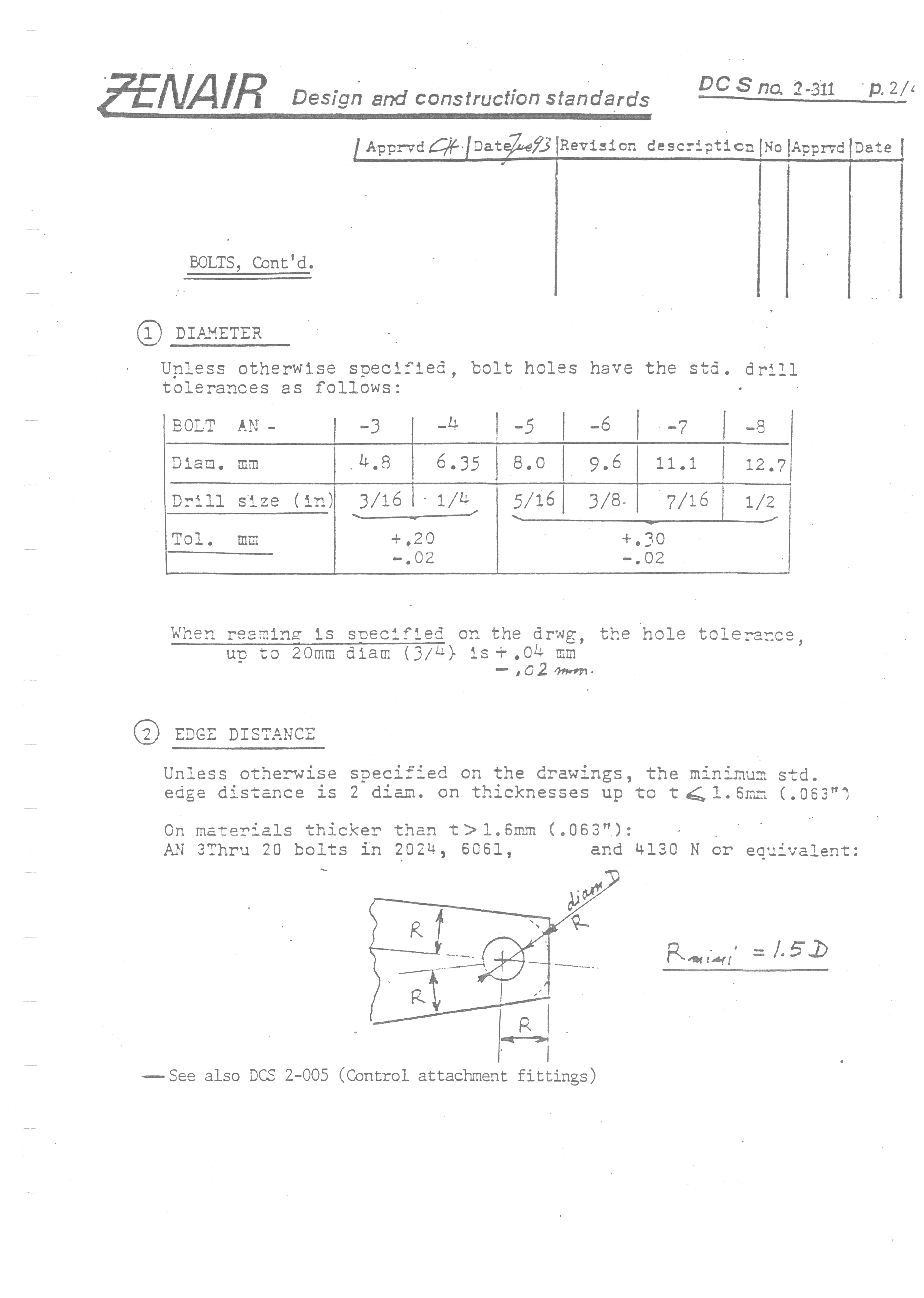

Отверстия под болты и краевые расстояния
Лист содержит диаметры сверления и допуски для обычных отверстий, отдельный допуск для развёртывания и условия расстояния от оси до кромки. Требования отличаются для тонких и более толстых деталей. Для креплений управления дополнительно применяется специальный лист DCS; таблицу нельзя заменять универсальным правилом для всех деталей.
CH640 · DCS, Edition 1 · Лист 28 из 43

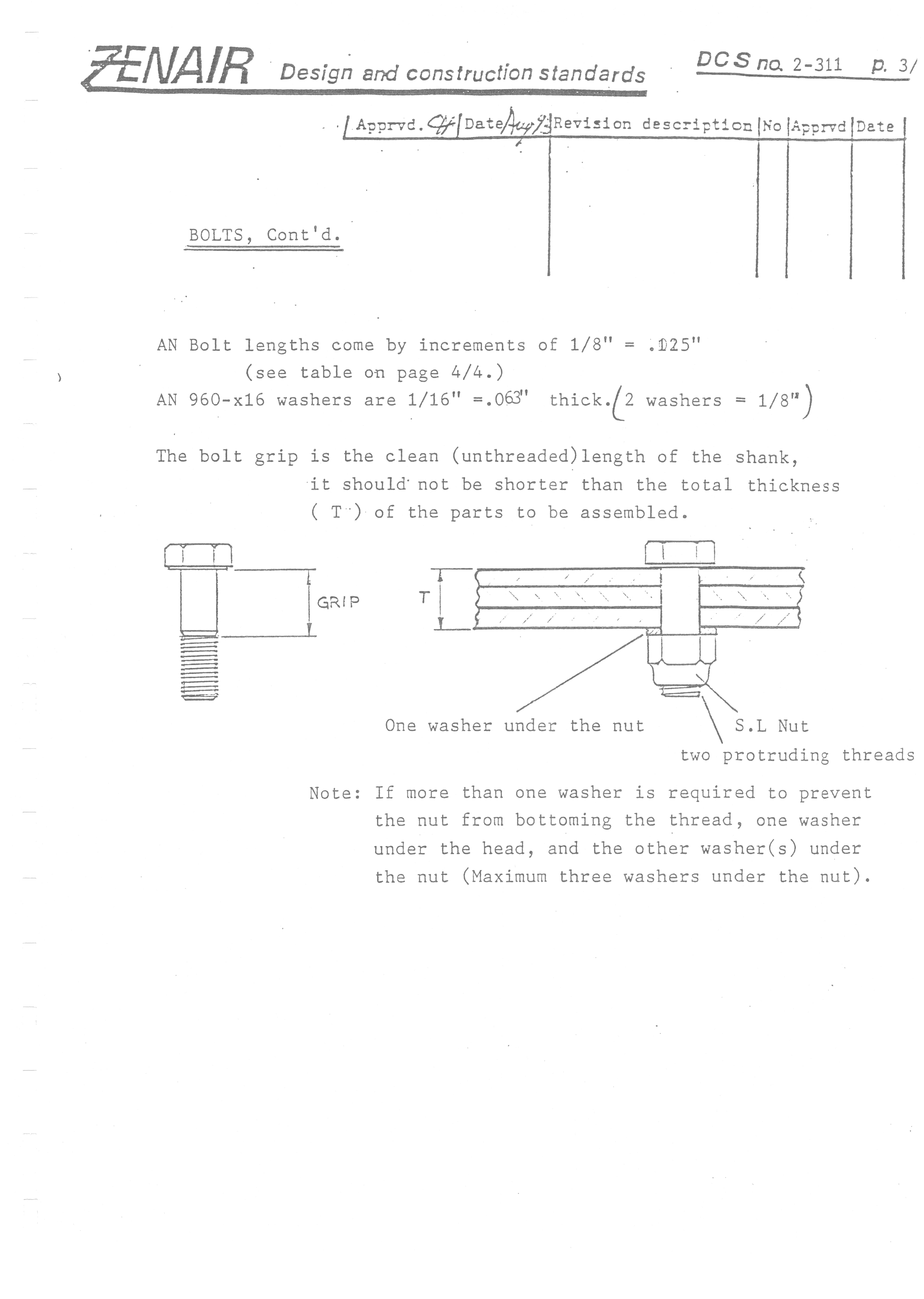

Длина болта и длина гладкого стержня
Болты AN идут с шагом длины 1/8″. Гладкая часть, обозначенная GRIP, должна быть не короче суммарной толщины соединяемых деталей. На схеме показаны шайба под гайкой и два выступающих витка. Если для предотвращения упора гайки в конец резьбы нужна не одна шайба, документ оговаривает распределение шайб под головкой и гайкой, не более трёх под гайкой.
CH640 · DCS, Edition 1 · Лист 29 из 43

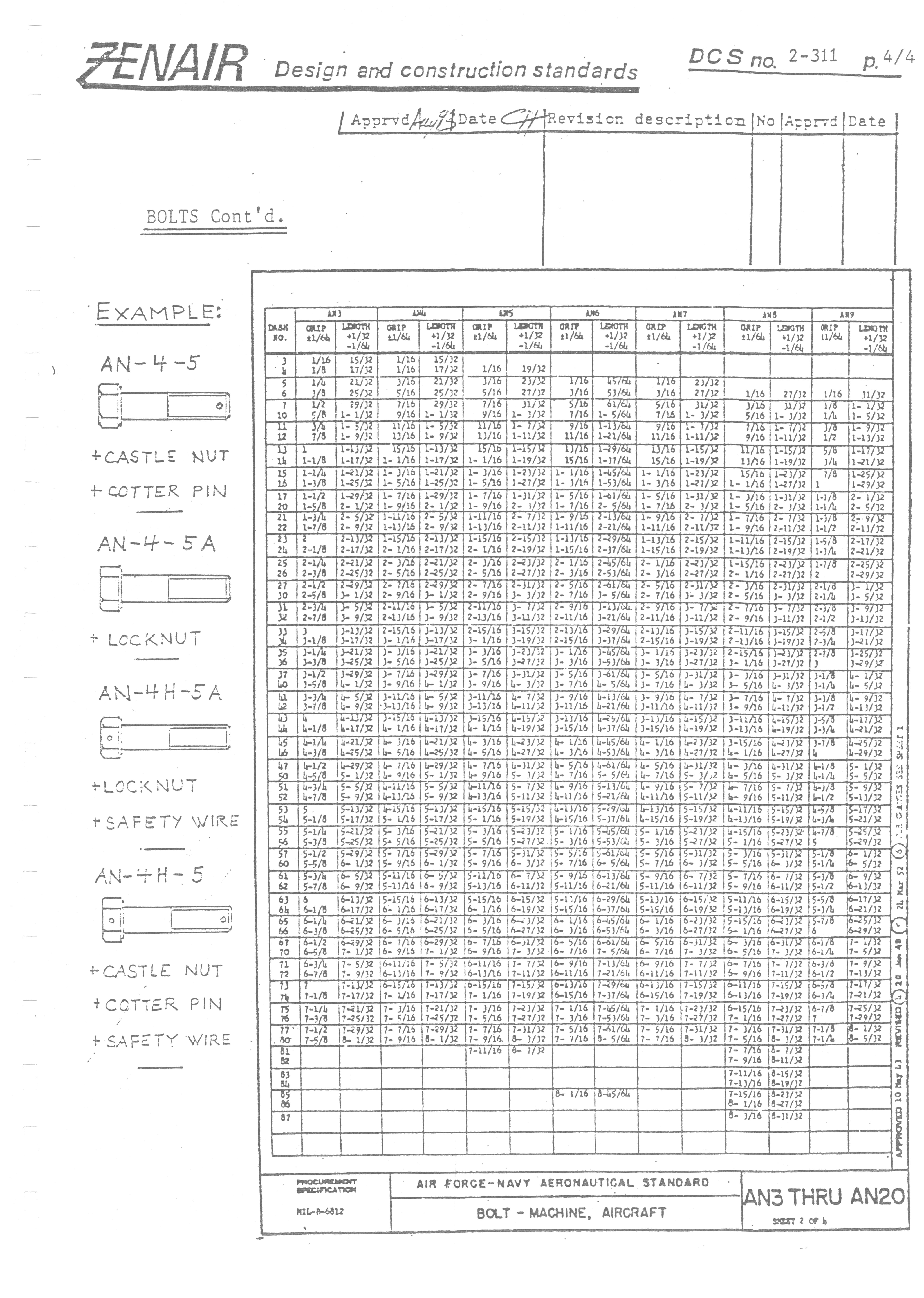

Таблица длин болтов AN
Сохранена полная таблица длины болта LENGTH и длины гладкого стержня GRIP с допусками. Рисунки сверху показывают варианты с корончатой гайкой и шплинтом, самоконтрящейся гайкой и контровочной проволокой. Числовые дроби выбирают по оригинальной строке таблицы: искажённый OCR этого листа не используется как таблица подбора.
CH640 · DCS, Edition 1 · Лист 30 из 43

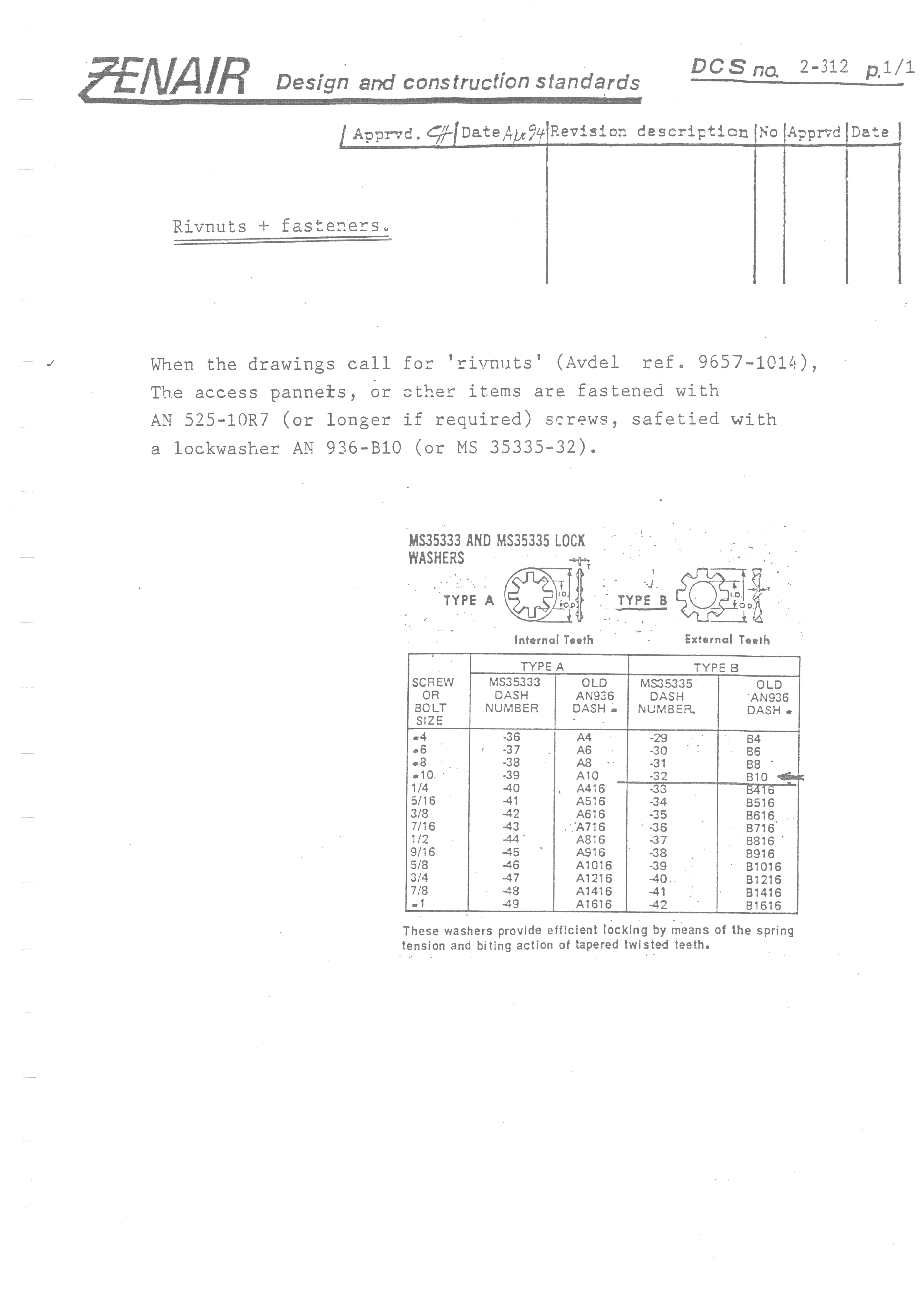

Заклёпочные гайки и крепёж съёмных панелей
Для указанного в источнике варианта заклёпочных гаек Avdel 9657-1014 перечислены винты AN525-10R7 либо более длинные по месту и стопорные шайбы AN936-B10 / MS35335-32. Таблица сопоставляет шайбы с внутренними и наружными зубьями. Стопорение обеспечивается упругостью шайбы и врезанием её зубьев.
CH640 · DCS, Edition 1 · Лист 31 из 43

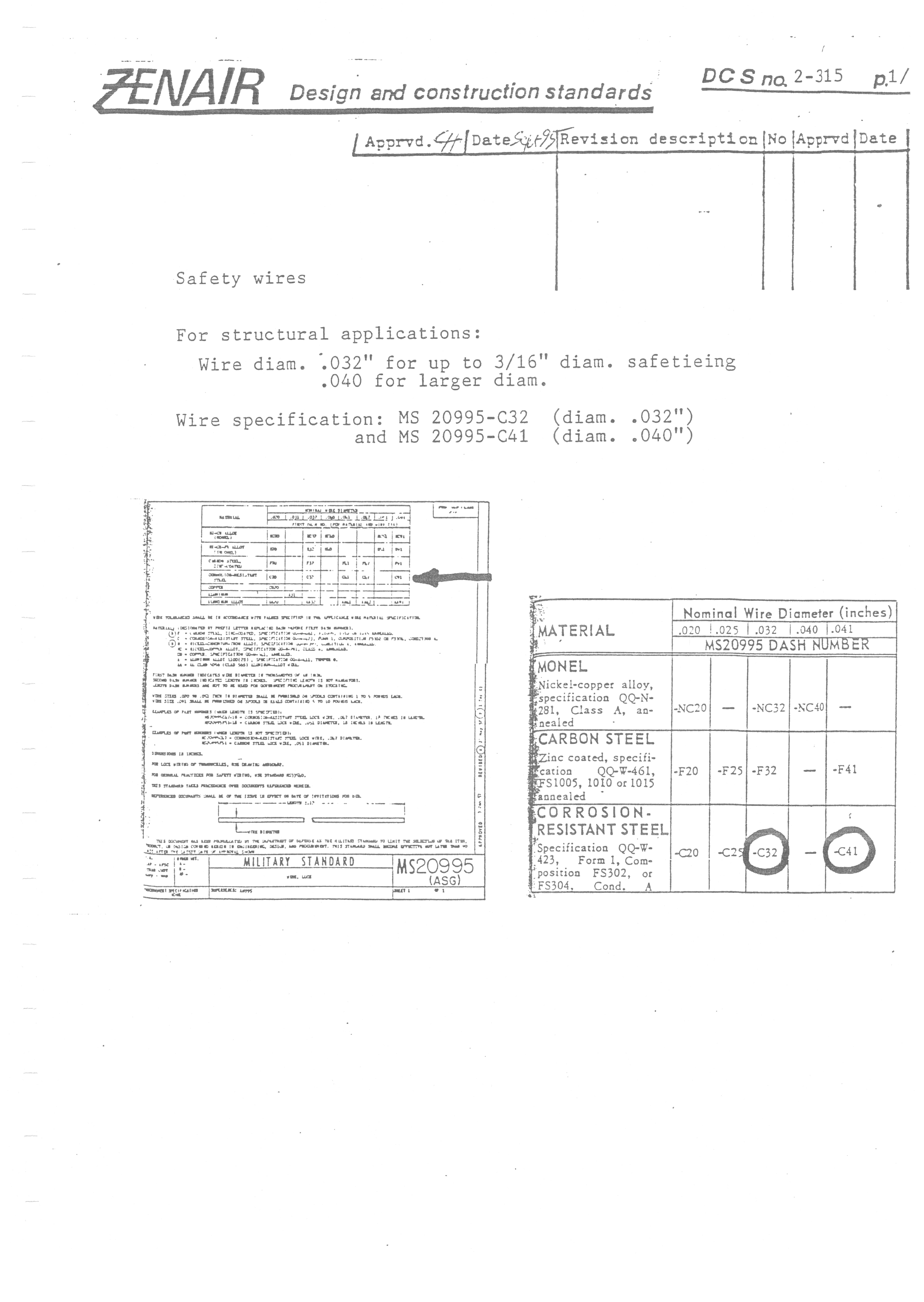

Контровочная проволока
Документ различает диаметры проволоки и её материалы. В тексте указаны .032″ для контримого крепежа диаметром до 3/16″ и .040″ для большего размера, а также MS20995-C32 и MS20995-C41. Марку и материал выбирают по применимой строке, сохраняя обозначение стандарта.
CH640 · DCS, Edition 1 · Лист 40 из 43

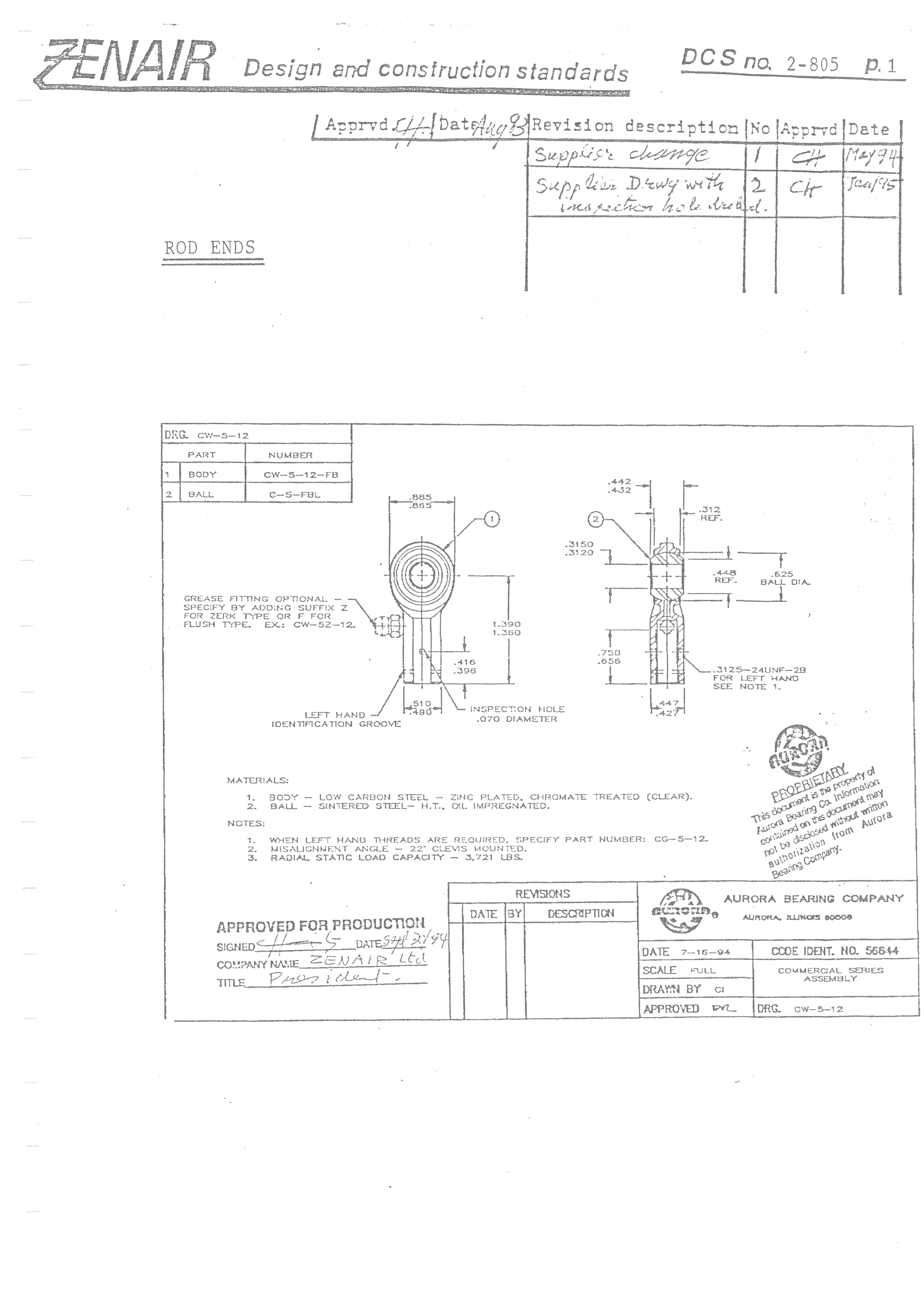

Шарнирный наконечник тяги
Лист содержит спецификацию корпуса и шара наконечника, резьбу, опциональную маслёнку, обозначение левого исполнения, контрольное отверстие и ограничения работы. Подбор выполняется по полному обозначению детали. Допустимую нагрузку и угол из таблицы нельзя автоматически распространять на другой наконечник похожего размера.
CH640 · DCS, Edition 1 · Лист 41 из 43

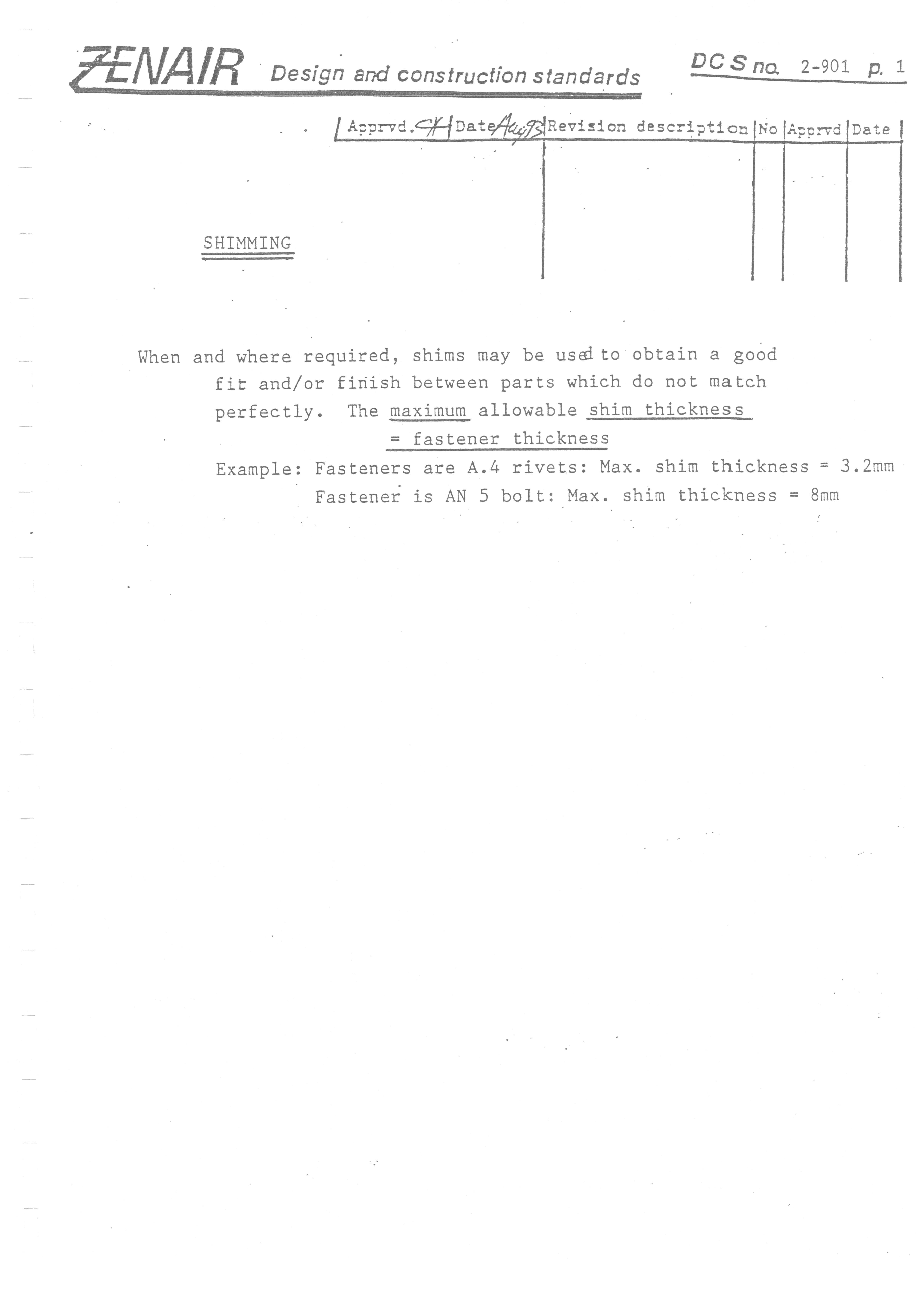

Регулировочные прокладки
Прокладки применяют для подгонки сопряжения там, где это требуется. В документе максимальная толщина прокладки связана с диаметром крепежа: приведены примеры 3,2 мм для A4 и 8 мм для AN5. Конкретное место и применимость прокладки определяются чертежом и условиями соединения.
