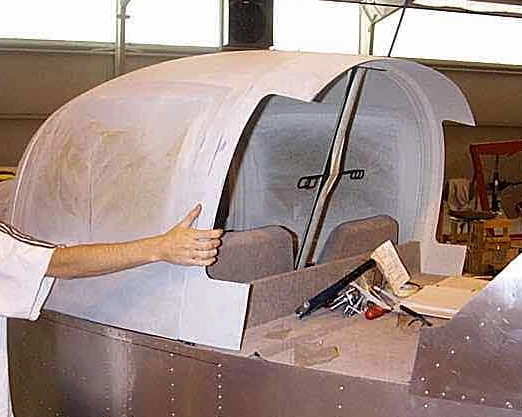

Проведите линию параллельно лонжерону фюзеляжа, на 1″ ниже него. Временно закрепите нижние крепления дуги безопасности фиксаторами Cleco и установите фонарь на фюзеляж.

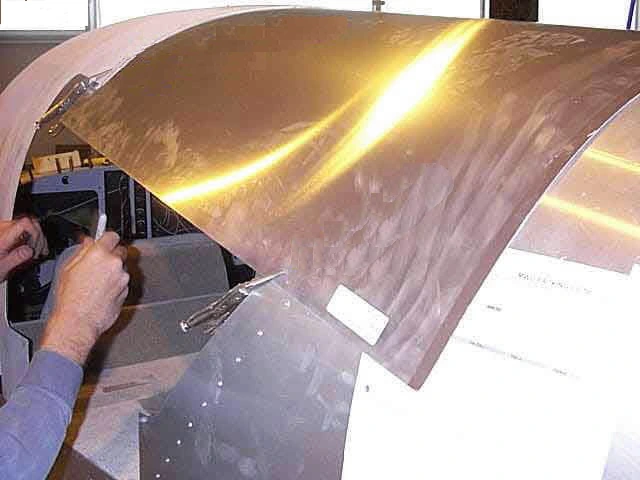

Выставьте нижние передние кромки фонаря слева и справа относительно противопожарной перегородки и параллельно разметочной линии. Зафиксируйте струбцинами.

Примечание: кромка может не совпадать с линией, но расстояние до линии с обеих сторон должно быть одинаковым.

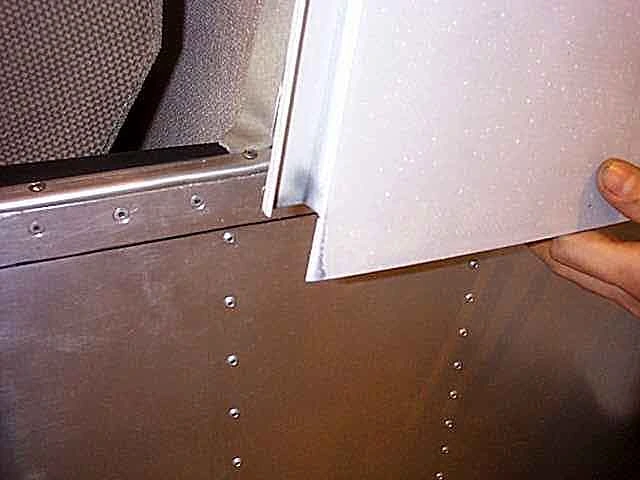

Выставьте фонарь относительно разметочной линии, как показано на фотографии.

Размечайте вырез при положении фонаря параллельно линии и плотном прилегании к приборной панели. Нижний дверной профиль должен быть установлен заранее. Пластину замка предварительно выставьте, но пока не приклёпывайте.

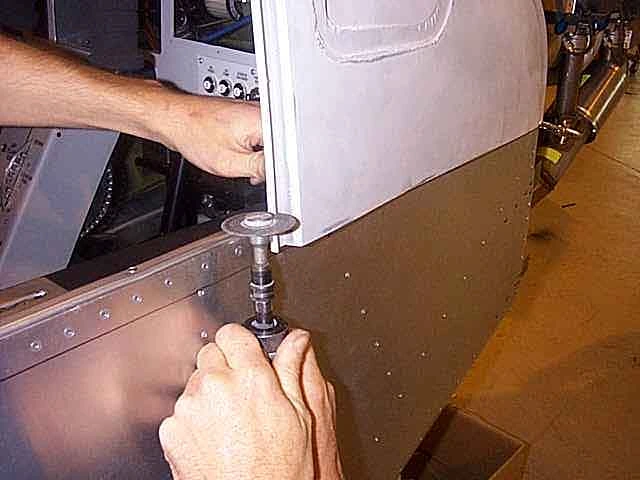

Подрежьте зону уплотнения слева спереди так, чтобы боковина фонаря располагалась заподлицо с фюзеляжем.

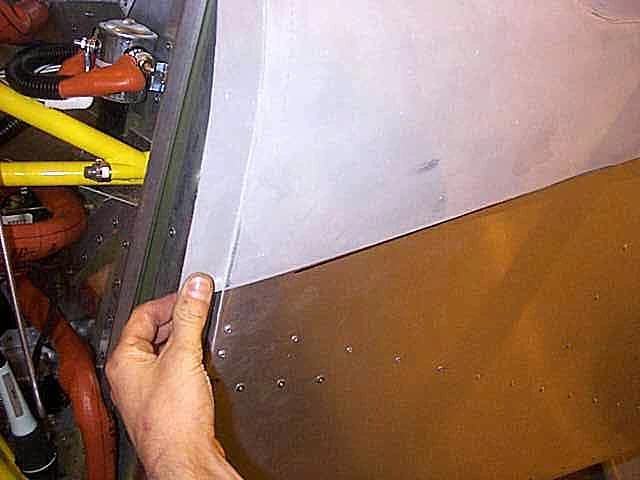

Снова выставьте фонарь спереди, прижмите его, закрепите струбцинами, просверлите по одному отверстию с каждой стороны и установите Cleco.

Установите по 2 заклёпочные гайки на каждой стороне дверного проёма и винты, как на фотографии. Регулируйте выступание винтов так, чтобы закрытая дверь занимала правильное положение.

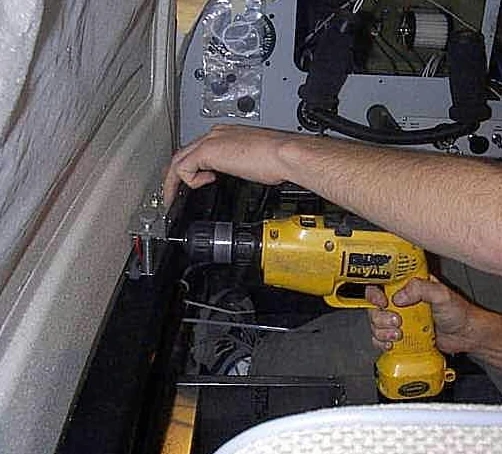

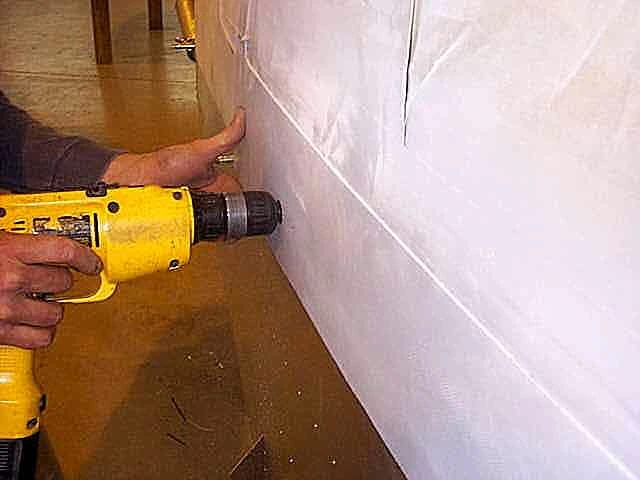

Опустите двери и просверлите отверстие ручки по месту. При сверлении прижимайте дверь снаружи.

Рассверлите отверстие до 3/4″ с внутренней и наружной стороны.

Дополнительный вид из исходного руководства. Отдельных операций или размеров подпись не содержит.

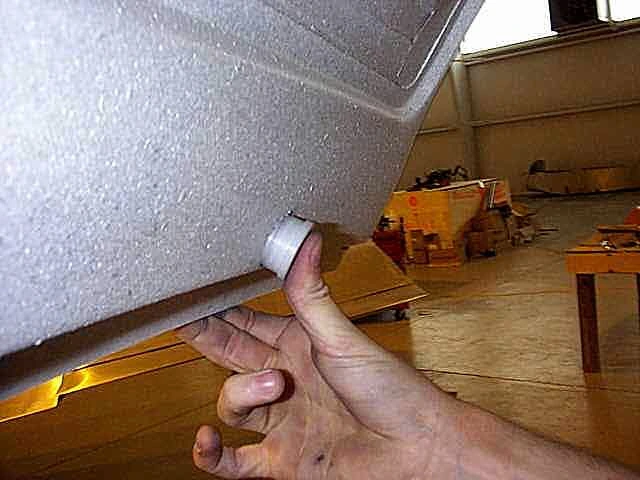

После увеличения отверстия под втулку установите нейлоновую опору ручки.

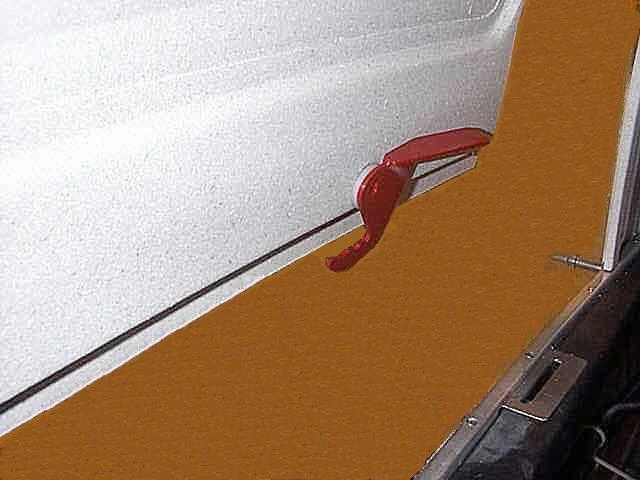

Установите внутреннюю ручку.

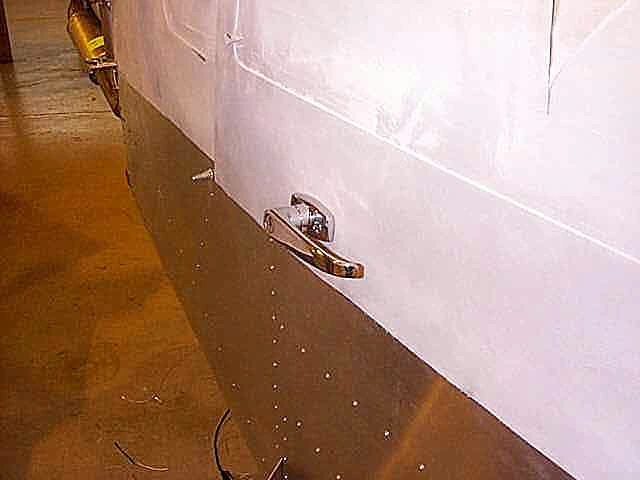

Установите наружную ручку.

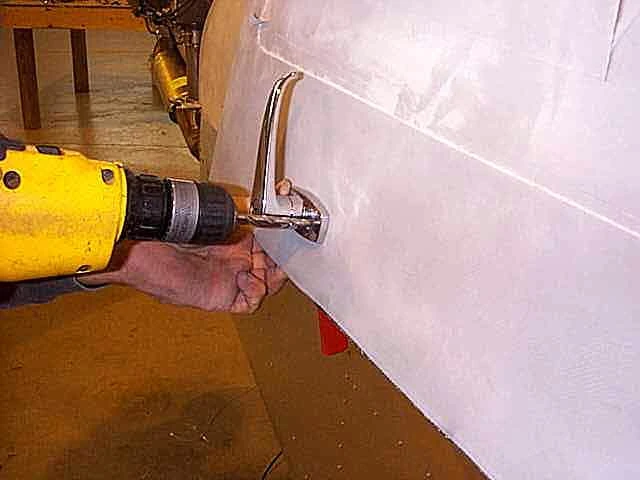

Просверлите крепёжные отверстия и снимите ручку.

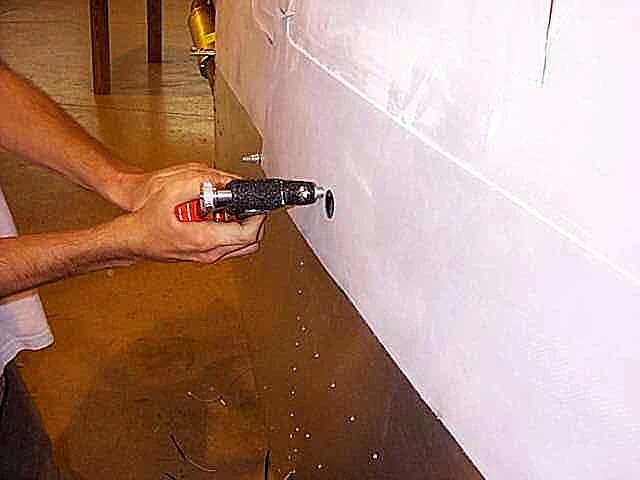

Установите заклёпочные гайки в отверстия крепления ручки.

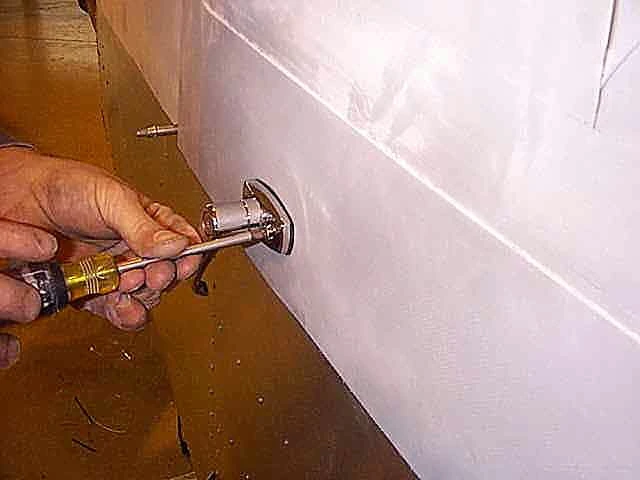

Установите винты крепления ручки.

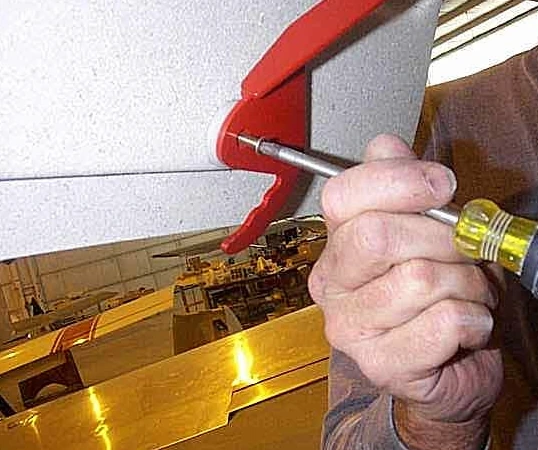

Установите винт внутренней ручки.

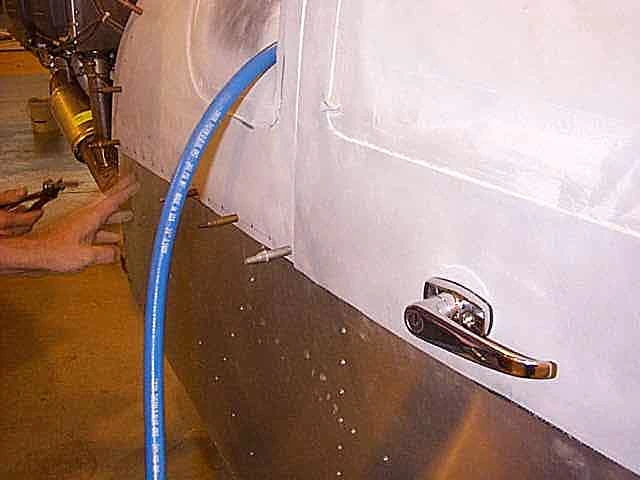

Зафиксируйте дверь в закрытом положении и просверлите отверстия. Закрепите передние боковые участки фонаря фиксаторами Cleco.

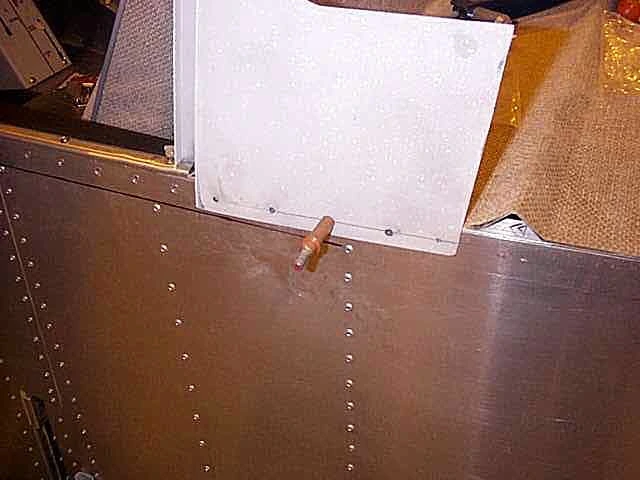

При закрытой двери выставьте вырез. Просверлите и временно закрепите задний участок фонаря на лонжероне фюзеляжа.

Выставьте вырез, просверлите отверстия и закрепите задний участок фонаря на лонжероне фюзеляжа фиксаторами Cleco.

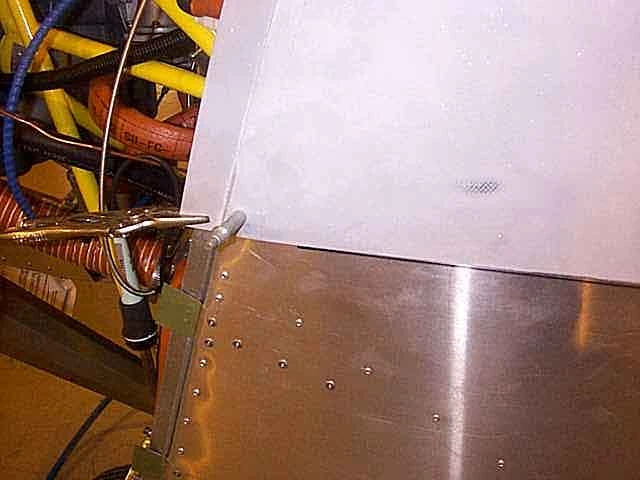

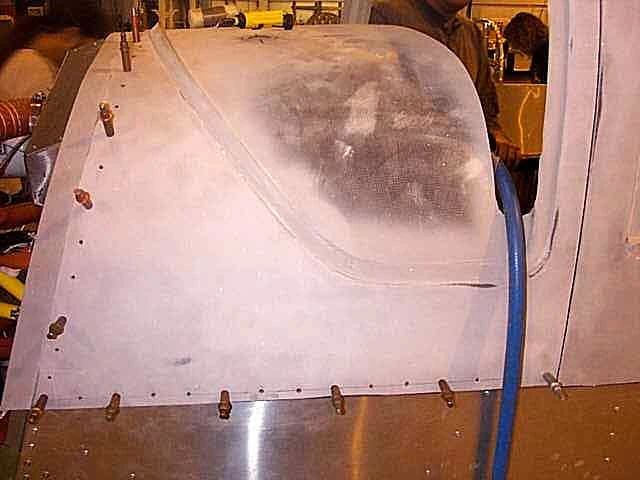

Просверлите отверстия и установите Cleco у противопожарной перегородки и по бокам.

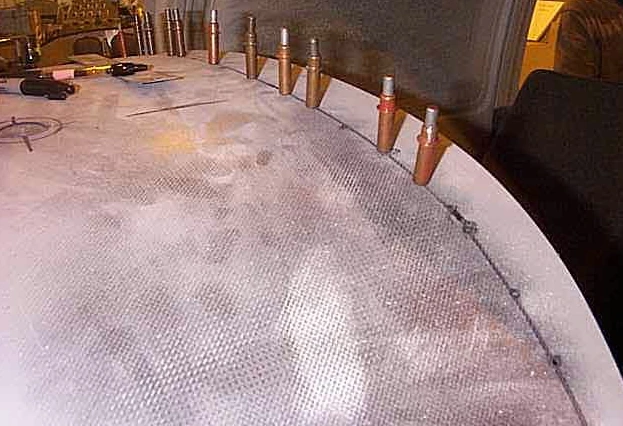

Сверлите отверстия между выштамповками кромки приборной панели и временно закрепите панель. Проверьте её положение: вал штурвала должен свободно перемещаться между своими опорами.

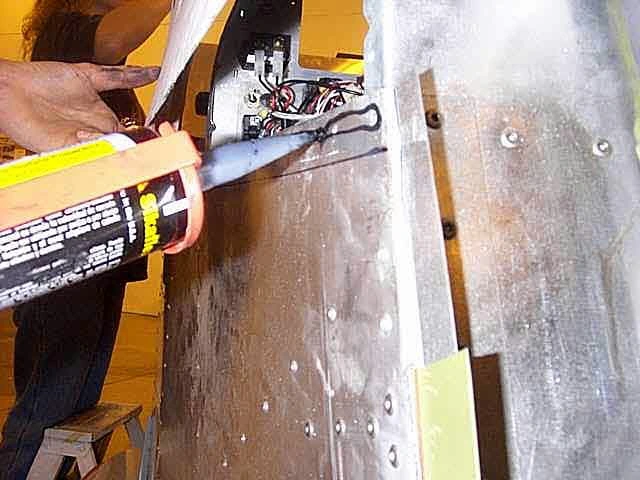

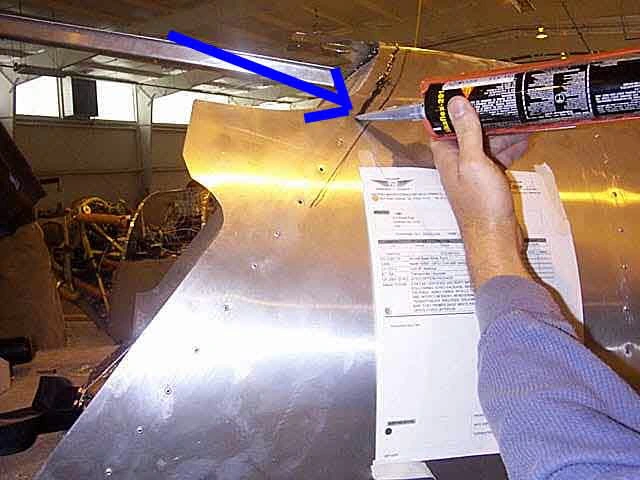

Снимите фонарь, очистите отверстия и нанесите герметик на наружные участки заклёпочных стыков.

Снимите фонарь, очистите отверстия и нанесите герметик на наружные участки заклёпочных стыков.

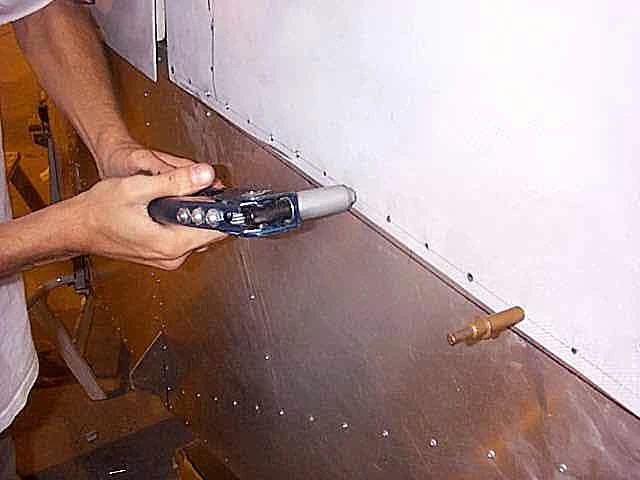

Установите фонарь, зафиксируйте Cleco и приклепайте по месту.

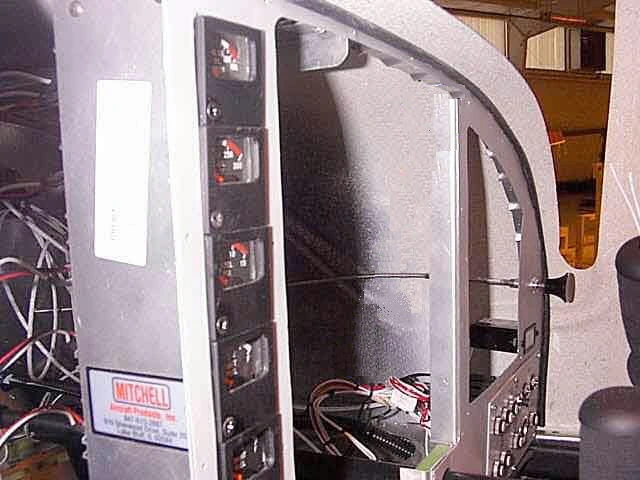

Установите и приклепайте верхнее уплотнение приборной панели. Начинайте от середины и двигайтесь наружу в обе стороны.

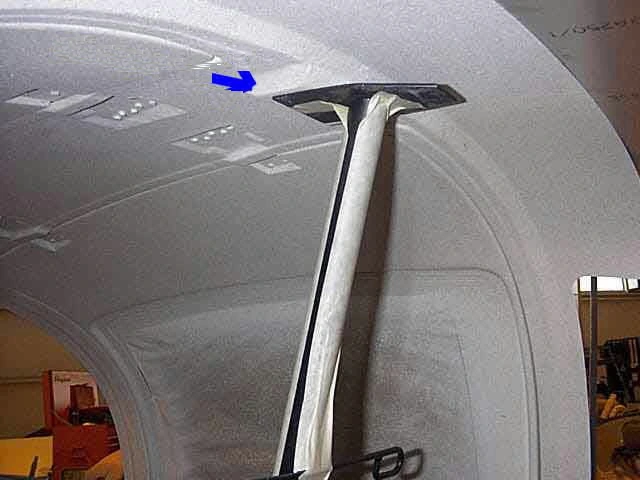

Выставьте верхнюю часть дуги безопасности. При необходимости подрежьте её или установите регулировочные прокладки. Дуга не должна принудительно поднимать или опускать фонарь.

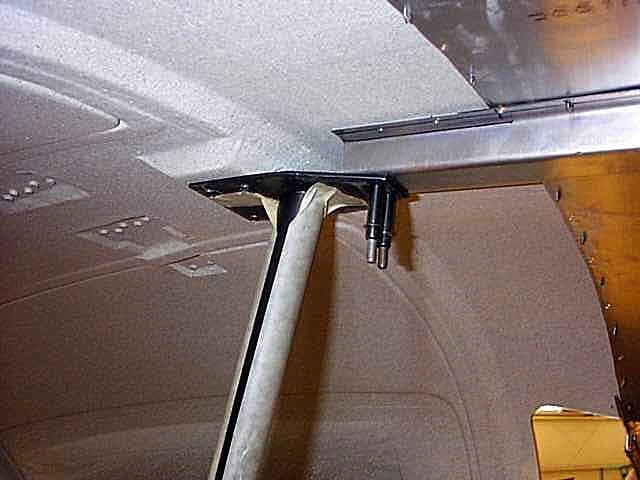

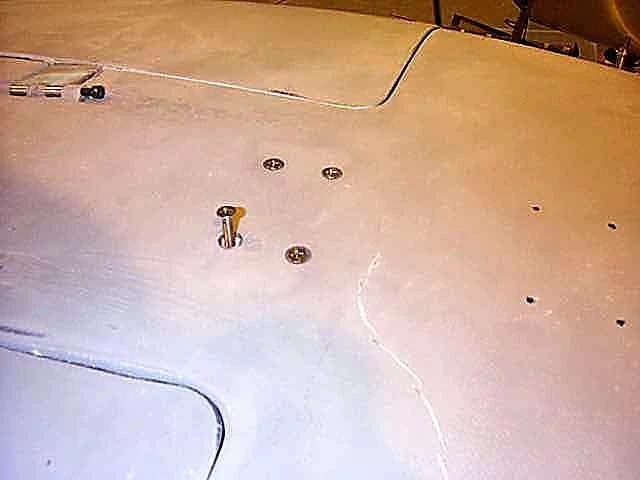

Закрепите дугу безопасности болтами.

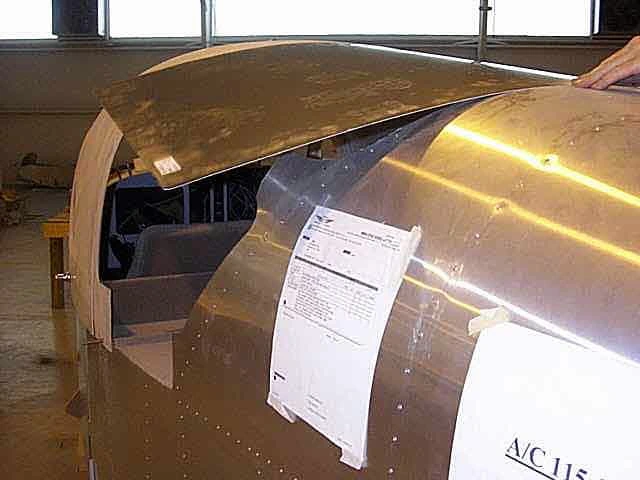

Установите верхнюю обшивку на фюзеляж за фонарём.

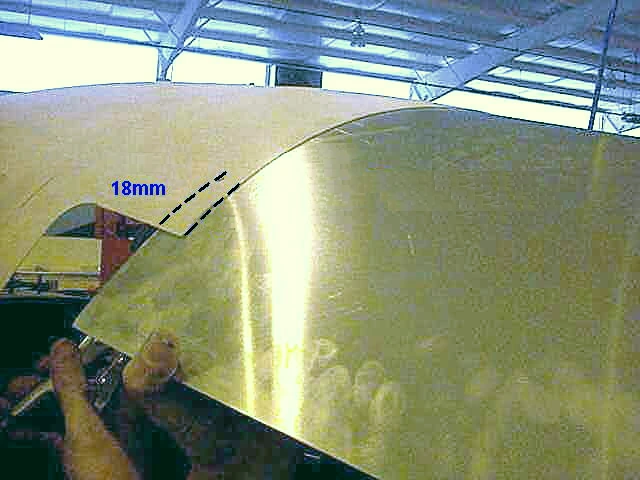

Установите заднюю верхнюю обшивку фюзеляжа с нахлёстом 18 мм спереди.

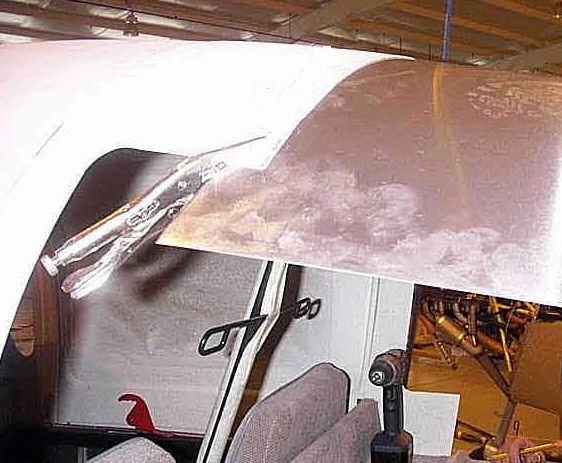

Зафиксируйте обшивку струбцинами в четырёх углах.

Дополнительный вид из исходного руководства. Отдельных операций или размеров подпись не содержит.

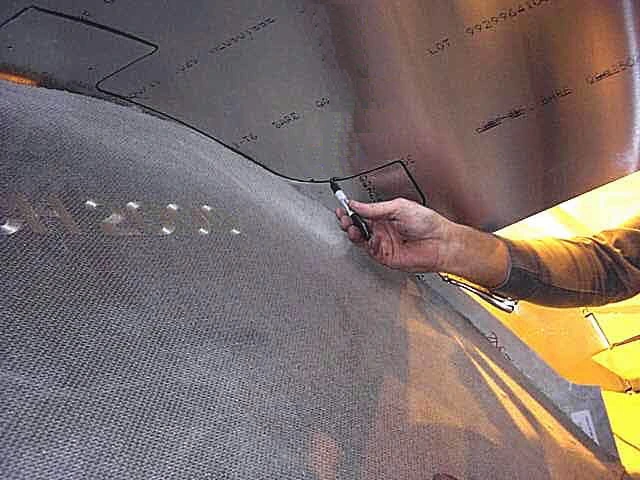

Разметьте верхнюю обшивку изнутри багажного отсека.

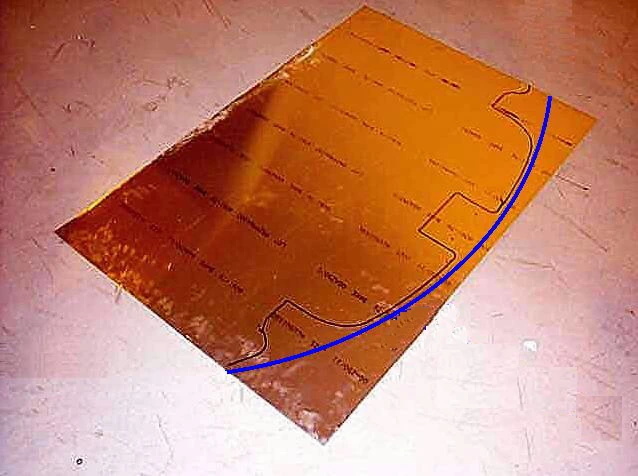

Снимите обшивку и отрежьте её на 25 мм позади разметочной линии, чтобы обеспечить крепление к шпангоуту багажного отсека.

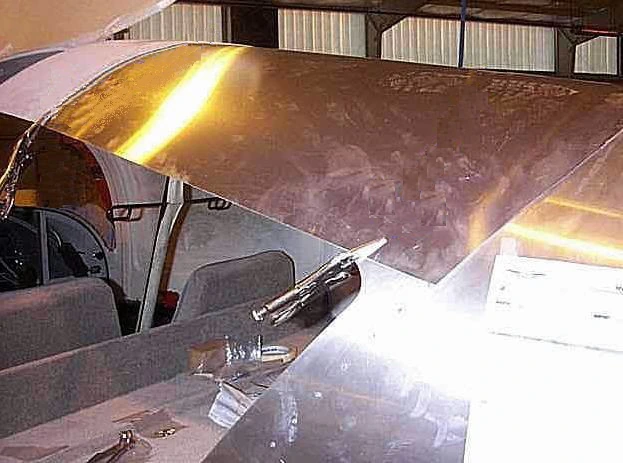

Снова закрепите обшивку. Проверьте, что кромка A прямая и не выгнута.

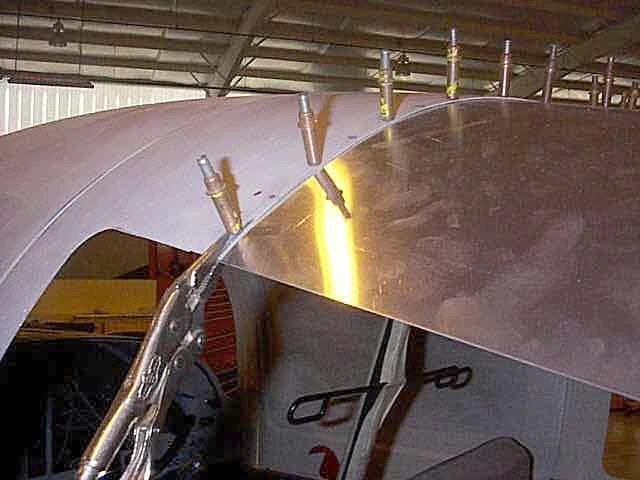

Сверлите отверстия и устанавливайте Cleco, начиная спереди от середины.

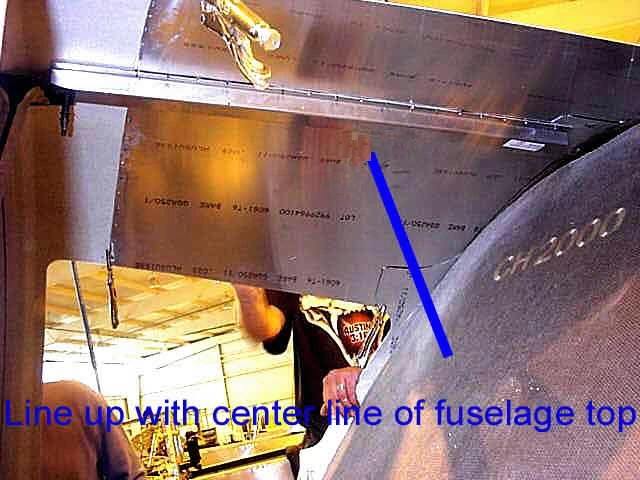

Установите центральный профиль, просверлите отверстия и закрепите Cleco.

Просверлите отверстия в дуге безопасности и установите Cleco.

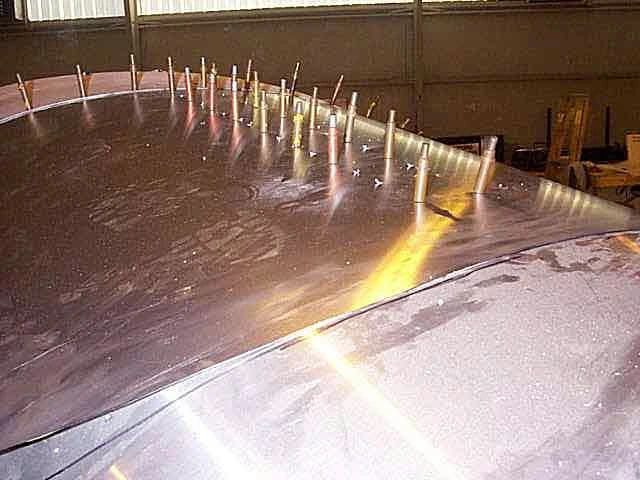

После установки Cleco выполните вентиляционное отверстие диаметром 2″.

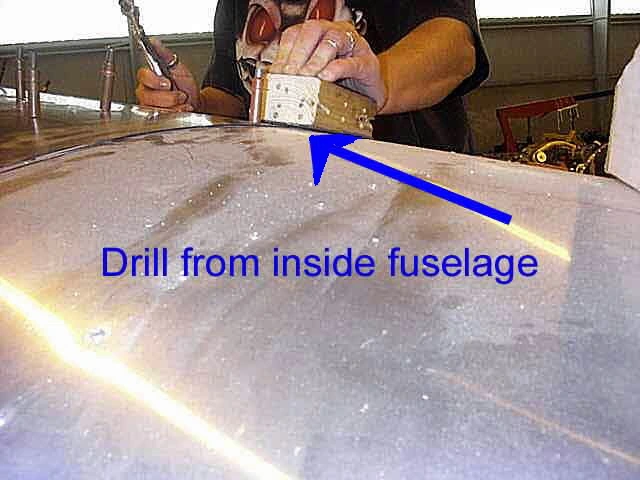

Сверлите заднюю часть обшивки изнутри фюзеляжа. Снаружи прижимайте её деревянным бруском.

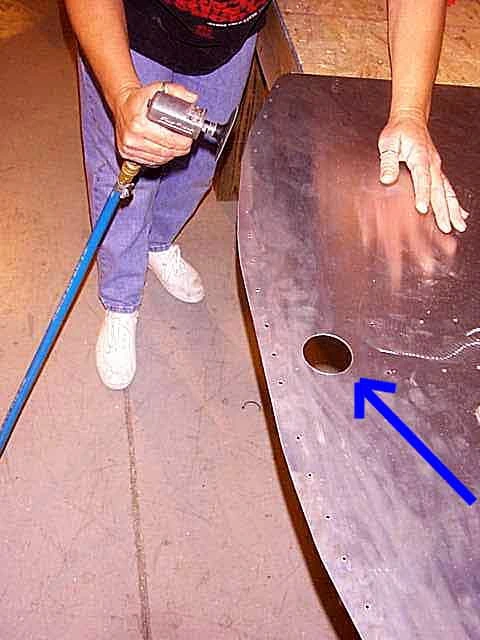

Снимите обшивку, удалите заусенцы и обработайте кромки напильником.

Нанесите герметик спереди и сзади.

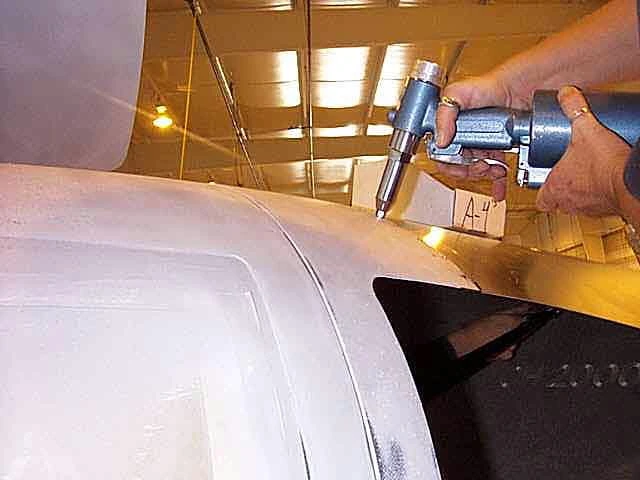

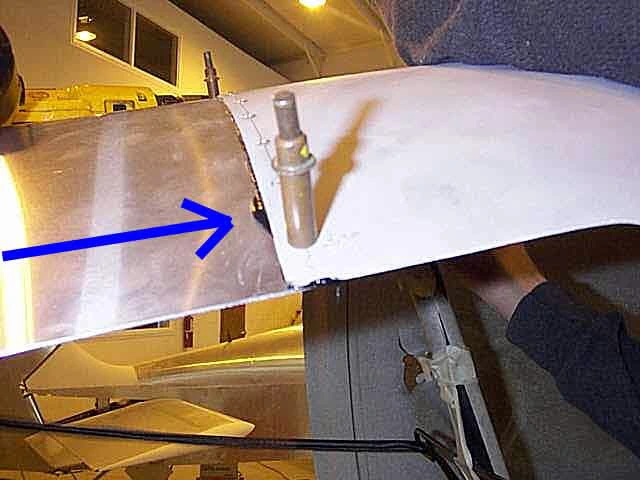

Установите верхнюю обшивку на Cleco и приклепайте, оставив незаклёпанным задний центральный участок под вентиляцию и антенну, включая кронштейн ремня безопасности.

Дополнительный вид из исходного руководства. Отдельных операций или размеров подпись не содержит.

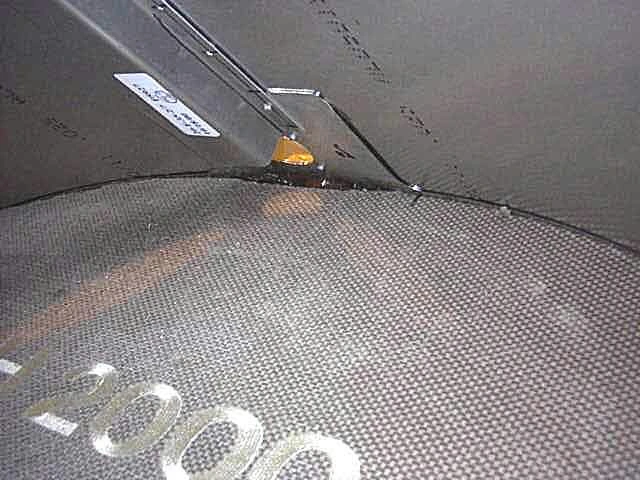

Приклепайте центральный профиль.

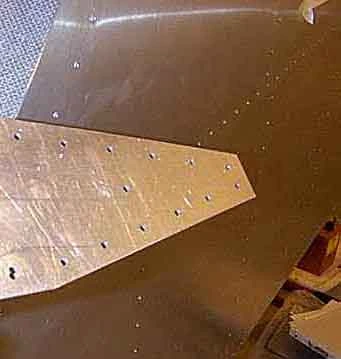

Установите кронштейн антенны на задней верхней части фюзеляжа.

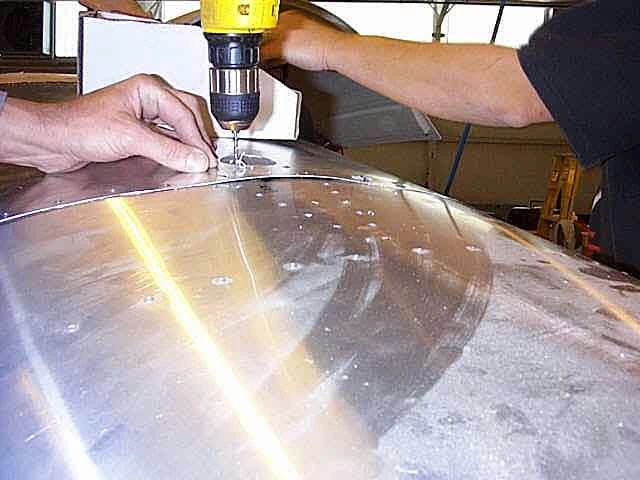

Установите вентиляционную сетку.

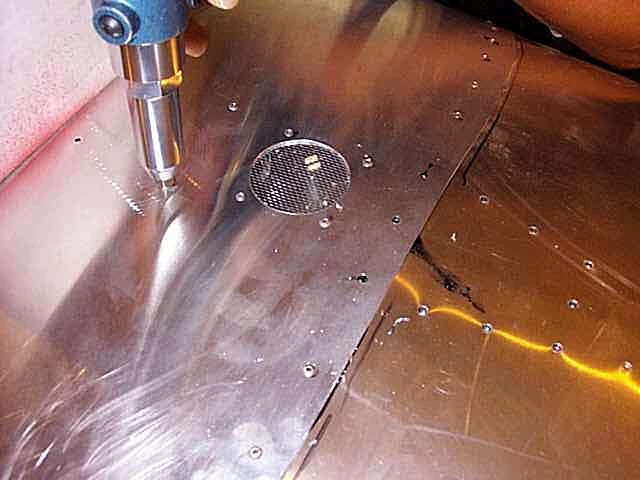

Примечание: часть заклёпок может требовать установки впотай. Определите положение антенны и вентиляции; пока не заклёпывайте эти участки.

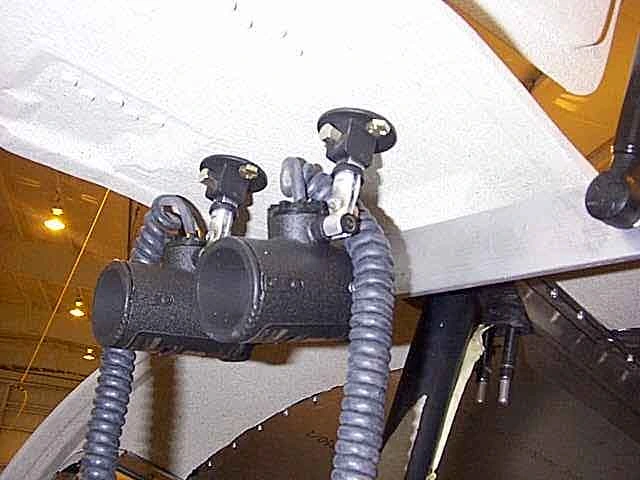

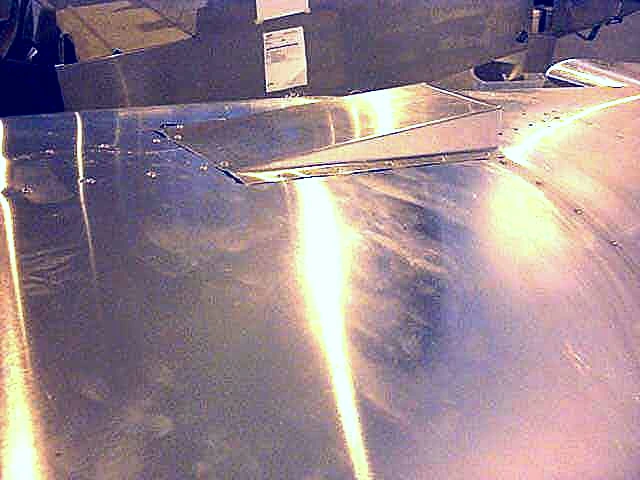

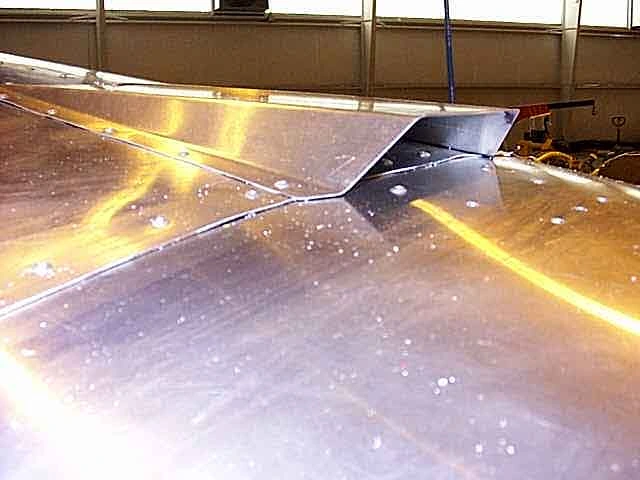

Установите вентиляционный узел.

Дополнительный вид из исходного руководства. Отдельных операций или размеров подпись не содержит.

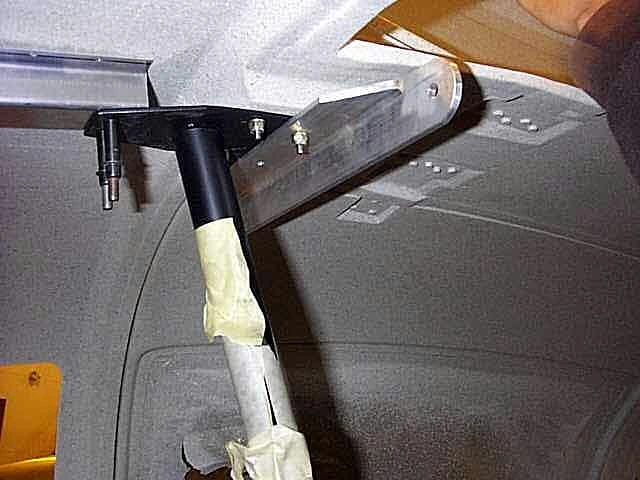

Установите фюзеляжный кронштейн дверного упора.

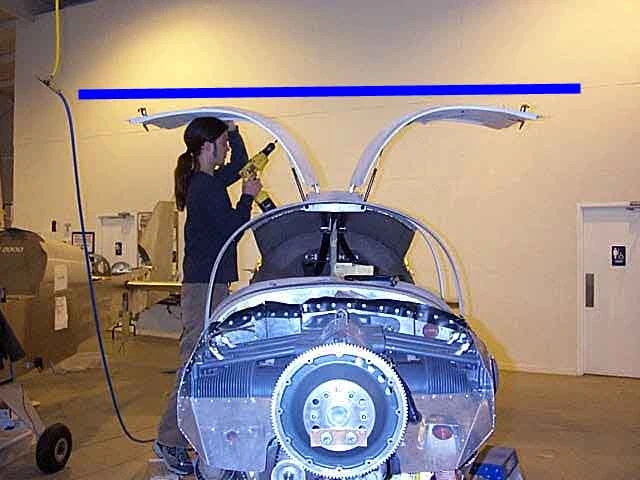

Откройте двери и установите верхние крепления упоров. Выставьте кронштейны на дверных профилях так, чтобы открытые двери располагались одинаково.

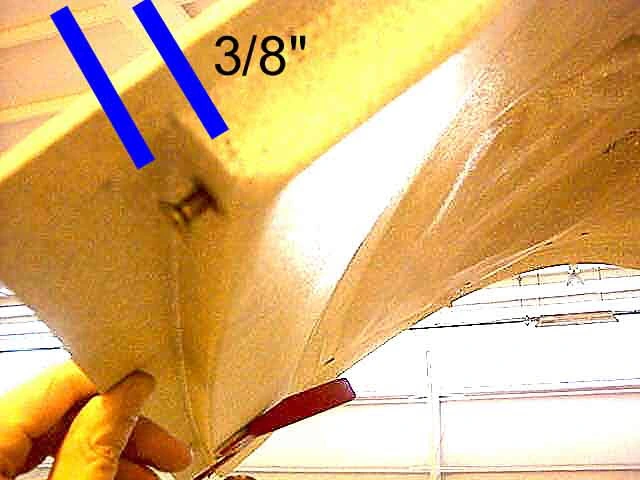

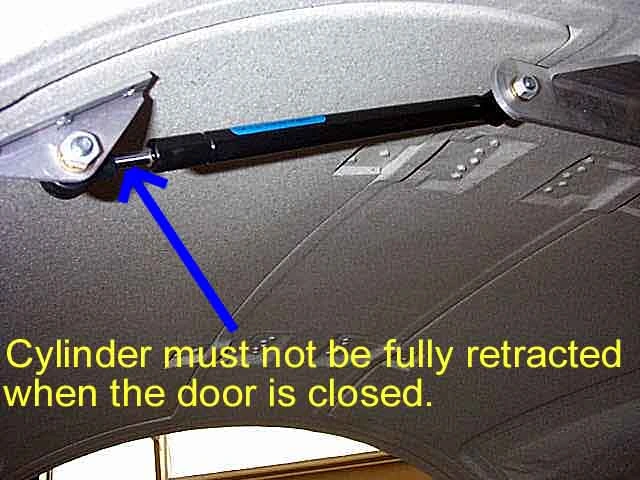

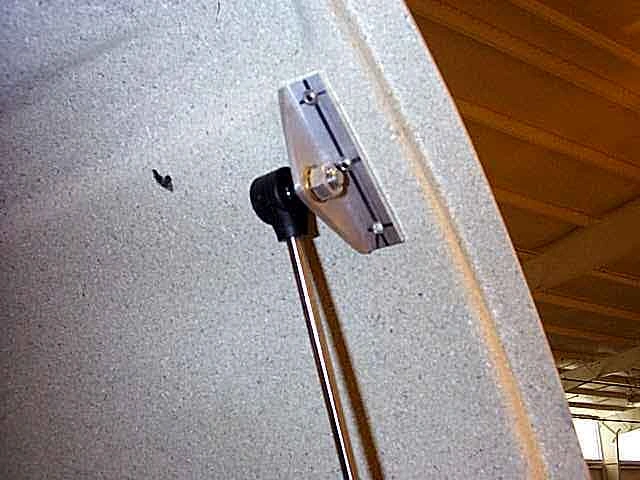

Приклепайте кронштейн дверного профиля и закрепите упоры болтами. Важно: до клёпки убедитесь, что при закрытии двери упор не доходит до своего механического предела раньше, чем дверь займёт закрытое положение.

Дополнительный вид из исходного руководства. Отдельных операций или размеров подпись не содержит.

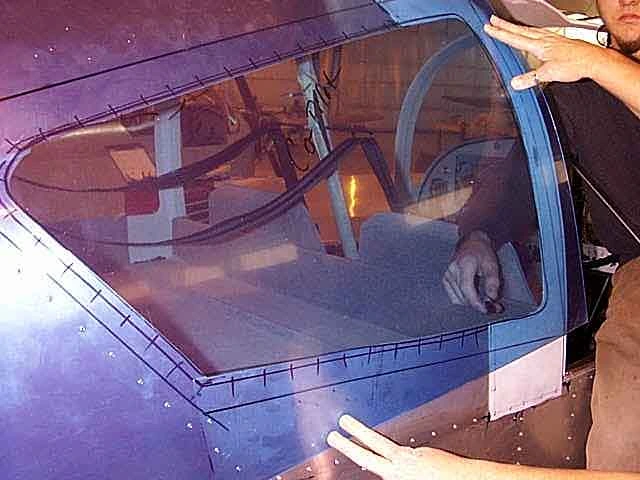

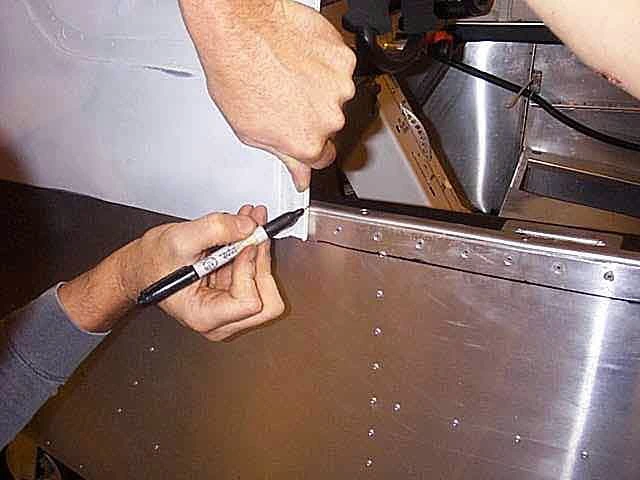

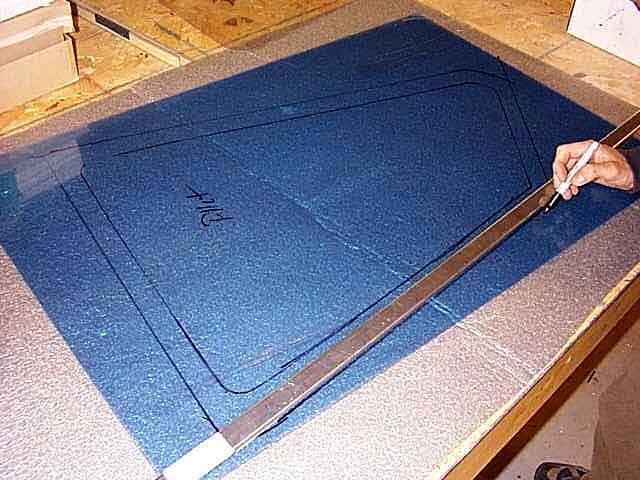

Разметьте зону окна на фюзеляже. Приложите стекло снаружи и разметьте его изнутри багажного отсека.

Используйте профиль внутренней отделки для разметки стекла, как показано на фотографии.

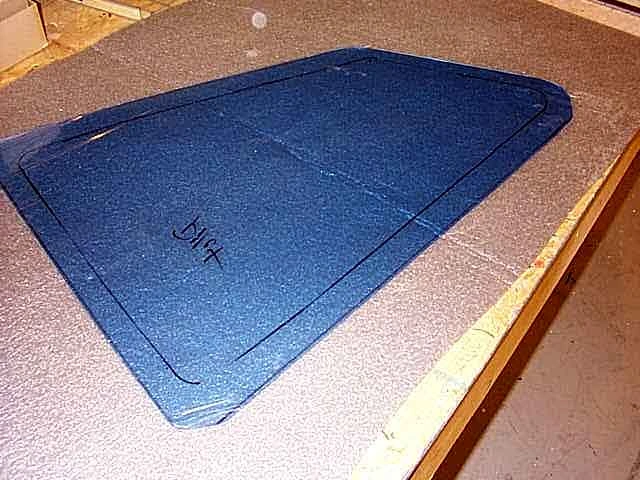

Режьте по наружной линии.

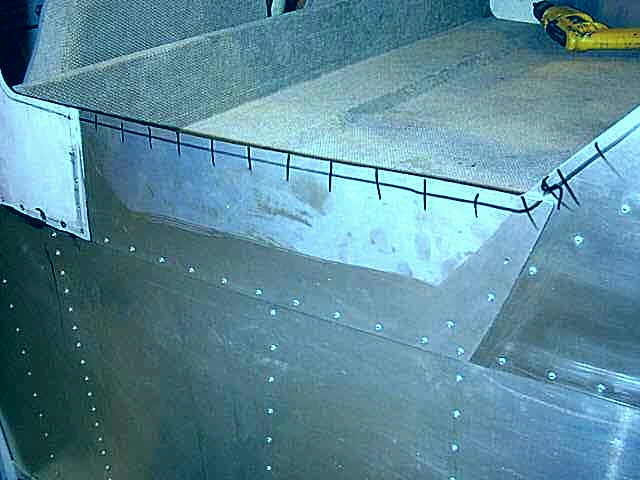

Разметьте расположение отверстий на фюзеляже.

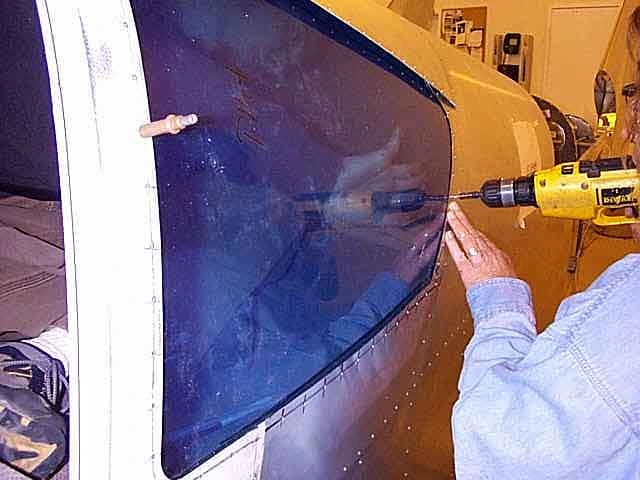

Установите стекло изнутри. Просверлите по одному отверстию посередине спереди и сзади и установите Cleco. При сверлении снаружи помощник из багажного отсека должен выставлять и прижимать стекло.

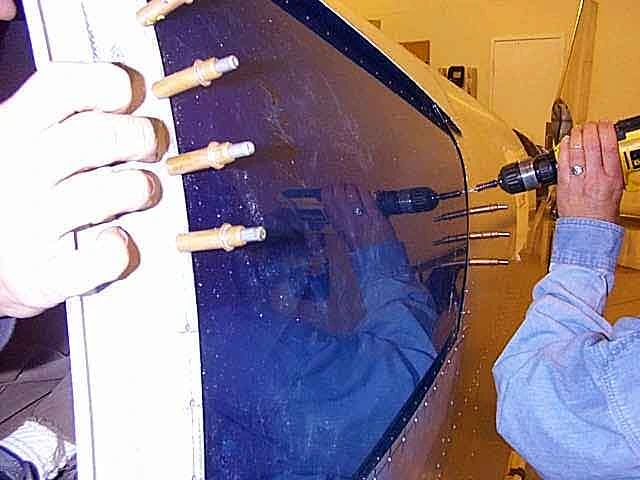

Сначала сверлите и закрепляйте Cleco боковые стороны, затем верх и низ. Прижимайте стекло изнутри.

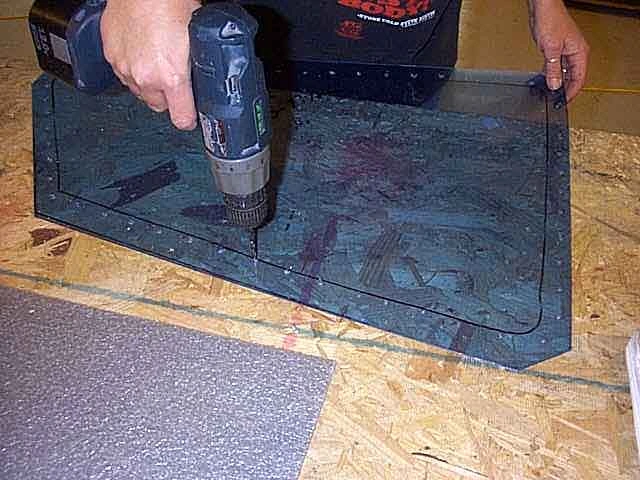

Рассверлите отверстия под заклёпки A5.

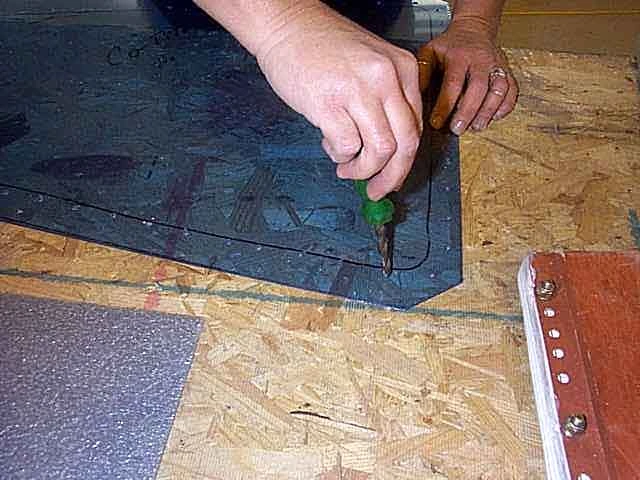

Очистите отверстия с обеих сторон большим сверлом.

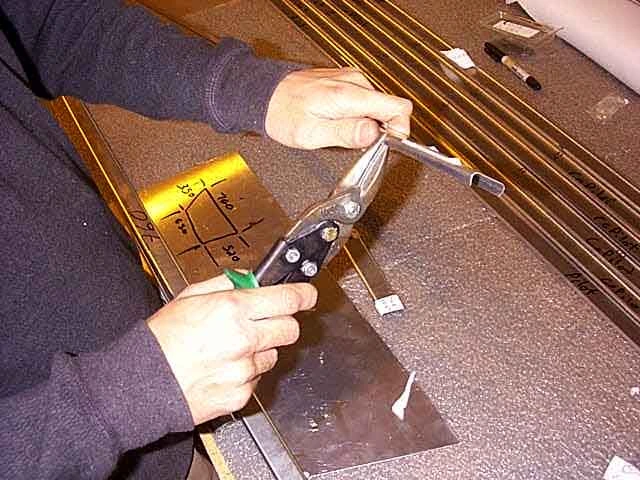

Подрежьте профили внутренней отделки окна.

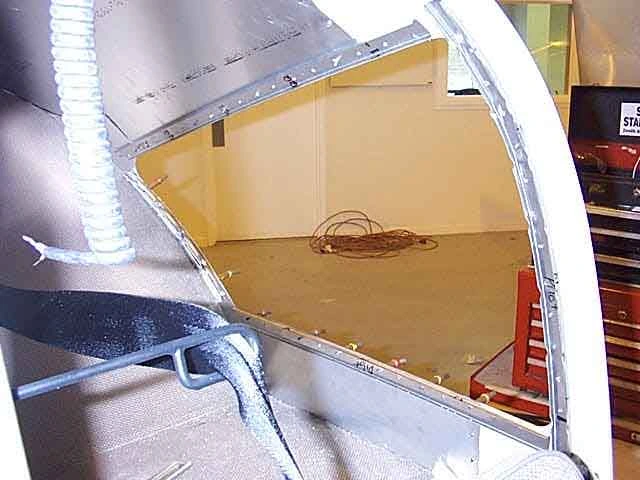

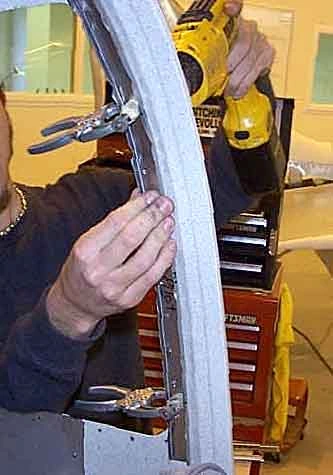

Выставьте профили, закрепите струбцинами и просверлите отверстия.

Дополнительный вид из исходного руководства. Отдельных операций или размеров подпись не содержит.

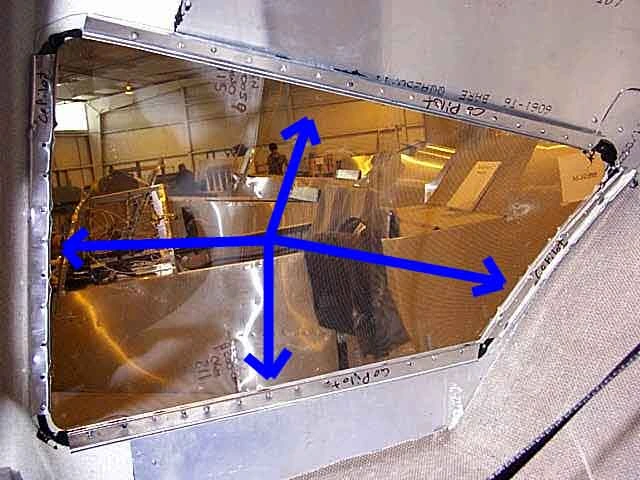

Нанесите герметик с внутренней стороны фюзеляжа, установите профили окна и приклепайте заклёпками A4.

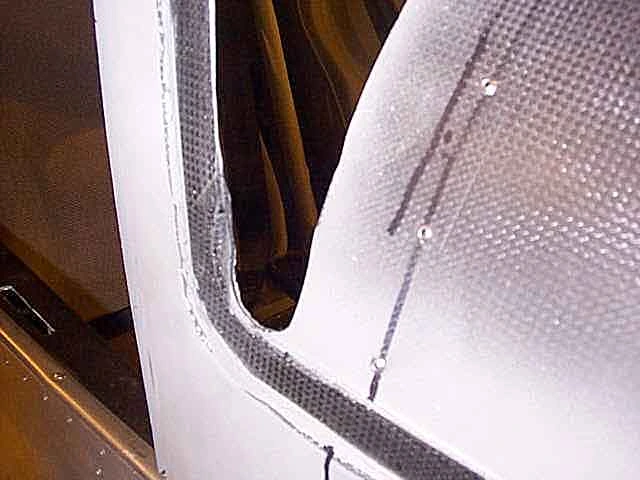

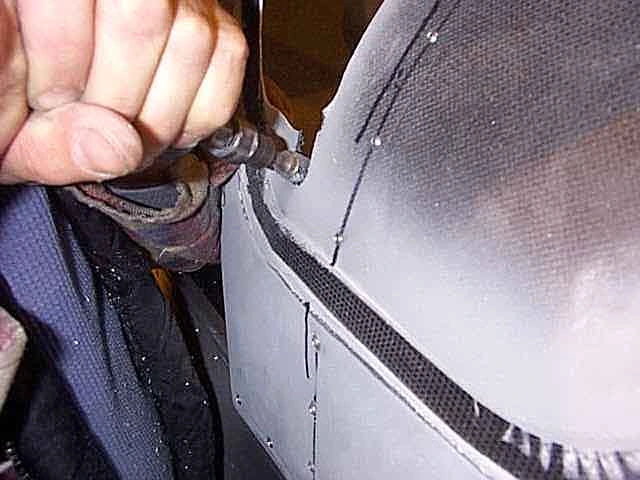

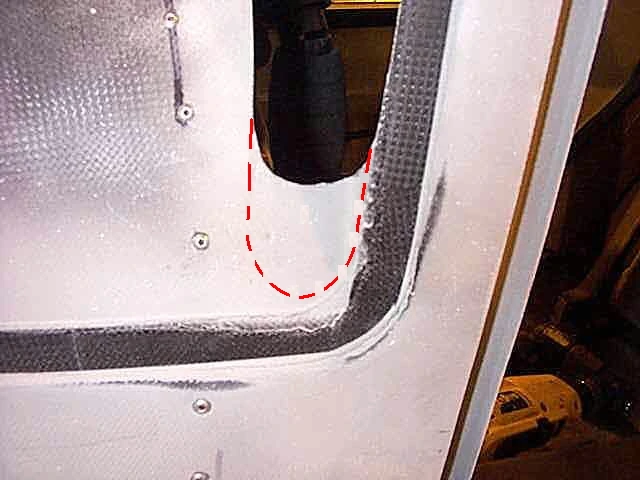

Разметьте вырез лобового стекла, как показано на фотографии.

Дополнительный вид из исходного руководства. Отдельных операций или размеров подпись не содержит.

Дополнительный вид из исходного руководства. Отдельных операций или размеров подпись не содержит.

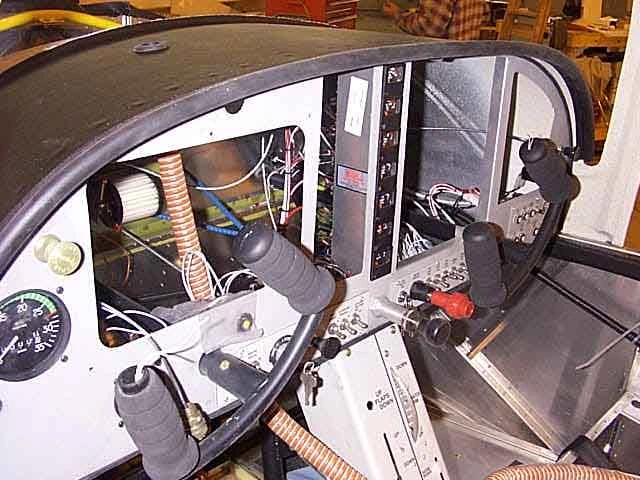

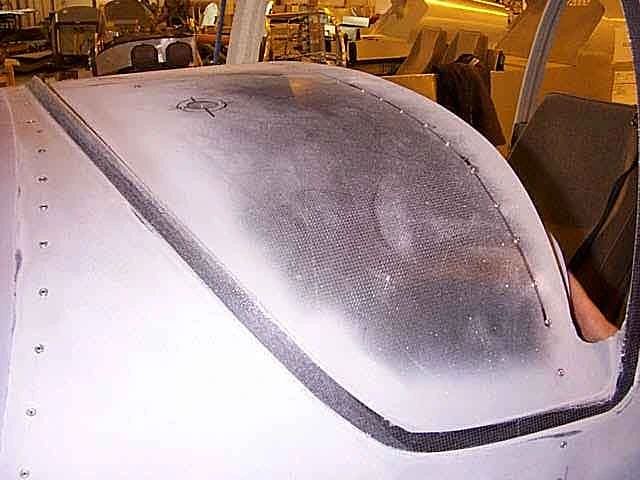

Установите вентиляционный узел лобового стекла.

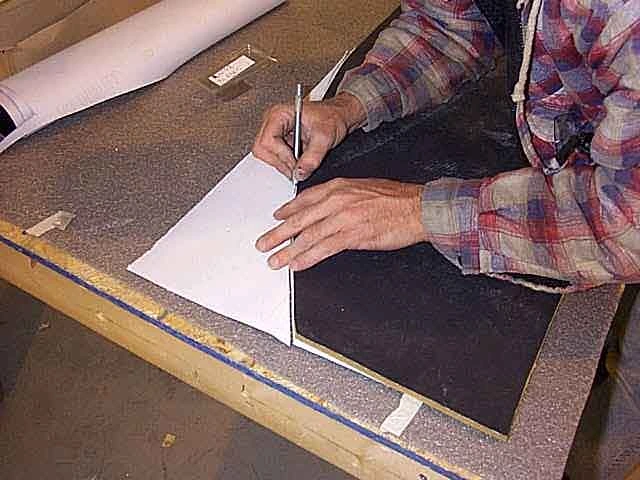

Проверьте, что шаблон виниловой отделки приборной панели подходит по месту. Вырежьте материал по шаблону.

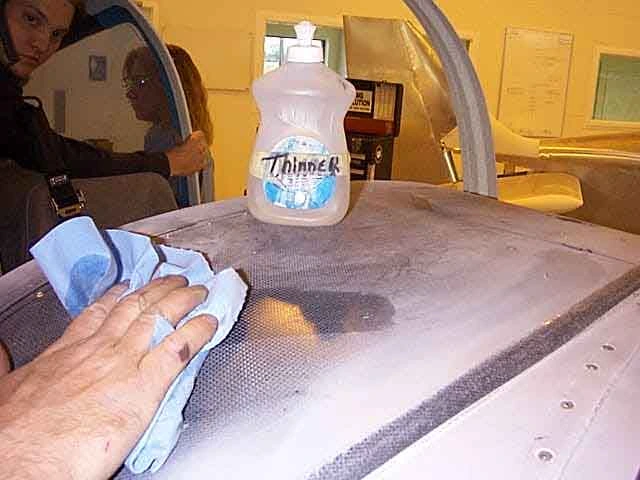

Очистите верх приборной панели перед приклеиванием винила.

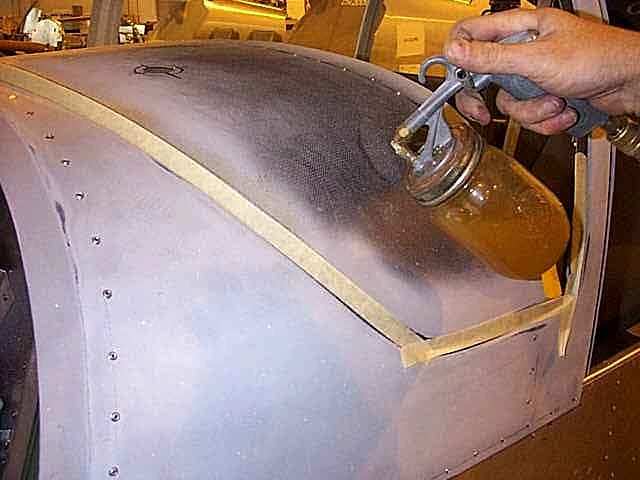

Распылите клей на винил и панель. Закройте малярной лентой контактную зону лобового стекла, чтобы клей не попал на лишние участки, особенно на место будущего приклеивания стекла.

Установите виниловую отделку.

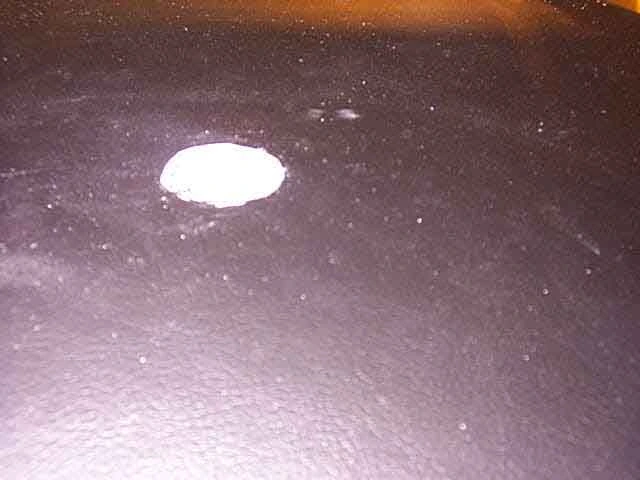

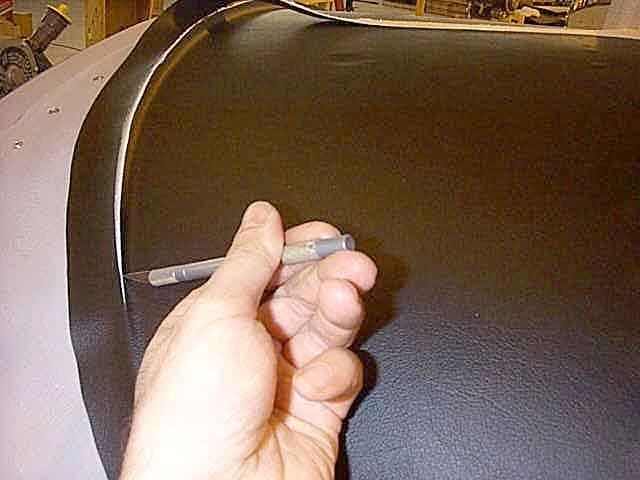

Вырежьте в виниле отверстие вентиляции.

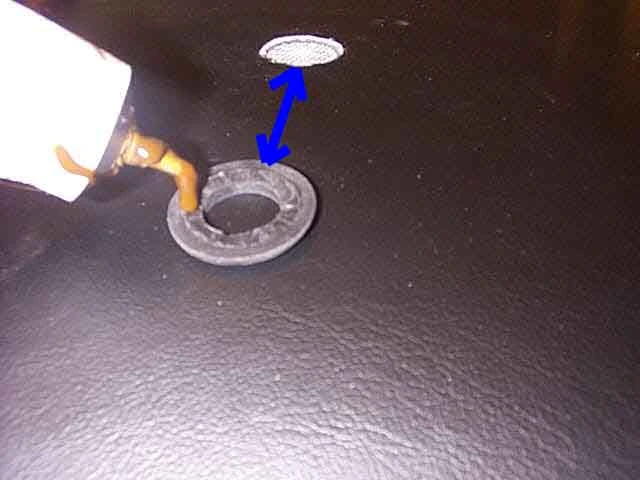

Приклейте окантовку и установите её вокруг вентиляционного отверстия.

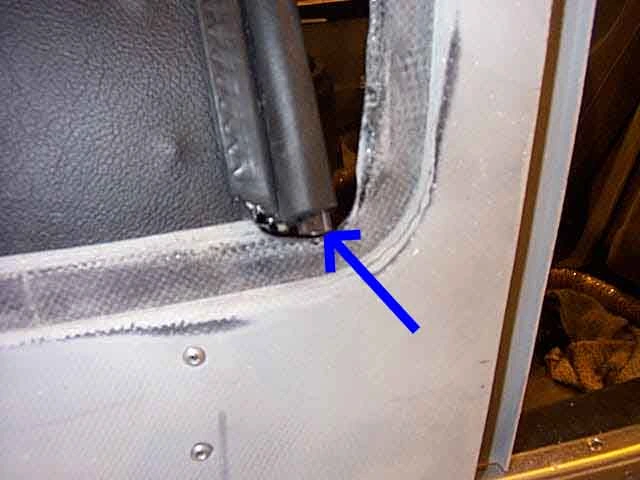

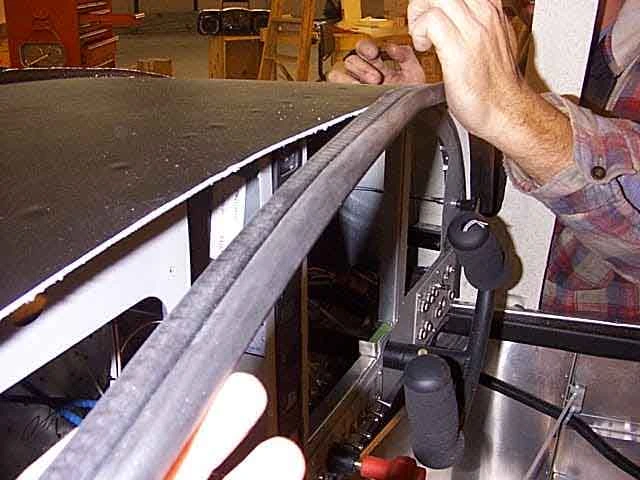

Вставьте трубку Tygon и установите молдинг.

Протолкните трубку Tygon на место.

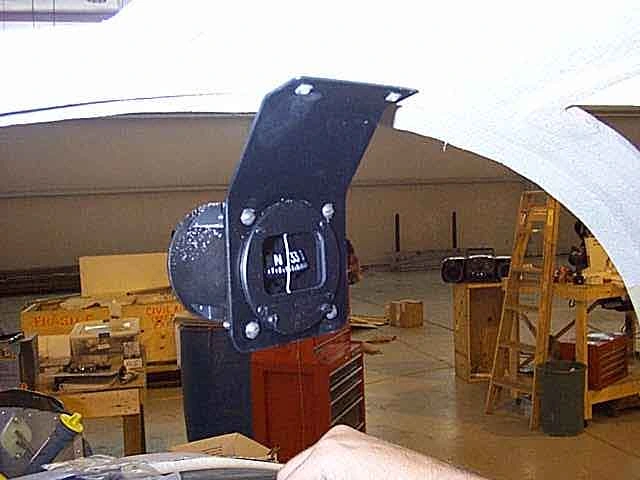

Установите компас. Плоскость его лицевой стороны должна составлять 90° с лонжероном фюзеляжа в районе дверей.

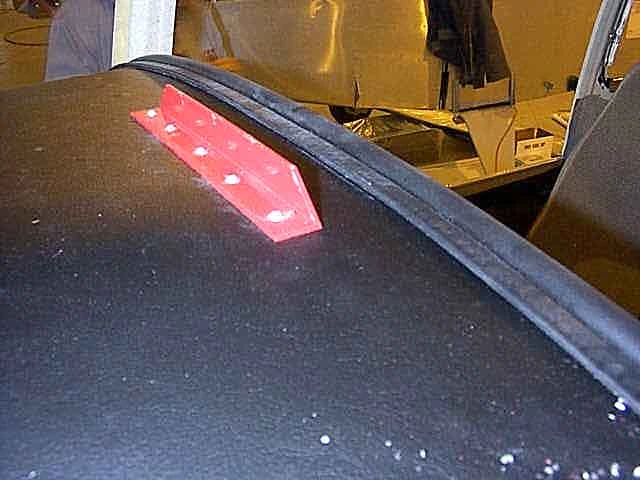

Установите поручень заклёпками 3/16″.

Установите ночное освещение на заклёпочных гайках.

Подготовка завершена; далее в исходнике начинается установка лобового стекла.
