Окна и лобовое стекло CH 640
Источник и редакция
Локальный файл «книга владельца СН640/СН640.pdf», документ Design and Construction Standards для CH640, Edition 1, January 2002; страница 43 файла. Для схемы использован оригинальный скан 10043.jpg: текстовый слой PDF содержит ошибки распознавания. Заголовок листа: CH640 WINDOW/WINDSHIELD INSTALLATION.
Дверное окно

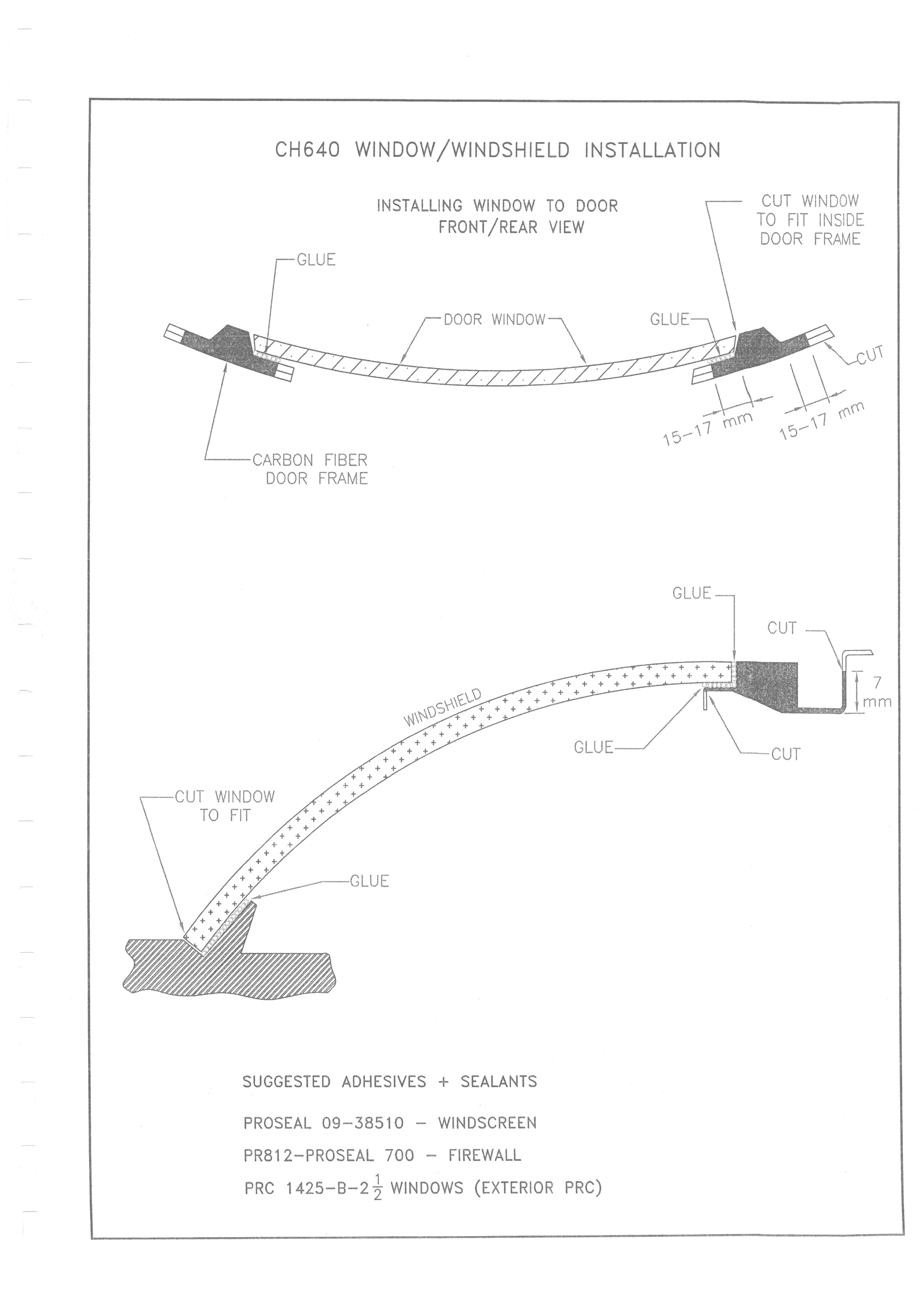

Подрежьте стекло так, чтобы оно размещалось внутри дверной рамы. На верхнем сечении показана углепластиковая рама и клеевой стык между рамой и стеклом. У кромок в исходной схеме сохранены размеры 15–17 мм.
Лобовое стекло
Нижняя схема показывает подгонку стекла по месту, линии подрезки и участки клеевого соединения. У правой кромки указан размер 7 мм. Эти размеры относятся к обозначенным сечениям; масштабировать рисунок для получения других размеров нельзя.
Клеи и герметики, перечисленные в источнике
- PROSEAL 09-38510 — лобовое стекло.
- PR812-PROSEAL 700 — противопожарная перегородка.
- PRC 1425-B-2 1/2 — окна; в подписи уточнено EXTERIOR PRC.
Перечень воспроизводит документ 2002 года. Подготовку поверхностей, совместимость материалов, сроки выдержки и конкретную технологию нанесения этот лист не описывает; их нельзя заменять порядком работ для CH2000.
