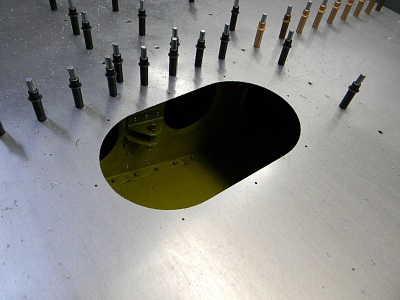

После рассверловки нижней обшивки планируем заняться внутренней проводкой... всего в левой ОЧК будет проложено, не много не мало, 8 проводов и 2 трубки ПВД не считая 2 провода от датчика уровня топлива. Минус будет отдельный провод в отличие от Хайнца, где сделано по автомобильному на массу... Получается 1- минус; 2- обогрев ПВД, 3- бано, 4- фара посадочная, 5- фара рулежная, 6- строб (пока не ставлю, но провод будет протянут), отдельно 2 провода на триммер. Кажется ничего не забыл...Если кто с электрикой и электроникой на "ты", буду рад услышать дельные советы и пожелания.

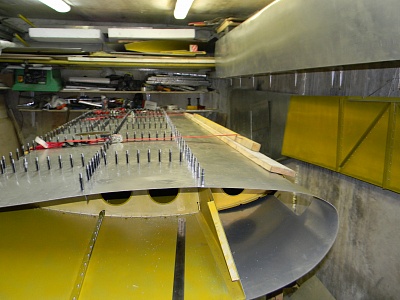

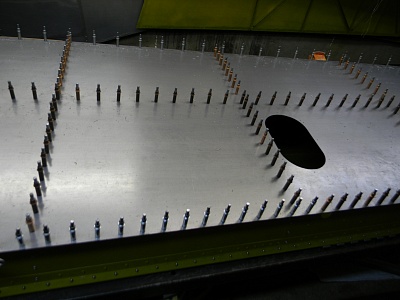

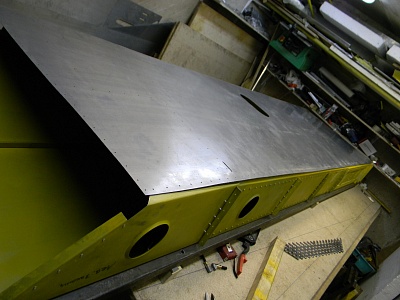

 Нижняя обшивка:
С модели на планер, с планера на Зодиак!

Доброй ночи, Алексей!  На счет отдельной массы все верно. Из личного опыта по ремонту автомобильной электроники, посоветую  параллельно с отдельным массовым проводом сделать массу на корпус ( по аналогии с автомобилем) - для большей надежности. Клеммы массы надо делать обязательно из того же материала, с чем контактирует клемма, во избежании электрохимической реакции.   Чтобы не было проблем и глюков эл. оборудования, советую силовые массы соединять отдельно от слаботочных масс ( например эбу двигателя, авионика, упр. триммерами -  это можно считать слаботочными).  Все эл. разъемы должны быть в герметичном исполнении.  При эксплуатации во влажном климате, желательно все разъемы обрабатывать защитной аэрозолью или можно использовать wd-40.

Спасибо за совет, примерно так и будим делать, а разъемы хотим ставить влагонепроницаемые (с резиновой окантовкой), автомобильные только какие еще не определился..Вот фотки проделанной работы за эти дни:
С модели на планер, с планера на Зодиак!

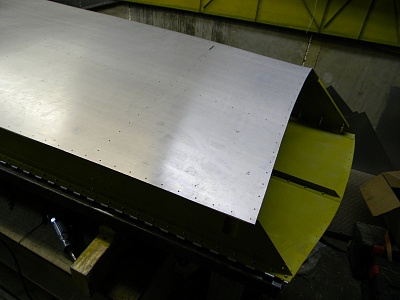

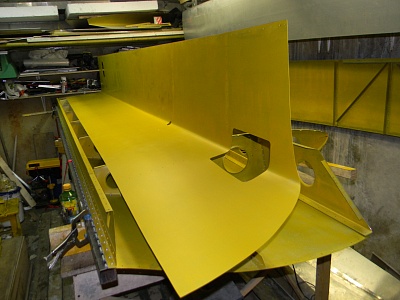

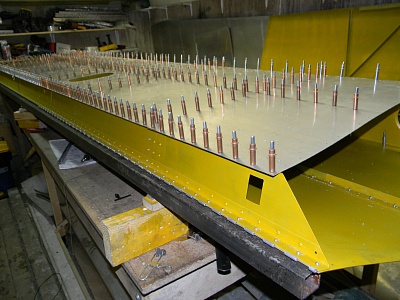

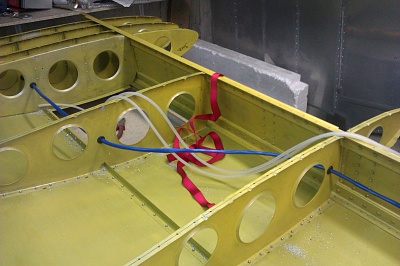

Загрунтовали все обшивки осталось поставить бак и проклепать... Забыл совсем, еще провода с трубочками протянуть... Вобщем левая консоль самая напичканая, на правой всего лишь пара проводков на бано, и все.. ну ее один на строб можно кинуть...
Изменено: Pilot650 - 25.03.2012 23:40:19
С модели на планер, с планера на Зодиак!

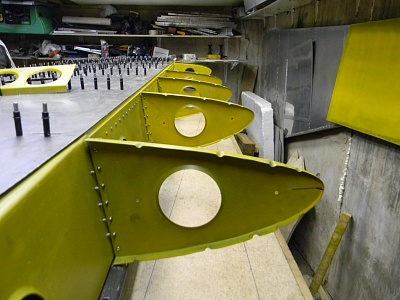

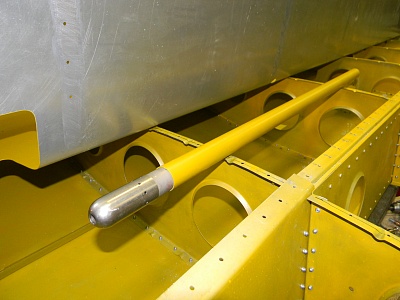

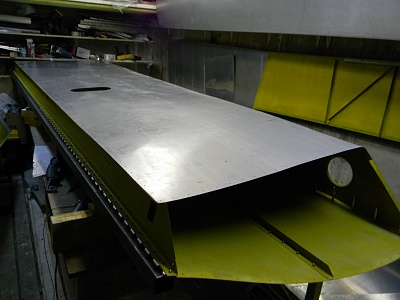

А вот ниже штанга и сам ПВД, который будет стоять по линии 8 нервюры...
С модели на планер, с планера на Зодиак!

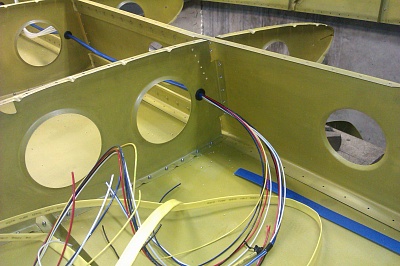

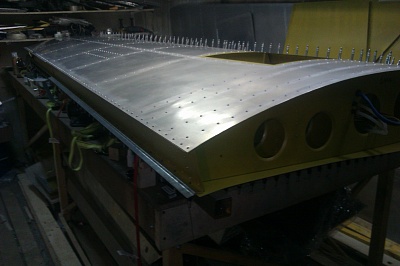

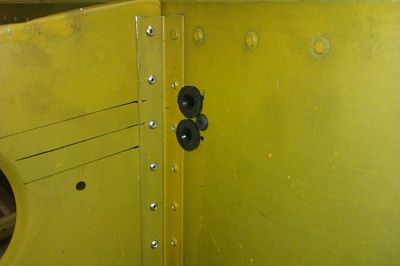

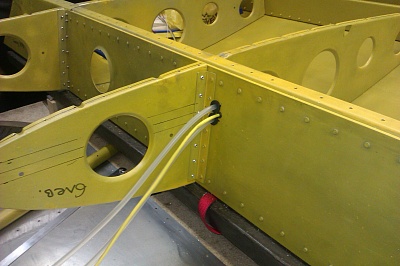

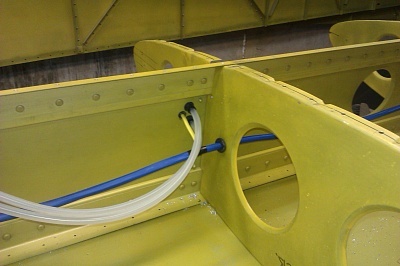

Приступили к электропроводке, все провода идут через заранее сделанные технологические отверстия, через резиновые уплотнения возле стенки лонжерона, и с огибанием багажника. Провода проложены в термоусадке в одном пучке и затем разветвляются к триммеру, к пвд и к лампочкам.
С модели на планер, с планера на Зодиак!

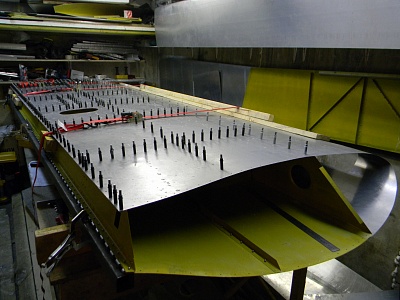

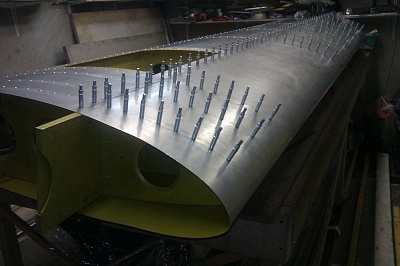

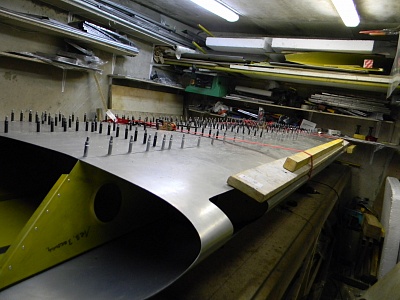

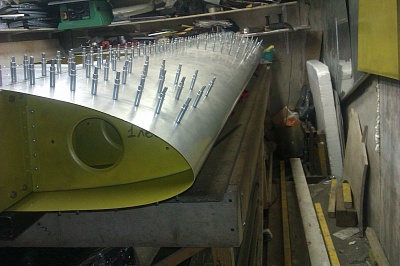

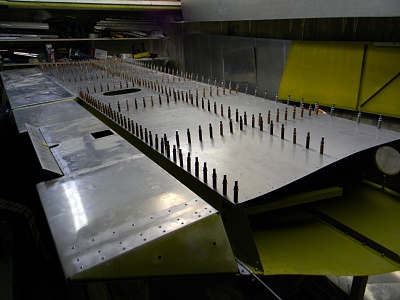

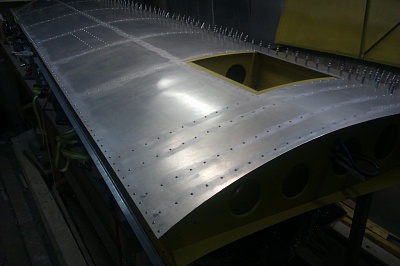

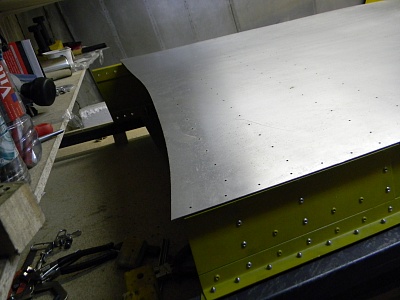

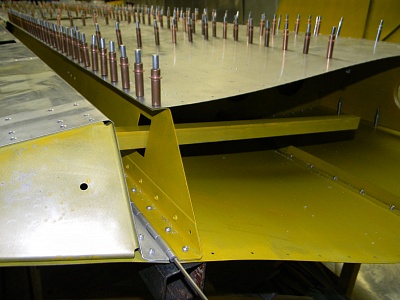

Сегодня, точнее уже вчера, засверлили переднюю обшивку. Надо сказать, пришлось погеморроиться... два раза уже поменяли стапель, так как крыло приходилось переворачивать, придется и еще, наверное, 2 раза крутить, т.к. после рассверливания, необходимо пропылисосить внутри крыла стружку... но с помощью лазерного уровня легко выставлять крыло в горизонт, так что как его не переворачивай, крученым оно не выйдет)). переднюю обшивку натягивали 4мя ремнями и через доску, чтобы прижимать обшивку к носкам. всё рассверлили под серебряные клеко, после чего необходимо переднюю обшивку вытащить из под верхней, наложить на нее и рассверливать под нужные заклепки...но это завтра. а сейчас некоторые фотки..
С модели на планер, с планера на Зодиак!

Спасибо, Алексей, за качественный фотоотчет о строительстве.Все четко и ясно!

Уу.. ххххх ты, аж дух захватывает. Молодец Алексей сколько полезной информации и фотографий. Сам пока жду, хоть за Вас порадуюсь:D
Хочу летать и летаю, уже построил самолёт.

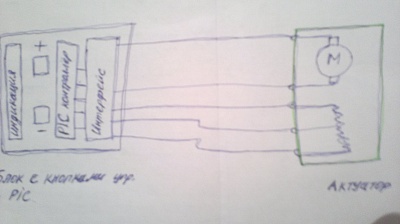

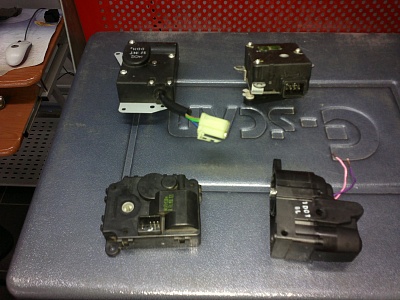

Доброй ночи.  Я тут посидел подумал на счет управления триммерами -  нашел у себя на работе несколько актуаторов, в основном от  систем климат- контроля автомобилей и от приводов наружних зеркал  (на фото).   Единственный недостаток - у всех актуаторов не герметичное исполнение и  привод осуществляется  пластиковыми шестернями  (рассчитаны на  небольшую нагрузку,  думаю  может срезать),  хотя наверное можно  провести испытания, какую нагрузку выдержат.  Можно  наверное что нибудь из этого подобрать  http://www.actuator.ru/  .       В любом случае,  какой бы не использовался актуатор, надо чтобы он был с обратной связью  или  хотя бы с концевыми выключателями - это чтобы отслеживать фактическое положение триммера ( по светодиодам или по какой то другой индикации).  Управление можно реализовать  через PIC контроллер. т.е команда с кнопки положения триммера подается на PIC, который через микросхему (интерфейс) управляет актуатором.   Индикация положения триммера работает по сигналу обратной связи от актуатора и тоже через  тот-же PIC контроллер и выдается уже на индикацию.   Может с первого взгляда все кажется сложным,  но на самом деле все проще в исполнении.  Сам контроллер,  кнопку управления и индикацию можно сделать в одном блоке,  весь контроллер  собирается на маленькой плате и состоит из 2-х микросхем и пары деталей.     Собрать котроллер  с удовольствием помогу всем строителям,  необходимо только знать параметры  устанавливаемого актуатора.   На неделе попытаюсь написать программу для управления PIC контроллером  и сделать схему подключения.  Примерная блок-схема управления  будет такой ( на фото).
