650-ый изделие №1

#91
05.04.2012 09:43:18
Алексей, привет! можно смело использовать машинку от заслонки отопителя (примерно как мы показывали тебе). Даже не задумывайся о пластмассовых шестеренках, т.к. усилие на триммер незначительное и момент в 10-15 кг/см они уж точно выдержат. Вообще эти машинки как-будто  созданы для триммера, имеют небольшую скорость поворота (червячная передача, высокое передаточное число и нет возможности провернуть двигатель за качалку), встроенный потенциометр.
Сейчас делаю аналоговую систему светодиодной индикации на LM-ке, работает но есть некоторая проблемка с расходом машинки.
С помощью PIC контроллера, думаю должно все без проблем работать...но посложнее будет.
единственный минус - нет концевиков (есть механические ограничители),  но при индикации и малой скорости поворота, можно легко отслеживать и не доводить до крайних положений.
С модели на планер, с планера на Зодиак!



#92
10.04.2012 00:39:52
Доброй ночи, Алексей!   Как дела с триммером?  Еще  хотелось узнать на счет заклепок ( по замене на Д18П) и по количеству на центроплан и лонжероны.  Заранее спасибо.



#93
12.04.2012 01:02:08

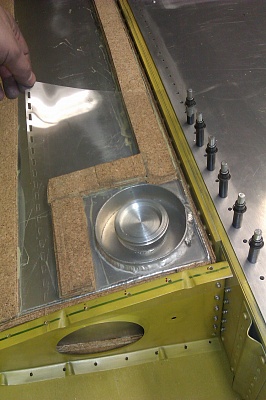

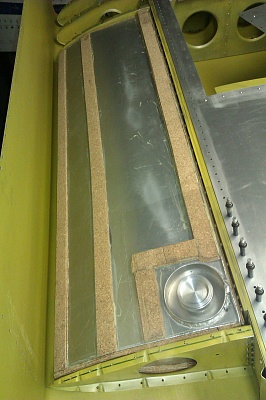

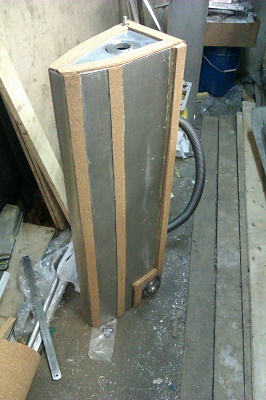

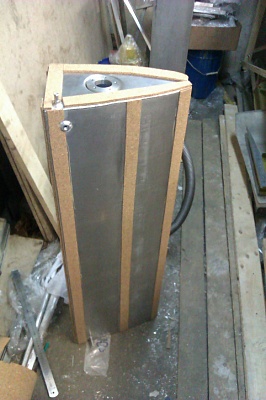

Добрались до установки бака, не простое дело, но выполнимое... сначала бак обклеивается лентами из пробки, после чего хитрыми телодвижениями устанавливается в отсек...
С модели на планер, с планера на Зодиак!



#94
12.04.2012 01:03:38

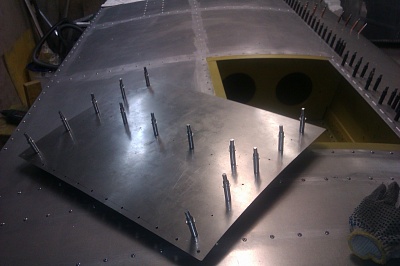

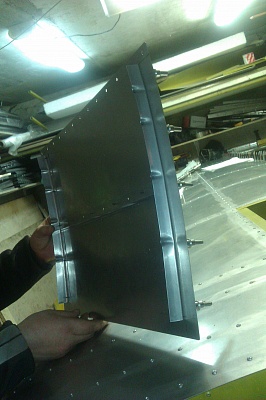

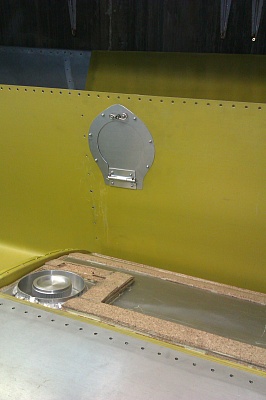

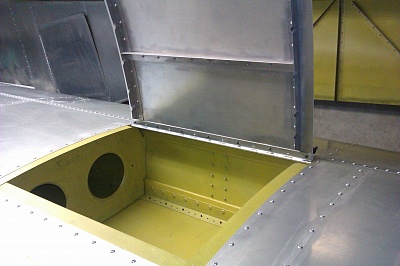

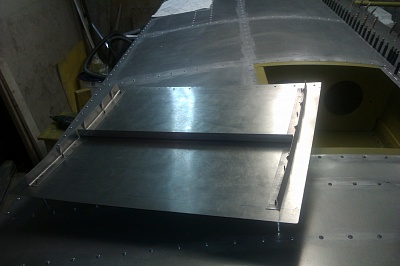

Между делом был сделан люк крыльевого багажника:
С модели на планер, с планера на Зодиак!



#95
13.04.2012 09:41:09

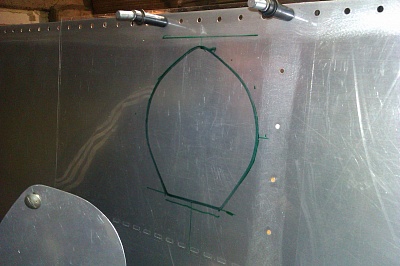

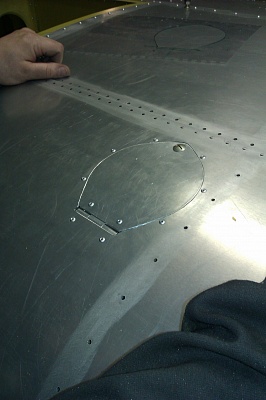

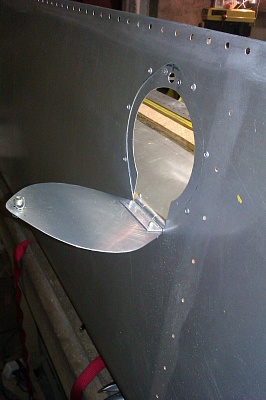

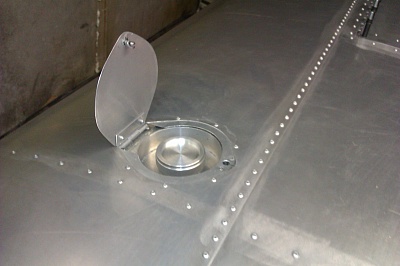

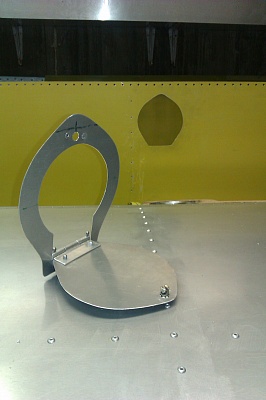

Вчера занимались установкой лючка для горловины бака, все получилось классно, и, на наш взгляд смотрится красиво, достаточно функционально, когда закрывается, ничего не выступает и почти не видно. Замок на лючке типа ДЗУС, открывается, например, манеткой. Единственное теперь очень сложно подогнать бак к обшивке, чтобы она закрылась. Вчера попробовали стянуть ремнями - бесполезно... уперается в пробковые ленты, придется срезать миллиметр-два... Вобщем с баком придется повозиться...

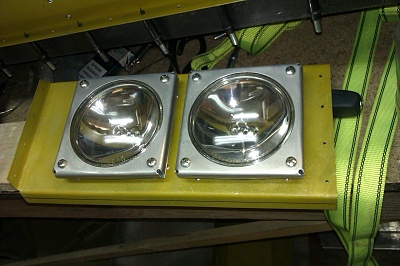

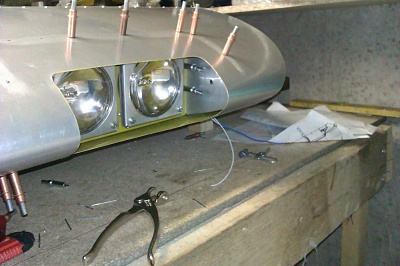

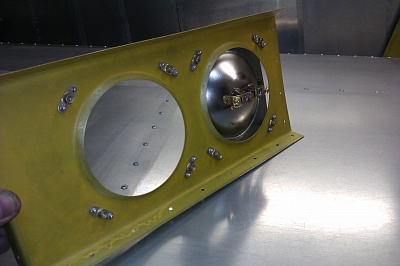

Совсем забыл сфоткать установленные фары, смотрятся классно, а освещают еще лучше)) На этом крыле осталась мелочевка, которая отнимает много времени...
С модели на планер, с планера на Зодиак!



#96
16.04.2012 10:32:48

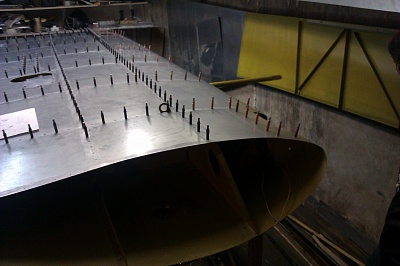

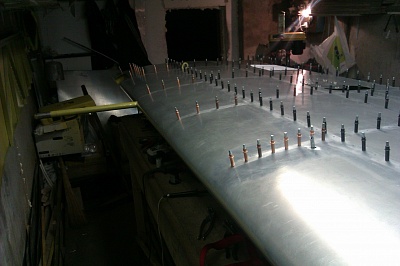

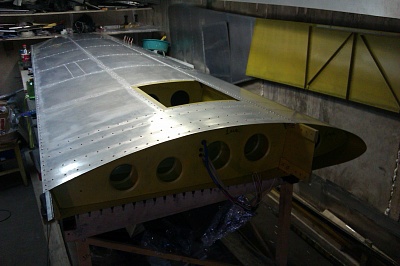

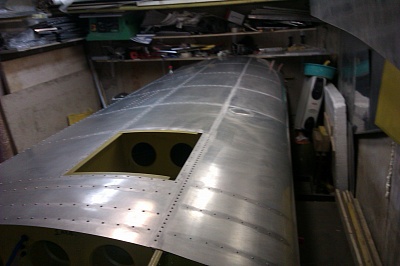

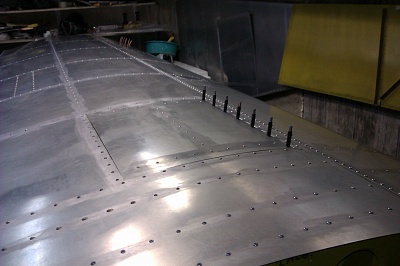

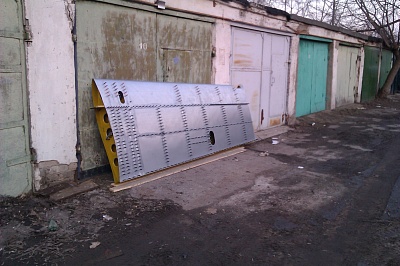

Одна консоль почти готова. Осталось только перевернуть и проклепать низ, и будем приступать ко второй. Из проделаной работы можно сделать след. выводы: больше всего времени отнимает сборка лонжеронов, установка и подгонка баков, и проводка внутри крыла... Еще необходимо четко отслеживать установку крыла на стапель (продольные балки) чтобы строительная горизонтальная плоскость крыла была обязательно параллельна горизонту, как в нормальном положении, так и в перевернутом.
Учитывая полученый опыт, правая консоль будет собрана быстрее, тем более что на ней нет ни фар, ни триммера, ни пвд...
С модели на планер, с планера на Зодиак!



#97
16.04.2012 10:34:44
еще фотки
С модели на планер, с планера на Зодиак!



#98
19.04.2012 02:36:36

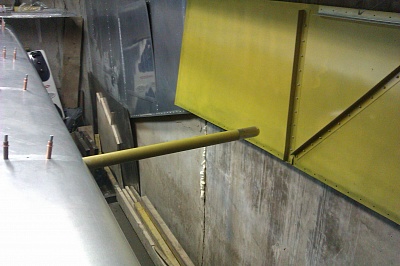

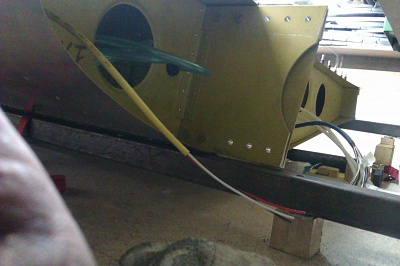

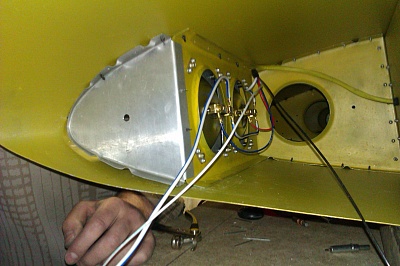

Сегодня перевернули крыло...  по новой сделали стапель и установили его "вверх ногами". Перед клепкой нижней части крыла, разобрали нижнюю обшивку, все тщательно пропылисосили внутри, установили датчик уровня в бак, вывели проводку от него и топливный шланг, приклепали штангу ПВД, и припаяли само ПВД (всмысле припаяли проводку на его подогрев).. после чего стянули нижние обшивки и посадили на клеко, осталось проклепать, но это завтра...
С модели на планер, с планера на Зодиак!



#99
19.04.2012 02:37:31

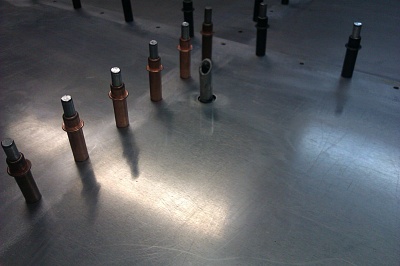

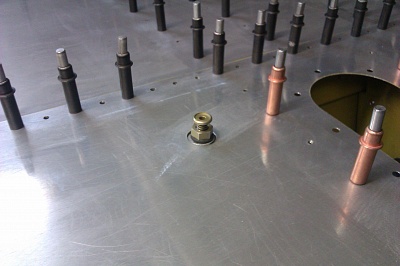

Клапан слива и дренажная трубка...
С модели на планер, с планера на Зодиак!



#100
19.04.2012 11:01:52
...слов НЕТ!
...одни положительные ЭМОЦИИ!
eXmajor "IF GOD HAD WANTED MAN TO FLY - HE WOULD HAVE GIVEN HIM MORE MONEY"
