Полностью рассверлили лонжероны под заклепки. Есть некоторые хитрости в процессе сверления. В лонжероне используются 2 диаметра полнотелых заклепок. Концевая часть - 5/32 (рассверливаем под черные клеко) и корневая часть - 6/32 (таких клеко нет, поэтому стягиваем винтами с некоторым шагом) отверстия под 6/32 (4,76мм) сверлил сверлом 4,7мм заклепка туда практически не встает, сейчас лонжероны разобраны для чистки и шлифовки, частично зашлифованы, после того как соберем для клепки, будем проходить сверлом 4,9мм. С болтами в корневой части (не стыковочные болты) такая же история. Отверстия рассверлены на 0,1-0,2мм меньшего диаметра, на собраном лонжероне будут развернуты под болты.
С модели на планер, с планера на Зодиак!



#52
30.12.2011 23:37:18

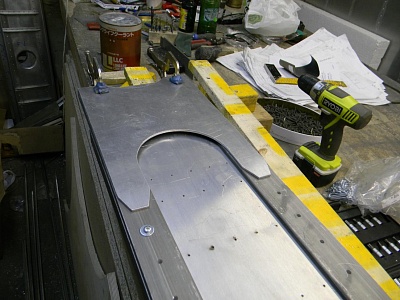

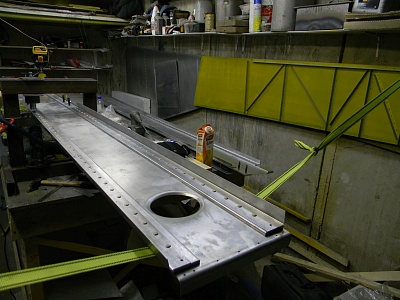

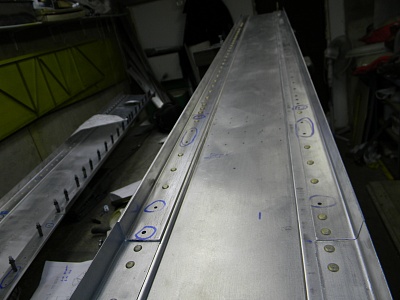

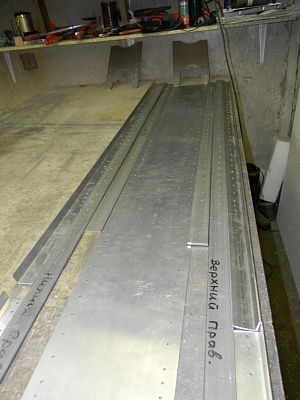

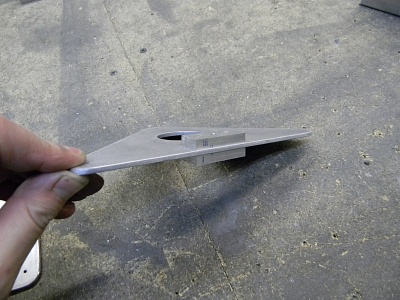

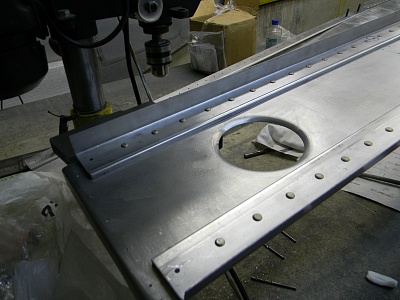

Итак, после некоторого перерыва и однообразного геморроя со шлифовкой поясов до блеска, они наконец-то были частично проклепаны. Наша с Коршуном приспособа для клепки оправдала надежды. Причем здесь используются самые толстые в самолете заклепки 6/32" (называем "шестерки") или 3/16 подругому, в отличие от центроплана где стоят "пятерки". 3-х тонный домкрат спокойно с ними справился... Радует что процесс клепки стабилен, т.е. все заклепки одинаковые.Вот некоторые фотки:
С модели на планер, с планера на Зодиак!



#53
02.01.2012 22:16:50
Леха не жмись;) вблизи приспособу посмотреть охота! Пока я в Красногорске от безделья маюсь.
Телефончик дай, ессно в личку.



#54
11.02.2012 00:37:06

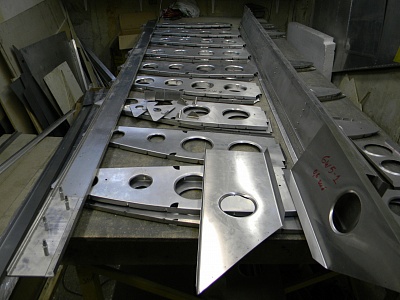

Ура, получил комплект крыла: обшивки (передние, нижние и верхние),  задние стенки, качалки элеронов, нервюры (произведение искусства в авиастроении)) Хайнц отдыхает), стенки багажных отсеков в крыле, лючки) все просто супер, потом еще баки будут немного позже.. Единственное не сфоткал... на днях выложу, просто супер!! ПС: не удержался, решил поделиться пока без фоток..:)
С модели на планер, с планера на Зодиак!



#55
15.02.2012 00:09:25

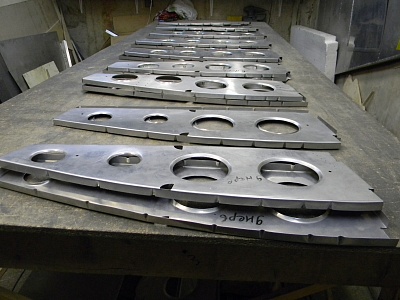

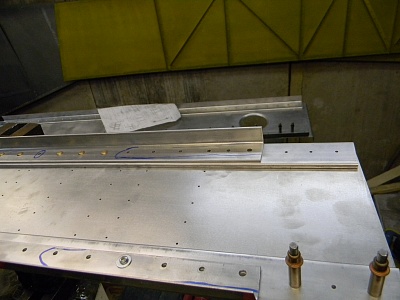

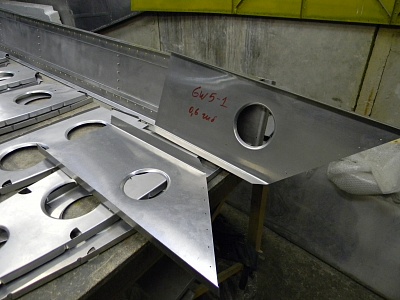

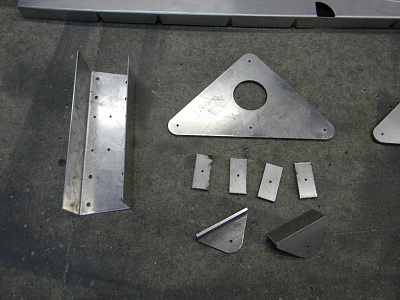

Наконец-то зафоткал, зацените изделия)) теперь осталось все соединить вместе.. Коршун на очереди, скоро ему должны быть готовы, а пока будем собирать это крыло... Кстати, качалки на элероны уже собрали, нужно только развернуть под втулки и установить на 7-ые нервюры. на фотках есть, какими они пришли, и какими стали)
Изменено: Pilot650 - 15.02.2012 00:10:04
С модели на планер, с планера на Зодиак!



#56
15.02.2012 00:12:36

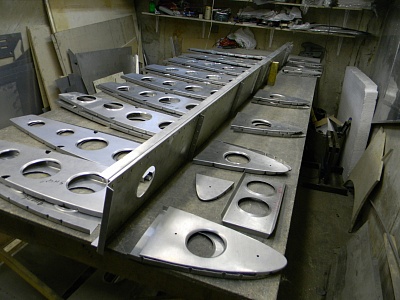

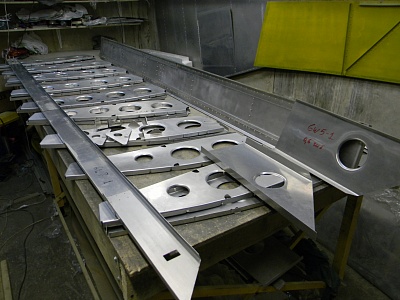

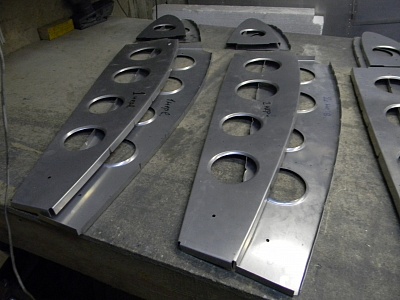

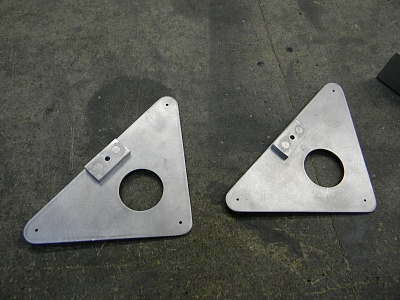

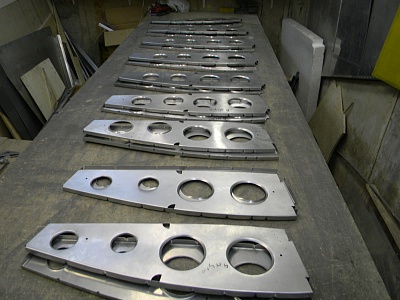

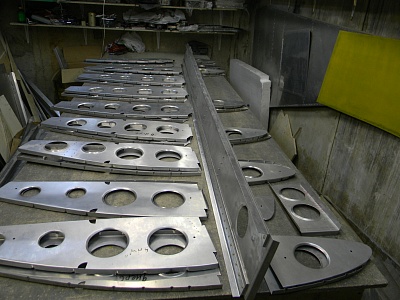

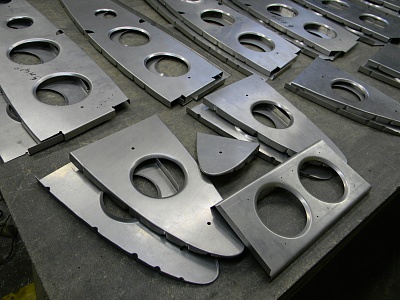

...Нервюры. Задняя часть и носки. Панель под фары и маленький носок...
С модели на планер, с планера на Зодиак!



#57
15.02.2012 00:14:44

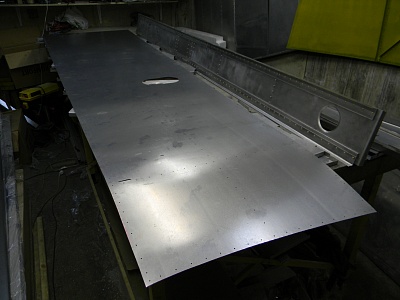

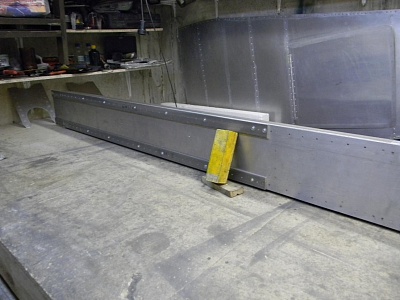

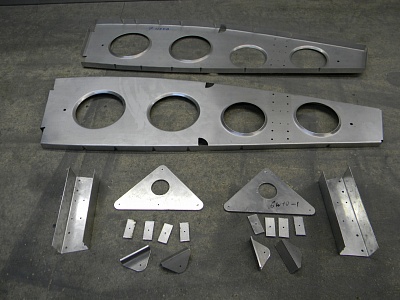

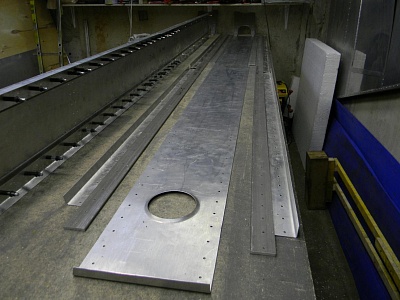

... С лонжероном и задней стенкой...
С модели на планер, с планера на Зодиак!



#58
15.02.2012 00:18:15

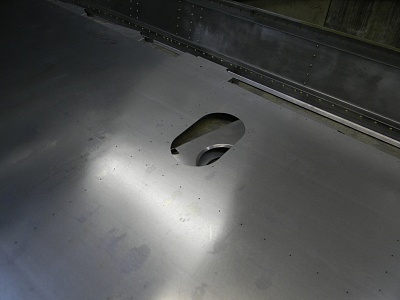

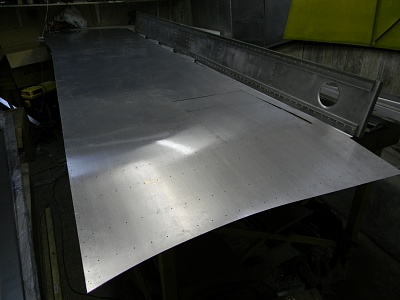

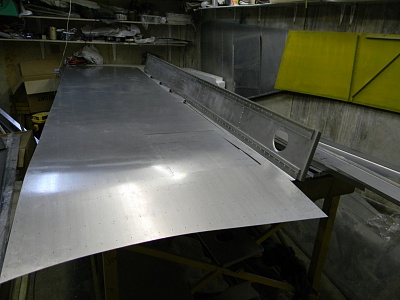

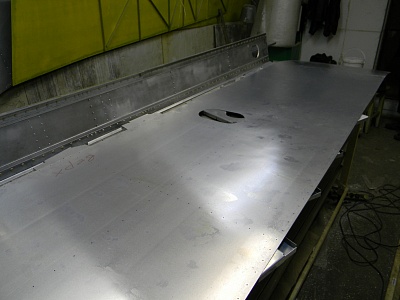

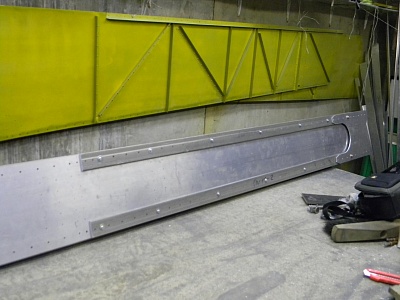

... и обшивки крыла, со всеми необходимыми дырками:)ПС: на верхней обшивке квадратный вырез - это люк крыльевого багажника.
С модели на планер, с планера на Зодиак!



#59
16.02.2012 01:39:48
Строишь, строишь, а народу похоже совсем не интересно. Молчание на форуме... Конечно это только детали крыла, сборки еще нет , но всё же думал что авиаторы увидят детальки, загорятся и тоже начнут активнее строить)) а то так придется слет зодиакостроителей переносить ;)...
С модели на планер, с планера на Зодиак!



#60
16.02.2012 07:25:04
Не правда, с интересом слежу:). Прямо-таки охота подержать, аж руки чешутся.Такой вопрос: после сборки ХО, какая группа по порядку собирается, имеет это значение? Для себя решил, что порядок следующий: 1- хвостовое оперение, 2- фюзеляж как менее сложное, чем крыло (наработка опыта) , 3-крыло более ответственная часть, надо собрать правильно.:). Сколько требуется для продолжения постройки заклепок (нашел количество для Сн701-750), метизов и каких. Как, чем и где Вы комплектовались. ( таблица-спецификация с деталями набора есть, Сергей присылал Экселевский файл, к нему добавим стандартные изделия  заклепки, метизы и тп. будет полный расклад:) )
