650-ый изделие №1

#31
30.09.2011 10:37:03

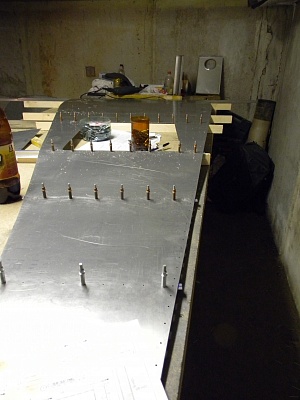

Затем была предварительная сборка нижней панели..
С модели на планер, с планера на Зодиак!



#32
30.09.2011 10:44:22
Поперечные L и Z уголки:

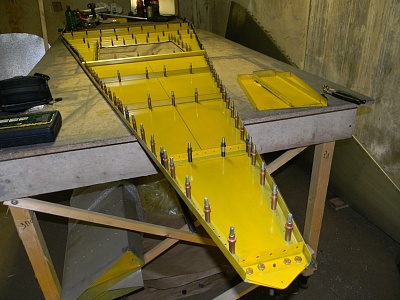

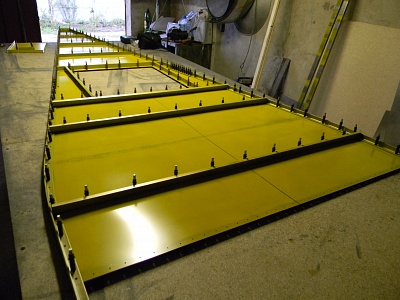

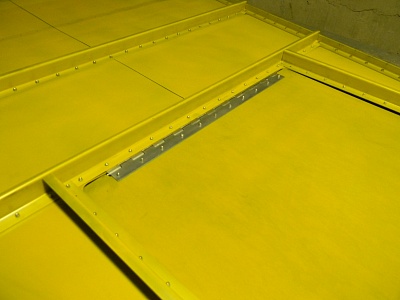

затем грунтовка и сборка нижней панели:
С модели на планер, с планера на Зодиак!



#33
30.09.2011 10:49:27

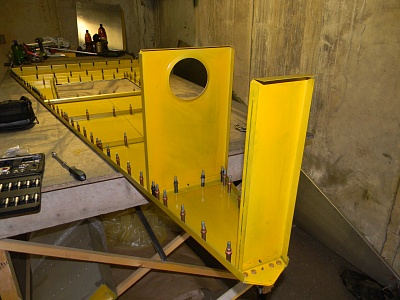

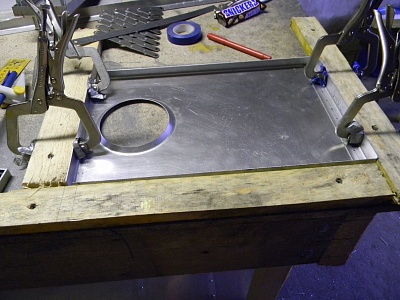

еще фото:
С модели на планер, с планера на Зодиак!



#34
14.10.2011 11:09:41

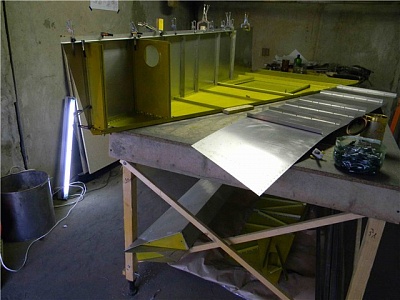

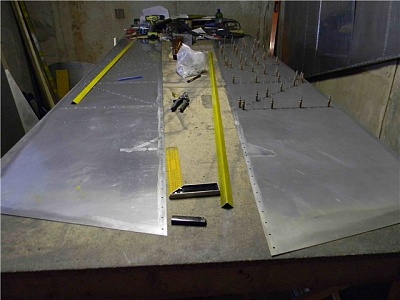

А вот и боковые панели..
С модели на планер, с планера на Зодиак!



#35
14.10.2011 11:11:04

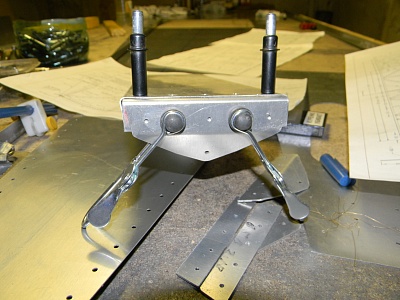

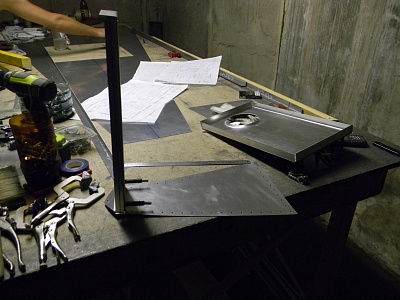

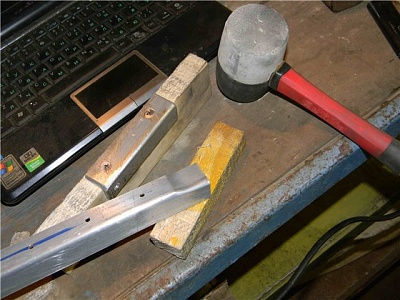

сначала в таком вертикальном положении устанавливали только вертикальные уголки.. на переднем уголке необходима подсечка с помощью такого не хитрого приспособления:
С модели на планер, с планера на Зодиак!



#36
14.10.2011 11:12:58
Вот он))

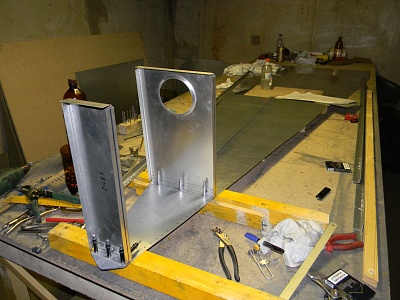

затем сделали диагональные уголки и и узлы навески:
С модели на планер, с планера на Зодиак!



#37
14.10.2011 11:15:05

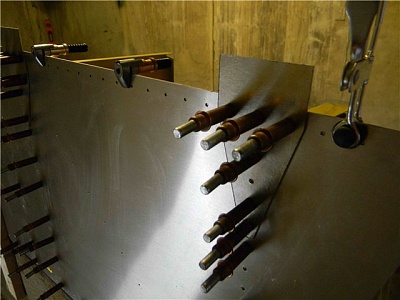

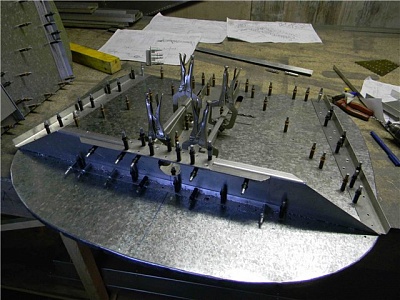

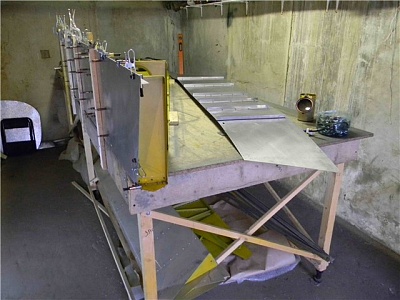

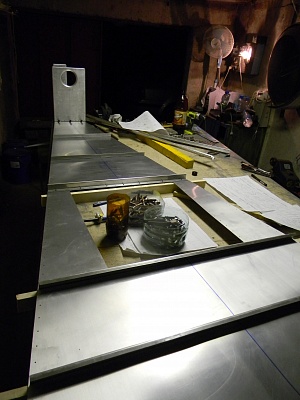

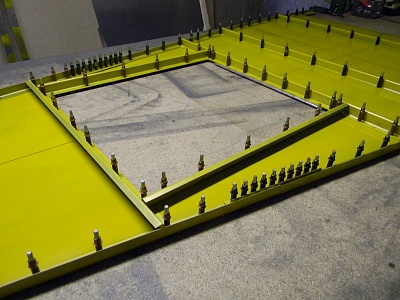

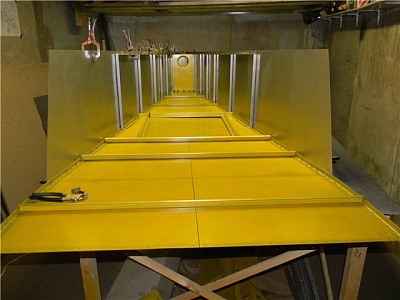

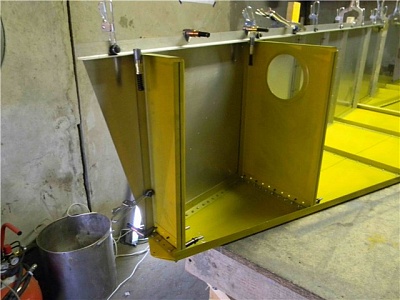

после чего собрали на клеко все панели:
Хочу выразить благодарность Коршуну, так как его сделанная работа очень облегчила работу с моим фюзеляжем и ускорила процесс! Так, например, верхняя задняя панелька была рассверлена по Коршуновской и было сэкономлено время. Спросите, почему этих отверстий не было заранее в КИТе? Ну, не все же должно быть гладко) в следующий раз будут.
С модели на планер, с планера на Зодиак!



#38
14.10.2011 11:16:13

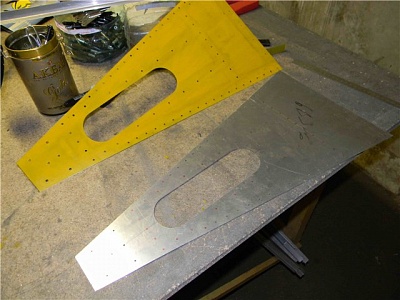

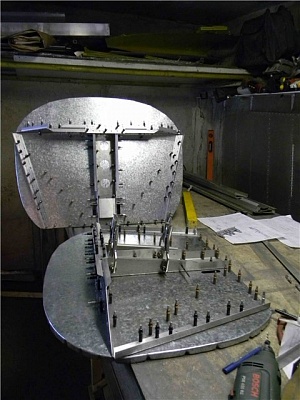

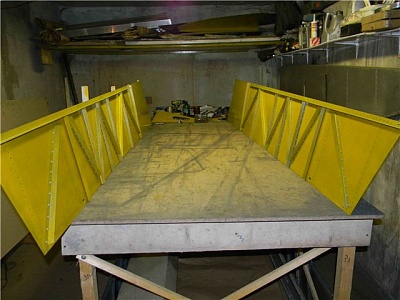

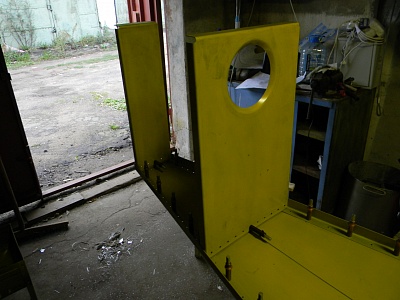

Ну и на десерт наши перегородки
моя еще не полностью собраная:
С модели на планер, с планера на Зодиак!



#39
14.10.2011 11:25:02

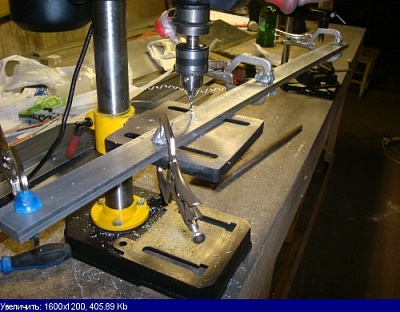

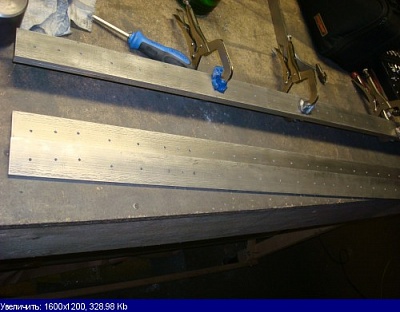

Перегородки готовы, пришло время центроплана. Прежде чем рассверливать пояса, тщательно продумали с Коршуном последовательность сборки.. Пояса оказались с уже накернеными отверстиями, но я доверяю только чертежу, и еще раз проверили местоположения отверстий. Все 4 пояса абсолютно одинаковые и можно рассверливать пакет сразу из 4-х. Но решили сверлить по-парно, так удобнее. Шлифанули пояски, соединили и прошлись трешкой..
С модели на планер, с планера на Зодиак!



#40
14.10.2011 11:25:39

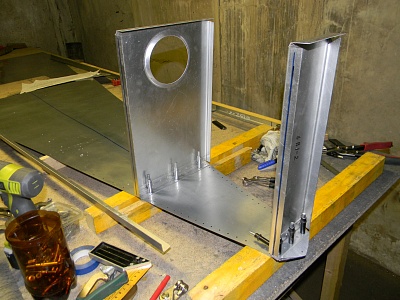

Вот такая вот передняя стенка с поясами. Пояски на вид кажутся тоненькие, но пересчитал на досуге по смятию дырок под болтами навески крыла, вполне держат 4-ку эксплуатационную но при коэф.безопасности 1,2. хотя я прикидывал на коленке.. и сигма смятия 0,8 от сигма В брал (опять же точно сигма смятия не помню).. сделал для себя вывод что узел проходит по прочности..
С модели на планер, с планера на Зодиак!
