650-ый изделие №1

#11
20.09.2011 22:24:11

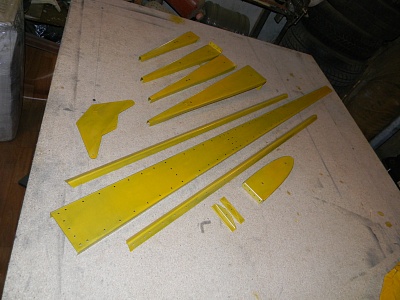

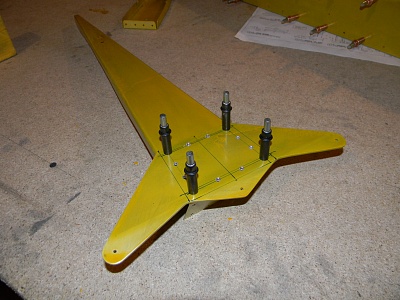

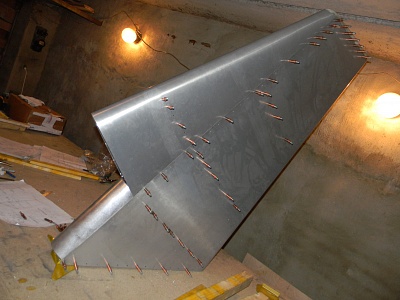

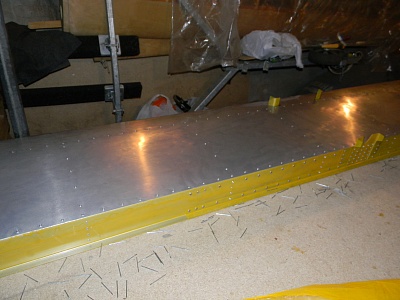

еще фотки по оперению:
С модели на планер, с планера на Зодиак!



#12
20.09.2011 22:28:39

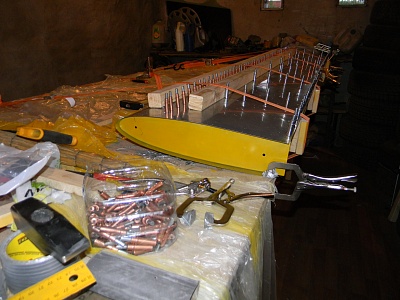

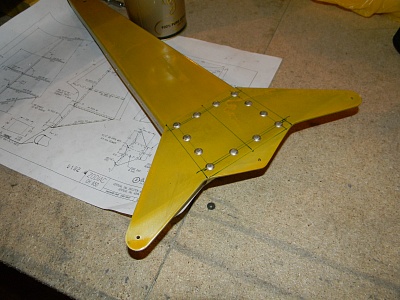

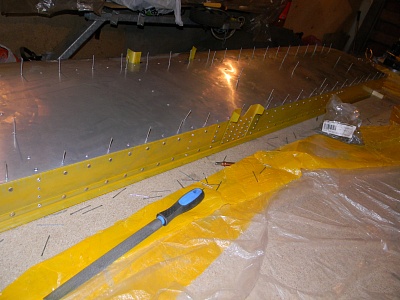

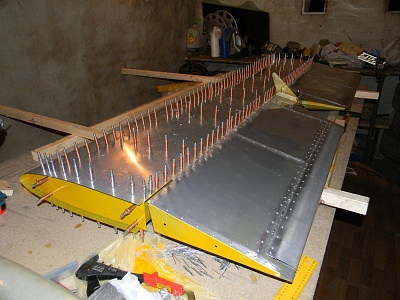

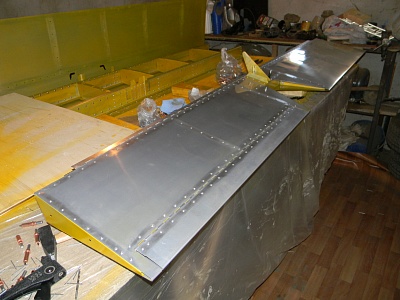

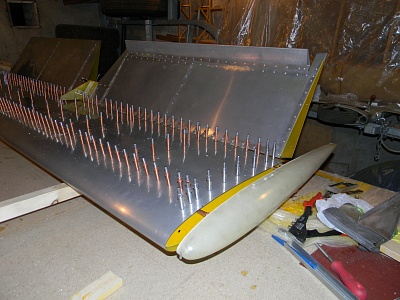

Доделал полностью ГО, с законцовочками классно получилось, глаз радует.. сейчас приступил к сборке РН. Собирается проще чем что-либо, недаром Хайнц рекомендует начинать именно с него. Хотя по чертежам самый простой агрегат, как мне кажется, это закрылок - просто лист и 4 нервюры, ни крутки, ни узлов..жду не дождусь, когда доберусь до них.. К сожалению, сейчас уезжаю, постройку продолжу только через пару недель.. Самое интересное, чем больше делаю, тем больше желание построить..Вот некоторые фотки за предыдущие дни:
С модели на планер, с планера на Зодиак!



#13
20.09.2011 22:35:07

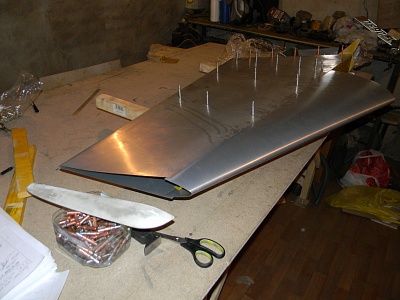

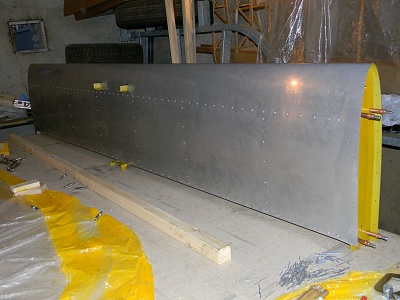

И вот оно - ГО!
С модели на планер, с планера на Зодиак!



#14
20.09.2011 22:37:52

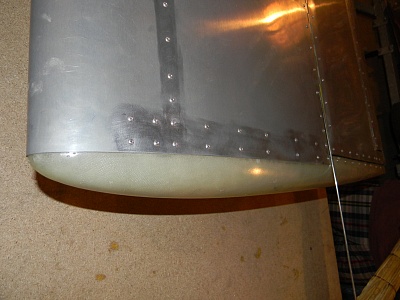

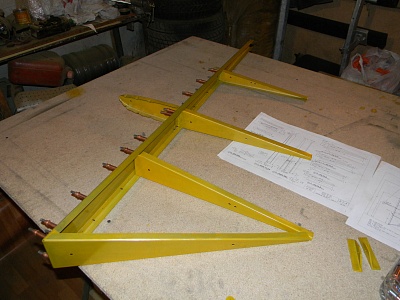

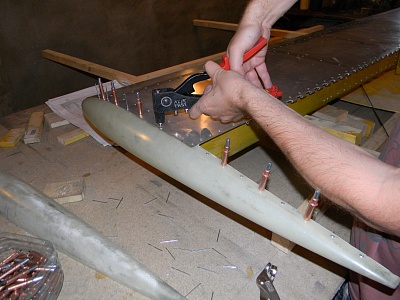

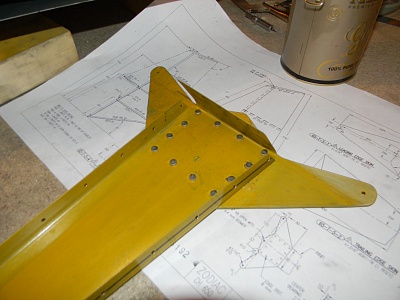

фотоотчет по проделанной работе по РН.
С модели на планер, с планера на Зодиак!



#15
20.09.2011 22:42:31

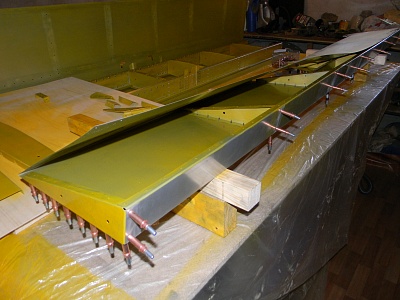

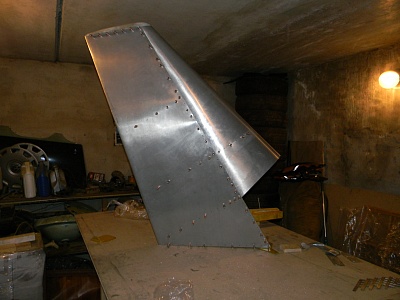

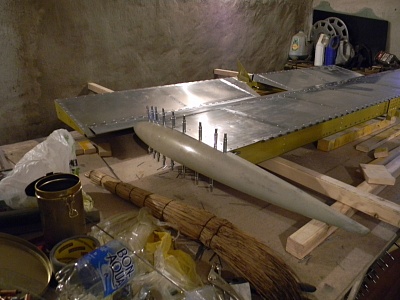

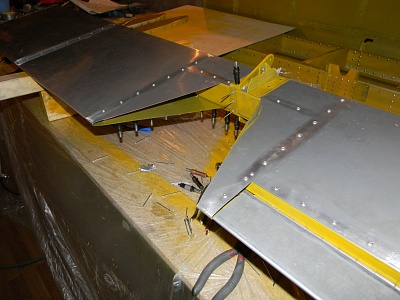

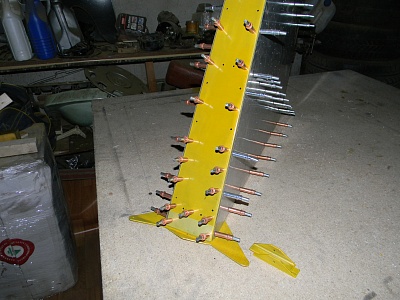

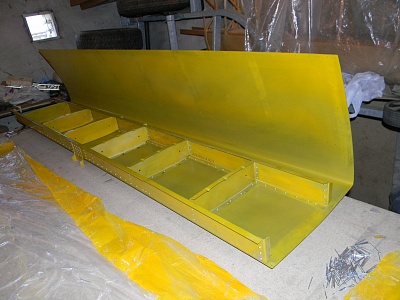

и еще некоторые фотки по РН
С модели на планер, с планера на Зодиак!



#16
21.09.2011 13:47:05

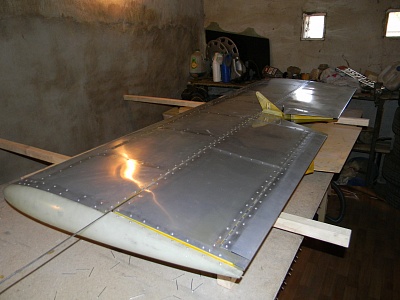

Хотел проклепать обшивку, но, пораскинув мозгами по комнате, понял что лучше не торопиться.
Т.к. верхний узел навески будет выставляться по ответному узлу на фюзеляже и клепаться полнотелыми заклепками, РН откладывается в таком виде до сборки фюзеляжа.

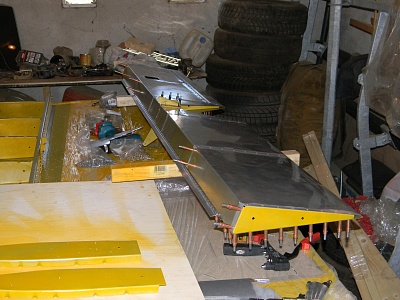

Параллельно занимаюсь сборкой элеронов и закрылков. Закрылки прогрунтовал, глаз радуют, но фотки будут позже.
С модели на планер, с планера на Зодиак!



#17
26.09.2011 01:03:28
Молодец,такое впечатление что ты самолеты делал все свою жизнь,т.е. все очень проффесионально ,чисто и очень акуратно.
А теперь самое смешное,т.е. глупый вопросик,Я в своей жизни не первый год пользуюсь заклепочником,но вот такие столбики которые стоят в процессе клепения вижу первый раз....ЧТО это и ЗАЧЕМ.....(может не только мне будет интересно и полезно)
Заранее спасибо Яков.

p.s. ага в другом топике прочитал ,что это "клико", и понятно что они для предварительного крепления деталей,только как они работают (крепятся) и какие размеры их бывают????
Изменено: Yakov Bel/... - 26.09.2011 03:00:25



#18
26.09.2011 05:39:59

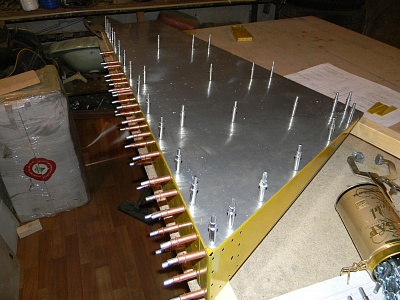

Это цанговые струбцины. Не уверен правда, что точно передал смысл :)

Вот такой ассортимент их на шпрусе.

http://www.aircraftspruce.com/catalog/topages/clecosheetholder.php

Работают с ними специальными клещами.

http://www.aircraftspruce.com/catalog/topages/clecopliers.php

При нажатии на хвостовик, тонкое жало выдвигается и сужается, после чего клеко вставляется в заранее просверленное отверстие в скрепляемых деталях. Клещи убираются и жало втягивается, расширяясь, стягивая и удерживая детали. Применяется для предварительной сборки деталей, наживления, фиксации.

http://www.youtube.com/watch?v=lp8xV-N80H4&feature=player_embedded

В этом ролике видно, как они применяются

А вот в этом ролике http://www.youtube.com/watch?v=LfX10fcrRS4 начиная с 3 минуты тоже много интересного в том числе и про клико
Изменено: Андрей Зобнин - 26.09.2011 05:44:52



#19
26.09.2011 09:26:49
Цитата
Молодец,такое впечатление что ты самолеты делал все свою жизнь,т.е. все очень проффесионально ,чисто и очень акуратно.

спасибо, но это мой первый аппарат, конечно не обходится без косяков, но стараюсь все делать на совесть...

Цитата
и какие размеры их бывают????

Это американские изделия, поэтому все размеры дюймовые. Самые ходовые размеры клеко - 3/32" (серебристые) под сверло 2,4 - 2,5мм, 1/8" (медные) под сверло 3,2мм и 5/32" (черные) под сверло 4,0мм
С модели на планер, с планера на Зодиак!



#20
26.09.2011 20:27:31
Цитата
Андрей Зобнин пишет:
Это цанговые струбцины. Не уверен правда, что точно передал смысл

Вот такой ассортимент их на шпрусе.

http://www.aircraftspruce.com/catalog...holder.php

Работают с ними специальными клещами.

http://www.aircraftspruce.com/catalog...pliers.php

При нажатии на хвостовик, тонкое жало выдвигается и сужается, после чего клеко вставляется в заранее просверленное отверстие в скрепляемых деталях. Клещи убираются и жало втягивается, расширяясь, стягивая и удерживая детали. Применяется для предварительной сборки деталей, наживления, фиксации.

http://www.youtube.com/watch?v=lp8xV-...r_embedded

В этом ролике видно, как они применяются

А вот в этом ролике http://www.youtube.com/watch?v=LfX10fcrRS4 начиная с 3 минуты тоже много интересного в том числе и про клико


Огромное спасибочки обоим за обьяснения.....Очень конкретно и самое главное очень быстро и без (как обычно на форумах) оскорблений и подколов и рассусоливания на тему чего то проффесионализма.......А это очень здорово и полезно для всех.Очень рад дружественному отношению друг к другу.

С таким коллективом можно и подводную лодку начинать строить или космическую ракету (запчастями с ЮМЗ нет проблем а двигатели РД прямо возле забора валяются-шутка с долей пр.....)
Надо бы дилера СССР на Украине срочно организовывать с запасом "запарываемых" запасных железяк на складе....
Изменено: Yakov Bel/... - 26.09.2011 20:36:14
