С.С.С.Р. №2, строительство ЕЭВС

#51
19.09.2011 13:26:26

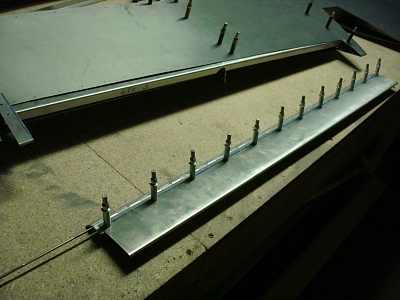

Наживил петельку сначало одно клико в центре и два по бокам. Потом через одно рассверлил полностью.
Нам бы взлететь...!



#52
19.09.2011 13:28:15

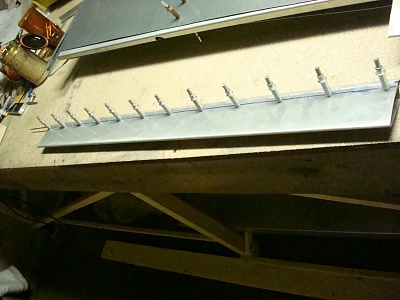

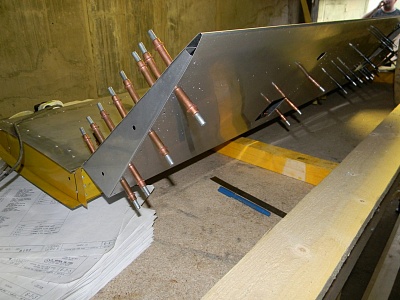

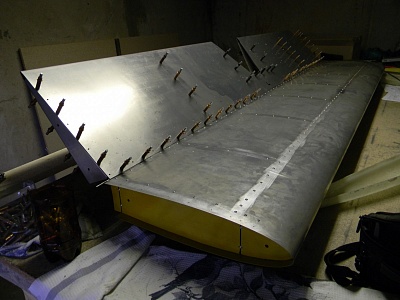

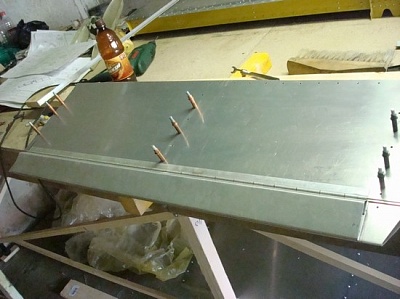

Вырисовывается первый контур агрегата. Ход вверх , вниз. Должен быть свободный, без заеданий и равномерный. Петлю руля высоты необходимо крепить совместно с петлей стабилизатора. В ином случае можно получить не состык, заедание и всякие гадости. Так говорит гуру Леха. Вы оцените красоту игры)))!!!
Нам бы взлететь...!



#53
19.09.2011 13:30:12

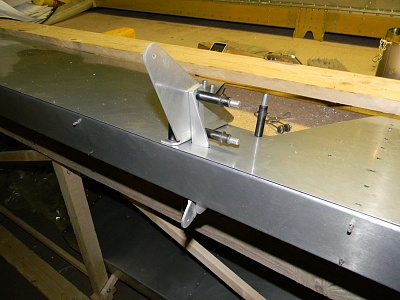

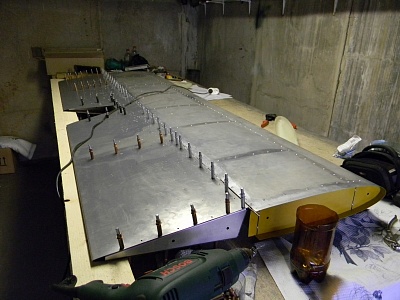

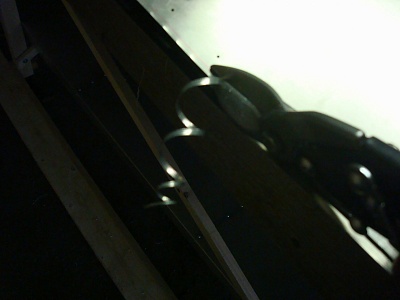

Сборка силового узла
Нам бы взлететь...!



#54
19.09.2011 19:13:29

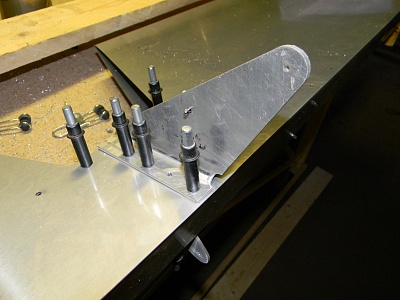

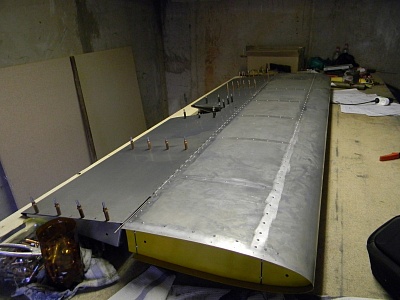

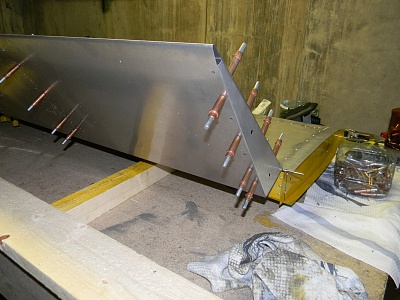

И вот он в сборе. Но холодный пот прошел по моей спине когда я понял, что настала полная ##па. Делее фотографии как делать нельзя.
Нам бы взлететь...!



#55
19.09.2011 19:14:07

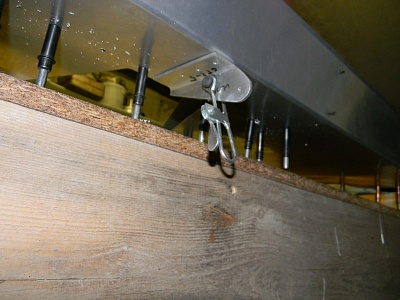

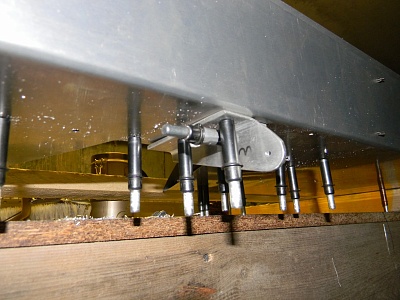

Делюсь бесплатно горьким опытом. Данный узел собирать надо совмесно с ответной частью петли. Без нее все смотрится красиво и волшебно. Но если туда ее засунуть, то получается сдвиг отверстий на ее толщину. Можно было бы все исправить, если соблюдать жесткое правило мануалов. ВСЕГДА ВСЕ КРЕПИТЬ СНАЧАЛО НА САМОЕ МАЛЕНЬКОЕ КЛИКО. Вот на этой веселой ноте рабочий вечер подошел к концу(((. Поеду на производство третий раз за одной и той же деталью.
Нам бы взлететь...!



#56
19.09.2011 19:18:11

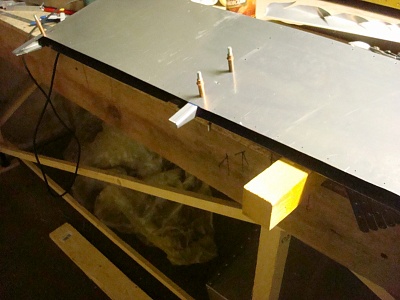

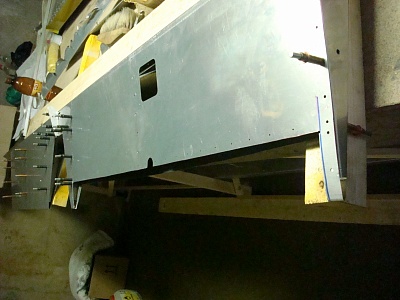

Приложил триммер и разметил с обоих сторон
Нам бы взлететь...!



#57
19.09.2011 19:50:16

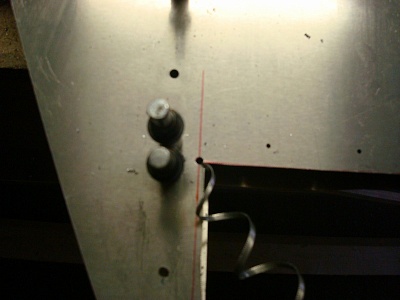

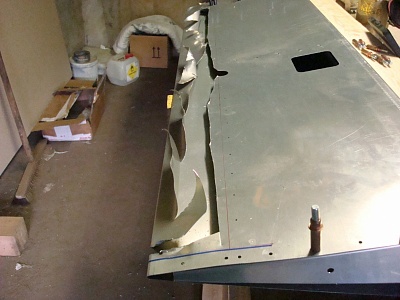

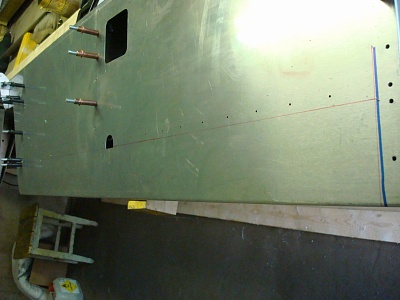

Первый врез, жуткий вид обшивки, удаление ужаса.
Нам бы взлететь...!



#58
19.09.2011 19:53:13

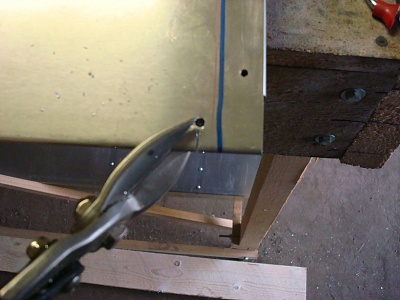

Оставил примернрно 5 мм до контрольного реза, потом окуратно не спеша дорезал до разметки. Делать нужно так и не как иначе. По другому можно деформировать рабочую часть обшивки. Используйте правые и левые ножницы
Нам бы взлететь...!



#59
19.09.2011 19:55:12

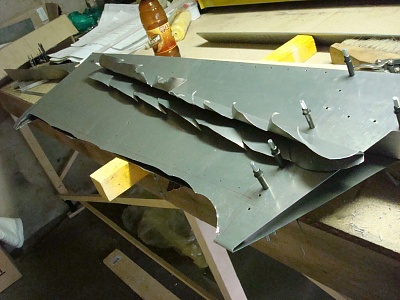

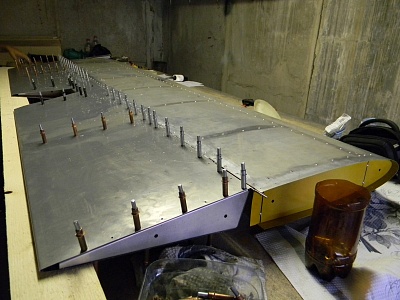

Готовая обшивка, и обрезана средняя нервюра.
Нам бы взлететь...!



#60
19.09.2011 19:57:45

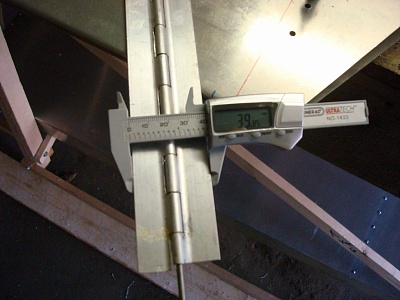

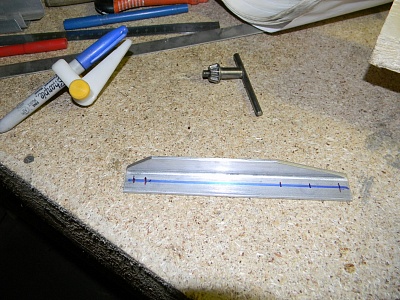

Разметил и засверлил триммер. Обшивка тонкая, а петля толстая. Сверлить, сначала для 2 мм клико!
Нам бы взлететь...!
