С.С.С.Р. №2, строительство ЕЭВС

И вот так.
Нам бы взлететь...!

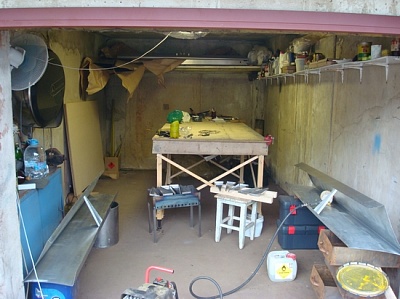

С хмурым видом приняв мою работу, Леха поставил оценку хорошо. И поведал историю. О тяжелой судьбе мотодельтапланериста, вынужденного по выходным вместо сборки заколачивать длинный рубль в окрестностях Грызлова. Посмотреть на мою работу прилетел с ближайшего аэродрома носорог. Потом я с гордостью убрал верстак, для фото на первой странице и произвел крайнюю фотосессию.
Нам бы взлететь...!

Странное ощущение, когда берешь в руки холодную, не обработанную заготовку из С.С.С.Р. (коль они его так назвали) зенкуешь, зачищаешь и грунтуешь. И вдруг она приобретает душу. Держишь ее в руках, разглядываеш, любуешься и ощущаешь реально исходящее тепло и ласково называешь деталькой))) От удовольствия даже забыл сфоткать окончание грунтовки.
Нам бы взлететь...!

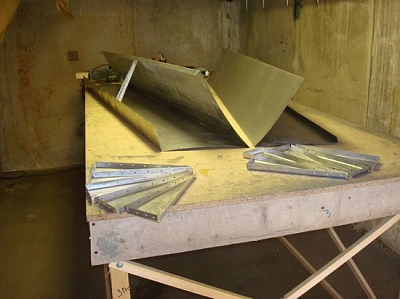

Все зачистил и приготовил к грунтовке. Здесь есть нюанс, каждую нервюру перед грунтовкой отметил цифрой и буквой, а при покраске с обратной стороны перенес на уже покрашенную сторону, а там обезжирил и покрасил. Хоть в обшивке и есть заранее просверлиные отверстия, нервюры наверное различаются, в общем перестраховка поможет. Внимание! Страшная предосторожность! Рисовать на нем можно только специальным американским маркером, на худой конец маркером для компакт дисков. Только на хрена это надо не пойму, если перед этим мы 600 шкуркой все шкрябуем.
Нам бы взлететь...!

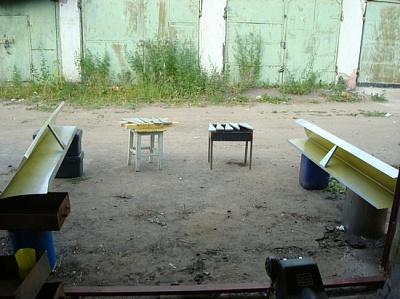

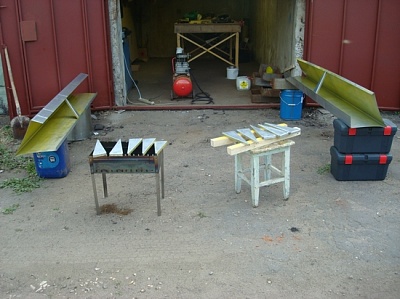

Но тут появилось солнышко и я решил покрасить все на улице.
Нам бы взлететь...!

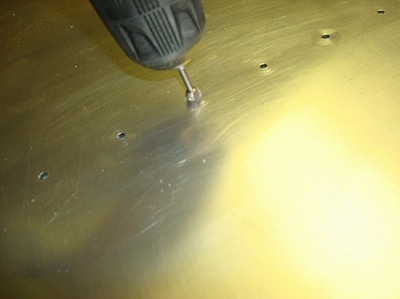

С будущими строителями хочу поделится опытом обработки отверстий, экономит время и уменьшает мозоли на руках. Если Вы собираете один, как я, то это поможет. Главное реально не сверлить. А с легким нажимом как на .. в пол оборота делать аккуратные, однообразные движения)))
Изменено: Коршун - 19.09.2011 13:09:28
Нам бы взлететь...!

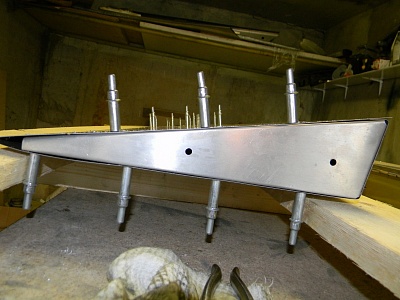

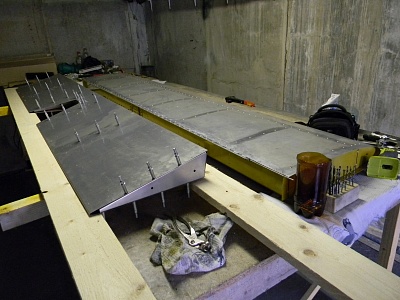

Запылившиеся мои закрылочки по старой схеме посадил на клико и проклепал средний катет и одно отверстие малого.
Нам бы взлететь...!

Продолжение сборки
Нам бы взлететь...!

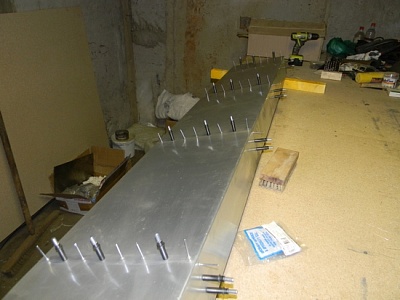

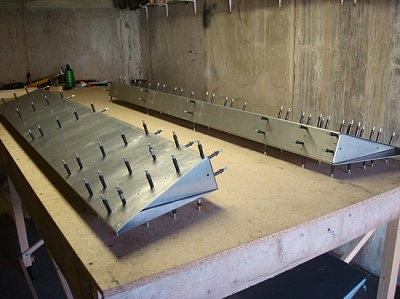

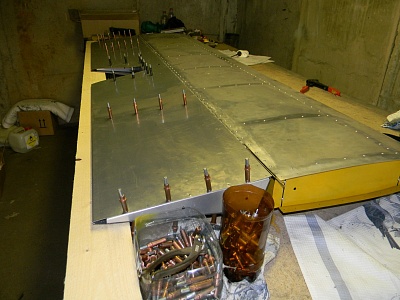

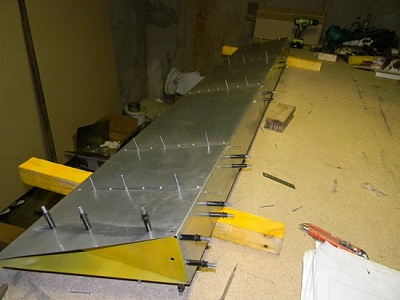

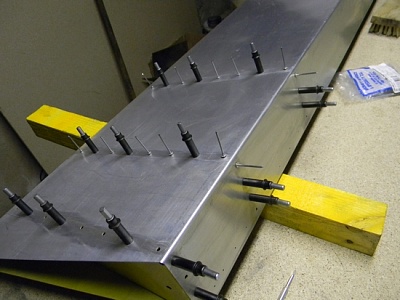

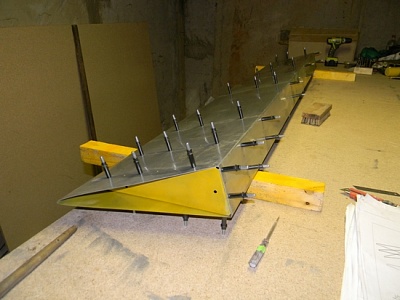

Ну вот и настал счастливый момент сбора (ну как мне нравится это слово) агрегата. К удовольствию сборки добавилось горе у гуру Лехи. Позноватенько оплатил Гуру свой фюзеляж. До сентября ждать теперь придется))). А у меня есть! Не смотря на мой сарказм и явную улыбку, Леха изъявил желание неусыпно продолжать следить за моим творчеством. Вобщем дело опять пошло. Уже по накатанной. Все на тонкое клико и проверка крутки.
Нам бы взлететь...!

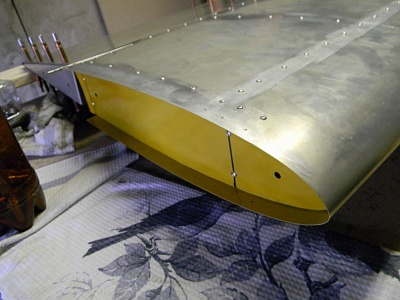

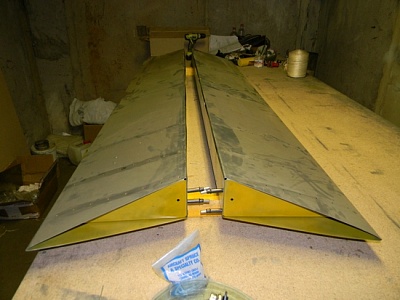

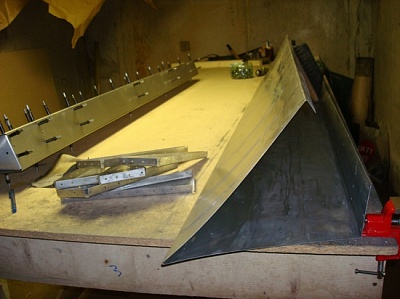

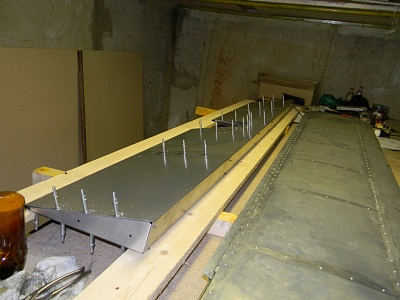

Вставил петлю в обшивку руля высоты и отцентровал относительно стабилизатора (какими словами бравирую, а звучит то как, стабилизатор). Есть ньюансик, надо приложить заглушки к стабилизатору и по задней кромке выровнять руль высоты (2-3мм). Соответственно и вправо и влево.
Нам бы взлететь...!
