С.С.С.Р. №2

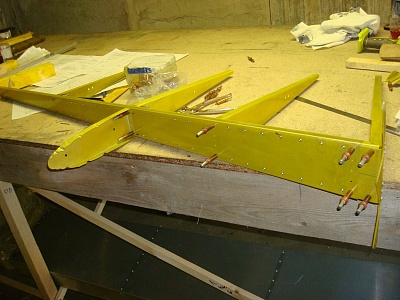

Вот такой девайс на агрегате получается.

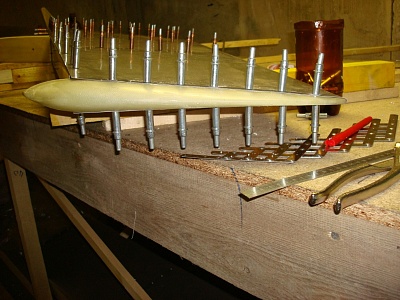

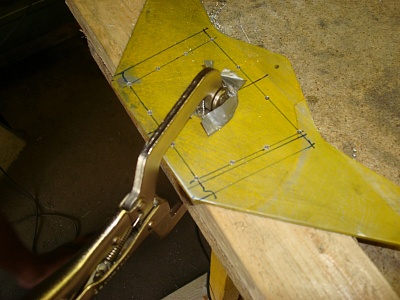

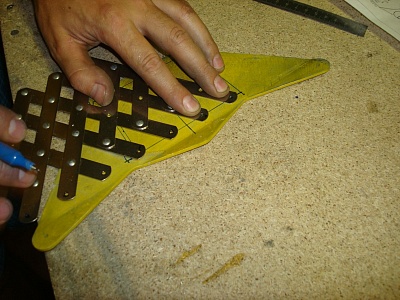

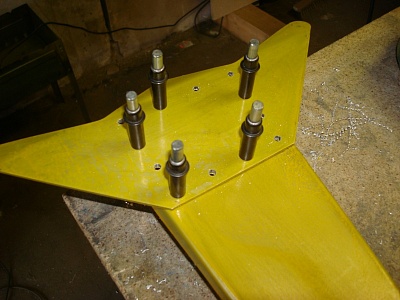

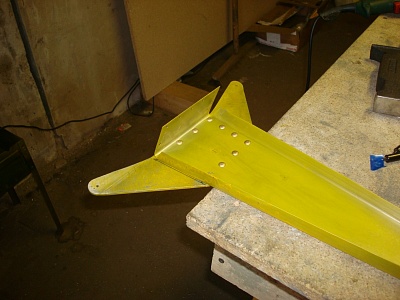

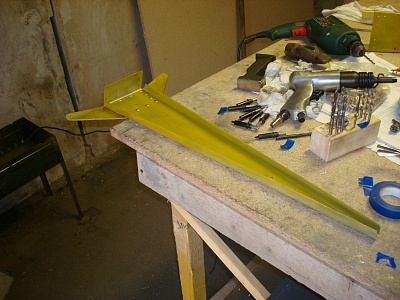

В соответствии с чертежом, разметил и посадил на клико нижний узел навески и нервюру. На фото видно, что узел загрунтован плохо, не придирайтесь, перегрунтую совместно с нервюрой. Здесь главное не спеша разметить и проверить симметрию сопрягаемых деталей и выход части с отверстием крепления к фюзеляжу.

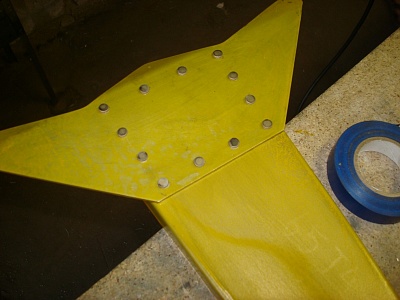

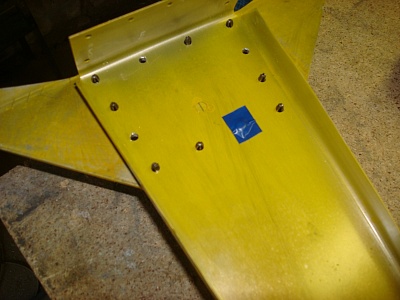

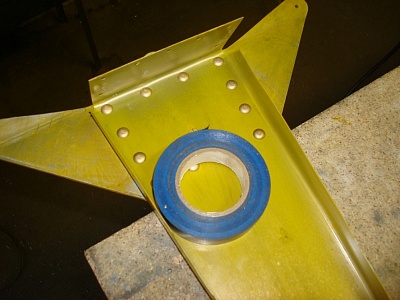

В мануалах сказано, что достаточно заклепать данный узел вытяжными заклепками А5, да и я с этим согласен. Не представляю, какая должна быть нагрузка, чтобы деформировало или срезало 12 вытяжных заклепок. Заклепал полнотелыми только по тому, что были, да еще наковальню попробовал.

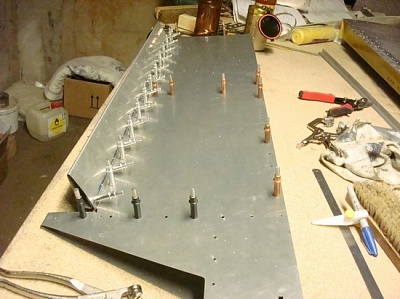

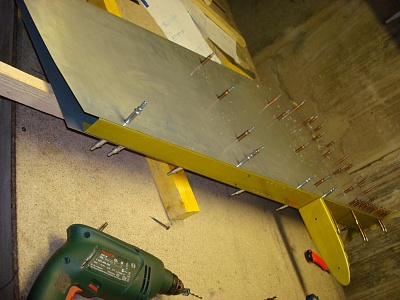

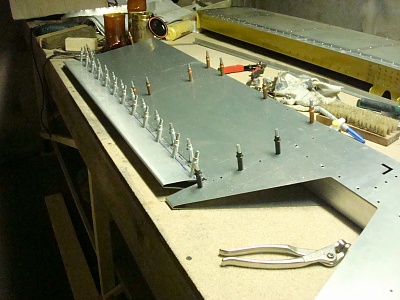

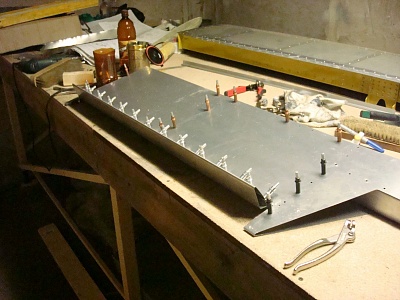

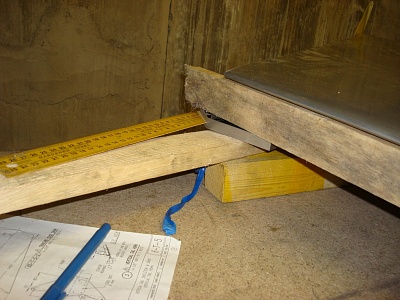

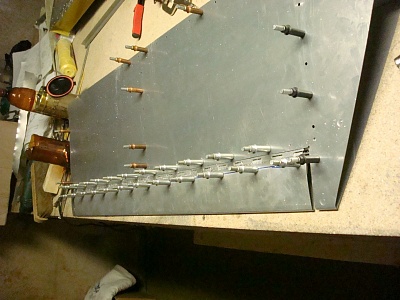

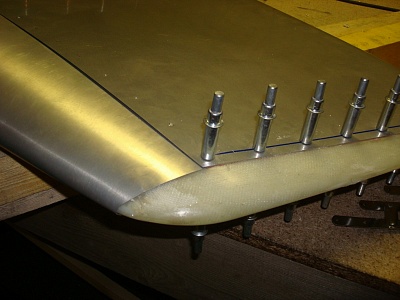

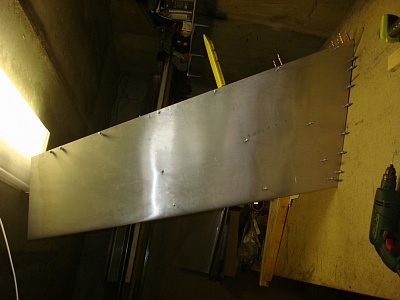

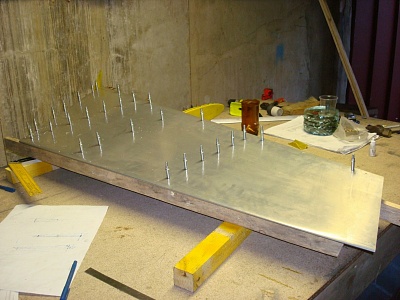

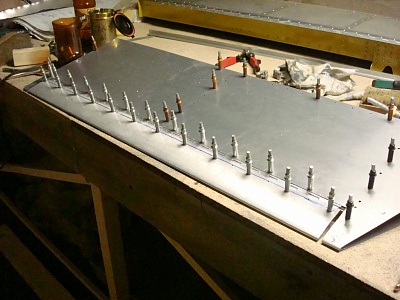

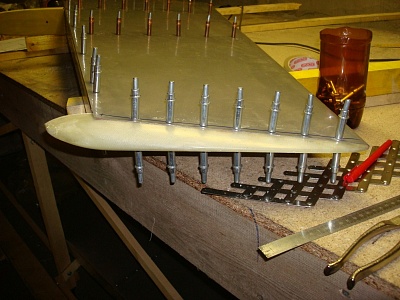

Тут начинается самое интересное. Положил Р.Н. на стол и наживил одну сторону. У Хаинца надо первую сторону наживлять на двух брусках параллельных столу, зачем я так и не понял. Все равно пока не закрепил вторую, из Р.Н. штопор сделать можно. Вот вторая сторона гимор еще тот. По мануалам надо поднять сторону бруска, на котором лежит хвост корневой нервюры на половину ширины лонжерона. Вроде бы логично, но сколько я не изгалялся с разной величиной подъема и положения брусьев получался штопор. Окончательно заколебавшись, установил Р.В. вертикально и наживил на «глаз». На глаз не буквально. Обшивка, поставляемая в комплекте, нарезана лазером и абсолютно симметрична вплоть до одного отверстия. Вот так с песнями и плясками закрепил вторую сторону.
