С.С.С.Р. №2, строительство ЕЭВС

#211
29.09.2011 09:27:17
продолжение 10
Нам бы взлететь...!



#212
02.10.2011 16:54:54
Цитата
Коршун пишет:
[QUOTE]
Ну выкинем мы свое "зубило" , чем клепать-то будем. Не понимаем какая разница между авиационным молотком и обыкновенным. Какова должна быть частота удара авиационного молотка? Какое усилие необходимо для клепки? Чем регулировать, давлением компрессора или регулировкой на молотке и вообще собрать ваши посты в интернете не возможно . Откройте Новую тему, к примеру, как правильно клепать, перенесите туда ваши посты, и помогите таким как мы своими советами, а также помогите молодому развивающемуся ресурсу. Я думаю много людей будут вам за это благодарны.




Как клепать , вы и так уже поняли.
Осталось понять, что у вас просто нечем! У вас инструмента нет.
Не пробовал, при ремонте автомобиля, для каждой новой гайки, делать самодельный ключ? ;)
Вот вы сейчас этим и занимаетесь!
Мне проще показать, чем описывАть. Попробую снять маленький видео, лучше один раз увидеть. Заодно и поймете разницу между зубилом и авиа молотком. :)
Сфоткай центроплан с другой стороны, то что вы уже проклепали. Интересно что у вас получается
Изменено: Самоделкин - 02.10.2011 17:03:04



#213
03.10.2011 10:20:30
Здесь этот же центроплан есть с другой стороны Пост № 23
не очень хорошо сфокусировано, но разглядеть думаю можно.
Цитата
Не пробовал, при ремонте автомобиля, для каждой новой гайки, делать самодельный ключ?

Приспособа на которой клепаем в данном случае унивесальная, т.е. на ней проклепали центроплан, и ничто не мешает проклепать лонжерон. Заклепки, которыми клепаем лонжерон и центроплан 3т домкрат сминает "на раз". формируется абсолютно нормальная замыкающая головка, ничем не отличающаяся от специального пневмо сквайзера (она и не может отличаться, т.к. принцип действия тот же). молоток практически не используется, т.к. двусторонними заклепками клепается только лонжерон и центроплан. Не вижу сейчас смысла покупать пневмо-сквайзер за 30000 - 35000 тр. (дешевые 3/16" не клепают). Возможно будет свое производство - куплю. Сейчас это 2 единичных экземпляра которые собираются преимущественно на вытяжных заклепках.
Изменено: Pilot 650 - 03.10.2011 10:23:53
С модели на планер, с планера на Зодиак!



#214
03.10.2011 11:40:31
Цитата
Pilot 650 пишет:

Приспособа на которой клепаем в данном случае унивесальная, т.е. на ней проклепали центроплан, и ничто не мешает проклепать лонжерон. Заклепки, которыми клепаем лонжерон и центроплан 3т домкрат сминает "на раз". формируется абсолютно нормальная замыкающая головка, ничем не отличающаяся от специального пневмо сквайзера (она и не может отличаться, т.к. принцип действия тот же). молоток практически не используется, т.к. двусторонними заклепками клепается только лонжерон и центроплан. Не вижу сейчас смысла покупать пневмо-сквайзер за 30000 - 35000 тр. (дешевые 3/16" не клепают). Возможно будет свое производство - куплю. Сейчас это 2 единичных экземпляра которые собираются преимущественно на вытяжных заклепках.



Я не о сквайзере говорю.У меня его тоже нет. Дорогая штука, и ограничена вылетом скобы.
Его отсутствие не мешает мне нормально клепать.
Вам по минимуму, нужно купить комплект оправок. Небольшие деньги, а качество в разы.
Не имеет значения, чем вы клепаете, домкратом или молотком, оправки все равно нужны.



#215
03.10.2011 12:33:10
Подскажите какое у вас сечение усилителя центроплана? Алюминиевый брусок?



#216
03.10.2011 13:28:35
Цитата
Не имеет значения, чем вы клепаете, домкратом или молотком, оправки все равно нужны.

Оправки возможно не лишним будут для пресовой клепки, а для молотка есть насадки под все головки заклепок, а со стороны замыкающей головки используется вот такая подложка
Цитата
Подскажите какое у вас сечение усилителя центроплана? Алюминиевый брусок?

Если имеете ввиду полку центроплана, она 42х6
С модели на планер, с планера на Зодиак!



#217
16.10.2011 13:51:10

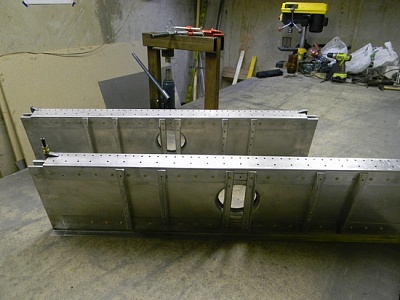

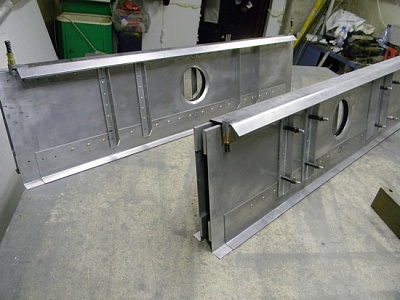

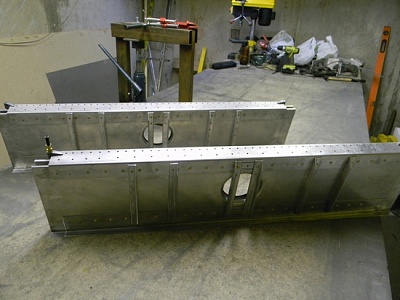

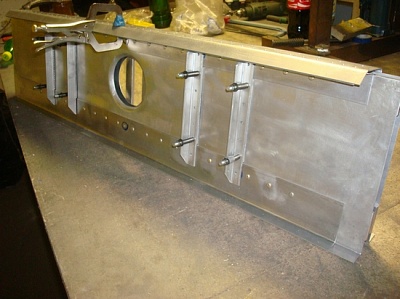

Вот такие получились у нас с Лешой центропланчики. За последний месяц работали два три раза. На следующей неделе надеемся начать собирать лонжерон.
Нам бы взлететь...!



#218
16.10.2011 13:52:28

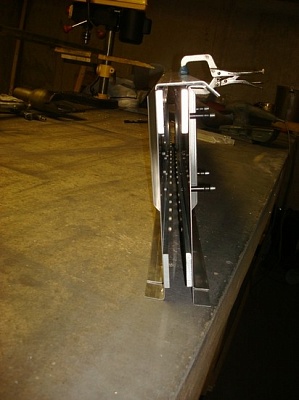

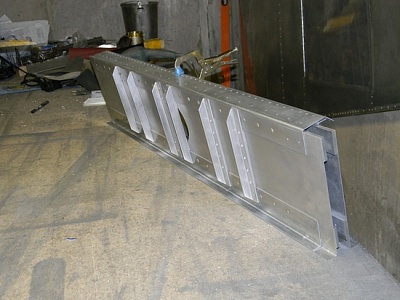

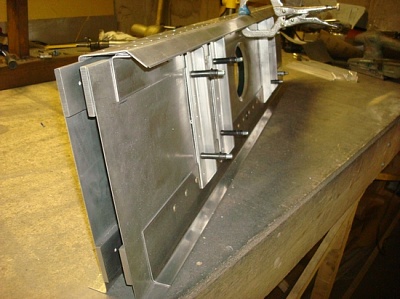

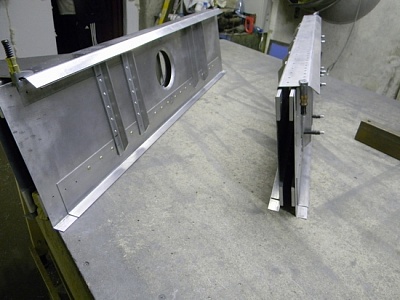

еще
Нам бы взлететь...!



#219
16.10.2011 13:54:10

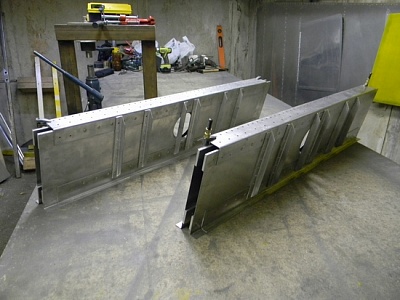

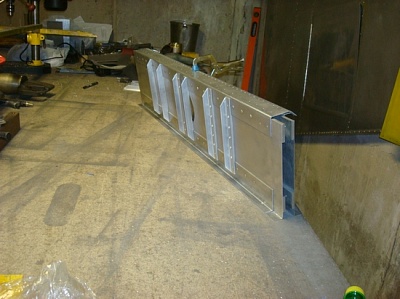

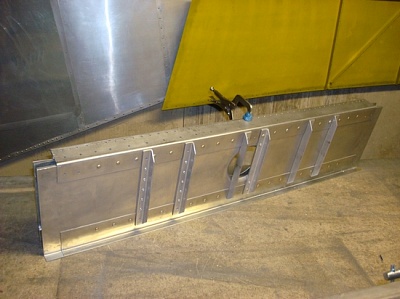

Полет парой))
Нам бы взлететь...!



#220
16.10.2011 13:56:50
С Лешей делали мануал по сборке центроплана. С цветными картинками и комментариями. Надеюсь, цензура пропустит и разместит на сайте)))
Нам бы взлететь...!
