С.С.С.Р. №2, строительство ЕЭВС

#121
19.09.2011 23:11:38

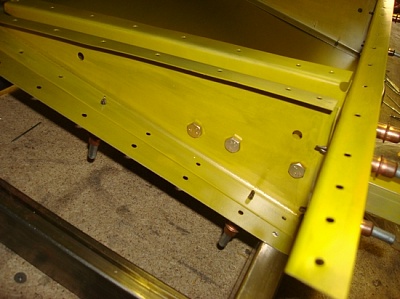

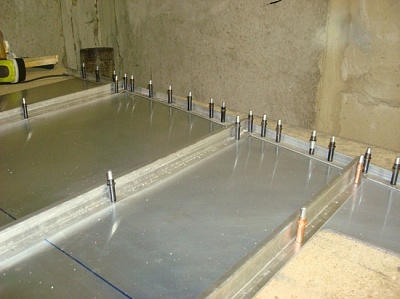

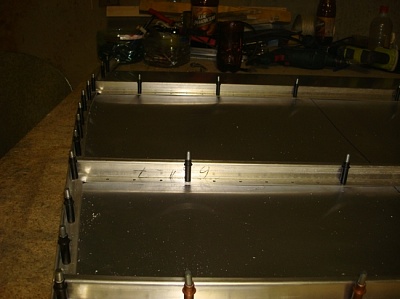

продолжение 2
Нам бы взлететь...!



#122
19.09.2011 23:12:48

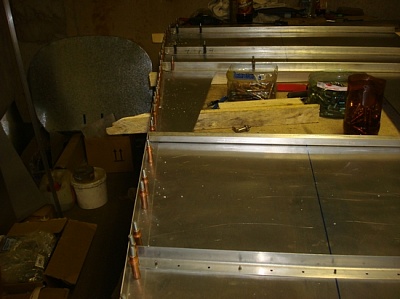

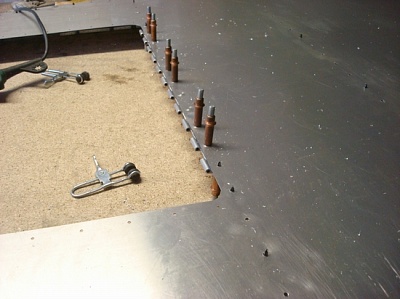

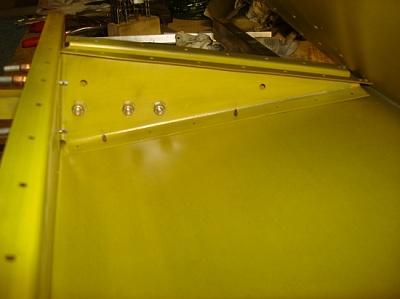

продолжение 3
Нам бы взлететь...!



#123
19.09.2011 23:15:07

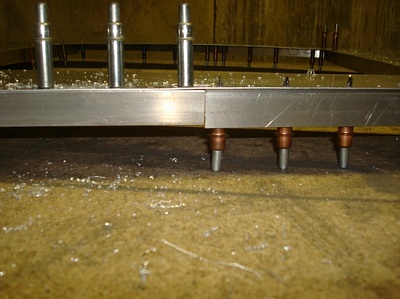

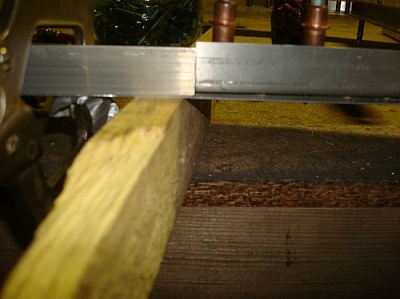

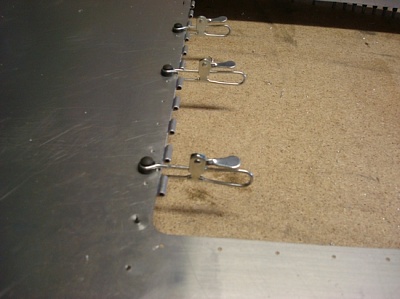

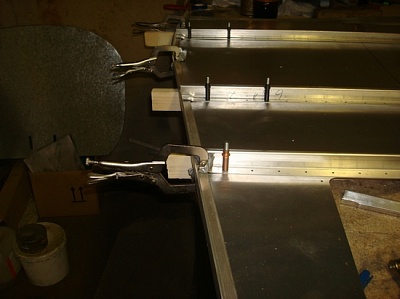

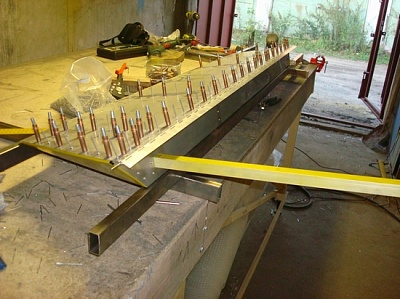

Стыковка двух лонжеронов
Нам бы взлететь...!



#124
19.09.2011 23:24:41

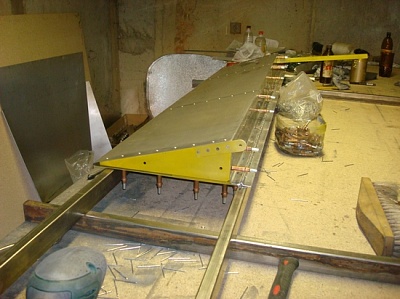

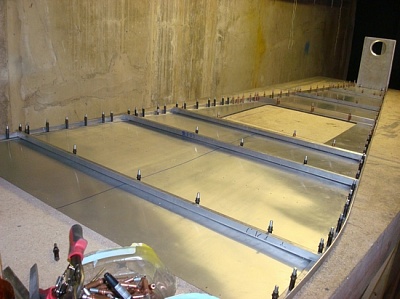

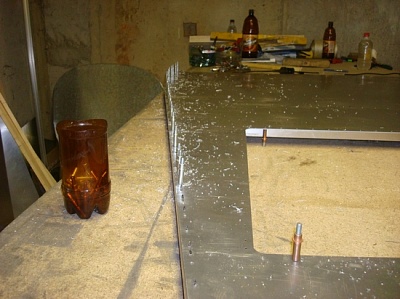

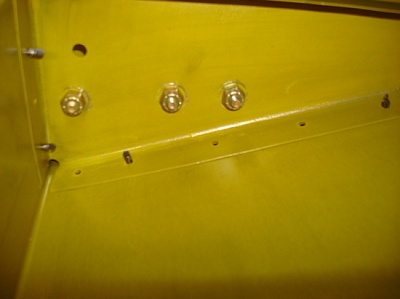

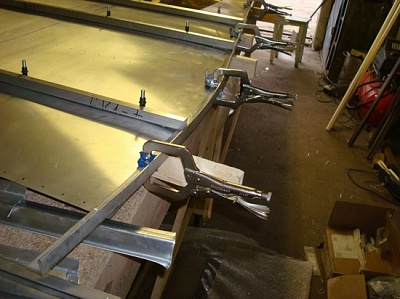

Передний лонжерон закреплен, Z профиль согнут.
Нам бы взлететь...!



#125
19.09.2011 23:26:22

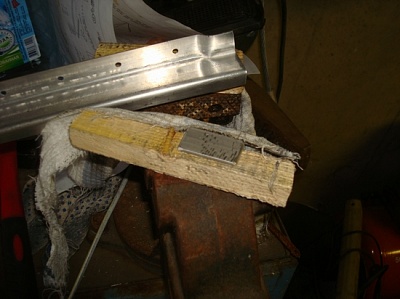

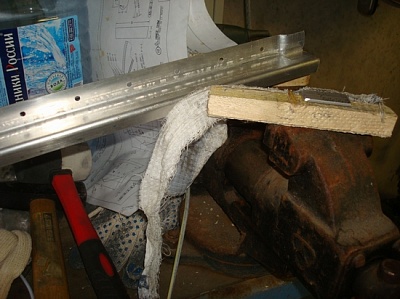

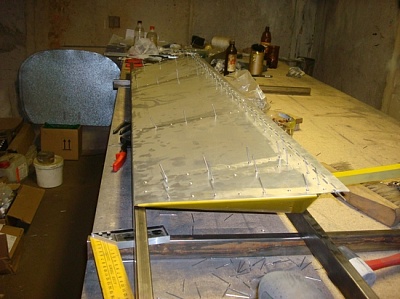

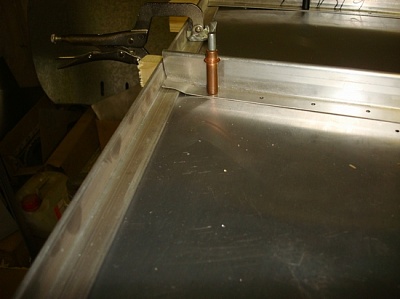

Гнуть, как в мануалах, Z невозможно, неверное 6061 намного мягче. Гнул вот так.
Нам бы взлететь...!



#126
19.09.2011 23:28:59

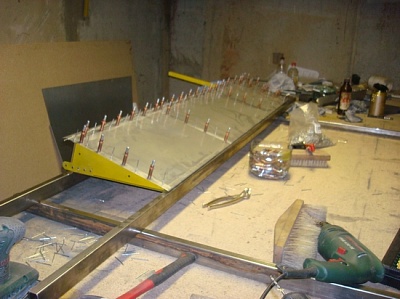

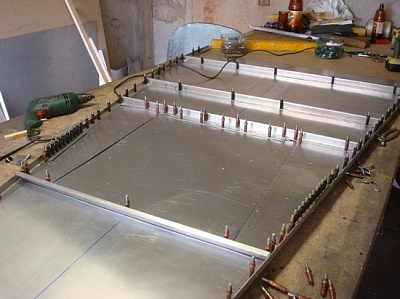

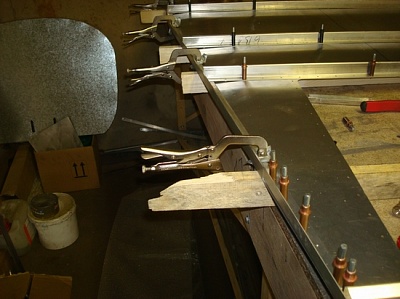

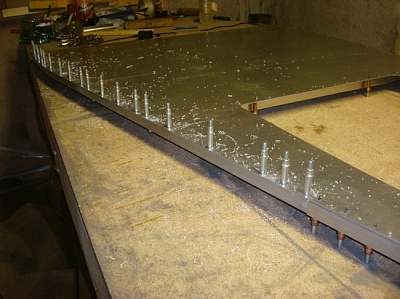

Согнутые профиля и левый лонжерон на клеко для А4
Нам бы взлететь...!



#127
19.09.2011 23:30:47

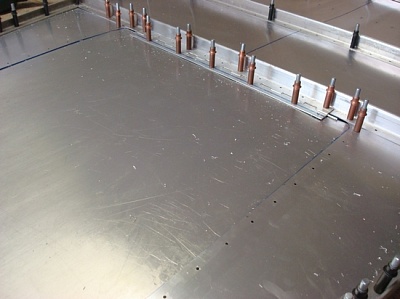

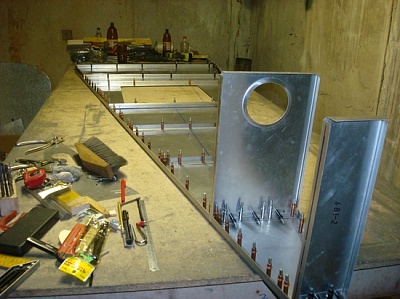

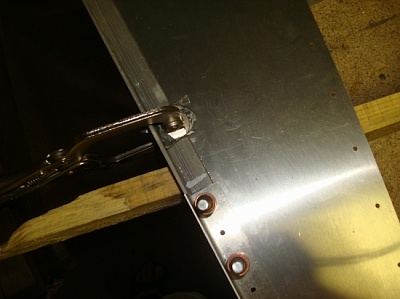

С правым решил все перевернуть и рассверлить сверху, когда сверлил снизу, немного напортачил. Обшивка намного тоньше уголка и получались некоторые отверстия эллипсовидные. Хорошо , что потом сверху рассверлил под А5. Думаю передние лонжероны надо рассверливать не по мануалам, а так.
Нам бы взлететь...!



#128
19.09.2011 23:33:40

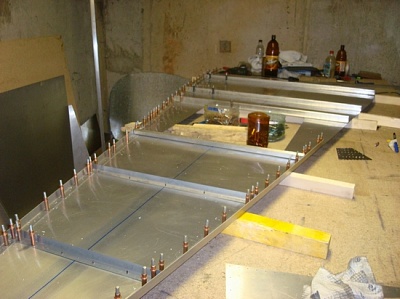

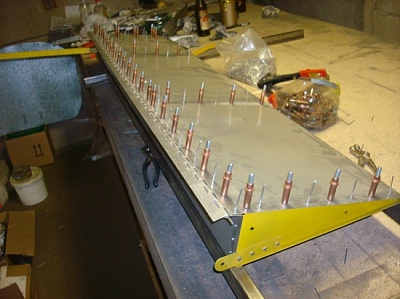

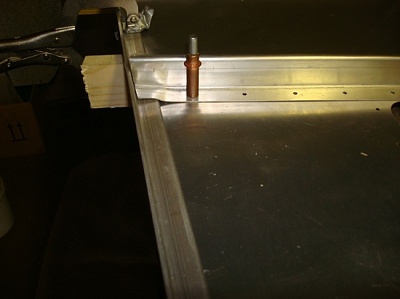

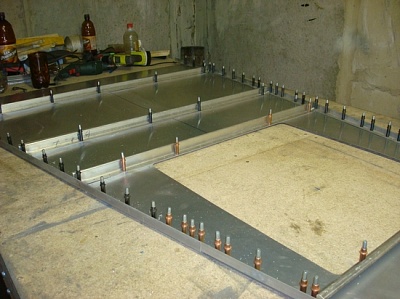

Вот , что получилось за 3 часа работы одному
Нам бы взлететь...!



#129
19.09.2011 23:36:49

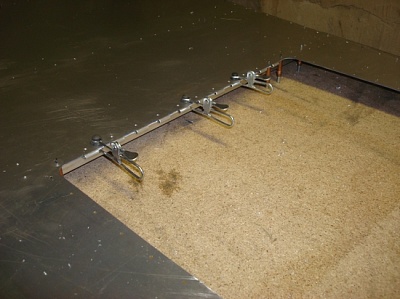

Установка технического люка. У Хаинца отверстие для люка надо вырезать самому, а здесь оно уже вырезано на заводе.
Нам бы взлететь...!



#130
19.09.2011 23:38:40
Сам люк также имеет заранее сделанные отверстия, так что поставить криво невозможно и время сборки сильно экономится .
Нам бы взлететь...!
