С.С.С.Р. №2, строительство ЕЭВС

#101
19.09.2011 21:59:53

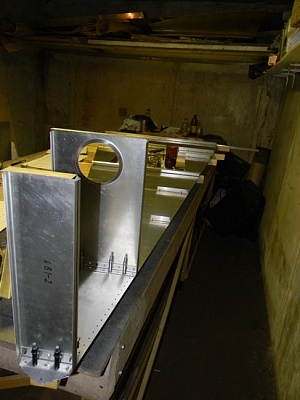

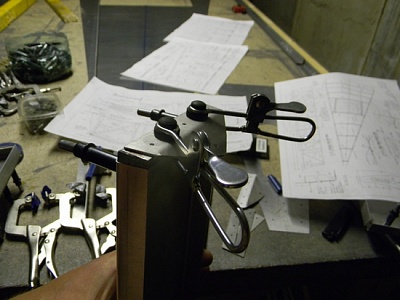

Во че получилось и как оно встало))
Нам бы взлететь...!



#102
19.09.2011 22:06:05

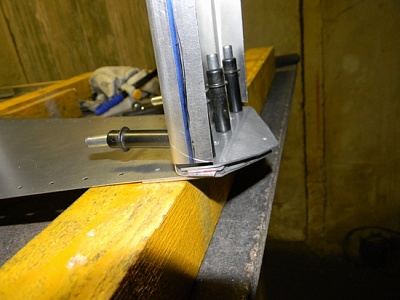

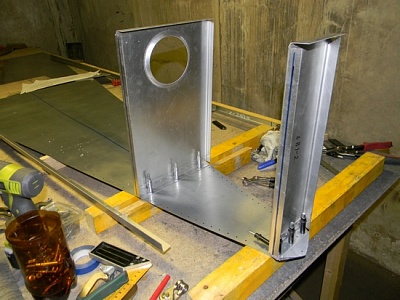

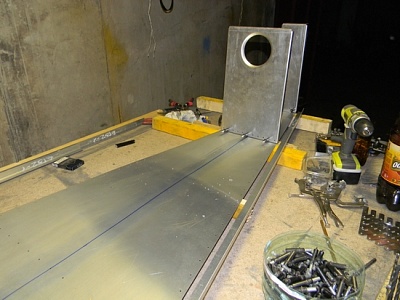

Разметил ось симметрии (надо очень аккуратно дальнейшее строительство по этой линии), по заранее просверленным (на заводе)отверстиям. Собрал нижний узел навески руля направления. Все оверстия подошли четко, надо только обрезать выступающие части уголка шпангоута.
Нам бы взлететь...!



#103
19.09.2011 22:08:15

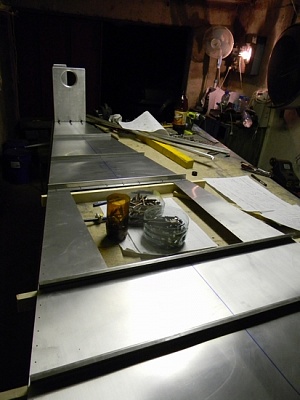

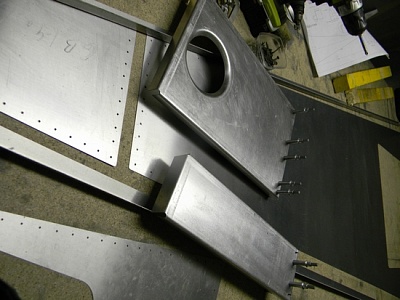

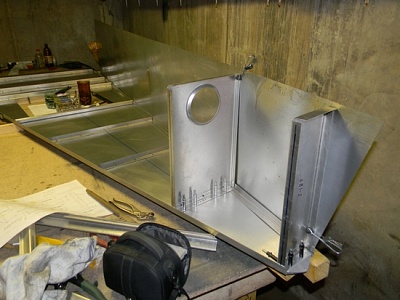

Вот что получилось за два часа работы
Нам бы взлететь...!



#104
19.09.2011 22:10:24

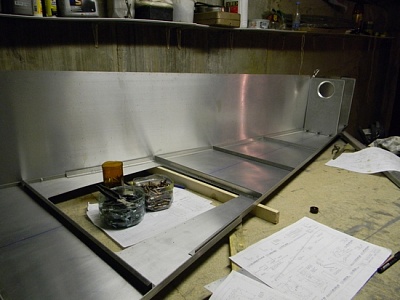

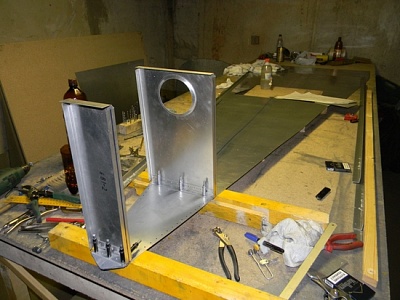

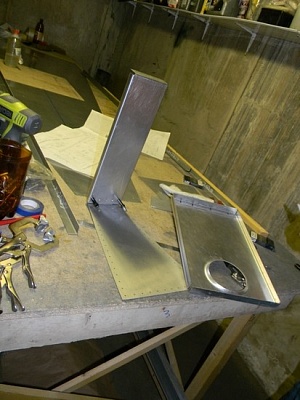

Конструктор реально для американцев, а с переведенными мануалами думаю и в детском саду собирать можно. Еще фото.
Нам бы взлететь...!



#105
19.09.2011 22:12:28

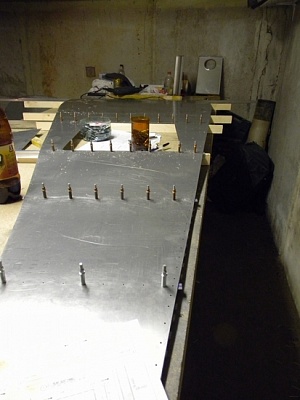

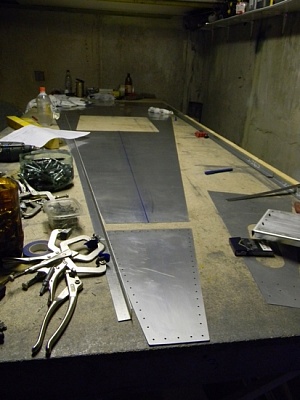

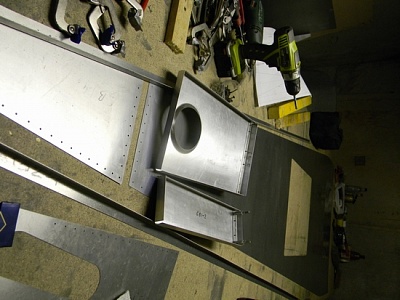

Вот фото, сделанные за вчерашний вечер.
Установил все L- и Z- профиля. Все жду когда начнется что-нибудь сложное)))
Нам бы взлететь...!



#106
19.09.2011 22:14:20

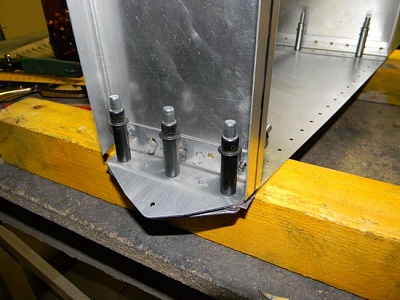

и еще
Нам бы взлететь...!



#107
19.09.2011 22:15:20
Куча мелочей, которых у Хаинца нет, облегчает сборку до уровня детского лего. Про хвостовое уже писал. Фюзеляж, к примеру, весь пакет нижнего узла навески РН с заранее сделанными отверстиями, вырезан люк, верхняя (не знаю как ее назвать) крышка параллельная нижней обшивке в самом хвосте, уже с эллипсовидным отверстием. И главное, все эти дырочки и размерчики совпадают, все жду ну когда гимморой начнется, а его все нет и нет. Производители пугали, РВ ерунда вот элероны, элероны ерунда, вот стабилизатор, хвостовое оперение ерунда, вот фюзеляж. Ну я не знаю, может фюзеляж ерунда, а вот крыло)))) Собираю один, главное не торопится, тем более, что я в жизни не то, что самолетов, шкаф из икеи, пришлось мастеров вызывать. Хреновые там мануалы и чертежи. Единственная отрада это Гуру Леха, приезжает помогает, пока свой фюзеляж не получил.
Нам бы взлететь...!



#108
19.09.2011 22:16:56

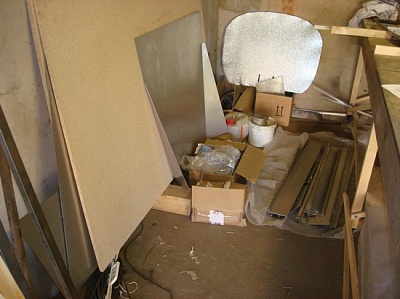

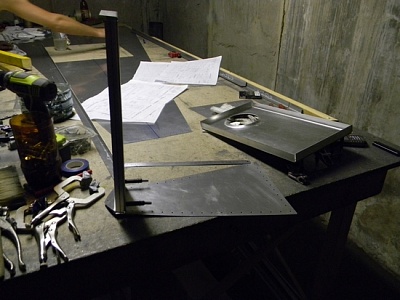

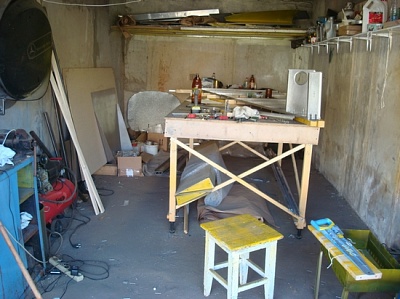

Для тех кому интересно, как это все в гараже помещается, ХО на полке сверху, элероны закрылки под столом, фюзеляж на столе и у стены слева)) и еще место остается.
Нам бы взлететь...!



#109
19.09.2011 22:35:45

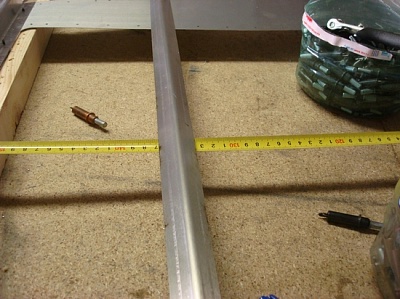

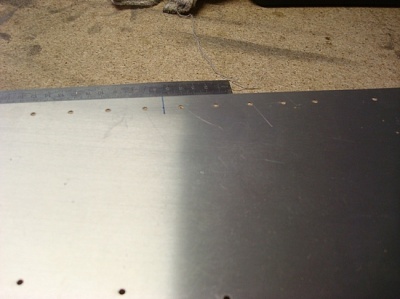

Вот на хрена они здесь вместо десяти дырок, одиннадцать сделали, понять не могу. Выбор середины, от переднего реза обшивки 1335 мм.
Нам бы взлететь...!



#110
19.09.2011 22:37:18

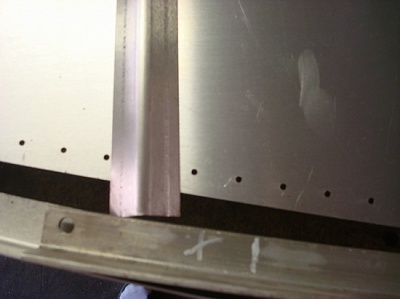

Стык переднего и заднего лонжеронов в аккурат по середине клепок.
Нам бы взлететь...!
