С.С.С.Р. №2, строительство ЕЭВС

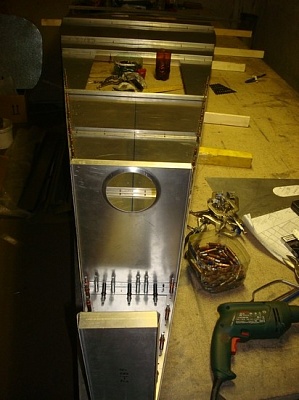

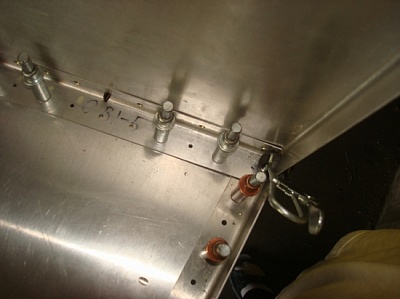

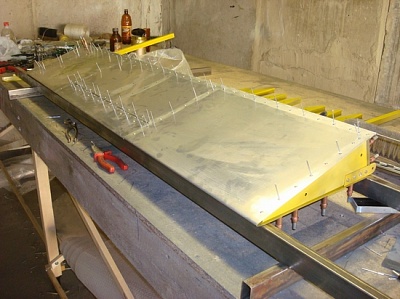

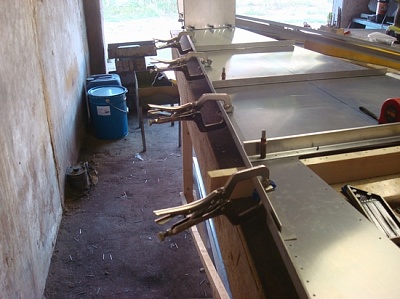

Коршун User Сообщений: 278 Регистрация: 18.09.2011	#111 19.09.2011 22:39:22 Закрепил лонжерон Прикрепленные файлы 290.jpg (144.84 КБ) 291.jpg (182.76 КБ) 292.jpg (159.1 КБ) Нам бы взлететь...!

Коршун

User

Сообщений: 278 Регистрация: 18.09.2011

#112

19.09.2011 22:41:24

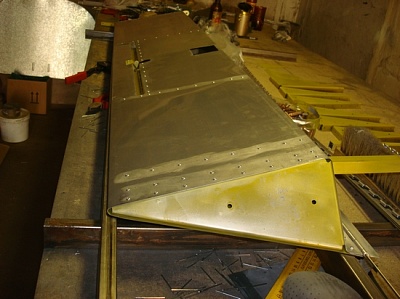

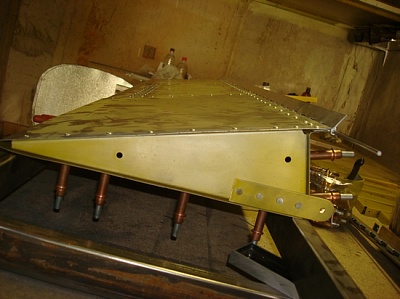

Вид снизу и сверху заднего не Хаинцевского треугольничка обшивки. Здесь же гнутый уголок, ну типа лонжерон, от хвоста при стыке нижней и верхней обшивок получается полукруг, а при стыковке с литым уголком прямой угол

Прикрепленные файлы




Нам бы взлететь...!

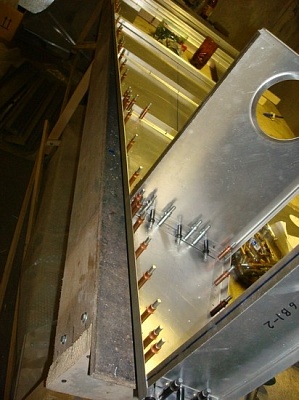

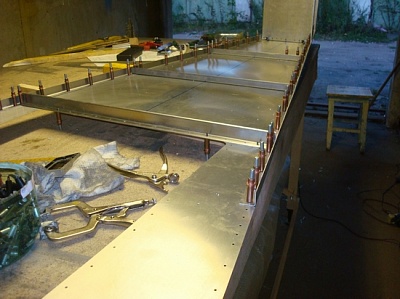

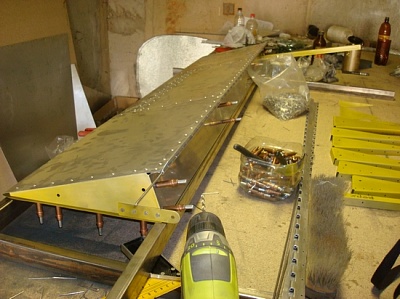

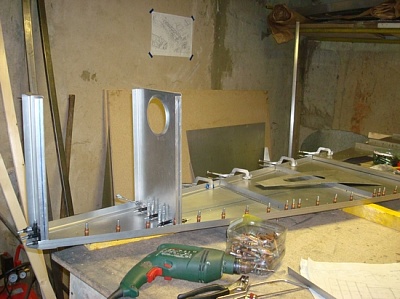

Коршун User Сообщений: 278 Регистрация: 18.09.2011	#113 19.09.2011 22:43:22 Лонжерон на клико Прикрепленные файлы 296.jpg (192.78 КБ) 297.jpg (145 КБ) Нам бы взлететь...!

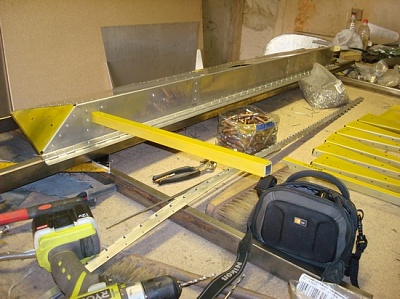

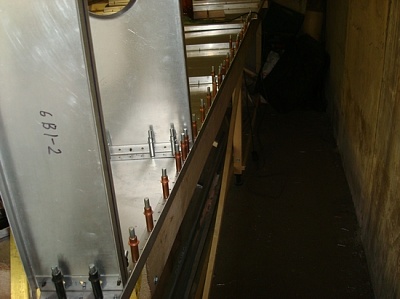

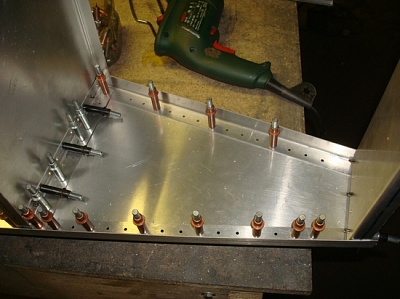

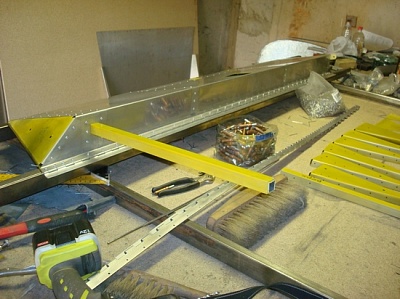

Коршун User Сообщений: 278 Регистрация: 18.09.2011	#114 19.09.2011 22:46:25 Закрепил второй Прикрепленные файлы 300.jpg (191.75 КБ) 301.jpg (154.5 КБ) Нам бы взлететь...!

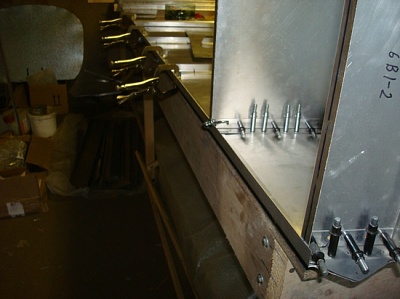

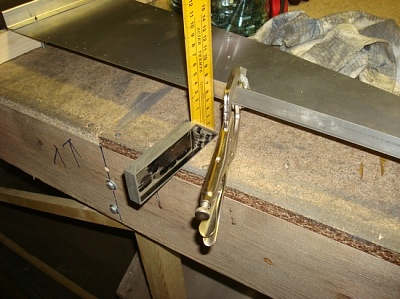

Коршун User Сообщений: 278 Регистрация: 18.09.2011	#115 19.09.2011 22:47:21 Проверил прямой угол Прикрепленные файлы 302.jpg (202.93 КБ) Нам бы взлететь...!

Коршун

User

Сообщений: 278 Регистрация: 18.09.2011

#116

19.09.2011 22:48:20

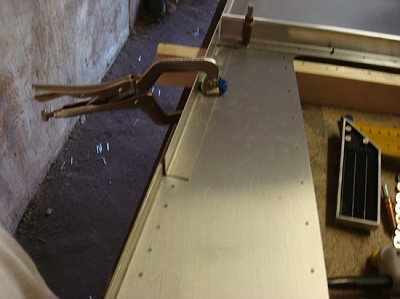

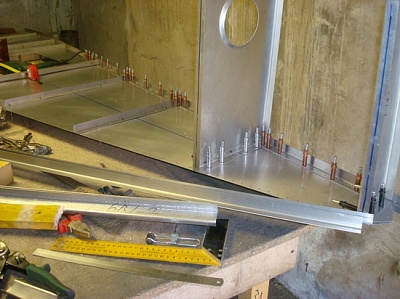

Обрезки выкидывать нельзя, это оказывается деталь, допуск на рез дают 5мм, как хочеш так и изголяйся, это видите ли соединительная накладка двух лонжеронов. А если честно так и надо, мы же привыкли пол метра справа два слева))

Прикрепленные файлы


Нам бы взлететь...!

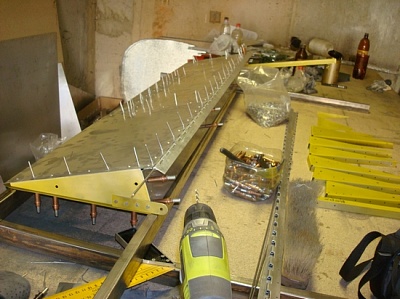

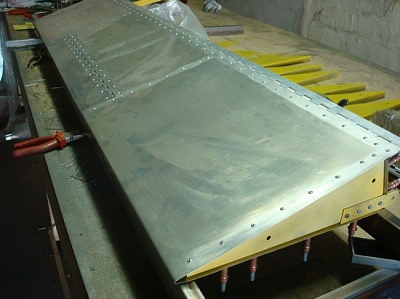

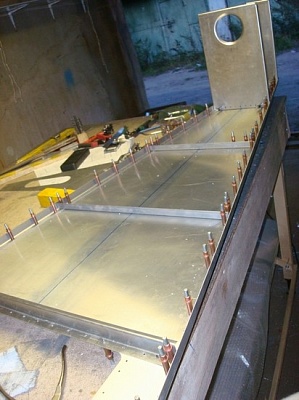

Коршун User Сообщений: 278 Регистрация: 18.09.2011	#117 19.09.2011 22:50:40 Вот что получилось за очередные два часа Прикрепленные файлы 304.jpg (192.91 КБ) 305.jpg (182.37 КБ) 306.jpg (71.52 КБ) Нам бы взлететь...!

Коршун User Сообщений: 278 Регистрация: 18.09.2011	#118 19.09.2011 22:53:49 Просто прикольные фотки если кому надо Прикрепленные файлы 307.jpg (78.43 КБ) 308.jpg (156.94 КБ) 309.jpg (169.19 КБ) 310.jpg (72.79 КБ) Нам бы взлететь...!

Коршун

User

Сообщений: 278 Регистрация: 18.09.2011

#119

19.09.2011 23:05:43

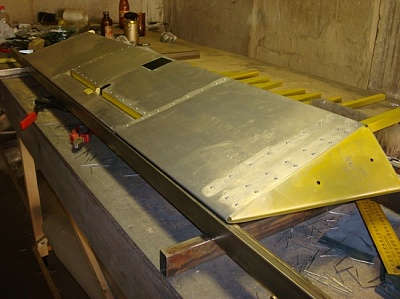

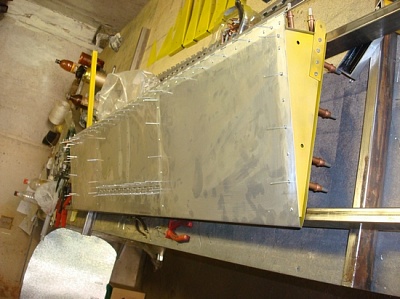

Получил фюзеляж и от счастья забыл разместить окончание сборки элеронов. Все как всегда, только не забывайте про крутку. Далее фото.

Прикрепленные файлы






Нам бы взлететь...!

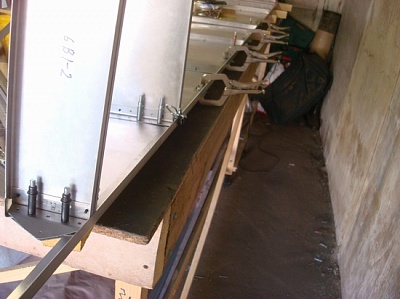

Коршун User Сообщений: 278 Регистрация: 18.09.2011	#120 19.09.2011 23:07:23 далее Прикрепленные файлы 316.jpg (167.6 КБ) 317.jpg (177.18 КБ) 318.jpg (181.44 КБ) 319.jpg (211.97 КБ) 320.jpg (201.1 КБ) Нам бы взлететь...!
